RUWI Hubtisch Tischoberteil Classic XL

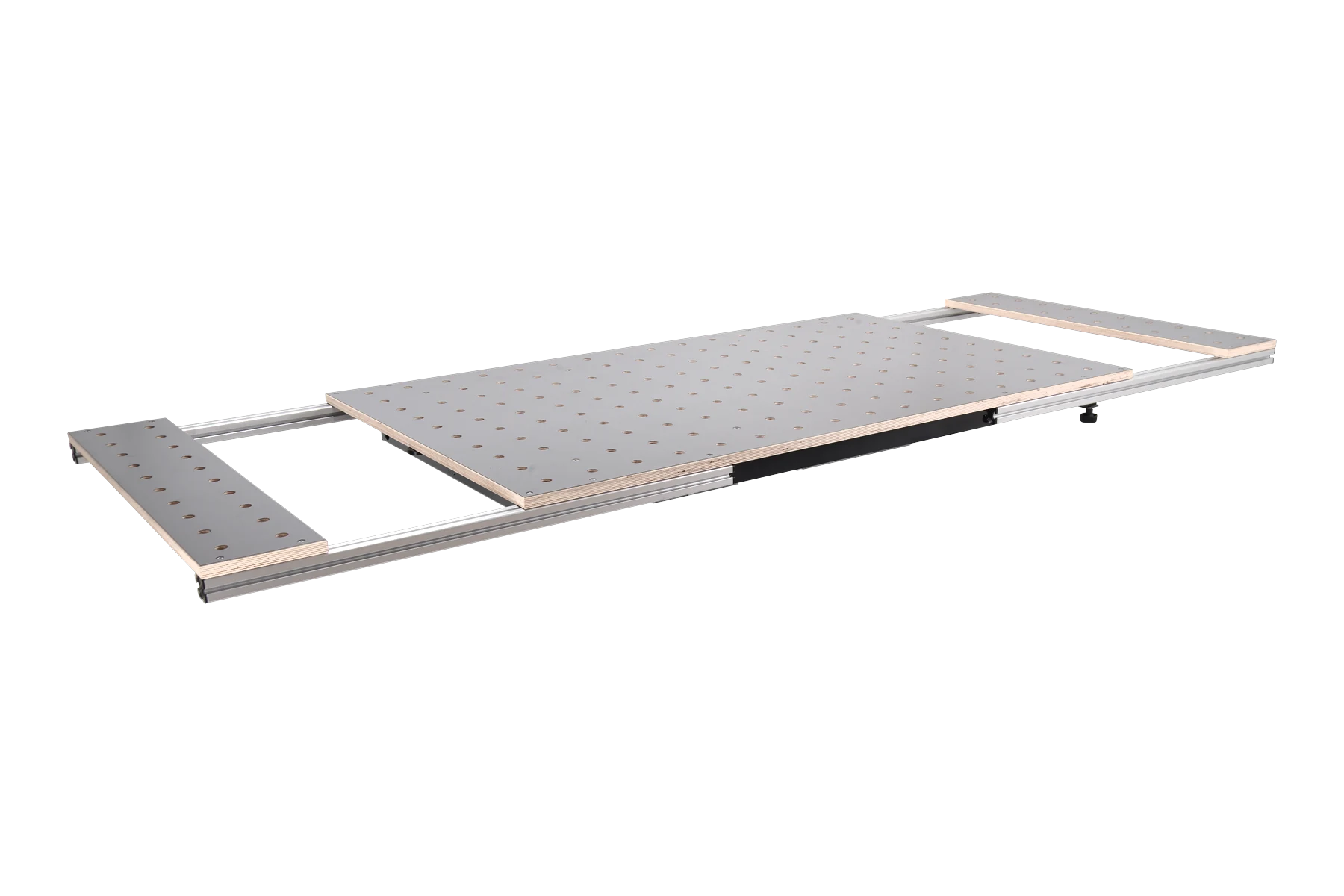

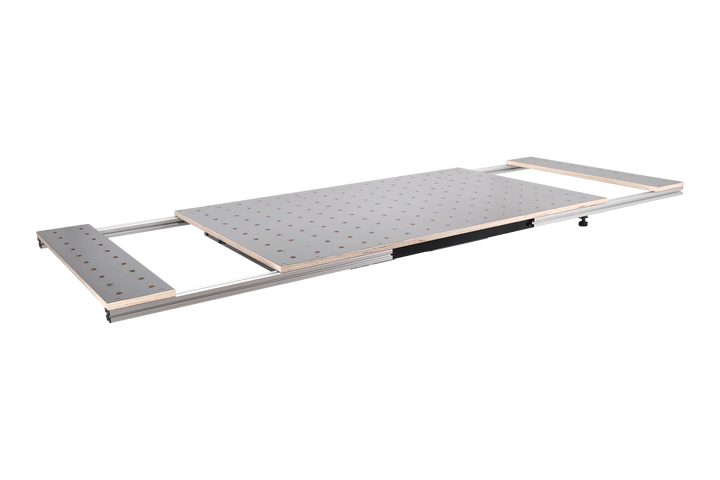

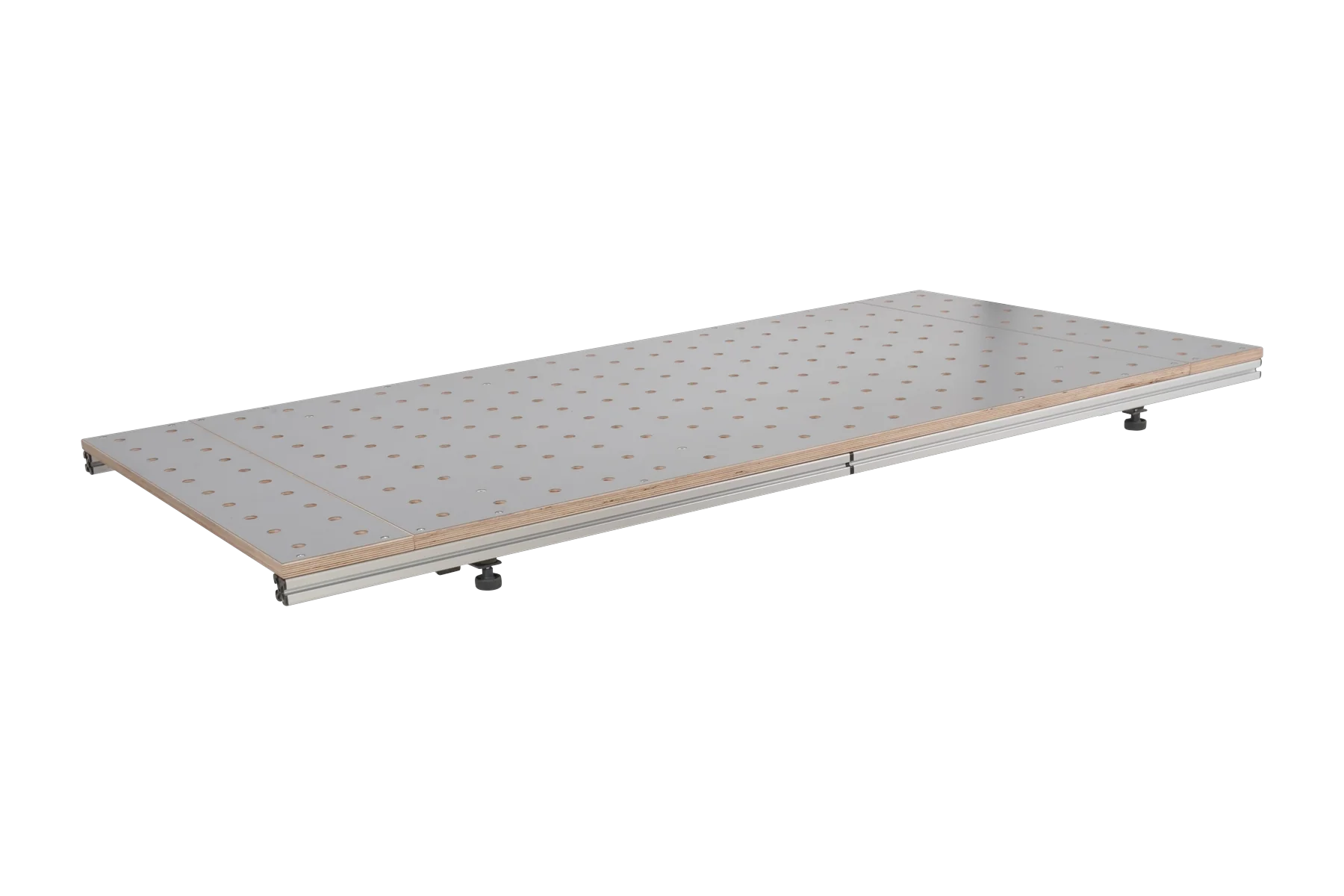

Das RUWI Tischoberteil Classic XL ist die Lochrasterplatte des RUWI Hubtisch Classic 300 XL und 400 XL – separat erhältlich für Schreiner, die schon ein passendes Untergestell haben oder eine eigene Konstruktion bauen und nur die große Arbeitsfläche brauchen. Die Platte misst 200 × 100 cm und lässt sich über zwei stirnseitige Auszüge auf 270 × 100 cm erweitern – genug Fläche für großformatige Platten, lange Türen und schwere Baugruppen.

Über das CNC-gefräste 20-mm-Lochraster im 96-mm-Maß spannst du Werkstücke mit Klemmen, Klemmbolzen, Anschlägen und Auflageschienen frei auf der Fläche. Die beidseitigen Spannprofile (2 × 100 cm) nehmen zusätzlich Bessey GTR und baugleiche Zwingen für das Spannen von der Seite auf. Die Platte ist Multiplex mit beidseitiger HPL-Beschichtung, kratzfest und feuchtigkeitsbeständig, und sie bleibt auch bei großem Format plan. Leim haftet nicht auf HPL: Frische Tropfen wischst du einfach ab, ausgehärtete Reste lassen sich leicht wieder entfernen. In Deutschland gefertigt, ca. [XX] kg.

Here's how to use it

• Große Platten verleimen: Auf 200 × 100 cm liegen auch großformatige Platten sicher auf, und die Zwingen setzt du direkt ins Lochraster. Leim, der beim Pressen austritt, lässt sich von der HPL-Fläche leicht wieder entfernen.
• Lange Werkstücke auflegen, spannen und bearbeiten: Mit beiden Auszügen wächst die Fläche auf 270 cm. So liegen Türen, Treppenwangen und lange Bohlen auf ganzer Länge auf, während du bohrst, schleifst oder Beschläge montierst.
• Von oben oder von der Seite spannen: Je nach Werkstück setzt du Spanner und Klemmbolzen ins Lochraster oder schiebst Zwingen in die Seitenprofile. Eine hochkant stehende Tür hältst du damit genauso sicher wie eine liegende Platte.
• Vorhandenes Untergestell aufrüsten: Hast du schon ein XL-Untergestell oder eine eigene Konstruktion, bekommst du mit dieser Platte die volle Classic-XL-Fläche mit Lochraster, Auszügen und Spannprofilen.

Does this go with your base frame?

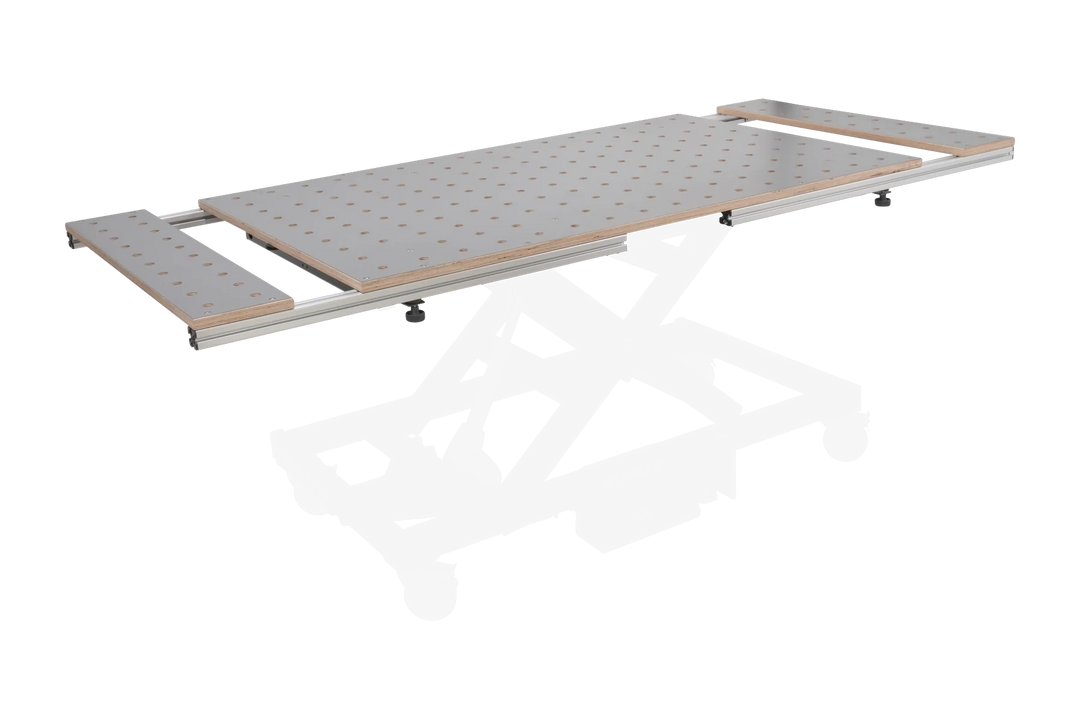

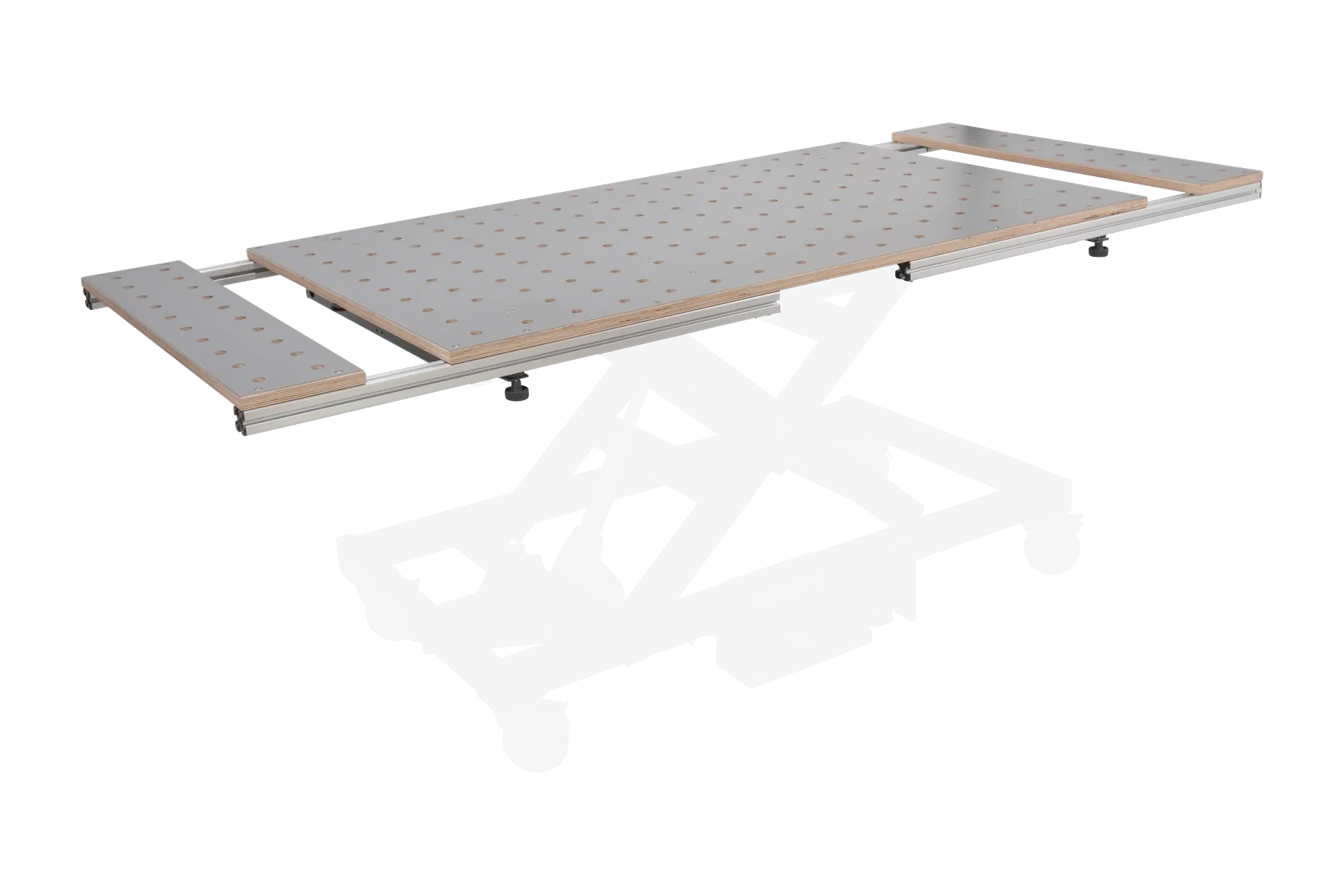

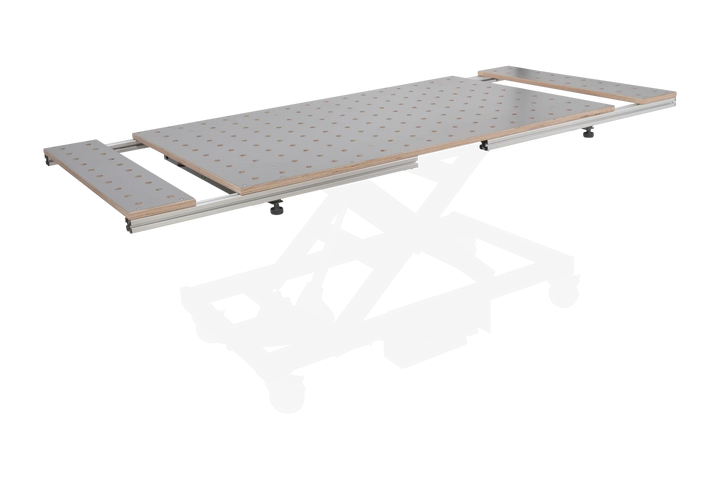

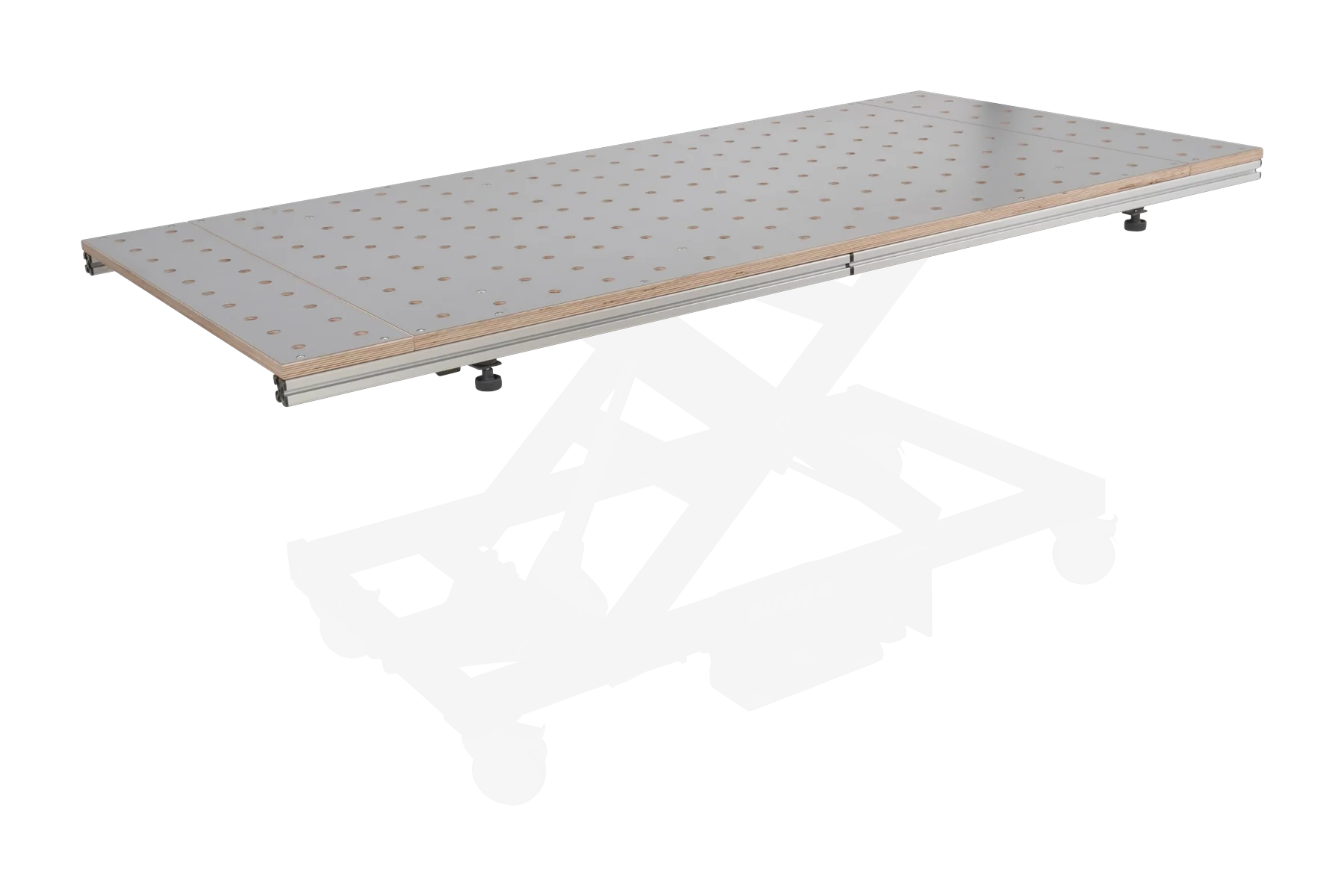

Die Platte sitzt auf den RUWI Hubtisch-Untergestellen 300 XL mit hydraulischer Fußpumpe und 400 XL Akku mit elektrischer Verstellung sowie auf anderen passenden Untergestellen. Das Raster folgt dem 20-mm-Standard, sodass Zubehör von Festool MFT, Sauter Variobench und anderen 20-mm-Tischen passt. Stauraum direkt unter der Arbeitsfläche bringt der Schubkasten für Tischoberteil Classic XL. Für lange Werkstücke geben die Auflageschienen oder das Set mit Antirutschbelag eine rutschhemmende Auflage, und mit Senkrechtspanner und Waagrechtspanner fixierst du sie im Raster.

Willst du den kompletten Tisch, nimmst du den RUWI Hubtisch Classic 300 XL mit hydraulischer Fußpumpe oder den RUWI Hubtisch Classic 400 XL mit Akku-Antrieb – dort kommen Untergestell und Platte zusammen. Reicht das kleinere Format, ist das Tischoberteil Classic (160 × 80 cm, ausziehbar auf 220 cm) die schlanke Wahl. Die passende Zwinge ist die Bessey GTR 160/60; weiteres Zubehör zeigt das Hubtisch-System.

Downloads

• Anleitung Hubtisch Classic XL (PDF)

All the details

Dimensions and Materials
Work surface: 200 × 100 cm, extendable to 270 × 100 cm
Top: multiplex, HPL-coated
net weight : approx. 42 kg

Clamping system
hole grid : Ø 20 mm, CNC-milled, in 96 mm increments
Clamping profiles: side-mounted, 2 × 100 cm, for clamps

Features
Extension: two panels that extend from the front

Compatibility
Compatible models: RUWI lifting table 300 XL and 400 XL cordless, others base frames

Origin
Manufacturing: Made in Germany
