Clamping System Starter Set Slot 6

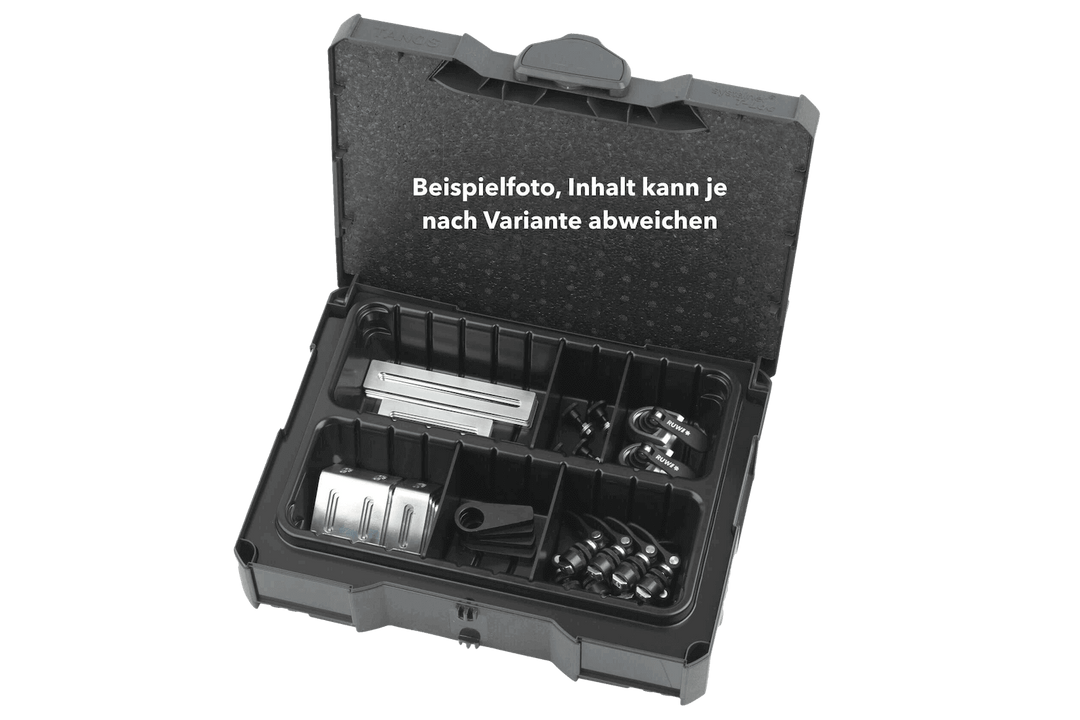

Das RUWI Spannsystem Starter Set ist ein kompletter Baukasten für werkzeugloses Arbeiten mit Nut-6-Profilen – für Handwerk und Industrie. Damit verbindest du Profile im rechten Winkel, fixierst sie parallel zueinander und spannst Bauteile, Anschläge und Werkstücke, alles ohne Schrauben und Werkzeug. Die 30 Teile liegen sortiert in einer Aufbewahrungsbox (400 × 300 × 105 mm) mit variabler Facheinteilung: 8 Schnellspanner Ø 15 mm, 2 Klemmwinkel mit Schnellspanner, je 4 Adapterwinkel und Adapterplatten in Klein und Groß sowie 4 Anschlagschrauben. Statt die Teile einzeln zusammenzukaufen, hast du den ganzen Grundstock für deine Aufbauten direkt griffbereit.

Herzstück sind die Schnellspanner: Du setzt sie von oben an beliebiger Stelle in die Nut, drückst sie gegen die Federkraft nach unten, drehst sie um 90 Grad und legst den Hebel um. Dabei zieht ein Exzenter die Hammermutter gegen die Hinterschneidung der Profilnut und klemmt das Bauteil mit rund 1,5 kN fest; die Spannhöhe stellst du am Rändelring ein, gelöst wird in umgekehrter Reihenfolge. Die Adapterplatten und Adapterwinkel mit Langloch klemmst du mit den Spannern stufenlos an der gewünschten Position fest, die Klemmwinkel ziehen ein anstoßendes Profil fest auf seine Unterlage, und die Anschlagschrauben setzen feste Anschlagpunkte.

Here's how to use it

• Profile winklig verbinden: Mit den Klemmwinkeln setzt du Querprofile in Sekunden an und ziehst sie mit einem Hebelgriff fest auf das untere Profil, statt Winkel zu verschrauben.
• Profile parallel fixieren: Mit den Adapterplatten und je zwei Schnellspannern verbindest du parallel verlaufende Profile werkzeuglos und löst sie genauso schnell wieder.
• Anschläge und Bauteile spannen: Adapterwinkel, Anschlagschrauben und Schnellspanner werden zu Anschlägen, Auflagen und Bauteilhaltern, die du über die Langlöcher stufenlos positionierst und beim nächsten Werkstück in Sekunden versetzt.
• Auf der Aufspannplatte arbeiten: An Bohr- und Fräsmaschinen positionierst du Anschlagschienen, Maschinenschraubstock oder Positionswinkel frei auf der Aufspannplatte und klemmst sie fest, ohne zu schrauben.
• Vorrichtungs- und Betriebsmittelbau: Lehren, Halterungen und Messaufbauten aus Nut-6-Profilen entstehen direkt aus dem Set und wachsen mit der Aufgabe, statt neu gebaut zu werden.
• Lean-Arbeitsplätze und Messebau: Arbeitsplätze, Materialbereitstellung, Displays und Präsentationsaufbauten stellst du schnell zusammen und baust sie genauso schnell wieder um oder ab.
• Aus- und Weiterbildung: In Berufsschule und Lehrwerkstatt bauen Auszubildende Konstruktionen immer wieder auf und ab, ohne dass Profile und Gewinde verschleißen.
• Immer sortiert zur Hand: Die variable Facheinteilung hält jedes Teil an seinem Platz, der Tragegriff macht die Box mobil, und mehrere Boxen lassen sich untereinander verbinden – so nimmst du das Set an jeden Arbeitsplatz mit und packst es danach vollständig wieder ein.

Does this fit your aluminum profile?

Das Set ist auf Nut 6 ausgelegt. Die Schnellspanner und damit auch Adapterplatten und Adapterwinkel passen in Item-, Item-kompatible und Bosch-Profile ebenso wie in weitere Systemprofile, Nuttische und Aufspannplatten mit Nutbreite 6 mm – entscheidend ist allein die Nutbreite. Nur bei den Klemmwinkeln muss das anstoßende Profil, in das die Nase greift, ein Item- oder Item-kompatibles Profil sein. Für Profile mit Nut 8 gibt es das Starter Set Nut 8. Einzelne Komponenten findest du unter Adapter und Anschläge und in der Schnellspanner-Übersicht.

Downloads

• Toggle Clamp Instructions (PDF)
• Clamping Bracket Instructions (PDF)
• Toggle Clamp Data Sheet (PDF)

All the details

Set Contents: approx. 30 parts for 6 mm slot width

Compatibility
Profiles: Item-compatible profiles (30 mm)

Storage
Box: with adjustable compartments
Dimensions: 400 × 300 × 105 mm
