Clamping System Set for slot Assembly and welding table

Mit dem RUWI Spannsystem Set rüstest du deinen Schweiß-, Montage- oder Arbeitstisch für werkzeugloses Spannen auf Profilen mit Nut 8 bis 10 aus. Das Prinzip: drücken, drehen, fixieren. Mit den Ø-30-Schnellspannern und den Exzenterspannern aus Metall setzt du Werkstücke von oben und von der Seite fest – ohne Schlüssel, in Sekunden. Adapterplatten, Adapterwinkel und Anschlagschrauben geben dir die Aufnahmen für waagrechtes und senkrechtes Spannen, und das Ordnungspaneel (700 × 450 mm, pulverbeschichtetes Stahlblech) mit Aufnahmestiften hält alles griffbereit an der Wand.

Das ist der komplette Baukasten für den Metall- und Vorrichtungsbau: 6 Schnellspanner Ø 30 mm, 4 Exzenterspanner mit zwei Drehlagern, Adapterplatten in drei Ausführungen (200 × 60 mm, 180 × 40 mm mit M6-Gewinde, rund Ø 140 mm), Adapterwinkel und Anschlagschrauben – die Hebel aus Aluminiumguss, die Grundkörper aus brüniertem Stahl, die Platten verzinkt.

Here's how to use it

• Vorrichtungen aufbauen: Adapterplatten definieren die Spannstellen, Schnellspanner setzen sie werkzeuglos – die Vorrichtung für den wiederkehrenden Rahmen steht in Minuten und versetzt sich genauso schnell.
• Serien takten: Exzenterhebel um, Teil sitzt – Hebel zurück, nächstes Teil; sechs Schnellspanner bestücken auch größere Baugruppen komplett.

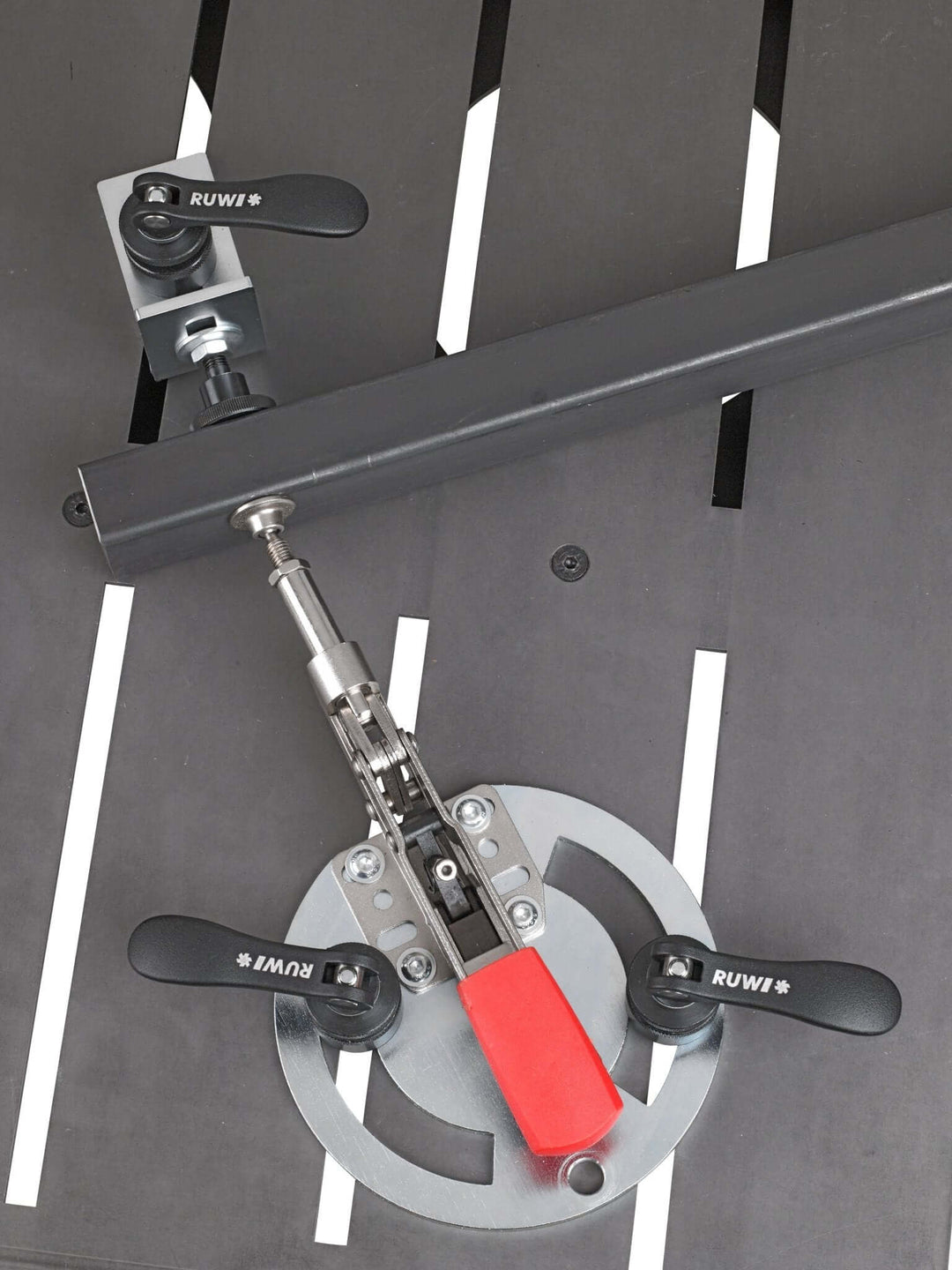

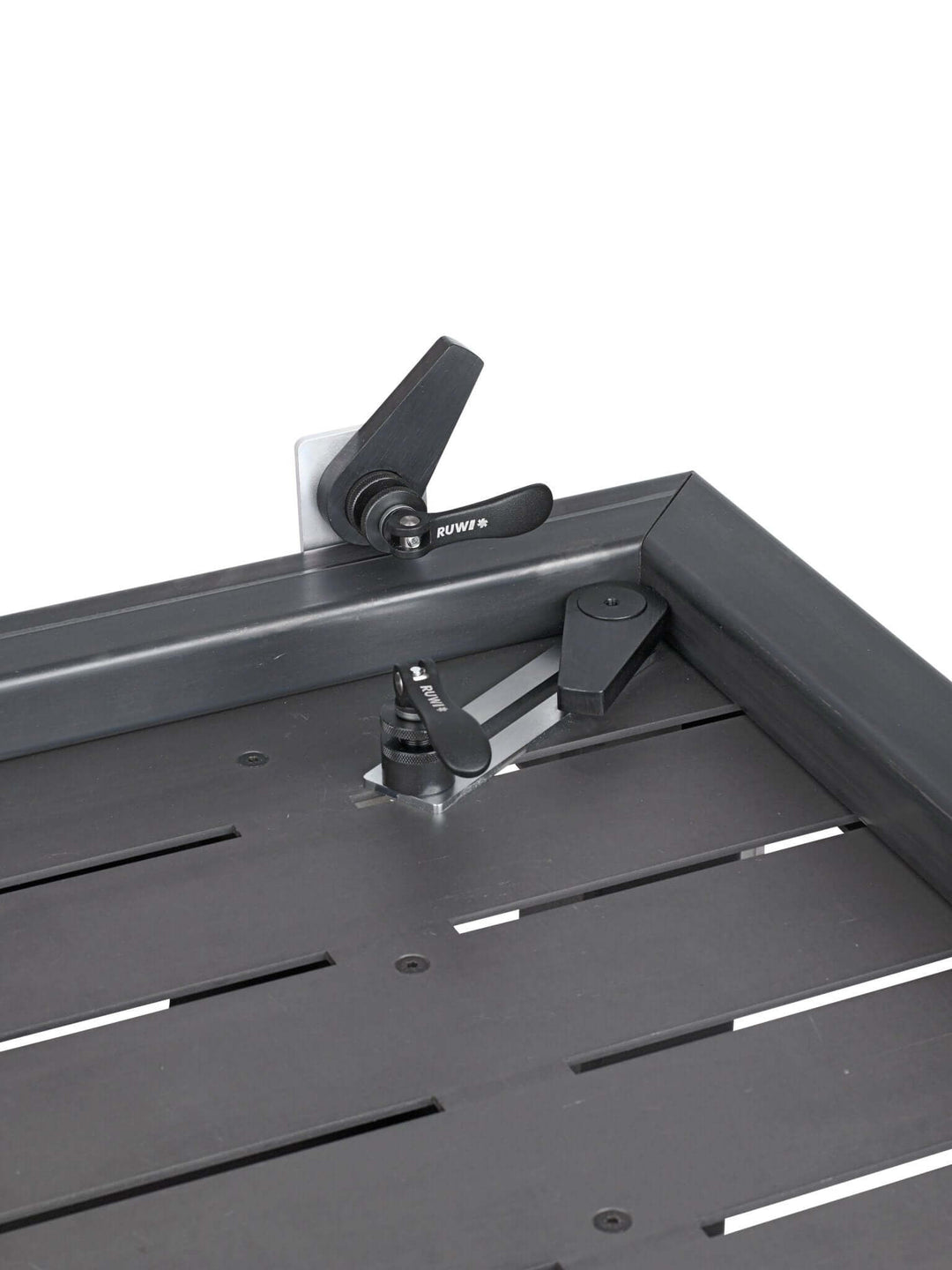

• Von oben und von der Seite: runde Platte fürs Niederhalten, rechteckige mit M6-Gewinde für den seitlichen Druckpunkt – das Werkstück ist in beiden Richtungen fixiert.
• Ordnung an der Wand: jedes Teil hat seinen Stift am Paneel neben dem Tisch – der Griff sitzt blind, nichts liegt zwischen Werkstücken.

Passt das zu deinem Tisch?

Das Set ist auf Nut 8 bis 10 ausgelegt und passt auf Schweiß- und Montagetische mit dieser Nutbreite ebenso wie auf Aluprofiltische – wichtig ist allein die Nut, nicht der Hersteller. Die passenden RUWI-Tische sind der Schweißtisch Hubtisch mit Nut und der Schweißtisch Beintisch mit Nut. Dieselbe Logik für Lochrastertische bietet das Premium Set für das 20-mm-Raster, für leichtere Profilaufbauten das Starter Set Nut 8; einzelne Komponenten zeigt die Schnellspanner-Übersicht.

Downloads

• Anleitung Schnellspanner (PDF)
• Datenblatt Schnellspanner (PDF)

All the details

Quick-release clamps and mechanisms
Quick-release clamps: 6 × Ø 30 mm, for slot 8 to 10
Material: Cast aluminum eccentric lever, body made of burnished steel

adapter plates
Versions: 200 × 60 mm, 180 × 40 mm (M6 thread), round Ø 140 mm
Material: Steel, galvanised

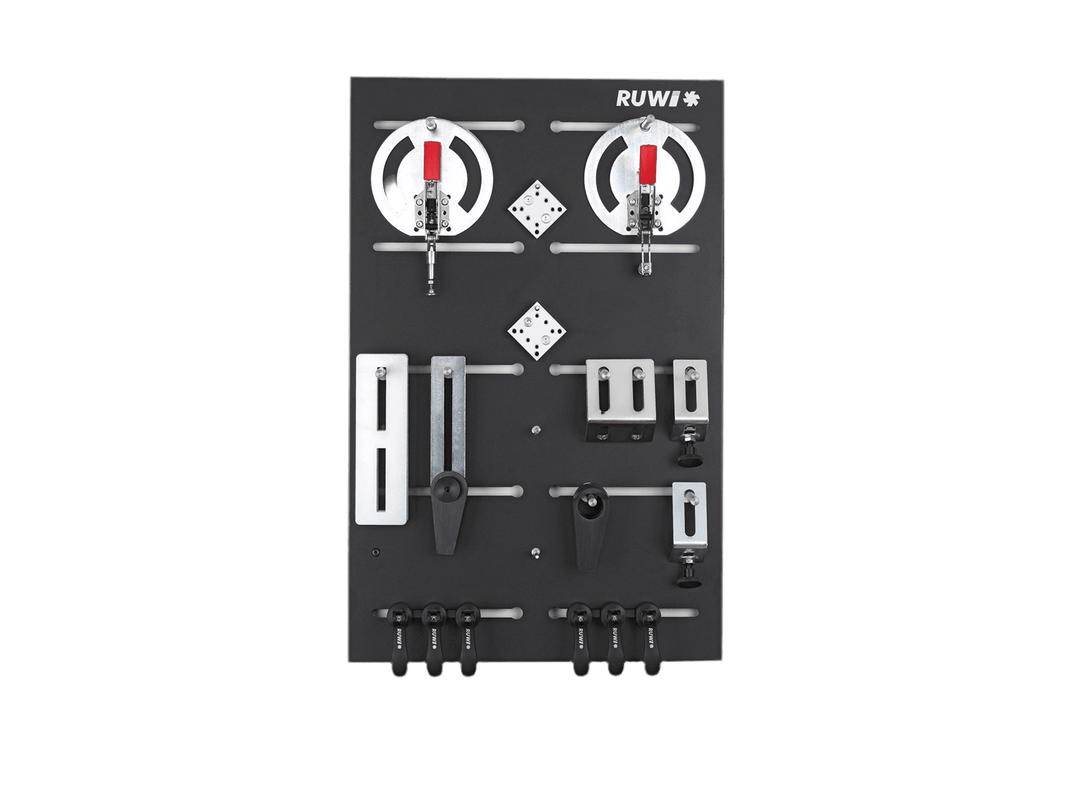

Organization panel
Dimensions: 700 × 450 mm
Construction: Sheet steel, powder-coated
