Slimme klemgereedschappen speciaal voor 20 mm gatenpatronen
Spannen op het 20 mm-gaasrooster

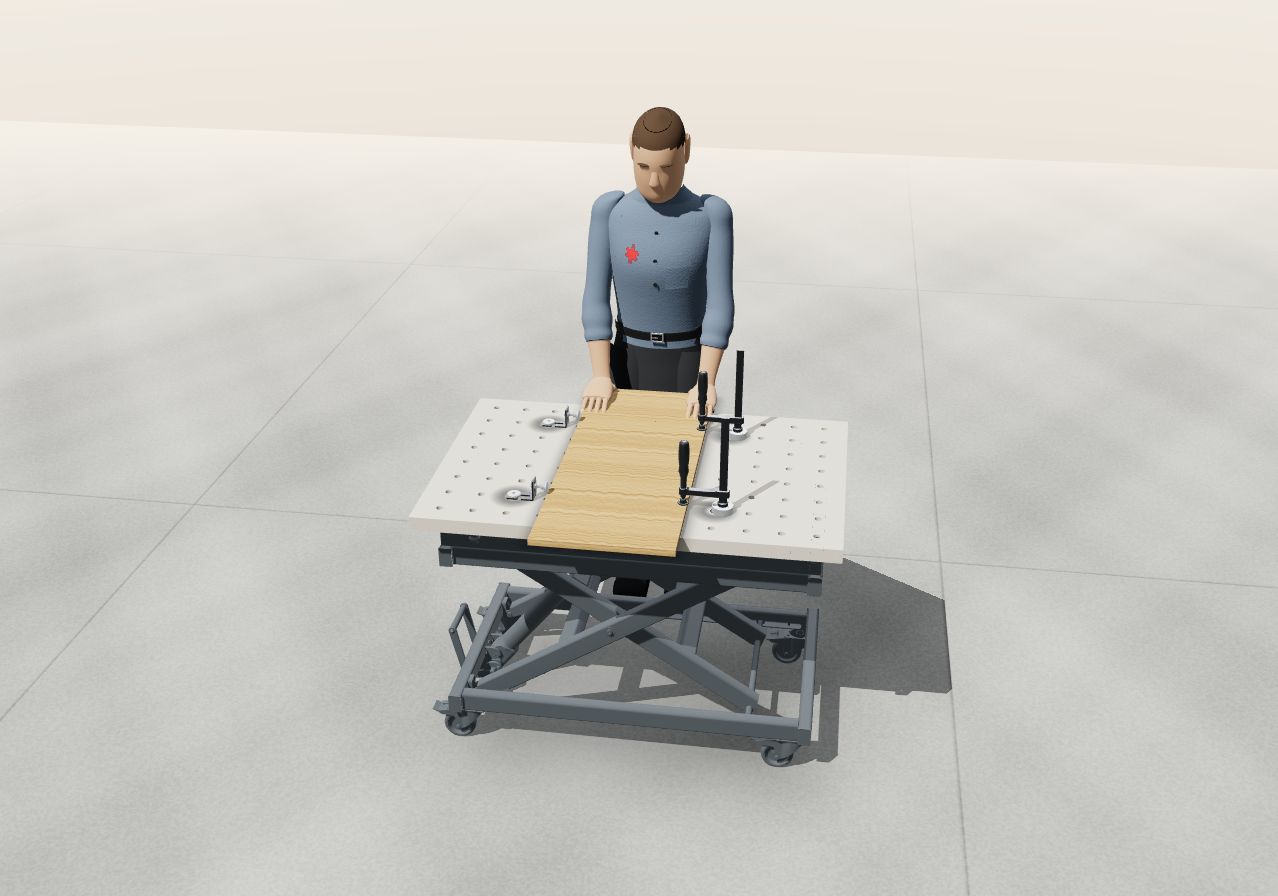

Alle spanmiddelen grijpen hier via een klembout met een diameter van 20 mm rechtstreeks in het gatenpatroon van je tafel – op de RUWI-freestafel, op de heftafel, op de tafelverlenging of op de Festool MFT. Je plaatst het gereedschap in het gat, draait de bout vast en het zit stevig op precies de positie die je werkstuk nodig heeft. Omdat de bout overal hetzelfde is, kun je elk onderdeel vrij tussen je tafels verplaatsen.
Welke spanband voor welke taak?
- Het werkstuk van bovenaf op de tafel drukken: verticale klem – houdt platliggende onderdelen op hun plaats tijdens het boren, frezen of slijpen.
- Het werkstuk zijdelings tegen een aanslag vastklemmen: horizontale klem – oefent horizontale druk uit, bijvoorbeeld tegen een aanslagrand.
- Snel en herhaalbaar vastklemmen: excentrische klemmen – met één hendelbeweging vastgezet, voor herhaaldelijk vastklemmen in serie.
- Vrij te positioneren met een groot spanbereik: de Bessey-schroefklem TW 16 met adapterschijf of de Bessey-tafelklem GTR 160/60.
- Werkstukken uitlijnen en vastzetten: de positiehoek en de klemhoek met de klemhendel zorgen voor een stevige aanslagrand.
- Lange werkstukken veilig neerleggen: steunrails en de set met antislipbekleding houden het materiaal op zijn plaats en voorkomen wegglijden.
Vergelijking van spanrichting en compensatie
Waarin de drie RUWI-spanklemmen technisch van elkaar verschillen – en waarom de automatische compensatiefunctie in de dagelijkse praktijk van belang is: ze spannen werkstukken van verschillende dikte vast, zonder dat je de drukspindel telkens opnieuw hoeft af te stellen.
| Spanner | Spanningsrichting | Automatische compensatie voor wisselende diktes |
|---|---|---|
| Verticale klem | van bovenaf op de tafel | 35 mm (hoogteaanpassing tot 40 mm) |
| Horizontale spaninrichting | horizontaal tegen een aanslag | 13 mm (slagcompensatie tot 35 mm) |
| Excentrische klem | met een hefboom (excentriek) | – (snel opnieuw vastklemmen) |
De verticale klem is een kniehefboomklem met drukspindel en compenseert – net als de horizontale klem – variaties in de dikte van het werkstuk; de excentrische klem klemt met behulp van een hefboom zonder spindel, maar is daardoor sneller bij herhaalde handelingen. Alle drie worden ze via de klembouten met een diameter van 20 mm op elke rasterpositie bevestigd.
Als je alleen de verbinding met het perforatiepatroon nodig hebt, kun je de losse klembout met schroef of de klembout met sluitring ook afzonderlijk kopen – bijvoorbeeld om je eigen opstellingen te bouwen.
De snelste manier om aan de slag te gaan: de Premium-set
Als je niet alles stuk voor stuk wilt samenstellen, kies je voor de Premium Set met spanmechanisme voor een perforatieraster van Ø 20 mm. Deze set bevat de belangrijkste spanelementen en klembouten in één pakket – de eenvoudige basisuitrusting waarmee je meteen aan de slag kunt en die je later gericht kunt aanvullen.
Vrij te combineren met gereedschap
Het systeem is bewust open opgezet: naast de RUWI-spanklemmen kunnen ook Bessey-klemmen over de klembouten worden geschoven, en de gereedschappen passen op elke tafel met een raster van 20 mm – niet alleen op RUWI-tafels, maar ook op de Festool MFT. Bij de adapters en aanslagen vind je de bijpassende aanslagaccessoires.
Veelgestelde vragen
Heb ik gereedschap nodig om het vast te zetten?
Je draait de klembout van bovenaf vast met een inbussleutel SW 6 – zo blijft de spanner stevig in het gatenpatroon zitten. Het spannen zelf gaat vervolgens snel met behulp van een hendel of een drukspindel.
Welke dikte van de tafel is nodig voor de klembout?
De klembout grijpt vast in tafelbladen met een houtdikte vanaf ongeveer 16 mm en in metaal vanaf 4 mm. Dunnere platen kunnen de bout niet stevig vasthouden.
Waarvoor dient de automatische compensatiefunctie?
Het apparaat klemt werkstukken met verschillende diktes vast, zonder dat je de drukspindel telkens opnieuw hoeft af te stellen – bij de verticale klem tot 35 mm, bij de horizontale klem tot 13 mm. Dat bespaart tijd bij het wisselen van onderdelen.
