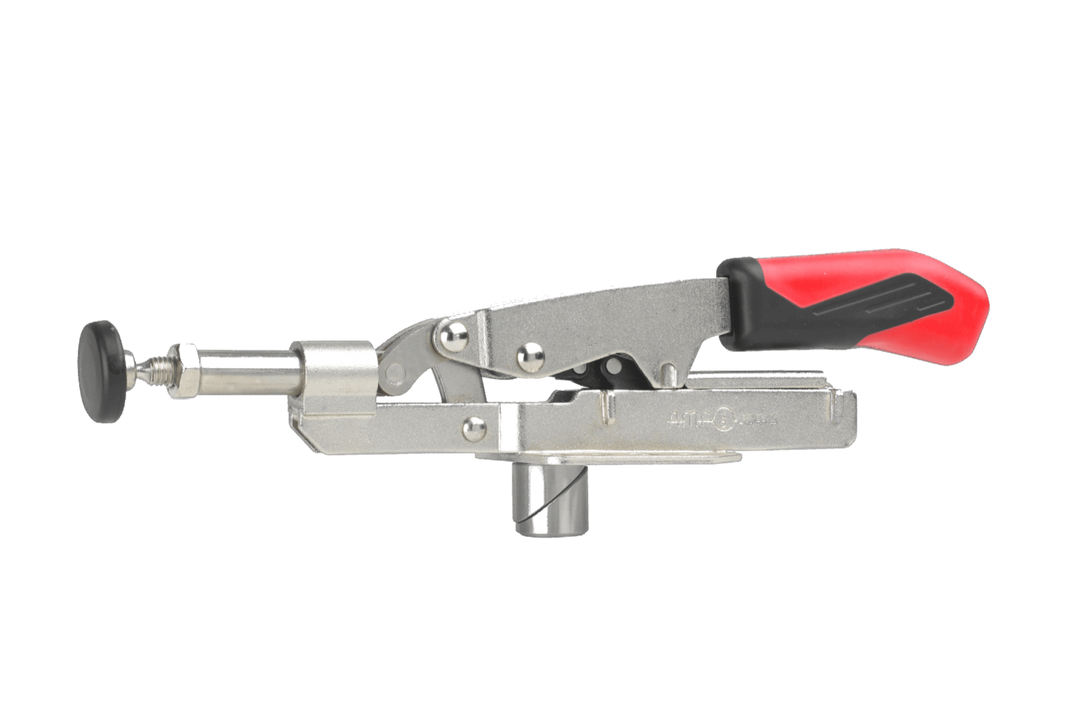

horizontale spanner met klembout Ø 20 mm

De RUWI horizontale spanner drukt je werkstuk horizontaal tegen een aanslag, een positioneerhoek of een tweede werkstuk – het zijdelingse tegenstuk van de verticale spanner. Met behulp van de roestvrijstalenklembout met inbusschroef (SW 6) kun je hem op elke positie in de 20 mmgatenraster vastklemmen; met een lengte van 253 mm bereikt hij ook verder naar binnen gelegen klempunten.

De traploze compensatie tot 35 mm compenseert wisselende overspanningen, zonder dat je iets hoeft aan te passen. Bij het openen schuift de spaninrichting automatisch 13 mm terug en geeft het werkstuk vrij – dat versnelt het wisselen bij serieproductie. Hij komt pas volledig tot zijn recht in combinatie met een aanslag: die bepaalt de positie, de spaninrichting houdt het werkstuk stevig op zijn plaats. Hij wordt in Duitsland vervaardigd.

Zo ga je ermee aan de slag

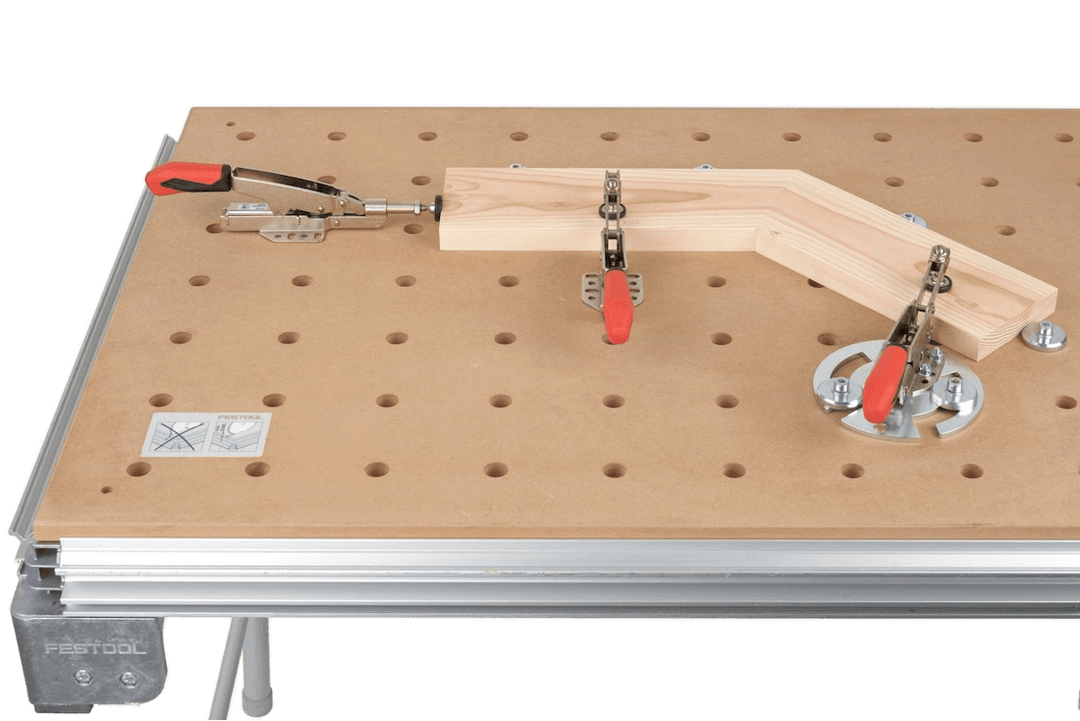

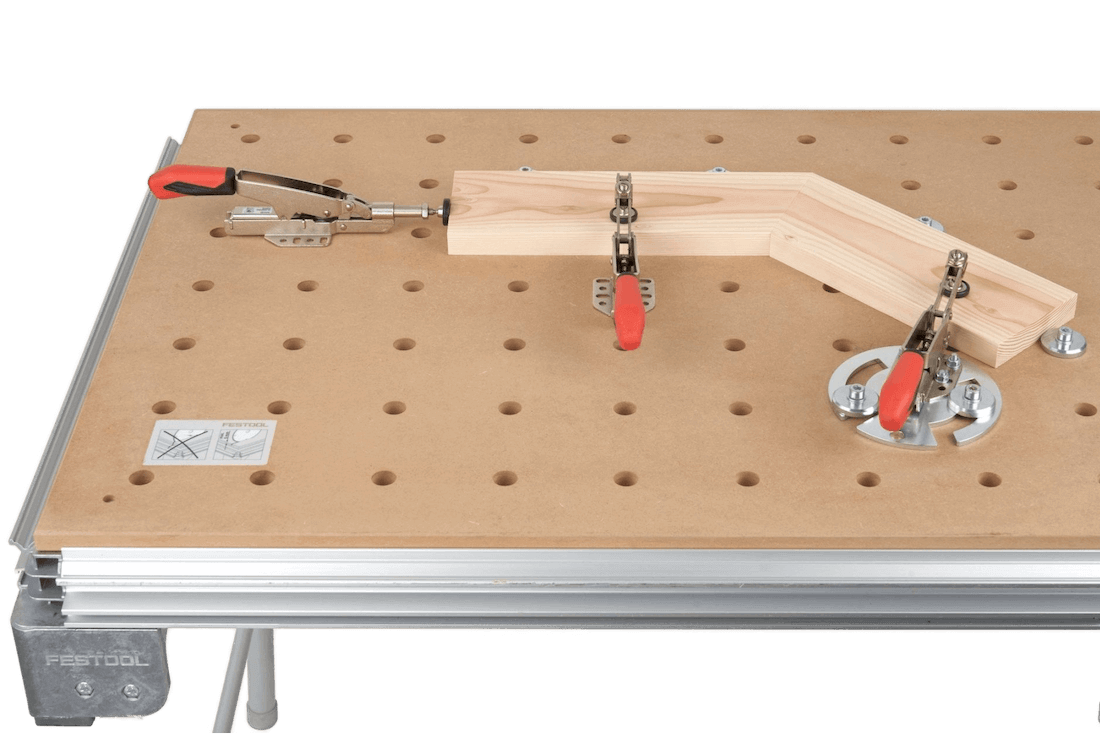

• Spannen tegen de aanslag: de positioneerhoek of aanslagrail bepalen de positie, de spanner drukt het werkstuk ertegenaan – met herhaalbare nauwkeurigheid bij elk onderdeel.

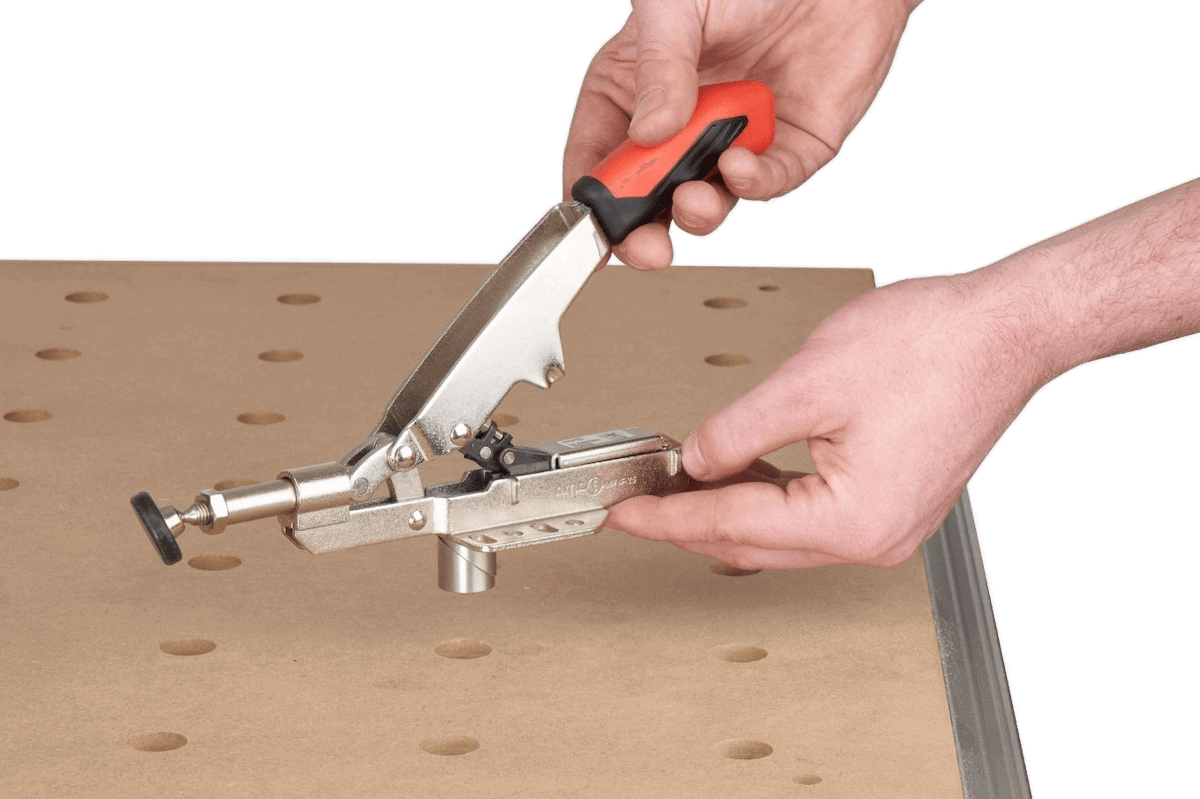

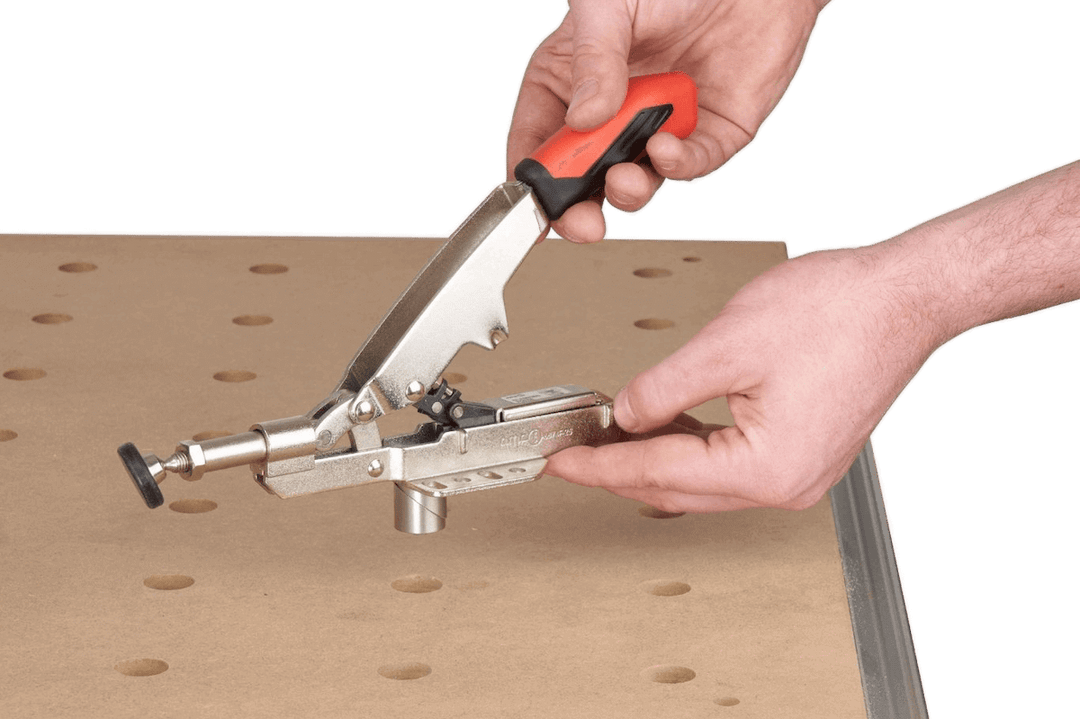

• Serieproductie: de hendel openen, de spaninrichting schuift 13 mm terug, het werkstuk verwisselen, de hendel sluiten – de instelling blijft behouden, alleen het werkstuk verandert.
• Werkstukken met wisselende diktes opspannen: de 35 mm-afstandhouder kan werkstukken met verschillende afmetingen opvangen zonder dat de bout verplaatst hoeft te worden.

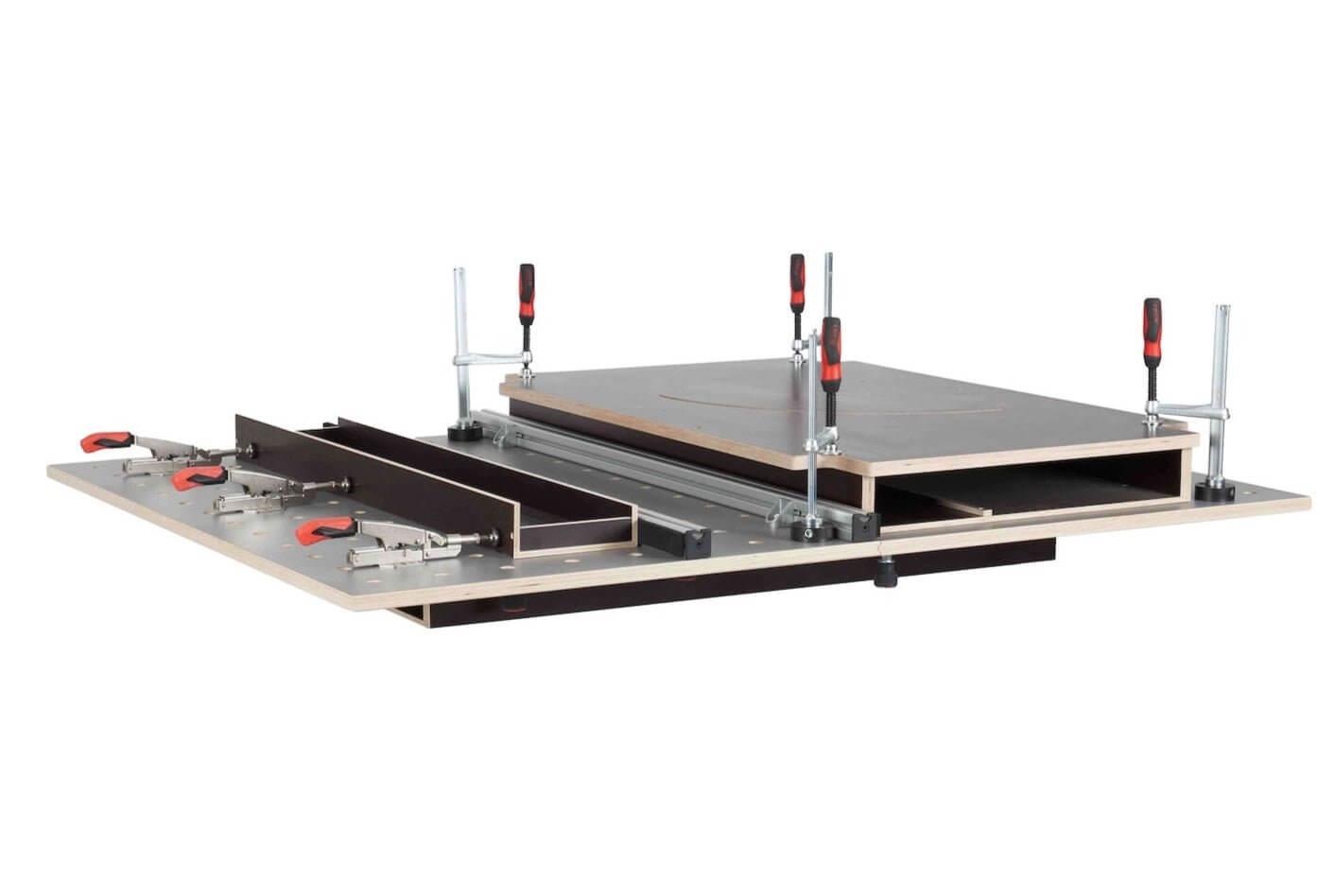

• Het frame en de verlijmingen vastzetten: twee werkstukken tegen elkaar drukken, terwijl de verticale spanner ze van bovenaf vast houdt.

Past dit bij je tafel?

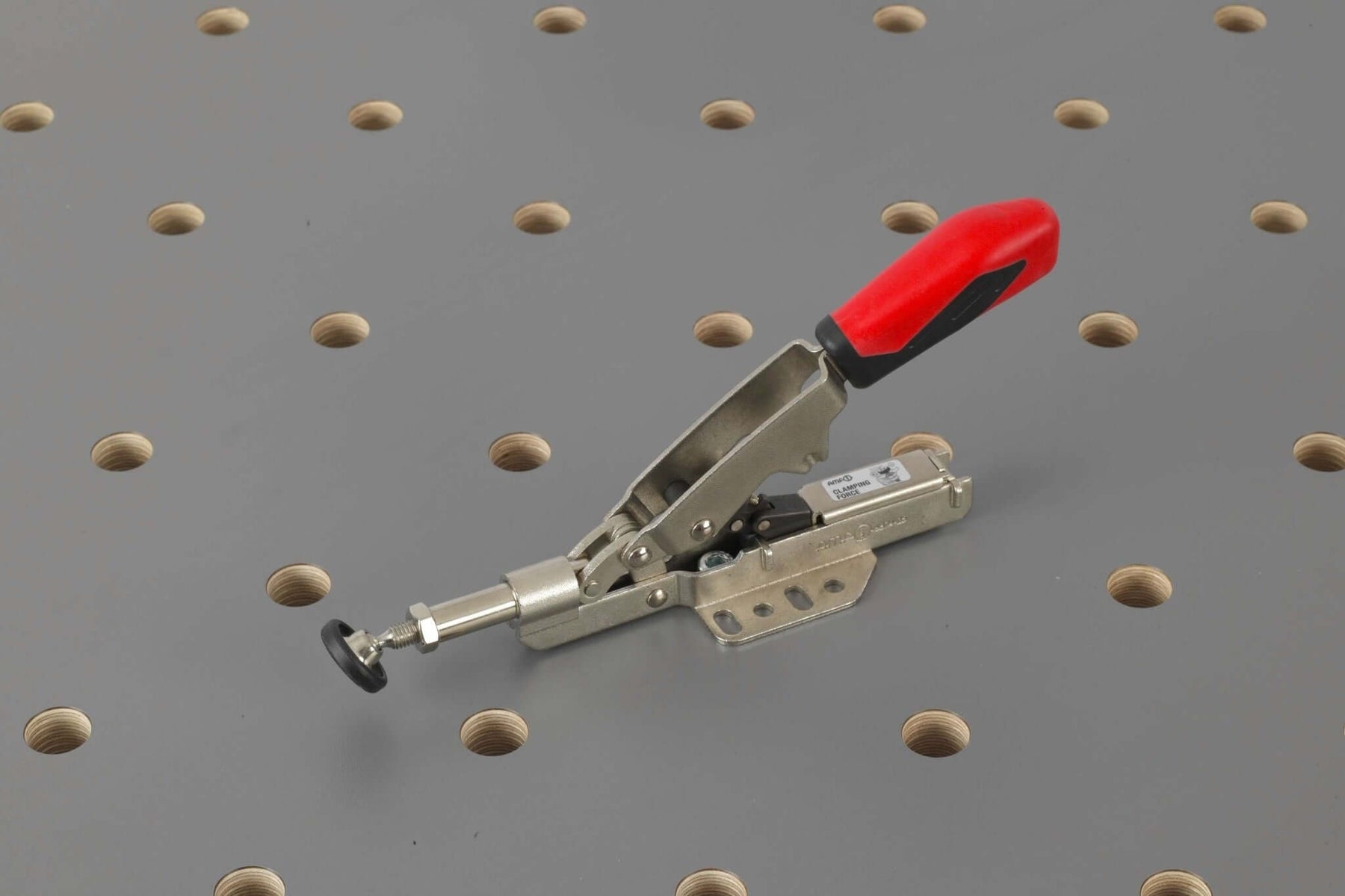

De klembout past in elke 20 mm-gatenraster – elke RUWI heftafel , Festool MFT, Sauter Variobench en zelfgemaakte werkbanken. Als vaste tegenhouder bewijst de positioneerhoek, en van bovenaf houdt de verticale spanner. Heb je een verdraaibestendige bevestiging nodig, ook bij dwarskrachten, dan is er een versie met ronde adapterplaat – deze verankert met twee klembout in het raster.

Alle details

Afmetingen
Lengte: 253 mm
Gewicht: 0,5 kg

Functie
Compensatie: traploos, tot 35 mm
Terugstelling: automatisch, 13 mm

Spansysteem
gatenraster : Ø 20 mm
klembout : roestvrij staal, Ø 20 mm, met inbusschroef

Herkomst
Productie: vervaardigd in Duitsland
