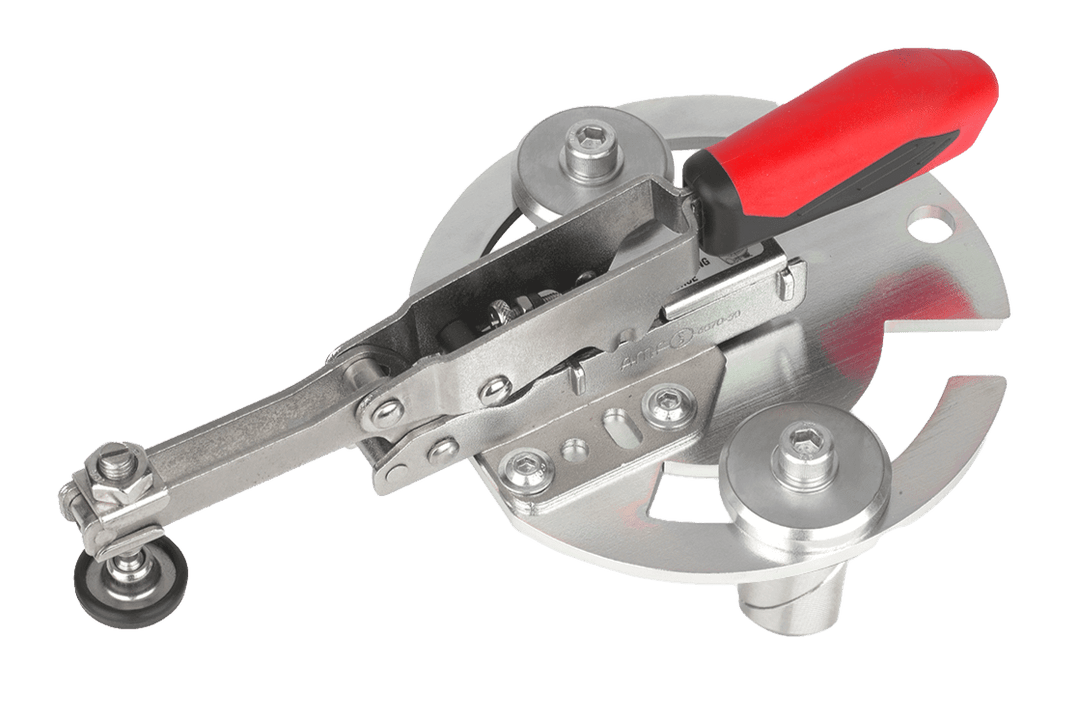

verticale spanner met ronde adapterplaat en klembout Ø 20 mm

De RUWI verticale spanner met adapterplaat houdt je werkstuk van bovenaf vast – de verdraaibestendige uitvoering voor de 20 mm-gatenraster. De ronde adapterplaat (Ø 140 mm) wordt met twee roestvrijstalenklembout (Ø 20 mm, inbusschroef SW 6) in het raster verankerd: twee verankeringspunten houden de klem op zijn plaats, ook als er zijdelingse krachten op de arm worden uitgeoefend. Via het sleufgat in de plaat kun je het drukpunt vrij tussen de rastergaten positioneren.

De compensatie is geschikt voor materiaaldiktes tot 40 mm, waarvan 35 mm automatisch zonder bijstellen. Met een lengte van 244 mm reikt de klem gemakkelijk over platen, frames en losse onderdelen heen; voor bijzonder dikke onderdelen leg je het adapterblok van 50 × 50 eronder om meer klemhoogte te krijgen.

Zo ga je ermee aan de slag

• Tijdens het frezen en boren stevig vasthouden: het werkstuk ligt stevig vast, beide handen blijven op de machine en de geleider – de tweepuntsbevestiging houdt stand, zelfs als het werkstuk aan de arm trekt.
• Het drukpunt vrij instellen: dankzij het langwerpige gat schuift de spanner traploos tussen twee rastergaten – de druk wordt uitgeoefend op de lijmnaad of het boorgat, niet ernaast.
• Serieproductie zonder bijstellen: de 35 mm automatische compensatie n passen zich aan wisselende materiaaldiktes aan – hendel openen, werkstuk verwisselen, hendel sluiten.
• Dikke onderdelen vastklemmen: met een ondergelegd adapterblok neemt de klemhoogte toe – balken en constructies blijven stevig vastzitten.

Past dit bij je tafel?

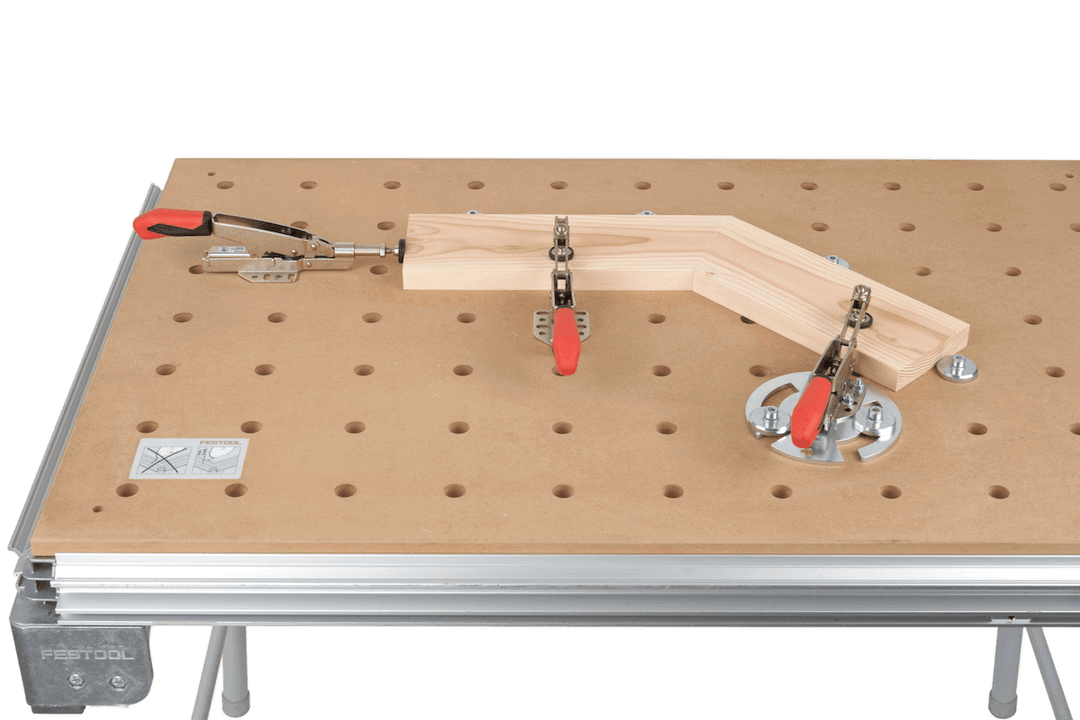

De twee klembout passen in elke 20 mm-gatenraster – elke RUWI heftafel , Festool MFT, Sauter Variobench en zelfgemaakte werkbanken. Aan de zijkant drukt de horizontale spanner met adapterplaat; als één enkel verankeringspunt volstaat, is de verticale spanner met een klembout de slankere oplossing. Als vaste tegenhouder dient de positioneerhoek.

Alle details

Afmetingen en werking
Lengte: 244 mm
Gewicht: 1,2 kg
Hoogteverstelling: tot 40 mm, automatisch 35 mm
adapterplaat : rond, Ø 140 mm, met langgat

Klemmechanisme
gatenraster : Ø 20 mm
klembout : roestvrij staal, Ø 20 mm, met inbusschroef
