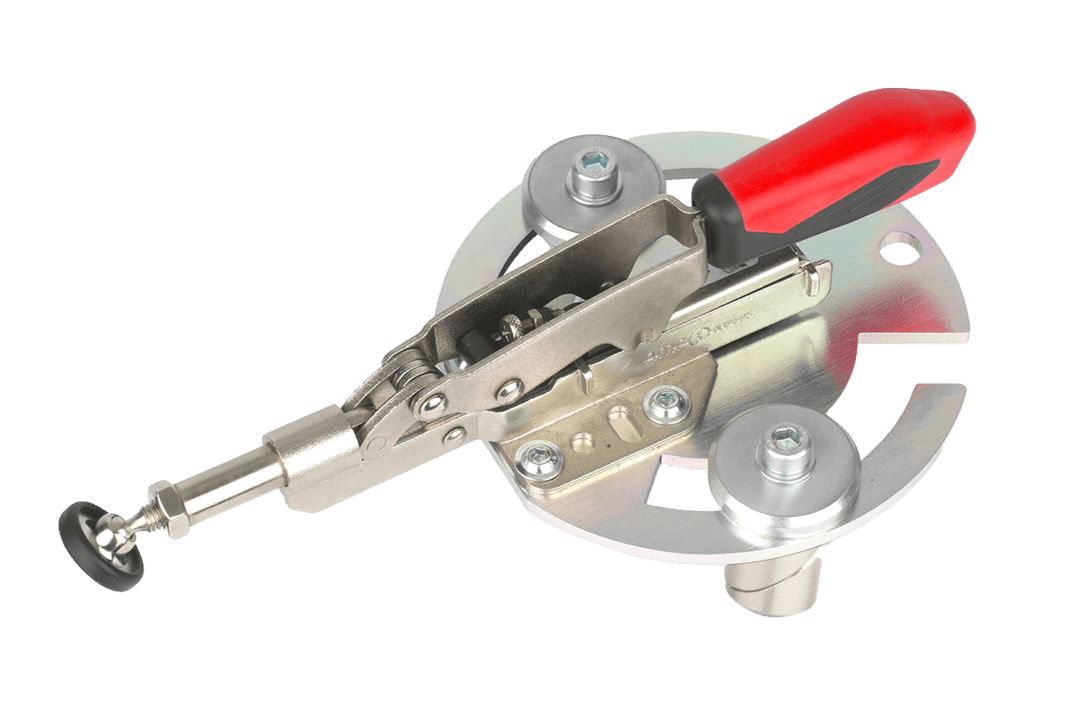

horizontale spanner met ronde adapterplaat en klembout Ø 20 mm

De RUWI horizontale spanner met adapterplaat drukt je werkstuk horizontaal tegen een aanslag of een tweede werkstuk – de verdraaibestendige uitvoering voor de 20 mm-gatenraster. De ronde adapterplaat (Ø 140 mm) wordt met twee roestvrijstalenklembout (Ø 20 mm, inbusschroef SW 6) in het raster verankerd: Twee verankeringspunten houden de spanner ook bij dwarskrachten op zijn plaats, terwijl een enkele bout zou kunnen verdraaien.

Via het langgat in de plaat kun je het drukpunt vrij tussen de rastergaten plaatsen – je bent niet gebonden aan de afmeting van 96 mm. De compensatie is geschikt voor materiaaldiktes tot 35 mm, waarvan 13 mm automatisch zonder bijstellen; met een lengte van 253 mm bereik je ook verder naar binnen gelegen spanpunten.

Zo ga je ermee aan de slag

• Spannen onder dwarskracht: bij het frezen tot aan de aanslag of bij het bewerken van omvangrijke werkstukken zorgt de tweepuntsverankering ervoor dat het werkstuk in de juiste richting blijft – er draait niets weg.
• Het drukpunt vrij instellen: dankzij het langwerpige gat schuift de spanner traploos tussen twee rastergaten – de druk wordt precies op de lijmnaad of de aanslagrand uitgeoefend, en niet ernaast.
• Serieel klokken: hendel openen, 13 mm- automatische terugstelling, onderdeel verwisselen, hendel sluiten – de instelling blijft behouden.
• Werkstukken met wisselende diktes opspannen: de 35 mm- compensatie s zijn geschikt voor werkstukken met verschillende afmetingen, zonder dat de bouten verplaatst hoeven te worden.

Past dit bij je tafel?

De twee klembout passen in elke 20 mm-gatenraster – elke RUWI heftafel , Festool MFT, Sauter Variobench en zelfgemaakte werkbanken. Van bovenaf houdt de verticale spanner met adapterplaat vast; als één enkel verankeringspunt volstaat, is de horizontale spanner met een klembout de slankere oplossing. Als vaste tegenhouder dient de positioneerhoek.

Alle details

Afmetingen en werking
Lengte: 253 mm
Gewicht: 1,2 kg
compensatie : tot 35 mm, automatisch 13 mm
adapterplaat : rond, Ø 140 mm, met langgat

Spansysteem
gatenraster : Ø 20 mm
klembout : roestvrij staal, Ø 20 mm, met inbusschroef
