Beveiligingssysteem formaatzaag
Je handen en vingers zijn je belangrijkste gereedschap
Aandrukken, draaien, vastzetten: het RUWI span- en zaagsysteem houdt werkstukken in elke vorm vast op de schuifslede van je formaatzaag: zonder gereedschap, in ongeveer 10 seconden. Je handen blijven buiten de gevarenzone, ook bij kleine, smalle en schuine onderdelen.
Gecontroleerd door de beroepsvereniging (BGHM) en voorzien van het DGUV-keurmerk.
Geschikt voor Altendorf, Martin, Felder X-Roll, Format 4 en Hammer Serie 3; andere fabrikanten op aanvraag.
Afkortzaagsnede, op twee punten vastgeklemd. De handen sturen de zaagslede, niet het hout.
De selectie
Classic of Premium?
Beide sets klemmen kleine, smalle en schuine werkstukken stevig vast op de schuifslede. Het verschil zit hem in het afkorten van lange werkstukken: daarvoor zijn twee klempunten nodig.

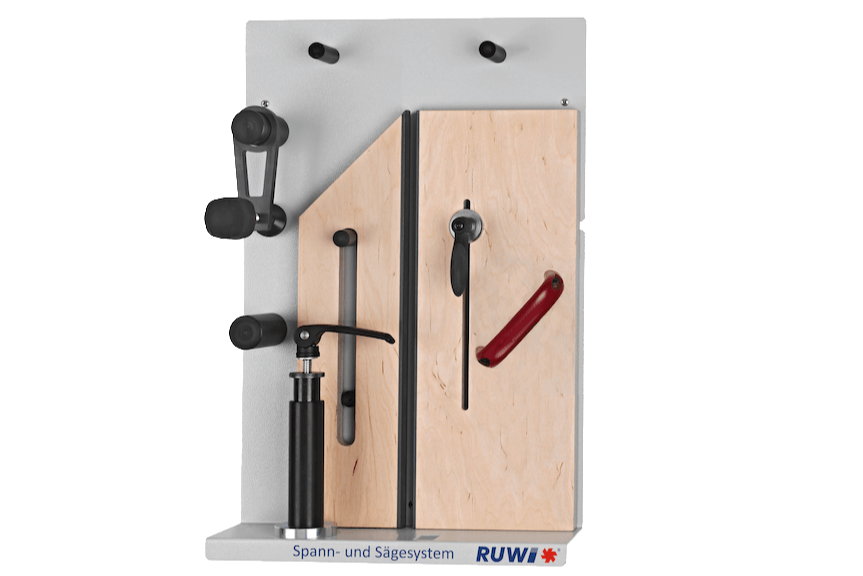

Classic
€477,12
Toevoeranslag · Schuine hulpanslag · 1 zwenkspanner · 12,1 kg
Voor het op maat zagen van kleine, smalle en schuine onderdelen. De set om kennis te maken met het vastklemmen in plaats van vasthouden.
Naar de Classic
Premium
€715,68
Toevoeranslag · Schuine hulpaanslag · 2 smalle hulpaanslagen met vasthoudpunten · 2 zwenkspanner · 15,5 kg
Als je bovendien lange werkstukken en planken direct op de slede afzaagt: twee spanpunten houden zelfs kromgetrokken hout op zijn plaats.
Naar Premium

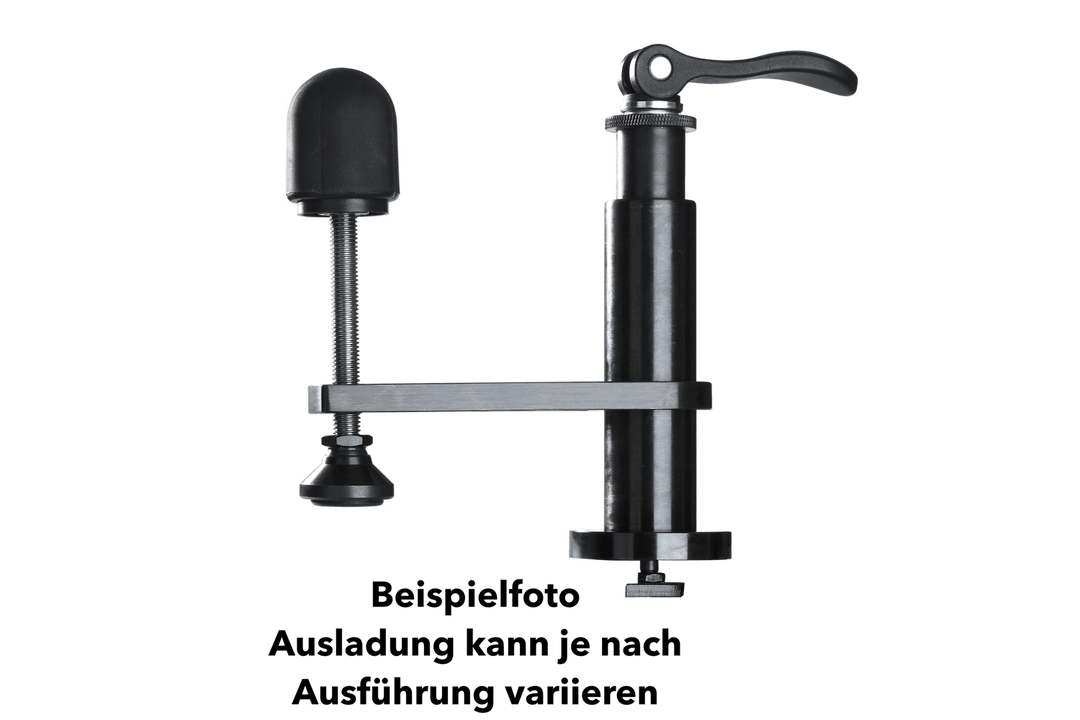

Je kunt klein beginnen: een tweede zwenkspanner (€ 190,85) maakt de Classic later geschikt voor het afkanten. Je hoeft niets dubbel aan te schaffen.
Daarvoor is het gebouwd
Drie sneden waarbij de handen tot nu toe te dichtbij waren
Kleine onderdelen en smalle latten
Lijsten van minder dan 30 mm, blokjes, afstandhouders: alles wat je anders met een schuifstok en puntige vingers zou vasthouden. Je plaatst de hulpaanslag op de schuifslede, stelt de hoek en de afstand tot het zaagblad in, en de aanvoeraanslag drukt het werkstuk ertegenaan. Je vingers blijven buiten de gevarenzone van 120 mm rond het zaagblad, die door de BGHM als grens wordt aangegeven (Arbeitsschutz Kompakt nr. 060). En de tiende zaagsnede is net zo nauwkeurig als de eerste.
Wiggen, schuine vlakken en hoeken
Wie welken zaagt, kent het wel: platte stukken worden met een flinke klap in de spleet tussen het zaagblad en de zaagtafel getrokken. Tot en met wiggen van 5 mm die door de werkplaats vliegen. Met behulp van de invoeraanslag en de schuine hulpaanslag kun je werkstukken in elke hoek positioneren; de spancilinders en drukplaten passen zich aan de afmetingen van het werkstuk aan. De wig wordt tijdens het zagen vormvast vastgeklemd in plaats van met de hand vastgehouden.
Het afzagen van lange en kromgetrokken planken
Bij het afkanten span je aan de voorkant een spancilinder met zwenkarm op de schuifslede en zet je de plank vast; aan de achterkant drukt de invoeraanslag tegen de kopzijde. Met de Premium-set span je zowel aan de voor- als achterzijde een ‘ zwenkspanner ’ vast en plaats je de twee smalle hulpaanslagen met vasthoudpunten ertussen. Zo kun je ook een kromgetrokken plank draaien en vastklemmen totdat de zaagsnede klopt, zonder dat er een tweede persoon nodig is om de plank vast te houden.
En wie er op het werk mee werkt, zegt meestal hetzelfde: hij wil het niet meer missen.
Zo ga je ermee aan de slag
In de „ groef ” plaatsen, 90° draaien, vastklemmen
De spancilinder met de „ groefmoer ” van bovenaf in de „ groef ” van de schuifslede inbrengen: op elke plaats, ook schuin of in combinatie.
Met een kwartslag wordt de groefmoer vormvast vergrendeld in de groef, geheel zonder gereedschap.
Werkstuk plaatsen, vastklemmen: binnen ongeveer 10 seconden zit het vast. De toevoeraanslag houdt het tegen de hulpaanslag.

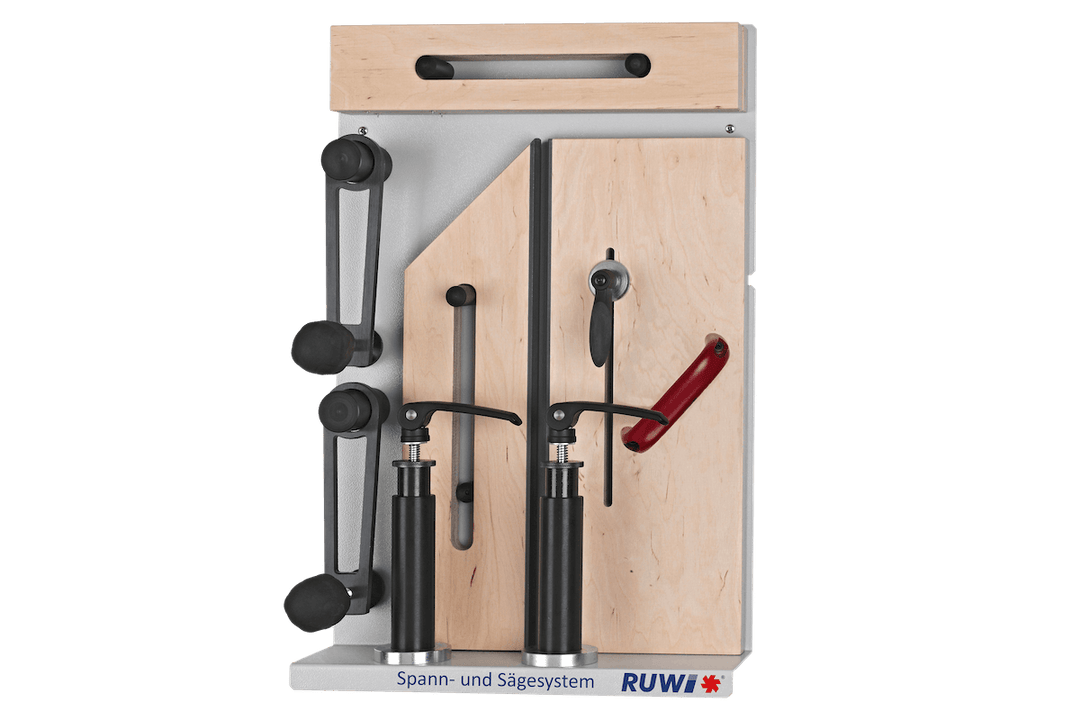

De premiumset met alle onderdelen. Hieronder volgt een foto van het bovenaanzicht bij de zaag.
Het systeem wordt voorgemonteerd geleverd. De spancilinder kan op elke plek van de groef worden geplaatst. De toevoeranslag houdt het werkstuk tegen de hulpaanslag; de afstand en hoek ten opzichte van het zaagblad stel je in via de klemhendel . De drukplaat past zich via een kogelgewricht en rubberen opleg aan de vorm en grootte aan, zonder het oppervlak te beschadigen. De zwenkarm is 360° draaibaar en wordt via de handgreep vastgezet. Het wandpaneel van gepoedercoat staal houdt alle onderdelen naast de zaag binnen handbereik, zodat de veilige oplossing net zo snel voorhanden is als de onveilige.
De werking van de beschermkap blijft ongewijzigd: deze wordt zoals altijd tot op de hoogte van het werkstuk neergelaten, de splijtwig blijft gemonteerd. Het systeem vormt een aanvulling op de veiligheidsvoorzieningen van je zaagmachine; het vervangt geen van deze voorzieningen.
Waarom spannen?
Je bent helemaal thuis in de regels – zonder dat het je tijd kost
DGUV-regel 109-606 noemt span- en toevoerhulpmiddelen zoals „Fritz en Franz”, duwstokken, neerhouders en afkanthulpmiddelen uitdrukkelijk als geschikte hulpmiddelen (hoofdstuk 3.1.1, april 2019); de BGHM vult de maat aan: een gevarenzone van 120 mm rondom het zaagblad (Arbeitsschutz Kompakt nr. 060). Het zaagsysteem past precies deze logica toe: zo snel dat de discussie „ach, dat gaat wel zo” helemaal niet eens begint. Dat dit de moeite waard is, blijkt uit een analyse van de BGHM: als smalle latten veilig zouden worden gezaagd en beschermkappen consequent zouden worden neergelaten, zou ongeveer 67 procent van de ongevallen bij tafel- en formaatcirkelzagen te voorkomen zijn, evenals 80 procent van de ongevalkosten (BGHM-Magazin 4/2023).
Het systeem heeft de vrijwillige typekeuring bij DGUV Test doorstaan en draagt het DGUV Test-keurmerk: gekeurd door de keurings- en certificeringsinstantie voor de sector hout en metaal volgens GS-HM-01 „Houtbewerkingsmachines”, certificaat HM 260078, verlengd in juli 2026 en geldig tot juli 2031. Een keurmerk is geen garantie dat er geen ongelukken zullen gebeuren; het bevestigt dat het apparaat doet wat het moet doen: het werkstuk vasthouden en je handen uit de gevarenzone houden.
Eerlijk vergeleken
Fritz en Franz, AIGNER, camerasystemen – en waar we nu staan
Fritz en Franz blijft een klassieker – dat geven we eerlijk toe.
De zaaghulp die door de voormalige Holz-Berufsgenossenschaft (tegenwoordig BGHM) is ontwikkeld, kun je voor een paar euro zelf maken of kant-en-klaar kopen. Voor het veilig op lengte zagen van kleine en smalle onderdelen is dit de eenvoudige, voordelige keuze. Wie hier goed mee werkt, heeft niets anders nodig. Ons systeem gaat verder waar Fritz en Franz hun grenzen bereiken: het spant zonder gereedschap binnen enkele seconden vast in plaats van met schroeven, houdt werkstukken ook schuin en wigvormig vast en zaagt lange, kromgetrokken planken zelfstandig bij.
Daarnaast zijn er nog twee andere mogelijkheden. AIGNER uit Reisbach, onze partner, lost een andere taak op: de producten geleiden de werkstukken en leiden ze af bij de parallelaanslag, waarna wij ze op de schuifslede vastklemmen. De twee programma’s vullen elkaar aan en vervangen elkaar niet. De AIGNER-afleider naast het zaagsysteem is daarom een zinvolle combinatie.
En de camerasystemen van machinefabrikanten zoals Altendorf Hand Guard en Felder PCS zijn indrukwekkende techniek op een ander veiligheidsniveau: ze stoppen het zaagblad, maar zijn gebonden aan een nieuwe machine. Onze aanpak houdt de handen vanaf het begin buiten de gevarenzone: op de zaagmachine die al in je werkplaats staat, ongeacht van welke fabrikant.
Als je lesgeeft
De eerste stagiair aan de zaagmachine is de meest oprechte aanleiding
Veel bedrijven passen hun uitrusting niet aan na een ongeval, maar pas wanneer er extra verantwoordelijkheid bijkomt: de eerste stagiair bij de formaatzaag, de wens om het personeel een hoger veiligheidsniveau bij te brengen. Juist hier toont het systeem zijn waarde: de werkgang is zo ingericht dat de handen helemaal niet in de gevarenzone hoeven te komen. En wie inkopen doet voor opleidingen of het personeel, kiest bijna altijd direct voor de premiumset, van de leerwerkplaats tot de werkplaats voor mensen met een beperking.
Rekenwerk vóór de aankoop
Wat de investering in verhouding kost
Het Classic-systeem kost € 477,12 bruto (€ 400,94 netto): ongeveer een negende van de gemiddelde € 3.631 aan directe kosten die één enkel ongeval aan de tafel- of formaatzaag veroorzaakt (BGHM, gegevensjaar 2019); daar komen loondoorbetaling, vervangend personeel en gemiste opdrachten nog bij. Geen garantie-afrekening, maar de verhouding waarin een bedrijf kan redeneren.
Afschrijving en subsidie
Beide varianten vallen onder de drempel voor economische goederen van geringe waarde van 800 € netto (§ 6, lid 2 EStG). Je kunt ze dus in het jaar van aanschaf onmiddellijk en volledig afschrijven. Hoe dit in je belastingplanning past, bespreek je met je belastingadviseur; hier kun je het met een paar invoergegevens doorrekenen.
En een duidelijk ‘nee’ tegen subsidies: de BGHM verstrekt geen aankoopsubsidie voor arbeidsveiligheidsuitrusting. De arbeidsveiligheidspremies van de BG BAU gelden alleen voor haar aangesloten bedrijven, en de premie voor formaatcirkelzagen was bedoeld voor systemen die een hand bij het zaagblad herkennen en het zaagblad stoppen, niet voor mechanische spansystemen; per juli 2026 is het premieprogramma bovendien herzien. We vertellen je dit voordat je de aanvraag indient.
Geen verkoopgesprek, maar een gesprek in de werkplaats
Reiner Ruggaber, meester-timmerman en oprichter
Past het op jouw zaag? Vraag het aan degene die het heeft ontwikkeld
Altendorf, Martin, Felder X-Roll, Format 4, Hammer Serie 3: hiervoor zijn de bijpassende zwenkarmen beschikbaar. Panhans, SCM, Holzkraft, Minimax en andere machines met een „ groef ” in de schuifslede: hierover geven we op aanvraag informatie. Je geeft ons de machine en de groefafmeting door, en wij laten je weten of het past voordat je bestelt. Reiner Ruggaber is zelf meester-timmerman en neemt graag die tien minuten de tijd.
Of bekijk het live
Verschillende handelspartners presenteren gereedschap v RUWI in hun showroom. Hier vind je een adres bij jou in de buurt:
Wordt de kaart niet geladen? Klik hier om direct naar de partnerkaart te gaan.
Veelgestelde vragen
Veelgestelde vragen over het zaagsysteem
Ik heb geen Altendorf, Martin of Felder – werkt het systeem dan toch?
Als je formaatzaag een schuifslede met groef heeft, bijvoorbeeld van Panhans, Robland, SCM, Minimax of Holzkraft, past deze in veel gevallen. Geef ons de naam van de machine en de groefafmetingen door, dan controleren we het en laten we je weten of het past: +49 7402 8414.
Is dat de moeite waard – of ga ik zoiets zelf bouwen?
Eerlijk gezegd: voor af en toe een zaagsnede volstaat een zelfgemaakt systeem of een kant-en-klaar systeem, en wie graag apparaten bouwt, kan de onderdelen ook uit klemmen en groefmoeren in elkaar zetten. Het gekochte systeem biedt drie voordelen die een zelfgemaakt systeem niet heeft: het gereedschaploos spannen binnen enkele seconden, de gecertificeerde typegoedkeuring (DGUV-keurmerk) en de bij het machinetype passende zwenkarmen. In een bedrijfsomgeving komt daar nog bij: vóór het gebruik van elk arbeidsmiddel moet je de risico’s beoordelen (§ 3 BetrSichV). Bij het gekochte systeem mag je daarbij vertrouwen op de gegevens van de fabrikant, bij een zelfgemaakt systeem ben je daar zelf volledig verantwoordelijk voor.
Is het geschikt voor het afkanten van zware, sterk kromgetrokken planken?
De Premium-set zet planken op twee punten vast en houdt ze ook als ze kromgetrokken zijn stevig op hun plaats; daar is hij voor ontworpen. Bij zeer zware, sterk kromgetrokken planken kun je het materiaal het beste van tevoren telefonisch met ons bespreken.
Hoe snel is het klaar voor gebruik – en hoe krijg ik het in huis?
Het systeem wordt voorgemonteerd in een doos via DHL of DPD geleverd, doorgaans binnen 3–5 werkdagen, met tracking via e-mail. Je monteert het op de zaag zonder gereedschap : spancilinder in de groef plaatsen, 90° draaien, vastklemmen: binnen ongeveer 10 seconden staat het werkstuk vast. De meegeleverde wandpaneel houdt alle onderdelen naast de zaag binnen handbereik.
Wat houdt het DGUV-keurmerk precies in?
Dit is het vrijwillige keurmerk van de keurings- en certificeringsinstanties van DGUV Test. Het RUWI -systeem heeft de typegoedkeuring volgens GS-HM-01 „Houtbewerkingsmachines” doorstaan; het huidige certificaat HM 260078 is in juli 2026 vernieuwd en is geldig tot juli 2031. Een keurmerk biedt geen garantie tegen ongevallen. De risicobeoordeling en de instructie van je medewerkers blijven de verantwoordelijkheid van de exploitant (§ 3 en § 12 BetrSichV).
