RUWI Schnellspanner - Die effiziente Exzentertechnik für Alu-Profile

Schneller spannen, ohne Schraubenschlüssel: Unsere RUWI Schnellspanner nutzen das Exzenter-Hebelprinzip, um Werkstücke, Winkel oder Anschläge in T-Nutenprofilen (Nut 6, 8, 10) werkzeuglos und sicher zu fixieren. Damit eignen sie sich als Schnellspanner für Profilschienen in Werkstatt, Handwerk, Maschinenbau und Industrie. Wo andere mit Flügelschrauben drehen, legst du bei uns einfach den Hebel um - und schon sitzt alles bombenfest.

• Inleiding en overzicht
• Technisch ontwerp en functionaliteit
• Modellen en varianten
• Ergonomie & zuinigheid
• Accessoires & RUWI systemen
• Praktische toepassingsgebieden
• Voordelen ten opzichte van conventionele methoden
• Koopadvies & tips
• Conclusie

Inleiding en overzicht

Unsere Schnellspanner basieren auf dem Prinzip „Spannen statt Schrauben“: Ein Exzenterhebel drückt einen T-Nutenstein in deiner Aluprofil-Nut fest - mit nur einem kurzen Hebelweg. So kannst du Bauteile, Vorrichtungen, Anschlagleisten oder Winkel in Sekunden sichern und ebenso rasch lösen. Gerade auf Alu Profilschienen gelingt das sicher Fixieren im Handumdrehen.

Der Clou: Durch das Exzenter-Klemmsystem entfällt jegliches Werkzeug. Statt endloser Schrauberei drehst du einmal die Stellmutter passend zur Werkstückdicke, und danach reicht ein Klick - schon erreichst du Klemmkräfte von 2,5 kN bis 4 kN. Gerade bei oft wechselnden Werkstücken oder Anschlägen sparst du damit enorm viel Zeit in der Werkstatt. Das macht die RUWI Schnellspanner zur ersten Wahl im Werkzeugbau und Maschinenbau.

Technisch ontwerp en functionaliteit

Die RUWI Schnellspanner sind Exzenter-Klemmhebel, die sich formschlüssig in der Profilnut verkanten. Ihr Herzstück bilden ein zylindrischer Grundkörper (z. B. Ø20 mm) und ein federnd gelagerter Bolzen. Beim Umlegen des Hebels zieht dieser Bolzen den T-Nutenstein in der Nut nach oben - ein kurzer Hebelweg multipliziert deine Handkraft um das 20- bis 25‑Fache.

• Excenterhendel: klemt het schuifblok in de groef met minimale inspanning en zorgt voor een veilige bevestiging.
• Stelmoer: fijninstelling van de klemslag zodat je de klemming precies kunt aanpassen aan de werkstukhoogte of materiaaldikte.
• Veerprincipe: Installatie van een terughaalveer zodat de spanner automatisch terugveert in de open positie wanneer deze wordt losgelaten.
• Hochwertige Materialien: Stahl, verzinkte Nutensteine, Aluminium- oder Zinkdruckguss-Hebel - robust und langlebig (Made in Germany). Perfekt für den Dauereinsatz in Industrie und Handwerk.

Op deze manier kun je gemakkelijk 2,5 kN tot 4 kN klemkracht halen uit ~100 N handkracht. Dit is voldoende om stops of werkstukken stevig vast te houden bij het boren, frezen of monteren op profielrails en aluminium profielen. De hendel grijpt merkbaar en positief in, waardoor onbedoeld loskomen wordt geminimaliseerd, zelfs bij trillingen in de werkplaats.

Modellen & varianten met snelsluiting

Om ervoor te zorgen dat je de perfecte oplossing hebt voor elk profieltype en elke klemsituatie, zijn onze snelspanners verkrijgbaar in verschillende versies:

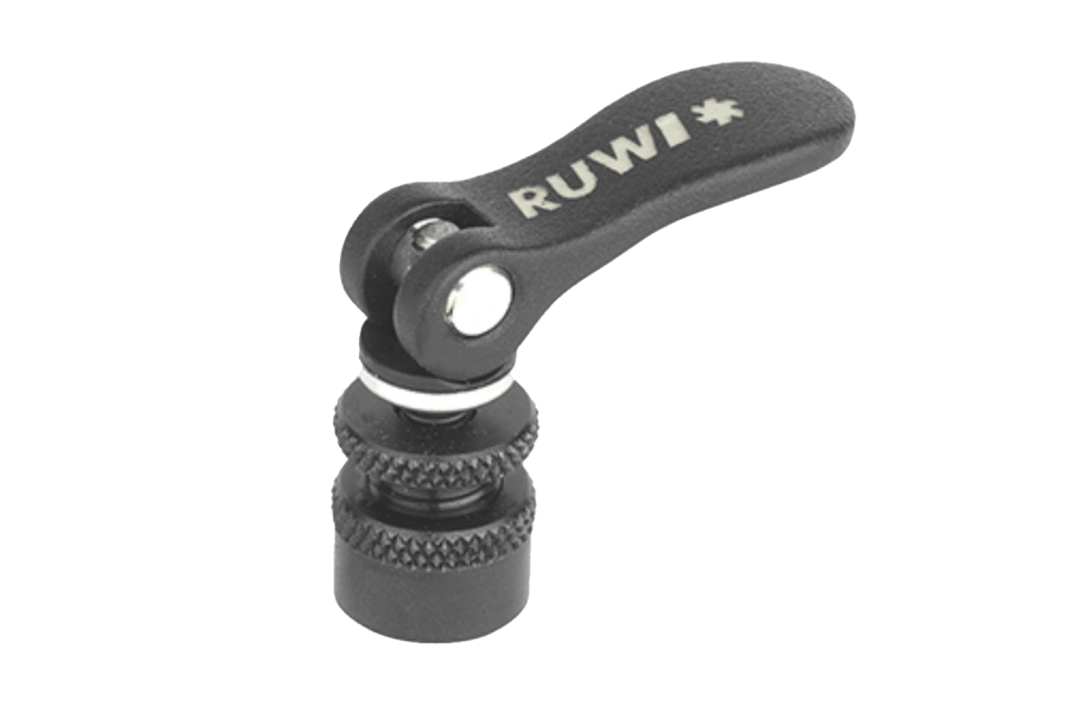

• Ø15 mm voor sleuf 6: Zeer compacte uitvoering (totale hoogte ~34 mm), klemslag ~6 mm, klemkracht ~1,5 kN. Ideaal voor kleine systemen (bijv. 30×30 profielen), modelbouw of lichte taken.

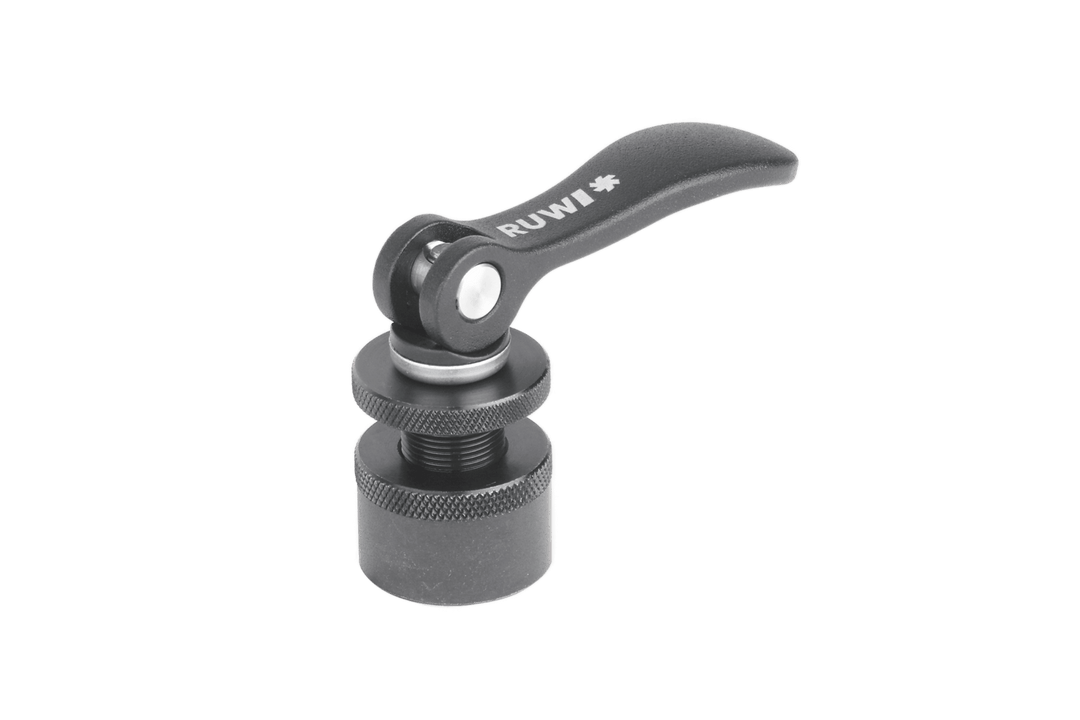

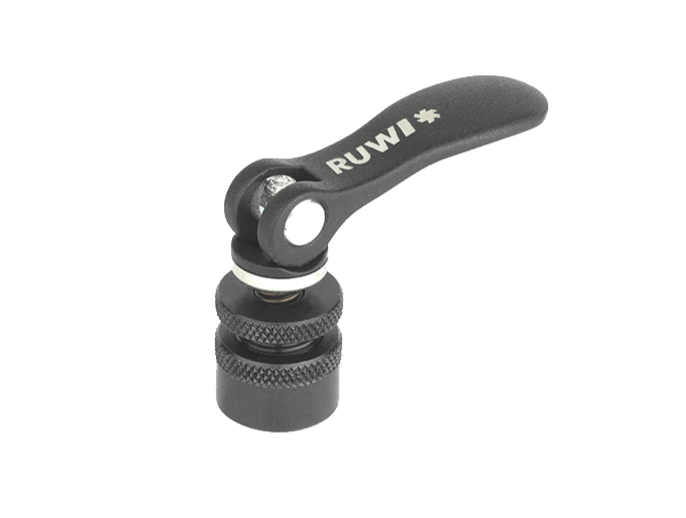

• Ø20 mm für Nut 8 / 10: Der Allrounder. Gesamthöhe je nach Ausführung ca. 44-47 mm, Spannhub 8-11 mm, Klemmkraft ~2,5 kN. Passt zu gängigen 40×40- oder 45×45‑Systemen.

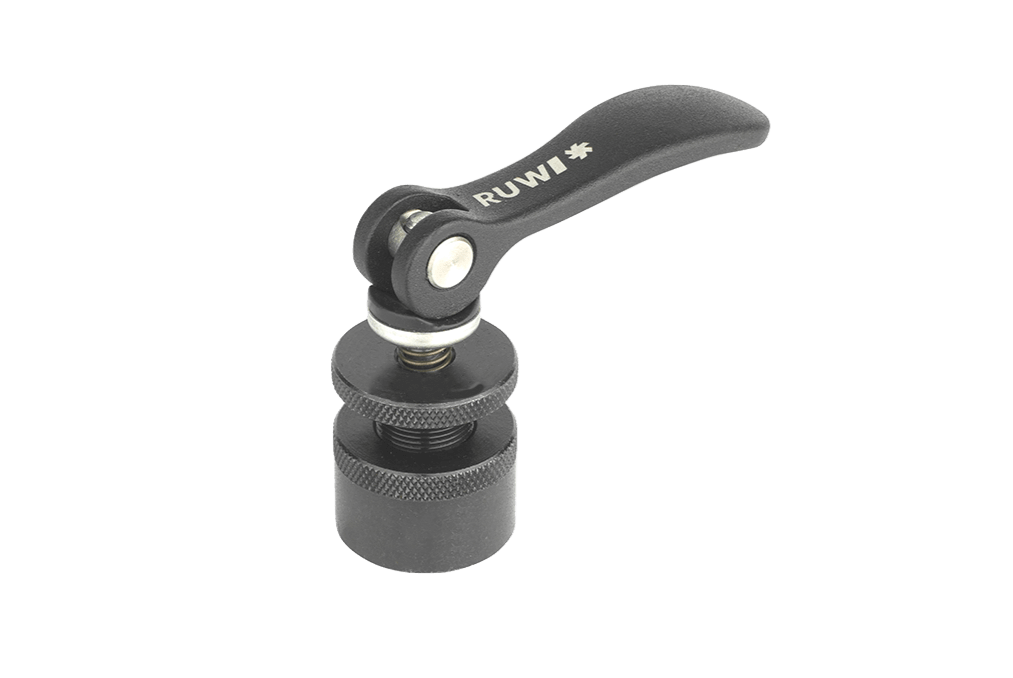

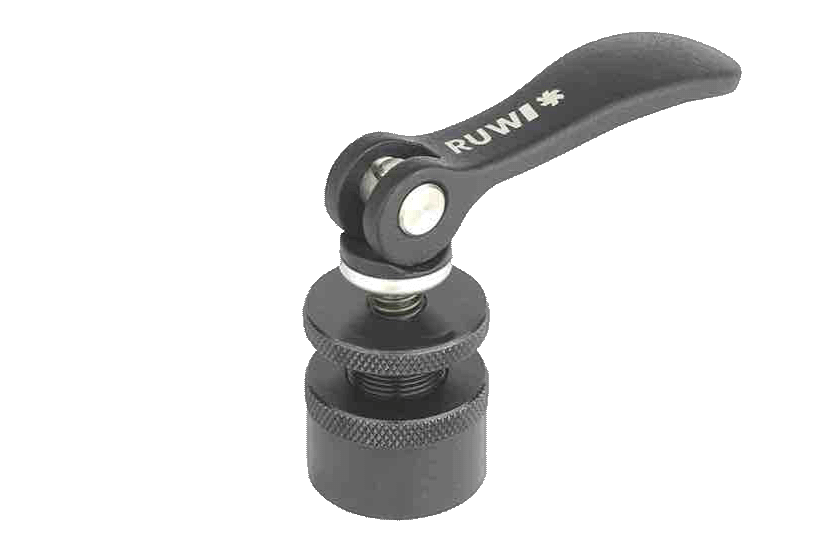

• Ø30 mm für Nut 8 / 10: Größerer Grundkörper für höhere Klemmkräfte (bis 4 kN) und mehr Spannhöhe (14-26 mm). Perfekt für dickere Werkstücke oder Rahmenkonstruktionen.

Die Nutensteine sind so geschnitten, dass sie in fast alle Aluprofile unterschiedlicher Fabrikate passen (Item, Bosch Rexroth etc.) - Hauptsache, die Nutbreite stimmt. Bei Unsicherheit beraten wir dich gerne, damit du das richtige Modell für deinen Profilquerschnitt und deine Werkstückdimensionen findest.

Ergonomie & zuinigheid

Ergonomische voordelen:

• Bediening met één hand: draai de hendel om, de andere hand houdt het werkstuk vast.
• Geen sleutel: je hoeft niet langer naar gereedschap te zoeken, alles werkt zonder gereedschap.
• Haptische feedback: Je merkt meteen of de klem perfect vastzit.
• Snel omspannen: Elke klemming duurt slechts enkele seconden, wat vermoeidheid tijdens veelvuldig omspannen vermindert.

Economisch voordeel:

• Aanzienlijke tijdsbesparing: minder insteltijd en snellere aanpassing verhogen uw efficiëntie.
• Veelzijdig hergebruik: Eenmaal gekocht, kunt u de spanners naar wens gebruiken voor andere projecten.
• Lange levensduur: "Made in Germany" met robuuste materialen betekent jarenlang betrouwbaar functioneren. Reserveonderdelen zijn verkrijgbaar.

Dit loont, vooral in de industrie, machinebouw en gereedschapmakerij. Hoewel RUWI snelspanklemmen duurder zijn dan eenvoudige T-moeren met vleugelschroeven, betalen de besparingen op de insteltijd zich snel terug.

Accessoires voor snelsluitingen & compatibele RUWI-producten

Onze snelspanklemmen passen perfect bij andere oplossingen van RUWI. Je kunt de gebruikswaarde van je profieltechniek nog verder verhogen:

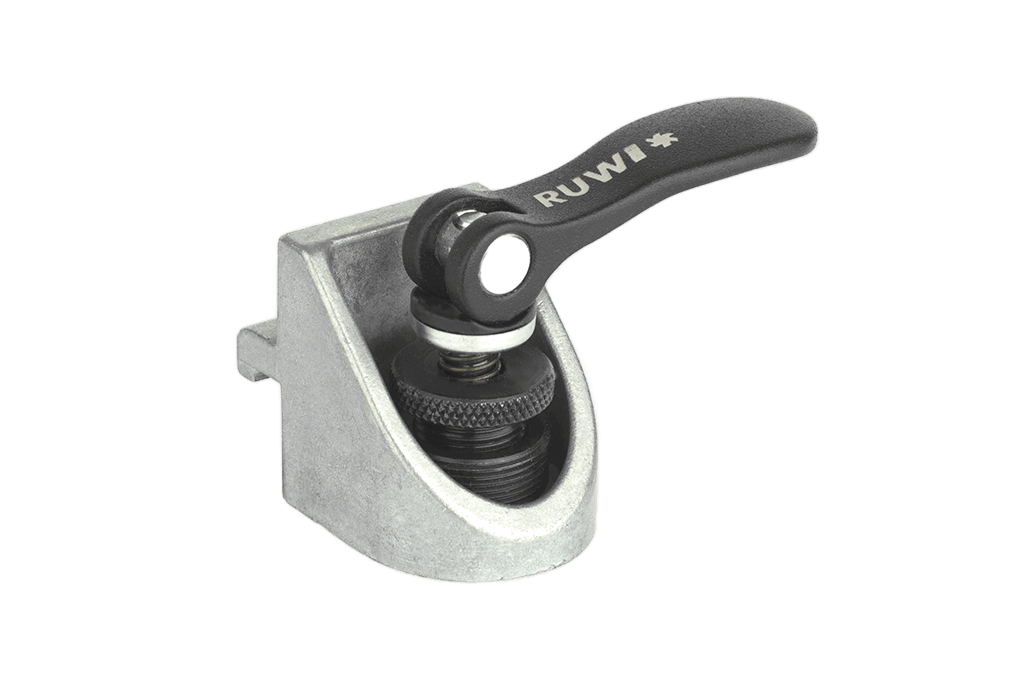

• Spanbeugel met snelsluiting: Hoekige stalen beugel met voorgemonteerde spanner. Hiermee kun je in een handomdraai haakse frames of stops bouwen.

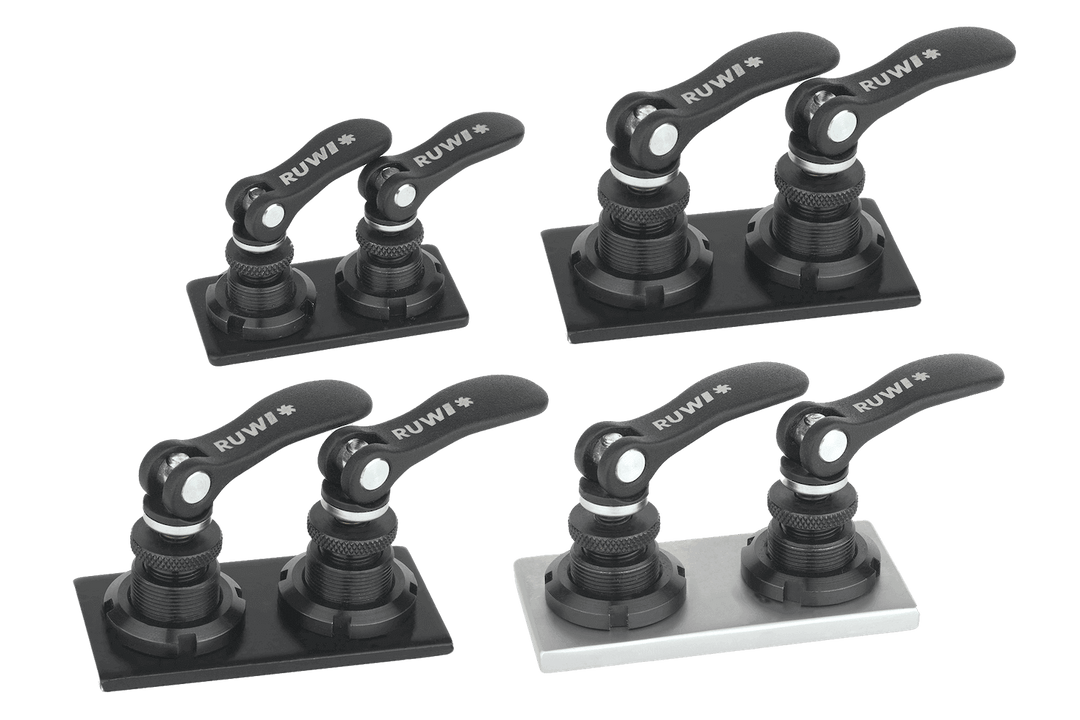

• Adapterplaten met twee klemgrepen: Om twee profielen over een groot oppervlak te koppelen of om een profiel aan een montageplaat te bevestigen zonder schroefverbinding.
• RUWI boortafels & freesaanslagen: Veel RUWI tafelsystemen werken met profielgroeven zodat je werkstukken direct kunt vastzetten met onze snelspanklemmen.

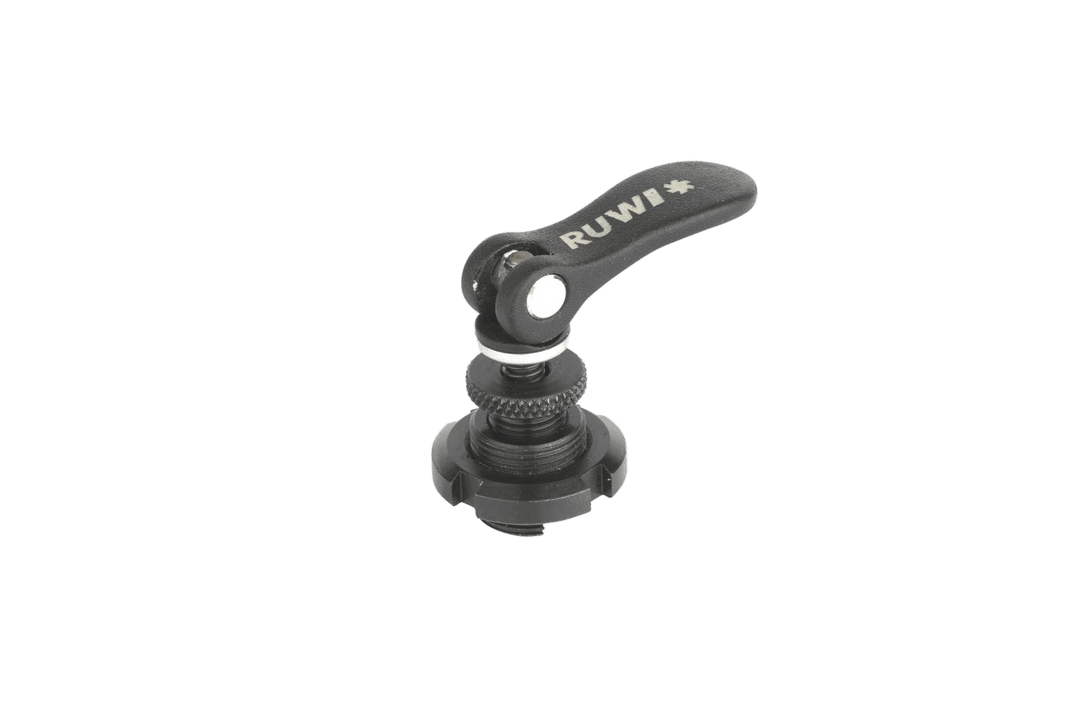

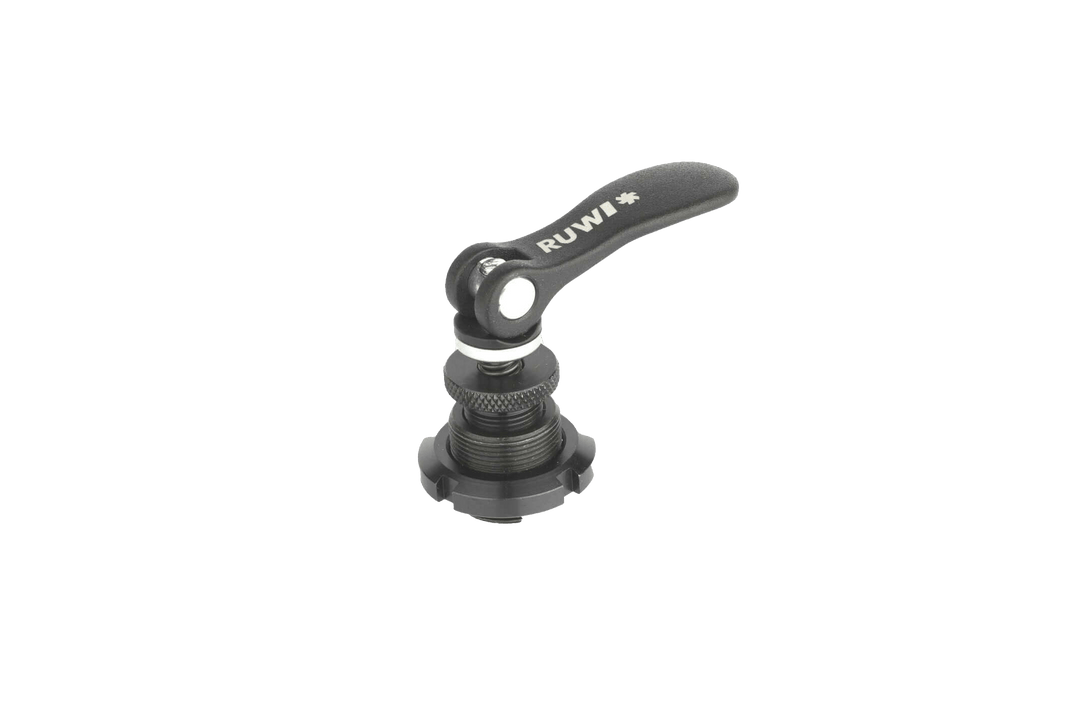

• Spanner met buitendraad: Als u geen profiel maar gaten met schroefdraad gebruikt (bijv. M20), kunnen we u overeenkomstige bouten aanbieden om hetzelfde excentrische hefboommechanisme te gebruiken.

Praktische toepassingsgebieden

• Houtbewerking & werkplaats: Snelle bevestiging van werkstukken op boortafels boortafels of freestafels (groeven in plaats van gatenpatronen), flexibele aanslagen, lijmen van frames in schrijnwerkerij.
• Metaal & machinebouw: opspanconstructies, sensorhouders, aanslagrails in profielframes, snel ombouwen voor assemblage of prototypes.
• Meubelbouw & interieurinrichting: Tijdelijke korpusconstructies, pers- of assemblageapparaten, eenvoudige verlijming in het profielframe.
• Standbouw & prototyping: Snelle montage en demontage van aluminium profielstructuren, vrij positioneerbare hoeken zonder gereedschap.
• CNC & automatisering: Vasthoudapparaten op CNC-tafels, flexibele klempunten in geautomatiseerde of halfautomatische systemen.

Überall, wo man in einer Profilnut vieles umspannen muss, profitierst du besonders: Kein Schraubenschlüssel, kein mühsames Drehen - einfach Hebel klacken und weiter geht’s.

Kurz: RUWI Schnellspanner sind das zuverlässige Werkzeug zum Einspannen in jedem Umfeld.

Voordelen ten opzichte van conventionele methoden

• Korte insteltijden: Losdraaien en verplaatsen in enkele seconden in plaats van vleugelschroeven los/vastdraaien door ze te draaien.
• Bediening zonder gereedschap: zoeken naar inbussleutels, steeksleutels enz. is niet nodig.
• Modularität: Verschiedene Profilhersteller, verschiedene Nutbreiten - wir haben für alle eine passende Lösung.
• Hoog krachtniveau: tot 4 kN, positieve klemming door excentrisch mechanisme.
• Verhoogde werkveiligheid: Werkstukken worden gemakkelijk en correct opgespannen omdat het zo eenvoudig is.

Koopadvies & tips

Om je te helpen precies de juiste spanner te vinden, hebben we een paar leidende vragen opgesteld:

• Welche Profil-Nutbreite? Nut 6, 8 oder 10 - wähle den entsprechenden Ø15, Ø20 oder Ø30 Spanner.
• Klemhoogte of werkstukdikte: Wil je vlakke of hogere werkstukken klemmen? Misschien heb je een "lange" versie nodig met meer instelruimte.
• Krachtvereiste: Voor lichte toepassingen is ~2,5 kN voldoende; Voor zwaardere lasten gebruikt u de grotere modellen (tot 4 kN).
• Benötigst du Zubehör? Klemmwinkel, Adapterplatten, Spanner mit Außengewinde - unsere Sets erleichtern dir den Start.

Voor industriële bewerkingen, serieproductie of vaak veranderende werkstukafmetingen zijn de klemmen meestal snel terugverdiend. Voor hobby's of prototypes zijn ze een gemakkelijke upgrade die je werkproces enorm versnelt. We helpen je graag als je niet zeker weet welke maat en welk ontwerp het beste bij je past.

Conclusie

RUWI Schnellspanner sind ein echter Game-Changer, wenn es ums Befestigen in Alu-Profilnuten geht. Mit minimalem Kraftaufwand erzielst du hohe Spannkräfte, werkzeuglos und enorm zeitsparend. Damit steigerst du Effizienz, Sicherheit und Flexibilität gleichermaßen - egal, ob du im Handwerk, in der Montage, im Messebau oder im industriellen Vorrichtungsbau unterwegs bist.

Dank „Made in Germany“ Qualität, vielseitigem Zubehör und langjähriger Ersatzteilversorgung bleibst du auf der sicheren Seite. Unsere Schnellspanner passen in viele Profilherstellersysteme und können jahrelang zuverlässig eingesetzt werden. Wir freuen uns, wenn du sie einmal ausprobierst - du wirst sie nicht mehr missen wollen!
