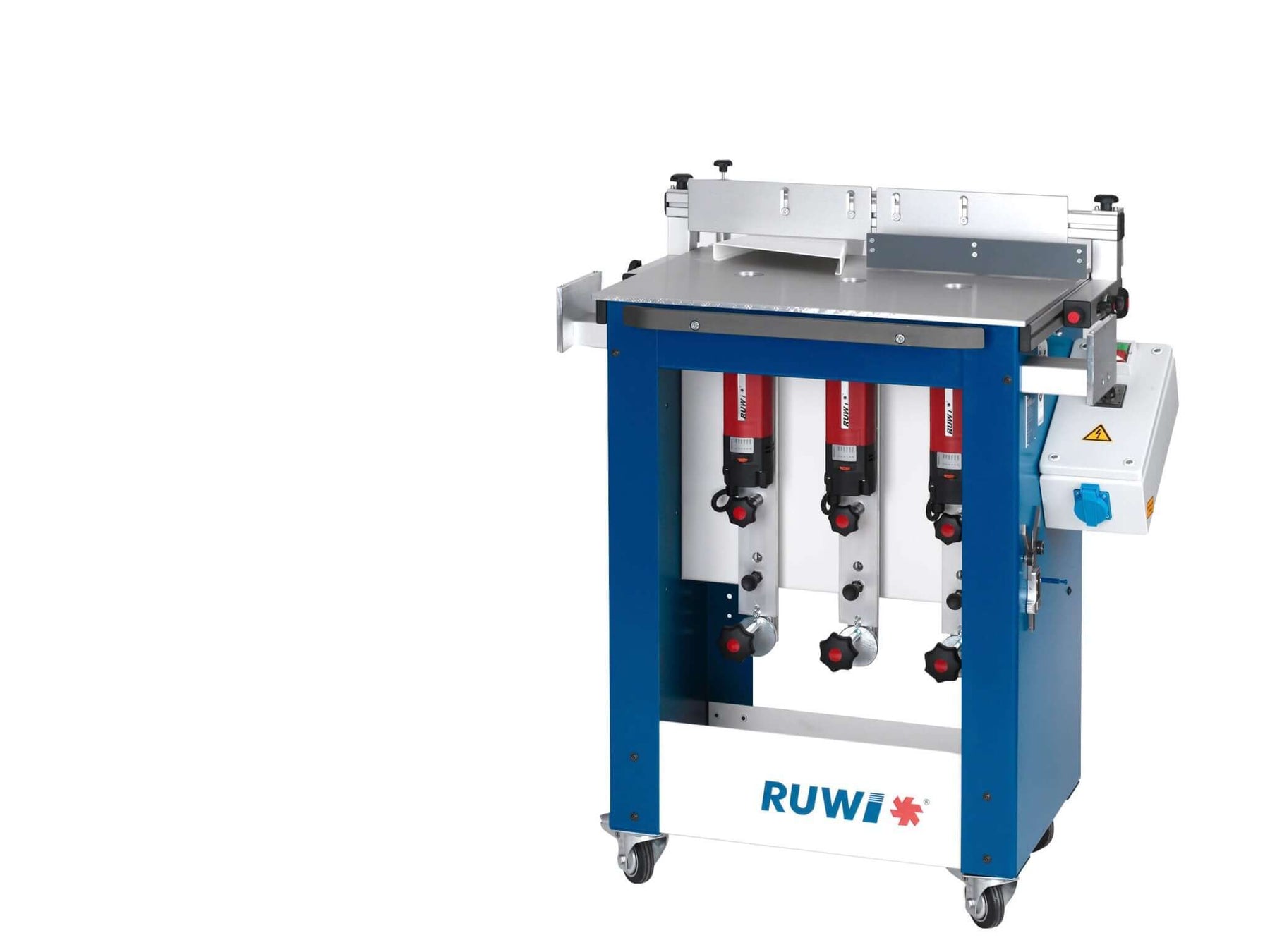

Aanslagliniaal voor RUWI freestafel

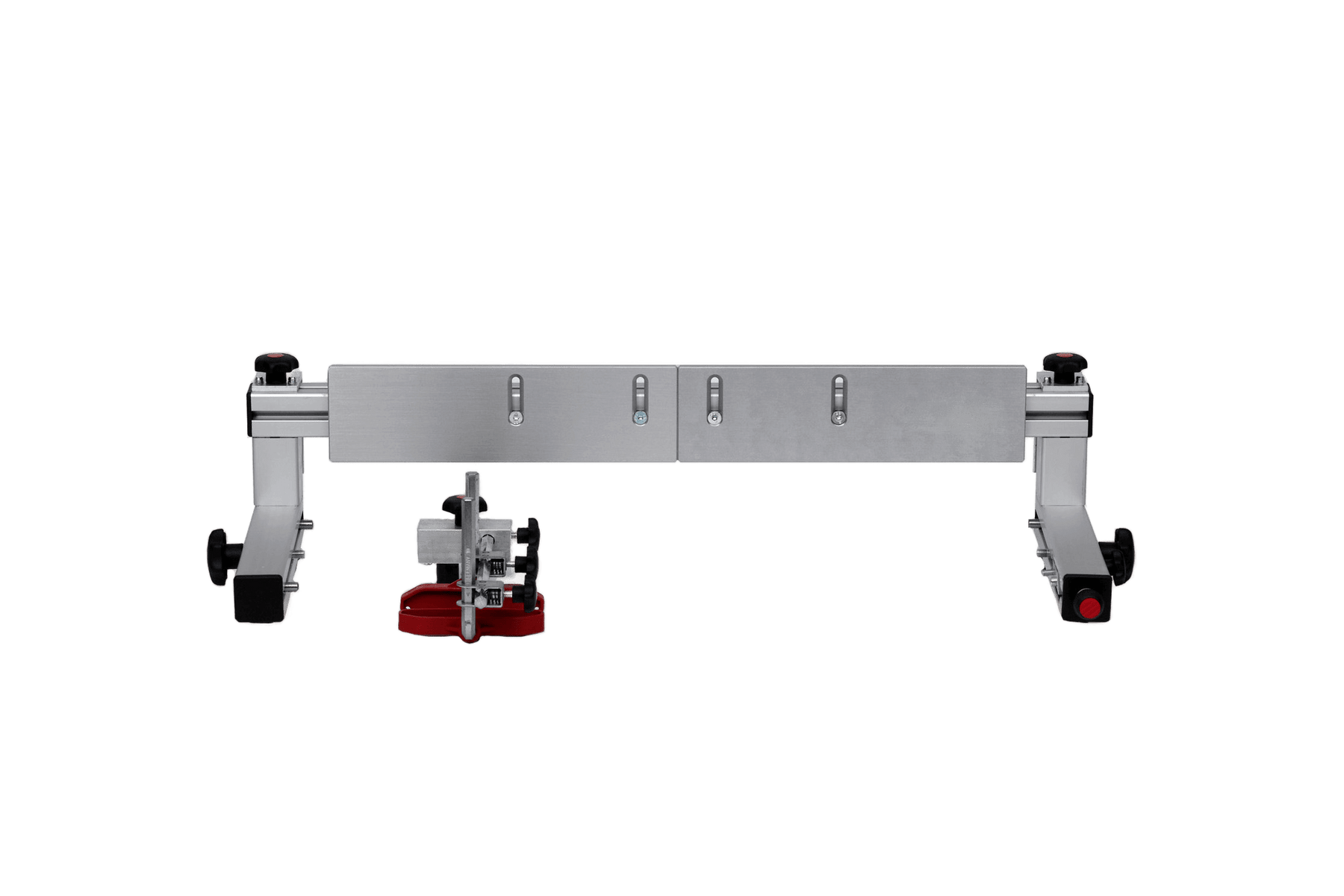

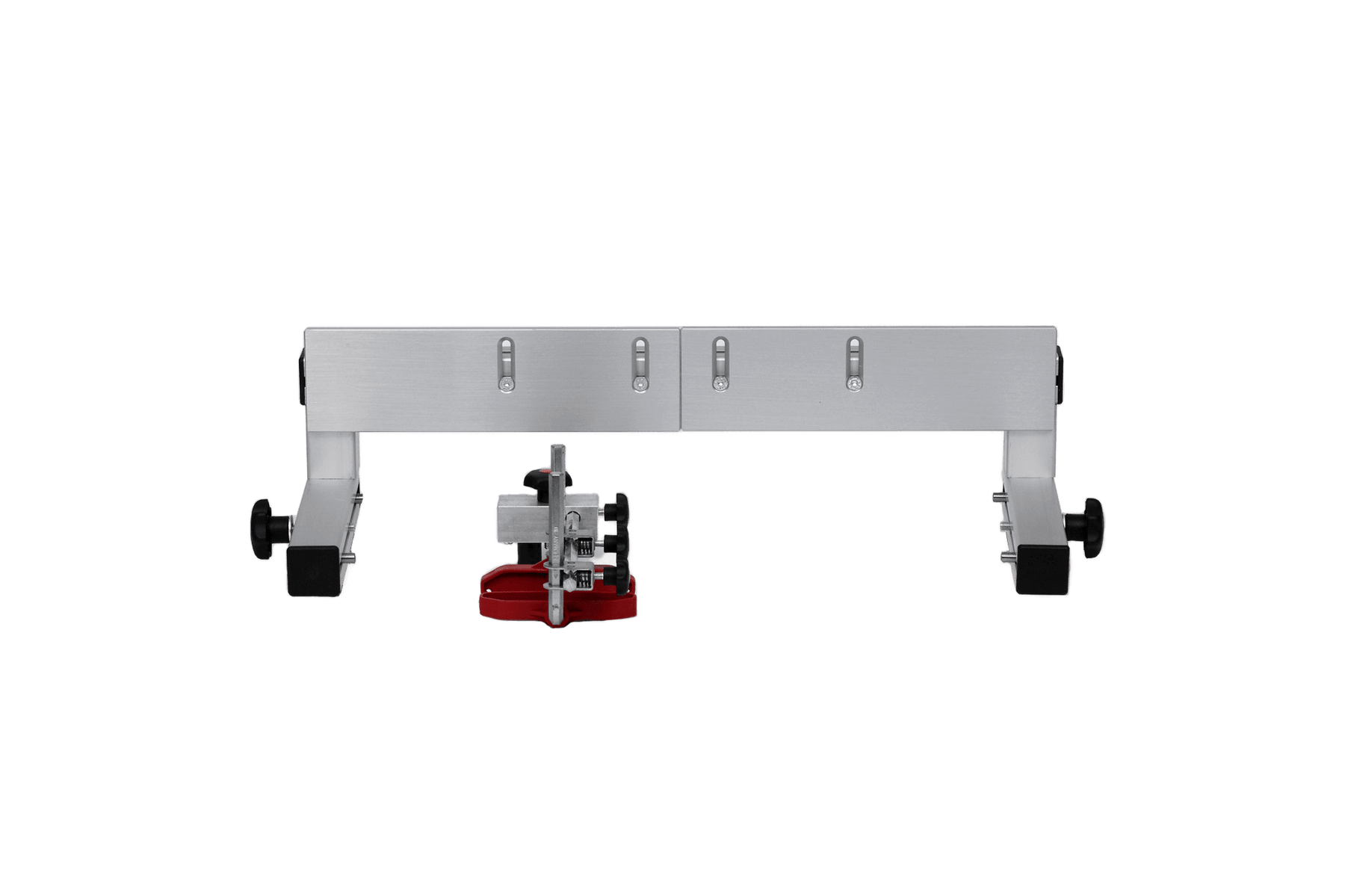

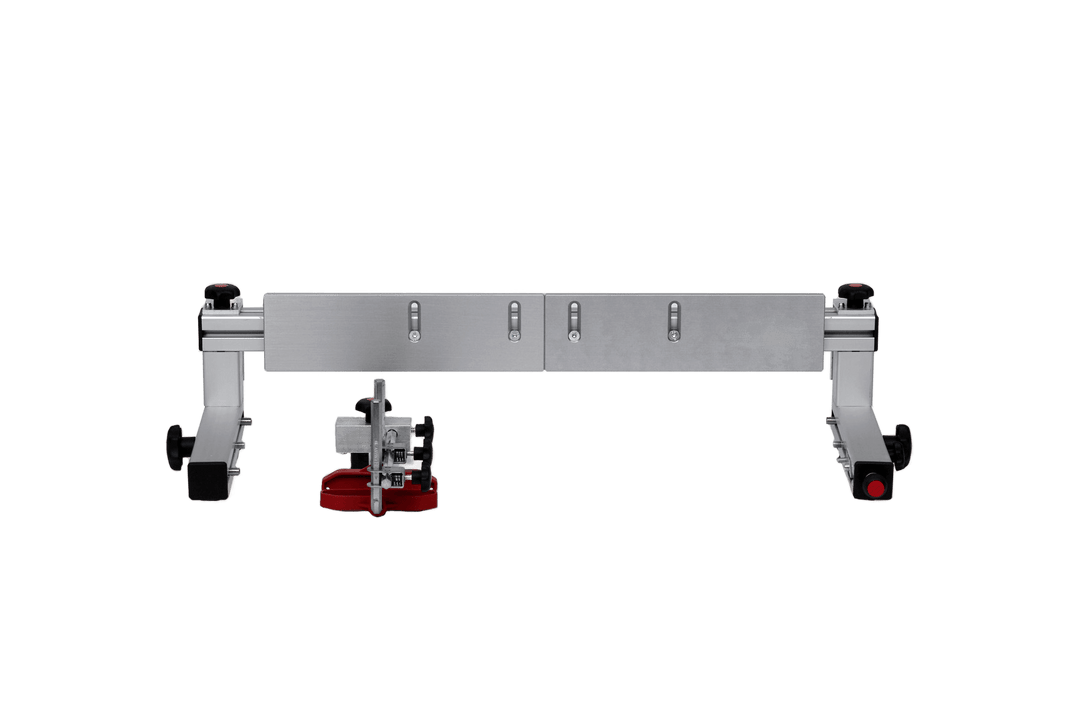

De aanslaglat is de geleidingsaanslag voor je RUWI freestafel : hiermee leid je het werkstuk langs de frees – voor groeven, groeven, profielen en afschuiningen. Gefreesd uit geanodiseerd aluminium, gemonteerd via het gereedschapsloze snelwisselsysteem en vrij verschuifbaar over het tafelblad; bij het bestellen kies je de uitvoering die bij jouw tafelmodel past.

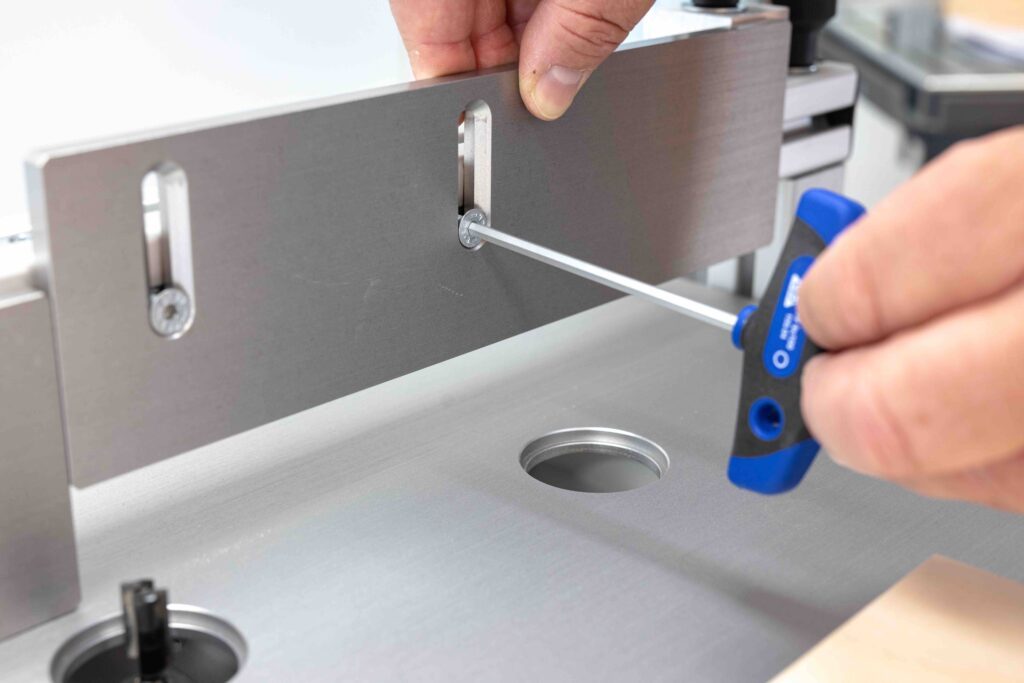

Je kunt de twee aanslagbekken, die elk 300 mm lang zijn, horizontaal en verticaal verschuiven en de opening aanpassen aan de diameter van de frees – van een kleine afrondfrees tot Ø 40 mm. Een aandrukinrichting houdt smalle latten en korte werkstukken tegen de aanslag en de tafel, terwijl twee aanslagen voor inlegfrezen de voeding beperken bij het frezen van stopgroeven en uitsparingen.

De Classic- en Premium-uitvoeringen zijn voorzien van een gereedschapsloze fijnafstelling van de diepte: je kunt de aanslag tot op een tiende millimeter nauwkeurig instellen – belangrijk bij het afschaven van massief houten plinten en overal waar afmetingen reproduceerbaar moeten zijn. De Basic-uitvoering beschikt niet over deze fijnafstelling.

Zo ga je ermee aan de slag

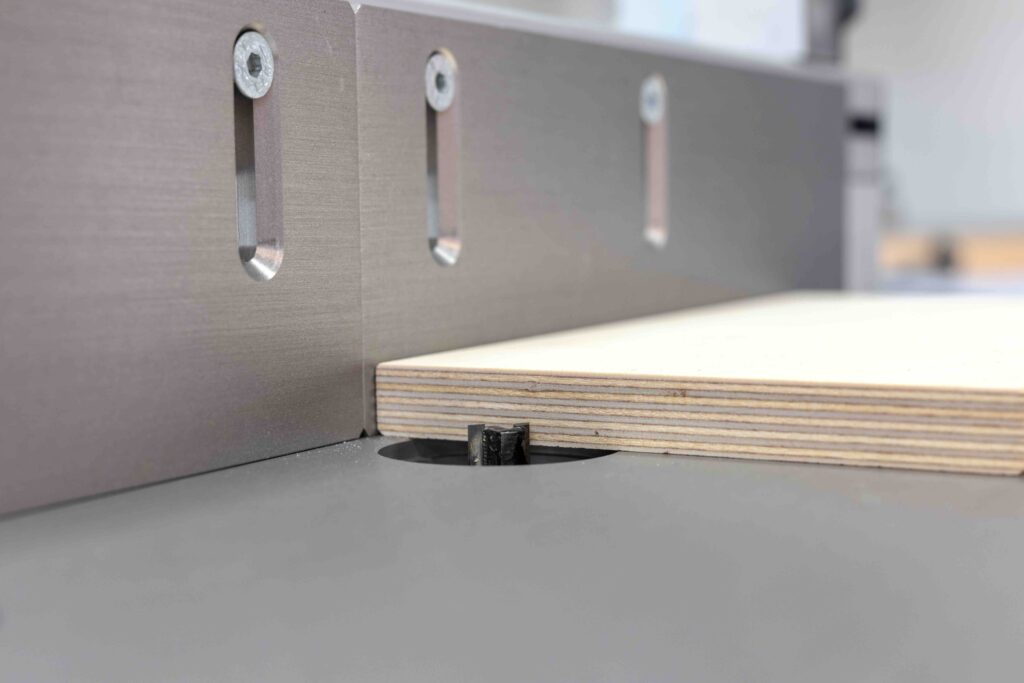

• groeven en groeven maken: het werkstuk loopt langs de frees tussen de 300 mm brede klemmen door – de opening is zo smal ingesteld als de frees toelaat.
• De freesdiepte reproduceren: na één keer instellen met de fijnafstelling voor de diepte (Classic/Premium) krijgt elk onderdeel dezelfde groef – zonder proeffrezen.

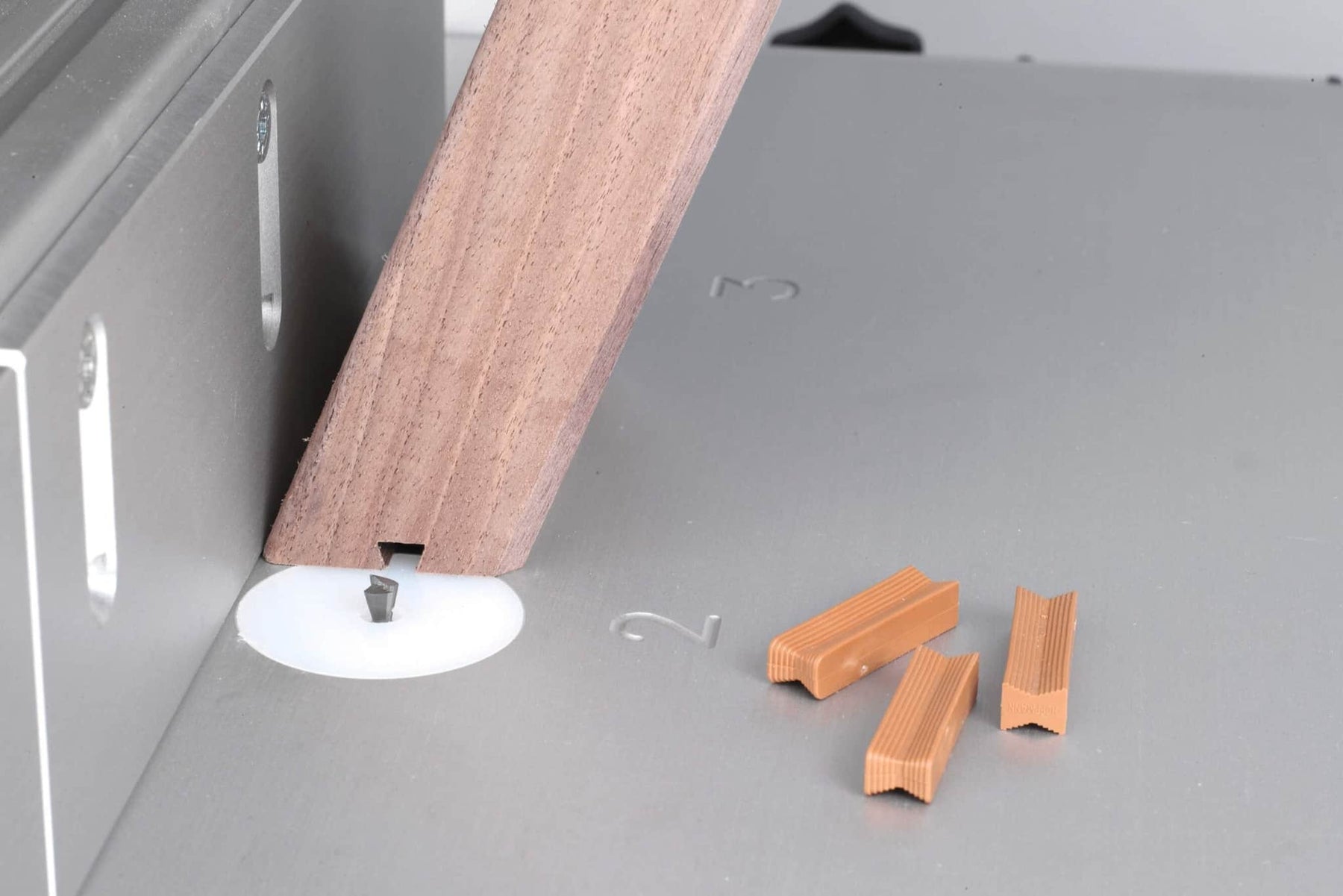

• Insteekfrezen van stopgroeven: de twee voedingsaanslagen bepalen het begin en het einde – de uitsparingen komen stuk voor stuk op dezelfde plaats terecht.

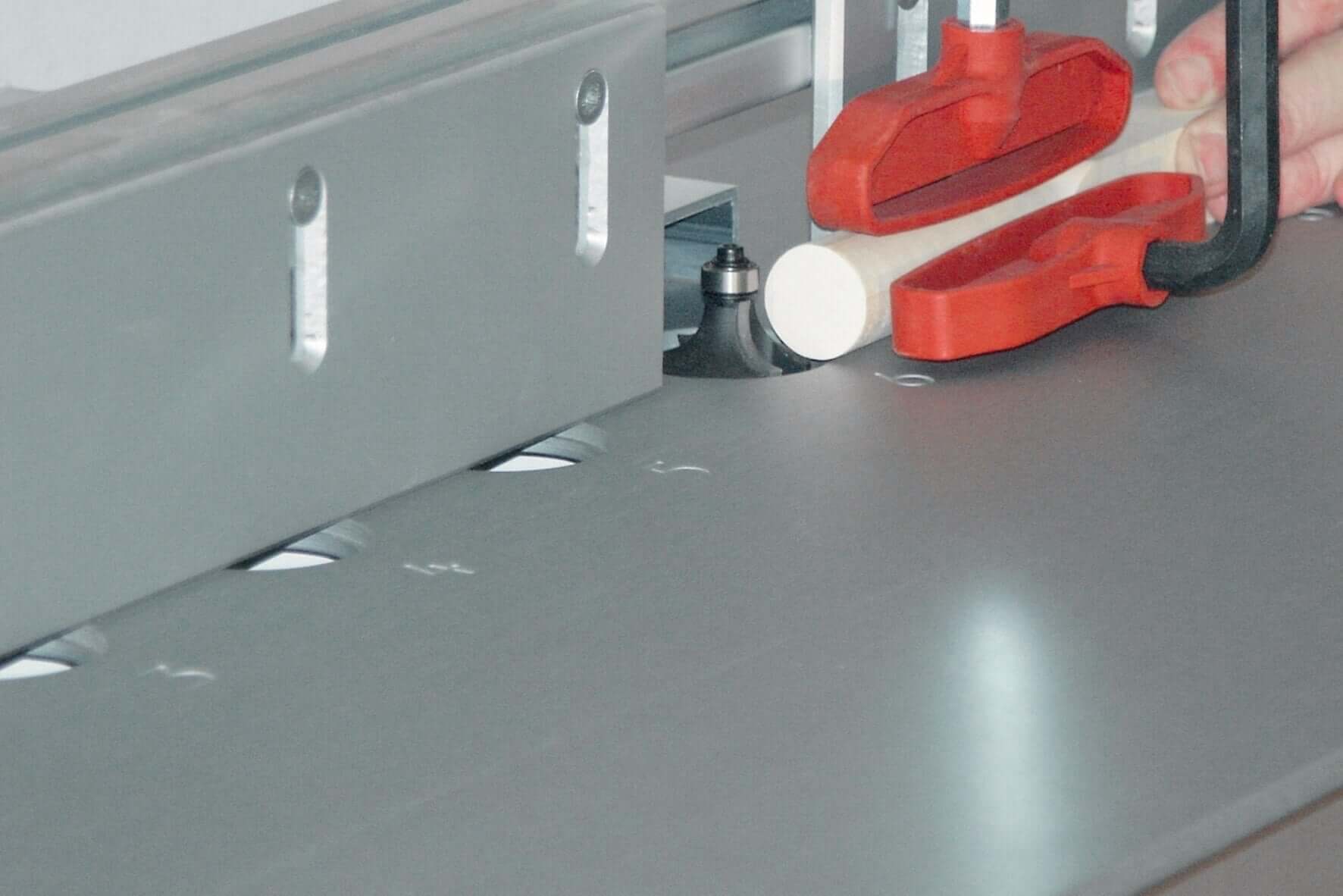

• Smalle lijsten veilig frezen: de aandrukinrichting houdt het werkstuk tegen de aanslag en de tafel – de handen sturen, in plaats van te drukken.

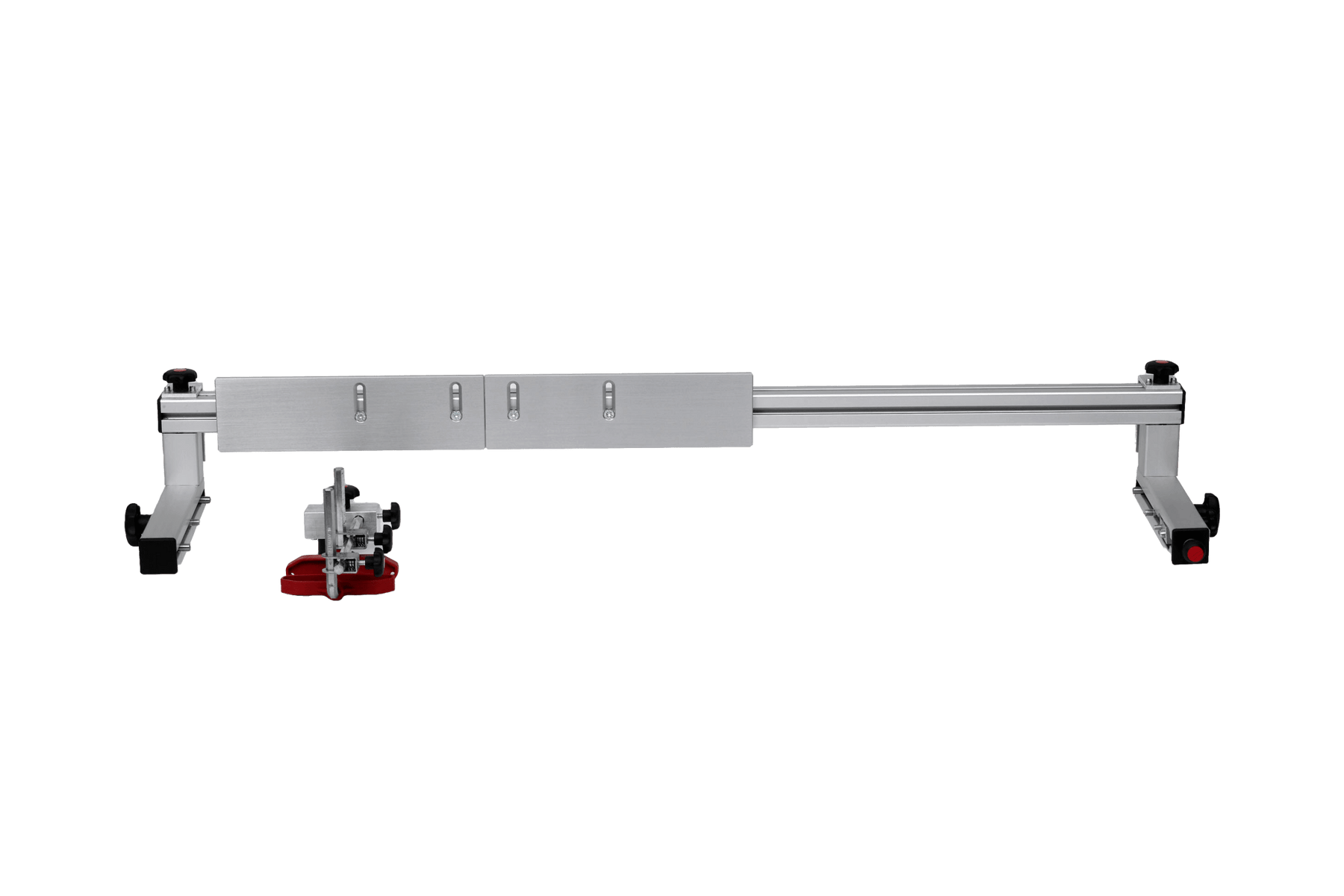

• Tussen spindels bewegen (Classic/Premium): de liniaal wordt vrij over het tafelblad verschoven en voor de betreffende aandrijfeenheid vastgezet – één aanslag voor alle gemonteerde gereedschappen.
• Na het werk opruimen: de liniaal wordt aan de achterkant van de machine opgehangen, zodat hij zowel opgeborgen als binnen handbereik is.

Past dit bij je freestafel?

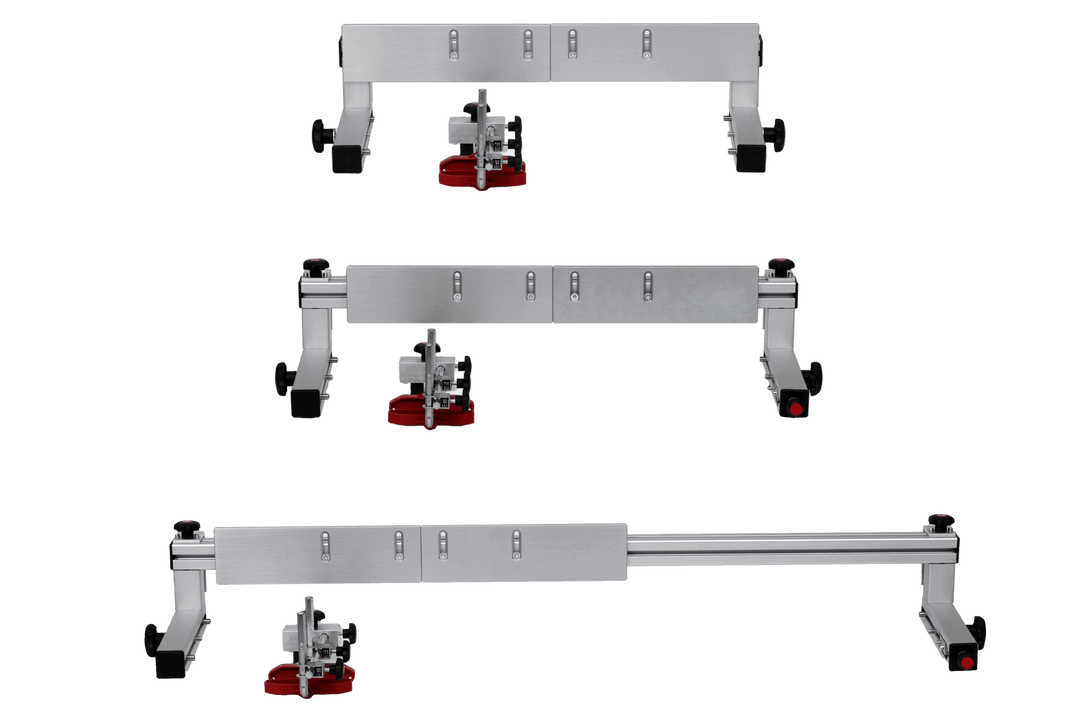

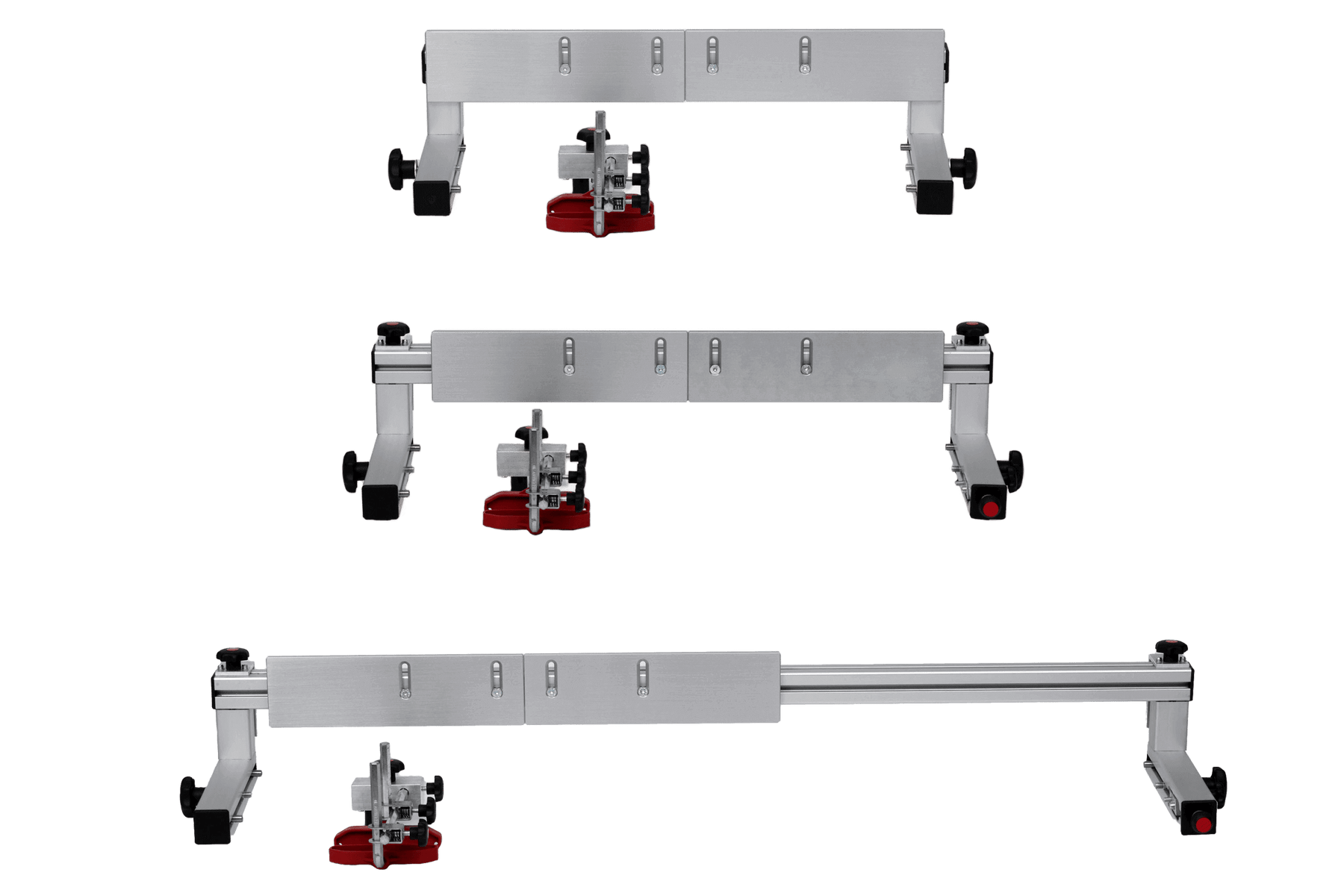

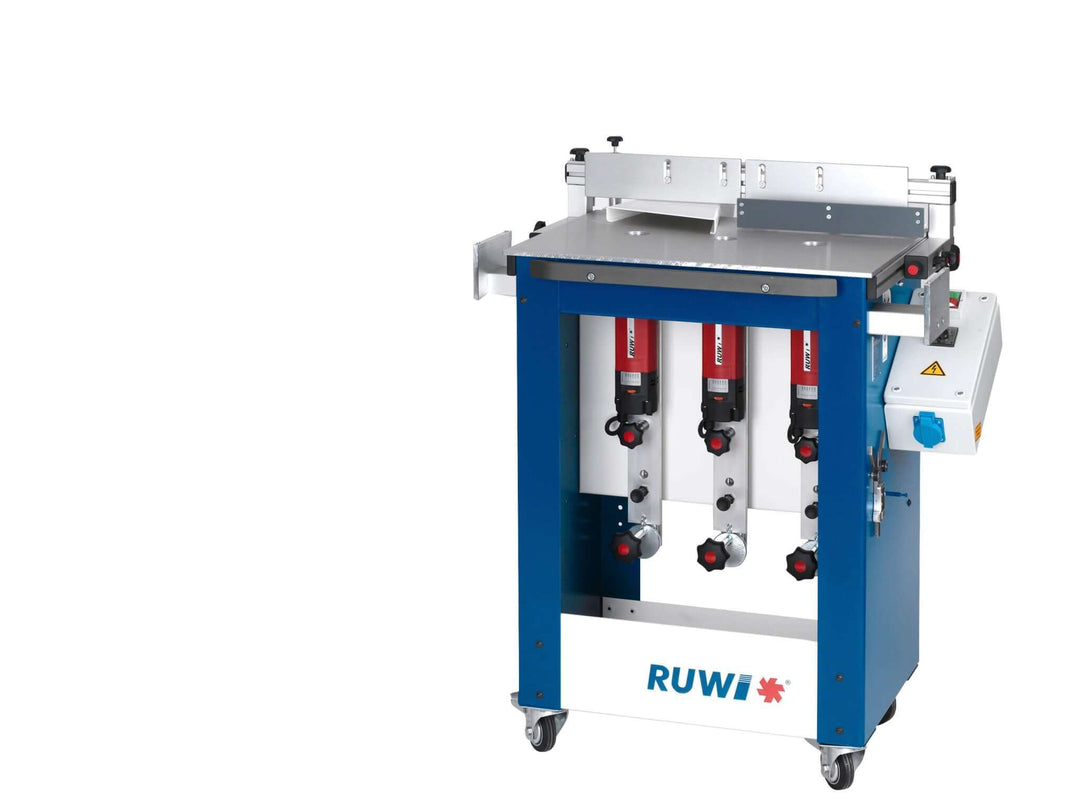

Bij het bestellen kies je op basis van het tafelmodel: freestafel Basic (zonder fijnafstelling van de diepte), freestafel Classic of freestafel Premium (beide met gereedschapsloze fijnafstelling van de diepte). Als je de freestafel Classic Performance hebt, kies je de Classic-uitvoering – deze heeft hetzelfde tafeloppervlak (640 × 500 mm) als de Classic.

Voor buiten- en binnenradii gebruik je de boogliner „RUWI ”, die direct op de aanslagliniaal wordt gemonteerd. De liniaal wordt in Duitsland vervaardigd.

Alle details

Materiaal
Materiaal: gefreesd, geanodiseerd aluminium

Aanslagbekken
Bekken: 2 × 300 mm, horizontaal en verticaal verschuifbaar
Opening: aanpasbaar aan de freesdiameter

Uitvoering
Fijnafstelling: afhankelijk van de uitvoering – Basic zonder fijnafstelling van de diepte, Classic en Premium met gereedschapsloze fijnafstelling van de diepte, tot op een tiende millimeter nauwkeurig
Montage: gereedschapsloos snelwisselsysteem, aan de achterzijde van de machine in te haken

Geschikte modellen
Compatibiliteit: afhankelijk van de uitvoering – Basic voor RUWI freestafel Basic, Classic voor RUWI freestafel Classic en Classic Performance, Premium voor RUWI freestafel Premium

Herkomst
Productie: vervaardigd in Duitsland
