Verticale klem met adapterplaat en snelspanner voor groef

Korte beschrijving

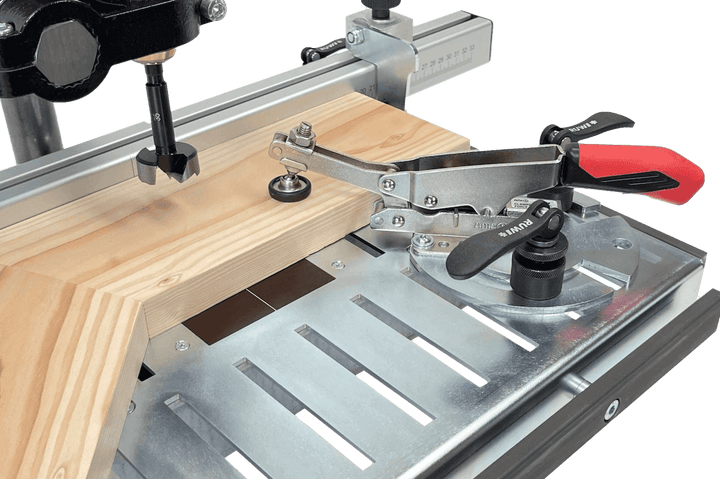

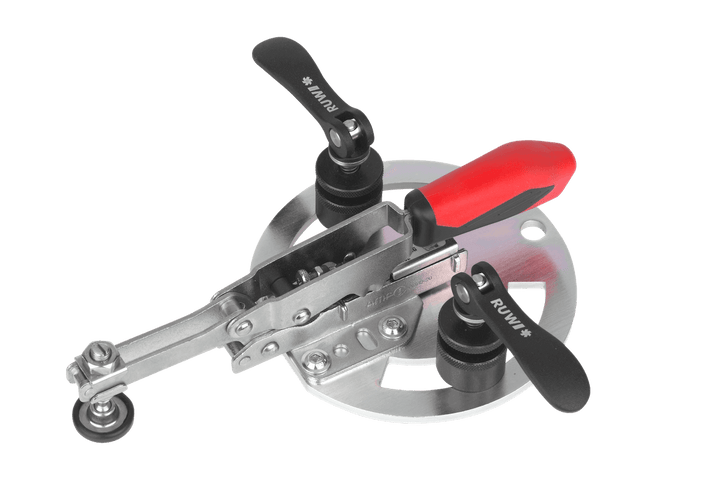

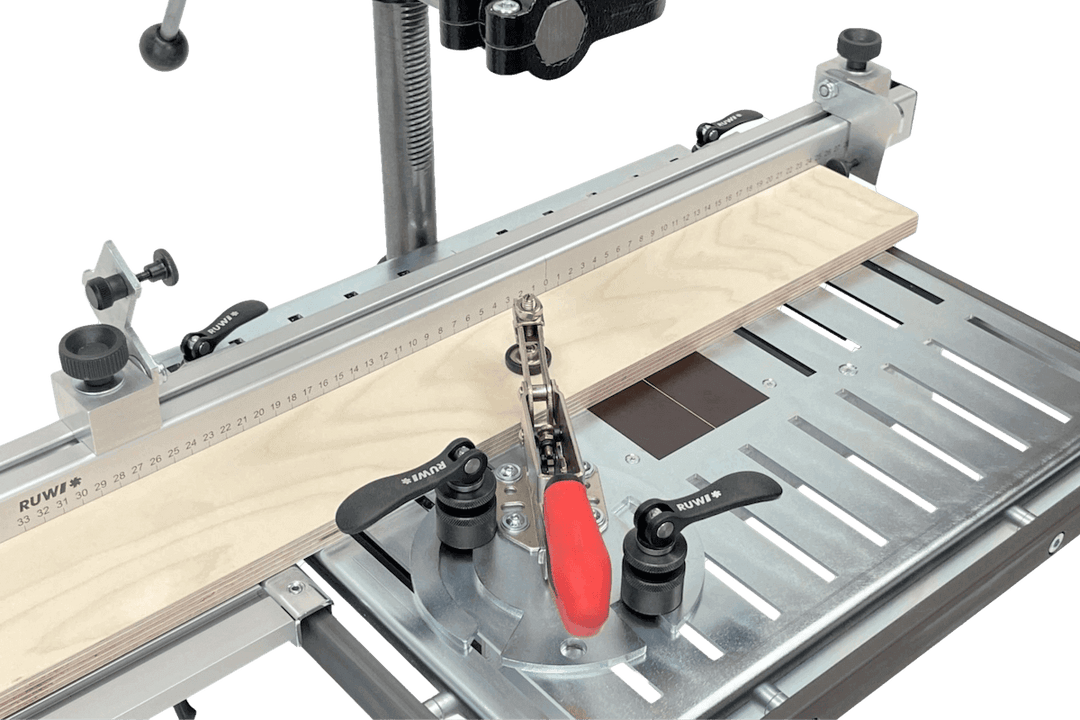

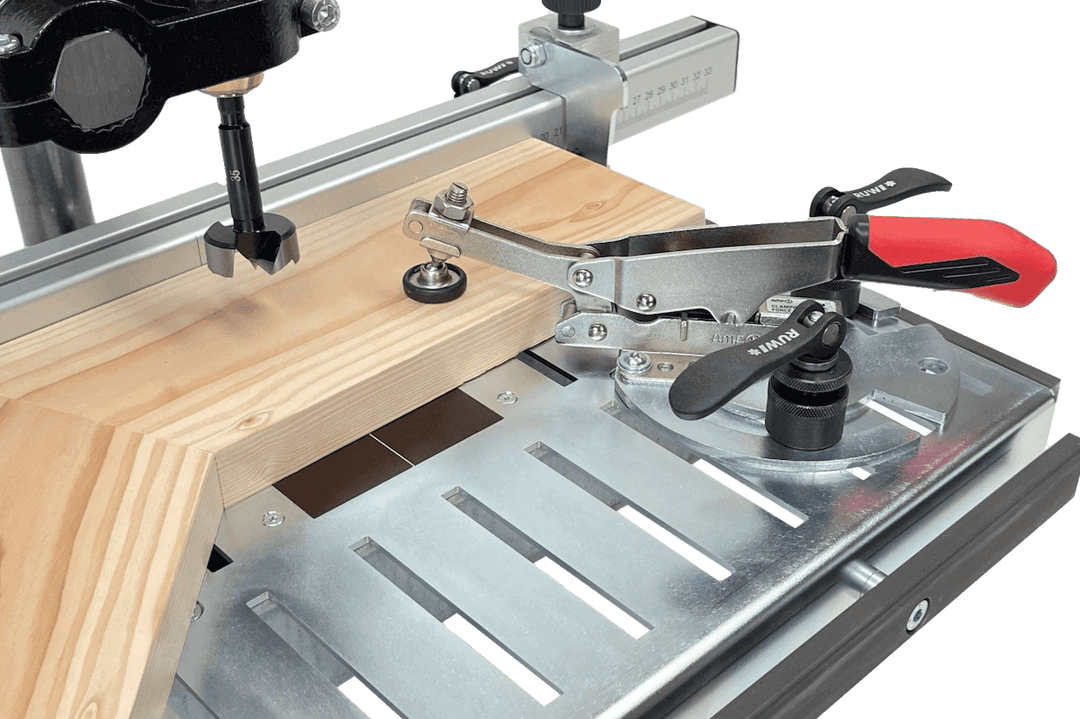

De RUWI verticale klem met adapterplaat houdt je werkstuk van bovenaf op de boortafel vast – een kniehefboomklem voor het RUWI-groefklemmenstelsel. Via twee excentrische snelspanners (Ø 30 mm) plaats je hem zonder gereedschap in de groef en stel je hem af. Dankzij de ronde adapterplaat met sleufgaten kun je de drukspindel vrij positioneren.

De automatische compensatie tot 40 mm past zich aan wisselende materiaaldiktes aan, zonder dat je iets hoeft bij te stellen; bij het openen schuift de arm 35 mm terug en komt het werkstuk vrij. Het klembereik bedraagt 14 mm, de lengte 244 mm.

De klem is ontworpen voor groefbreedtes van 8 tot 10 mm en wordt rechtstreeks in het groefklemmen-systeem van de boortafel geplaatst. Hij past ook op RUWI-lastafels met groeven en andere groeftafels met deze afmetingen. Een overzicht van de tafels vind je bij de RUWI-boortafels. Voor tafels met een 20 mm-gatraster in plaats van een groef is er de verticale klem met adapterplaat voor het 20 mm-gatraster.

Mogelijke toepassingen

• Werkstukken van bovenaf vastklemmen – zonder gereedschap via twee excentrische snelspanners (Ø 30 mm) in de groef
• Ronde adapterplaat met sleufgaten – drukspindel vrij te plaatsen
• Automatische compensatie tot 40 mm voor wisselende materiaaldiktes, terugslag van 35 mm bij het openen
• Voor groefbreedtes van 8–10 mm: RUWI-boortafel, lastafels met groef en andere groeftafels
• Klembereik 14 mm, lengte 244 mm

Downloads

RUWI-productcatalogus 2026 (PDF)
Handleiding snelspanner (PDF)

Alle details

• Afmetingen en gewicht
- Lengte 244 mm
- Eigen gewicht 1,4 kg

• Spanbereik en compensatie
- Spanbereik 14 mm
- Maximale compensatie 40 mm, automatische terugloop 35 mm

• Klemmen en compatibiliteit
- Twee excentrische snelspanners Ø 30 mm
- Voor groefbreedtes van 8 tot 10 mm, direct inzetbaar in het RUWI-groefklemmen
