horizontale spanner met adapterplaat en snelspanner voor groef

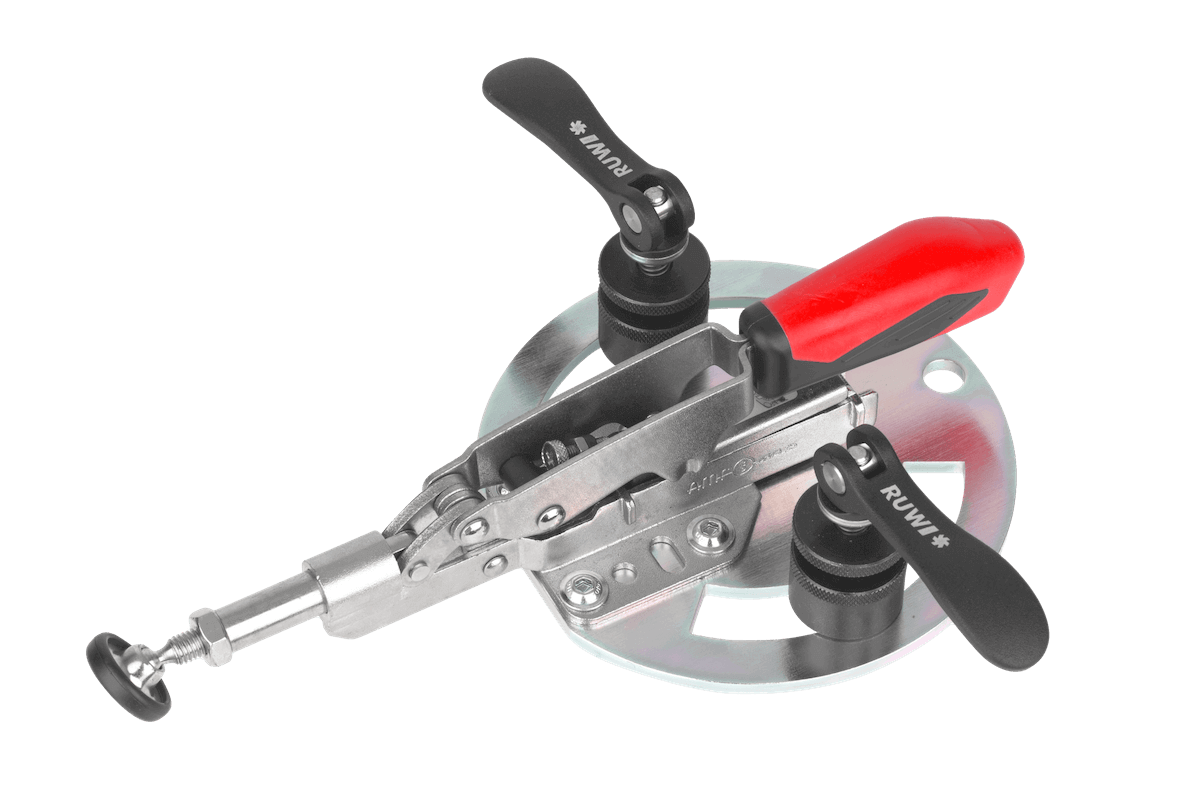

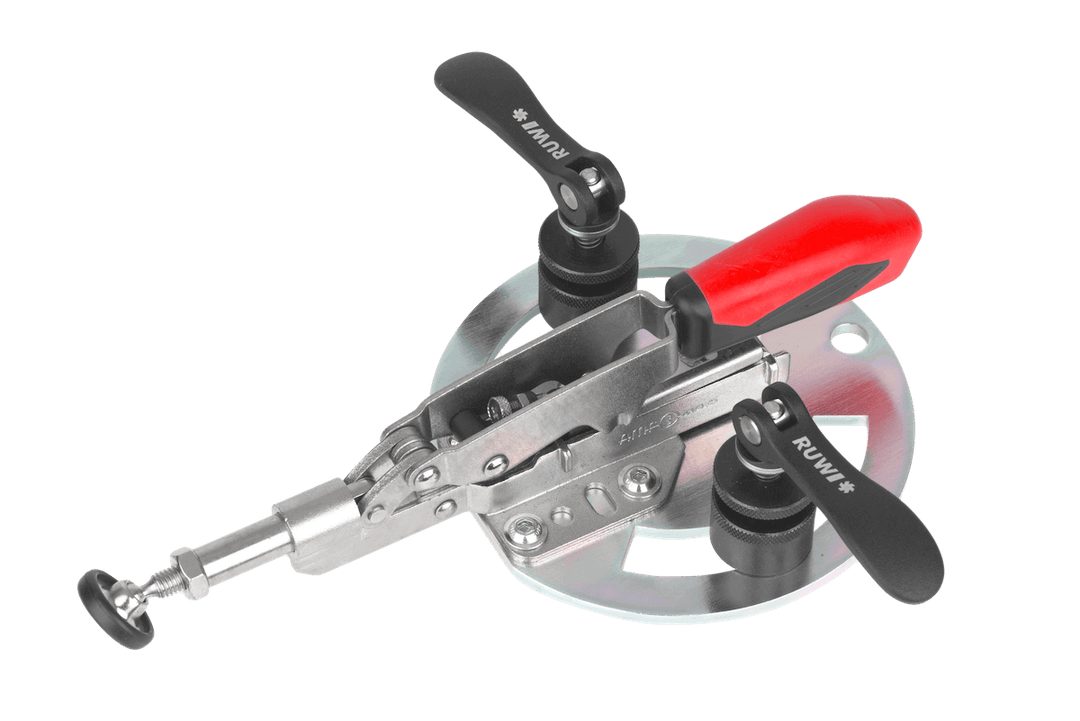

De RUWI horizontale spanner met adapterplaat en snelspanners drukt je werkstuk horizontaal tegen een aanslag of een tweede werkstuk – zijdelings op de boortafel, bijvoorbeeld voor kopboringen in lijsten en smalle meubelonderdelen. Via twee excentrische snelspanners (Ø 30 mm) plaats je hem zonder gereedschap in de groef; dankzij de ronde adapterplaat (Ø 140 mm) met langwerpige gaten kun je het drukpunt vrij positioneren.

De traploos verstelbare compensatie , met een bereik tot 35 mm, past zich aan wisselende materiaaldiktes aan; bij het openen schuift de klem automatisch 13 mm terug en geeft het werkstuk vrij. De excentrische snelklemmen klemmen met een spanbereik van 14 mm in groefbreedtes van 8 tot 10 mm – gewoon de hendel omzetten in plaats van schroeven.

Zo ga je ermee aan de slag

• Boren in de kopzijde van lijsten: het smalle werkstuk wordt tegen de aanslag gedrukt, de boormachine boort in de kopzijde – zonder dat je het werkstuk met één hand vast hoeft te houden.
• Gatenrijen doorlopen: hendel openen, 13 mm automatische terugstelling, onderdeel verschuiven, hendel sluiten – de gatenrij loopt door zonder dat er opnieuw hoeft te worden afgesteld.
• Drukpunt vrij instellen: de sleufgaten van de adapterplaat schuiven de spaninrichting traploos tegen de contouren van het werkstuk aan – de druk wordt precies daar uitgeoefend waar dat nodig is.
• zonder gereedschap Uitvoering: beide excentrische klemmen losmaken, de spanner naar de volgende groefpositie verplaatsen, de excentrische klemmen sluiten – het instelgereedschap blijft in de lade.

Past dit bij je tafel?

De spanner is geschikt voor groefbreedtes van 8 tot 10 mm: het groef-spansysteem van de RUWI boortafels (Basic, Classic, Premium), RUWI lastafels met groef en andere groeftafels in deze maat. Van bovenaf houdt de verticale spanner met adapterplaat vast; voor tafels met 20 mmgatenraster in plaats van groef is er de horizontale spanner voor de 20 mmgatenraster.

Downloads

• Handleiding snelspanner (PDF)

Alle details

Afmetingen en werking
Lengte: 253 mm
compensatie : tot 35 mm, automatisch 13 mm
adapterplaat : rond, Ø 140 mm

Spanmechanisme
Bevestiging: groef, snelspanner Ø 30 mm met excentriek (spanbereik 14 mm, groef 8 tot 10)

Gewicht
eigen gewicht : 1,4 kg
