Aluprofil-Schnellspanner

Schnellspanner für Handwerk, Maschinenbau und Industrie

Die RUWI Schnellspanner fixieren Werkstücke, Winkel und Anschläge werkzeuglos in der Nut von Aluprofilen, Nuttischen und Aufspannplatten, für Nut 6, 8 und 10. Statt an einer Flügelschraube zu drehen, legst du einen Exzenterhebel um und hältst je nach Baugröße bis 4 kN Spannkraft, in Sekunden statt über mehrere Schraubenumdrehungen. Das spart bei oft wechselnden Werkstücken und Anschlägen spürbar Zeit, in der Werkstatt wie im Vorrichtungs- und Maschinenbau.

Welcher Schnellspanner für deine Nut?

Die Wahl richtet sich nach der Nutbreite deines Profils und der Stärke des Bauteils. Drei Baugrößen decken den gängigen Bereich ab:

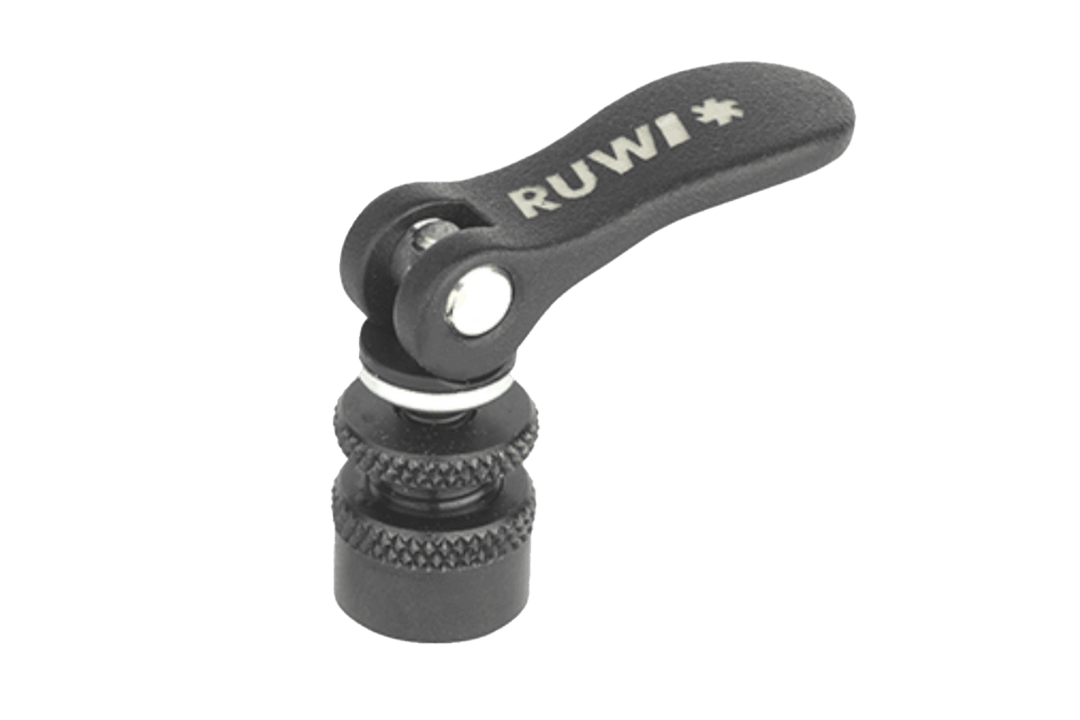

• Ø 15 mm für Nut 6: kompakt mit 34 mm Höhe, Spannbereich 0 bis 6 mm und rund 1,5 kN, für kleine Profile und leichte Aufgaben. Auch mit Außengewinde und Klemmmutter.

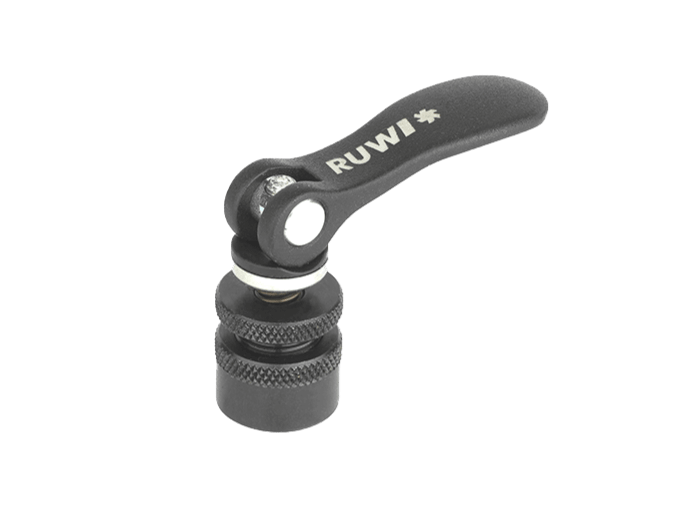

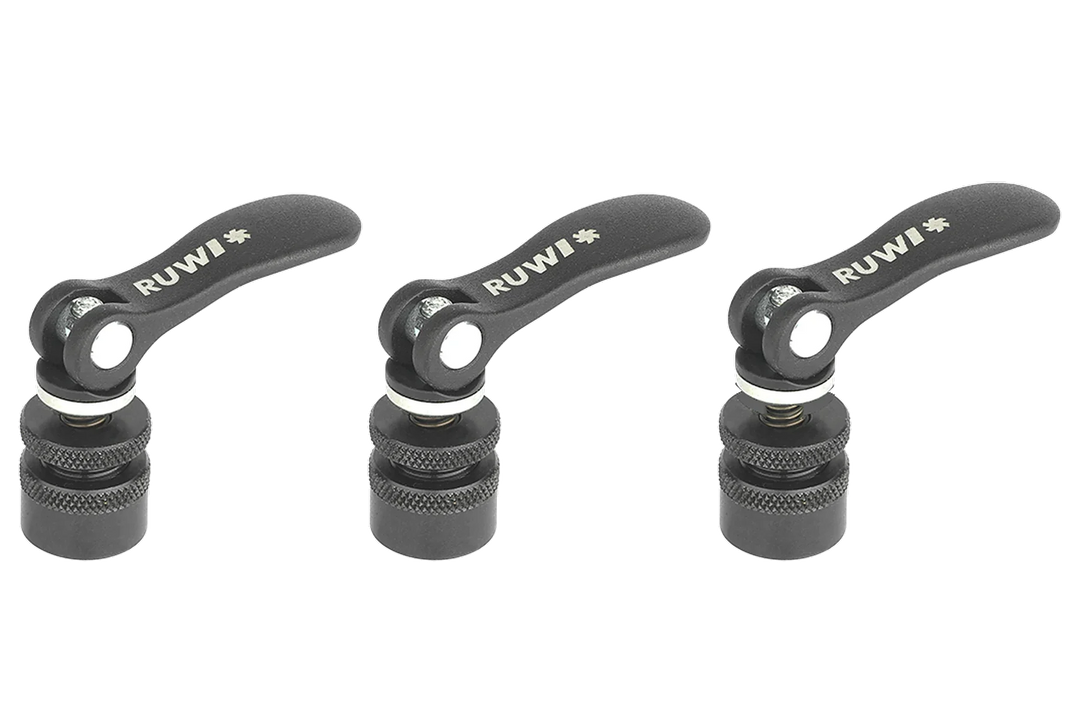

• Ø 20 mm für Nut 8 und Nut 10: die mittlere Baugröße mit 44 mm Höhe, Spannbereich 0 bis 8 mm und rund 2,5 kN. Für Nut 8 auch mit langem Hub (3 bis 12 mm), außerdem mit Außengewinde.

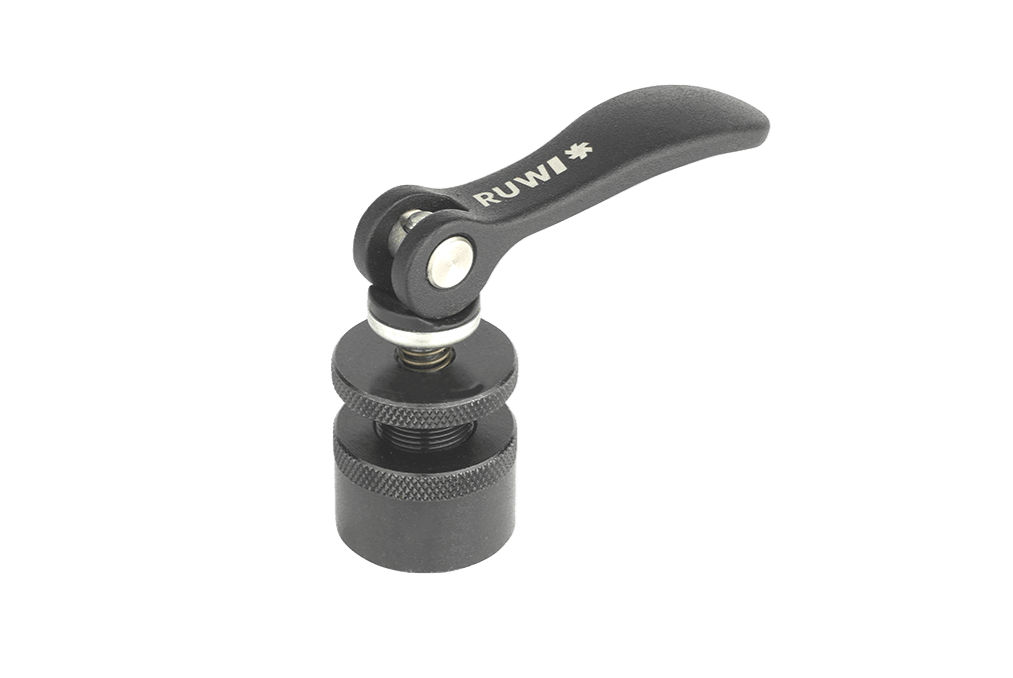

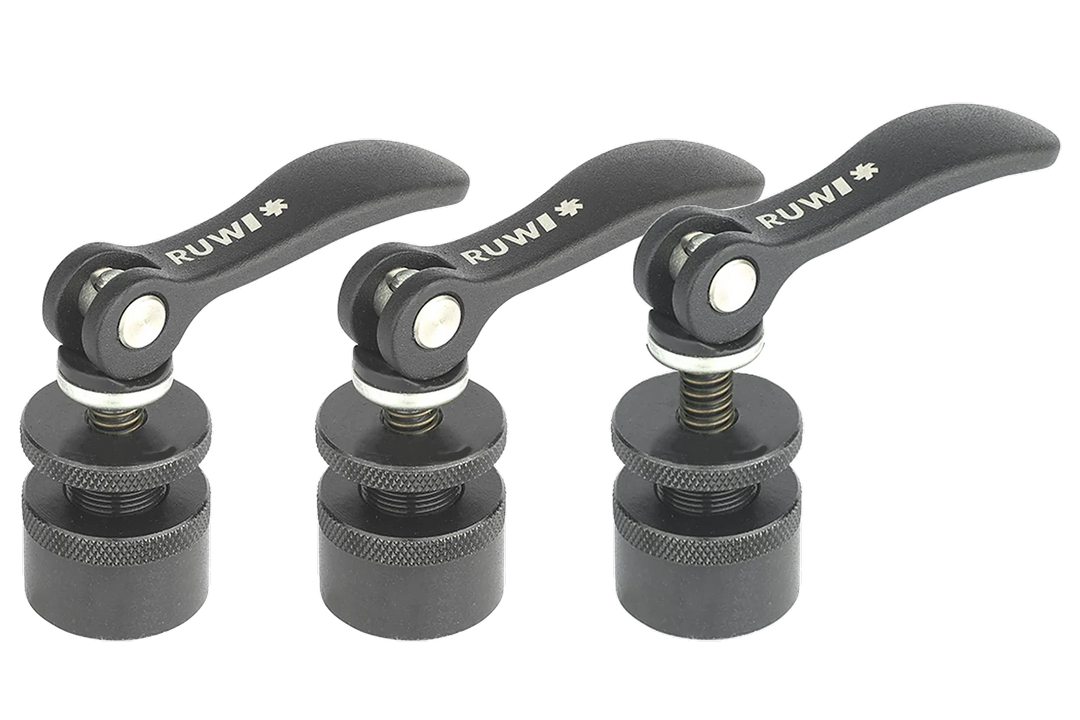

• Ø 30 mm für Nut 8 und Nut 10: die kräftigste Baugröße mit 63 mm Höhe, Spannbereich 2 bis 14 mm und rund 4 kN. Für Nut 8 auch mit langem Hub (14 bis 26 mm).

Die Spanner passen in Item-, Bosch- und weitere Systemprofile ebenso wie in Nuttische und Aufspannplatten. Entscheidend ist allein die Nutbreite, nicht Profilgröße oder Hersteller. Wer schnell einsteigen will, nimmt das Starter Set Nut 6 oder Nut 8.

Technische Konstruktion und Funktionsweise

Du setzt den Spanner an beliebiger Stelle von oben in die Nut und musst ihn nicht vom Profilende her einschieben. Du drückst ihn gegen die Federkraft nach unten, drehst ihn um 90 Grad und legst den Hebel um. Dabei zieht der Exzenter die Hammermutter gegen die Hinterschneidung der Profilnut: Dort sitzt sie formschlüssig und wird durch die Spannkraft zusätzlich kraftschlüssig festgeklemmt.

• Exzenterhebel: Der kurze Hebelweg vervielfacht die Handkraft, rund 90 bis 120 N genügen.
• Rändelring: Er stellt den Spannbereich stufenlos auf die Stärke des Bauteils ein.
• Materialien: Grundkörper aus brüniertem Stahl, verzinkte Hammermutter, Exzenterhebel aus pulverbeschichtetem Aluminiumguss, gefertigt in Deutschland.

So halten Anschläge und Werkstücke beim Bohren, Fräsen oder Montieren fest an ihrem Platz.

Ergonomie und Wirtschaftlichkeit

Zum Spannen genügt eine Hand: Du legst den Hebel um, während die andere das Werkstück hält. Du suchst kein Werkzeug, und am Widerstand des Hebels spürst du, ob die Klemmung sitzt. Jeder Spannvorgang dauert nur Sekunden. Das verkürzt die Rüstzeit und ermüdet weniger, wenn du oft umbaust. Und weil es so schnell geht, spannst du auch dort, wo du es unter Zeitdruck sonst weglassen würdest.

Preislich liegen die Spanner über einfachen Nutensteinen mit Flügelschraube. Bei oft wechselnden Werkstücken, in Serienfertigung und im Vorrichtungsbau holt die eingesparte Rüstzeit den Mehrpreis aber schnell wieder herein. Wo ein Anschlag einmal gesetzt wird und dann lange bleibt, reicht der einfache Nutenstein.

Anwendungsbereiche

• Holzbearbeitung und Werkstatt: Anschläge und den Maschinenschraubstock auf Bohr- und Frästischen fixieren, Werkstücke und Verleimrahmen spannen.
• Metall- und Maschinenbau: Vorrichtungsbau, Sensorhalterungen, Anschlagleisten in Profilgestellen, schnelles Umrüsten.
• CNC und Automation: Anschläge und Niederhalter auf Nuttischen, flexible Spannpunkte in Anlagen.
• Arbeitsplatz- und Messebau: Lean-Arbeitsplätze, Messewände und Aufbauten aus Aluprofil schnell auf- und abbauen.
• Aus- und Weiterbildung: Konstruktionen in der Lehrwerkstatt ohne Werkzeug immer wieder auf- und abbauen.

Zubehör und passende RUWI-Produkte

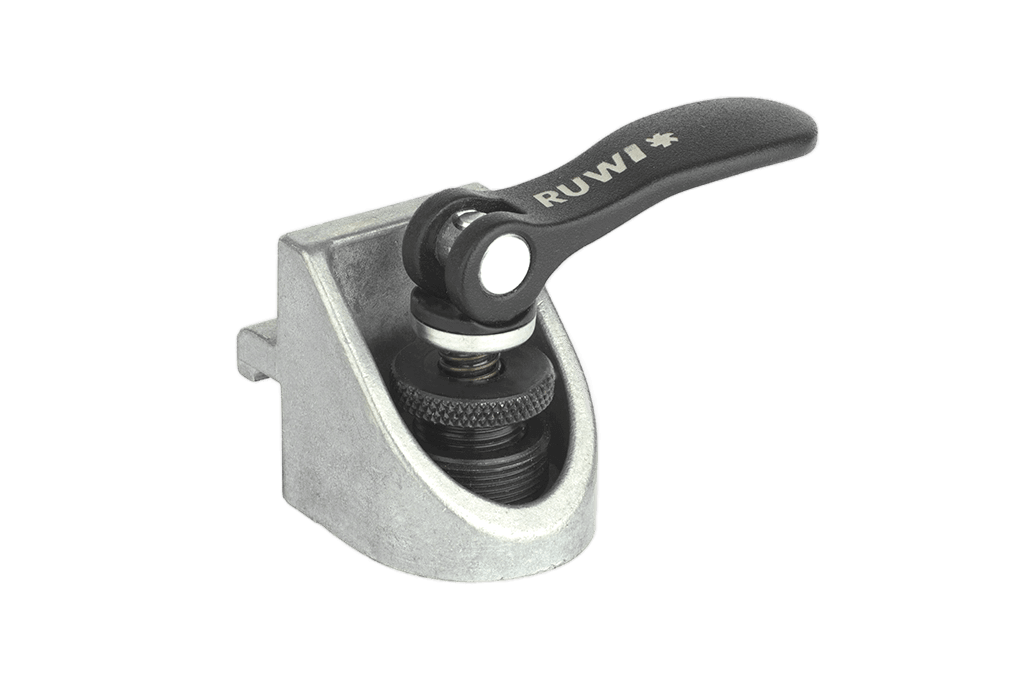

• Klemmwinkel mit Schnellspanner: verbindet Profile werkzeuglos im rechten Winkel.

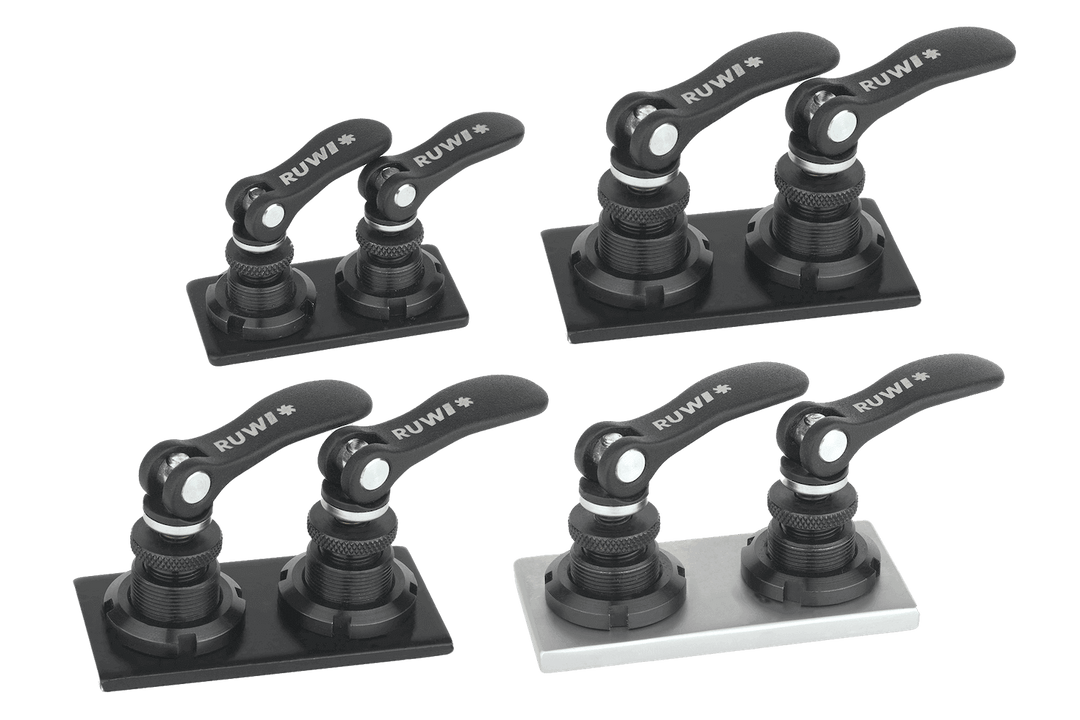

• Adapterplatte mit zwei Schnellspannern: verbindet parallel verlaufende Profile ohne Verschraubung.

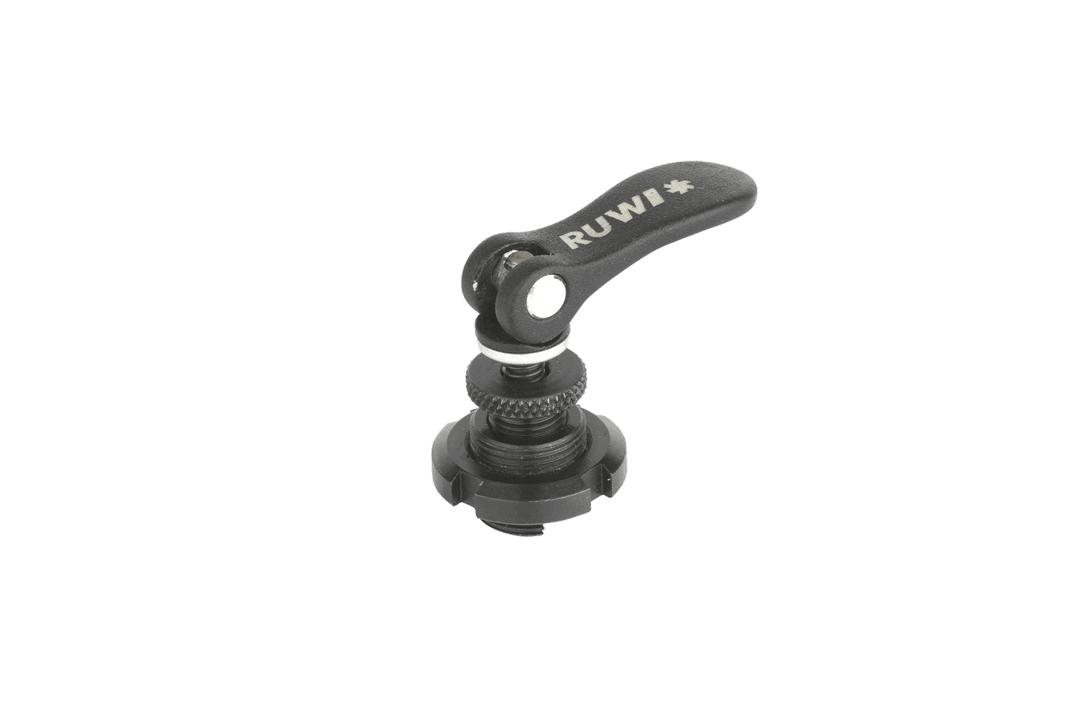

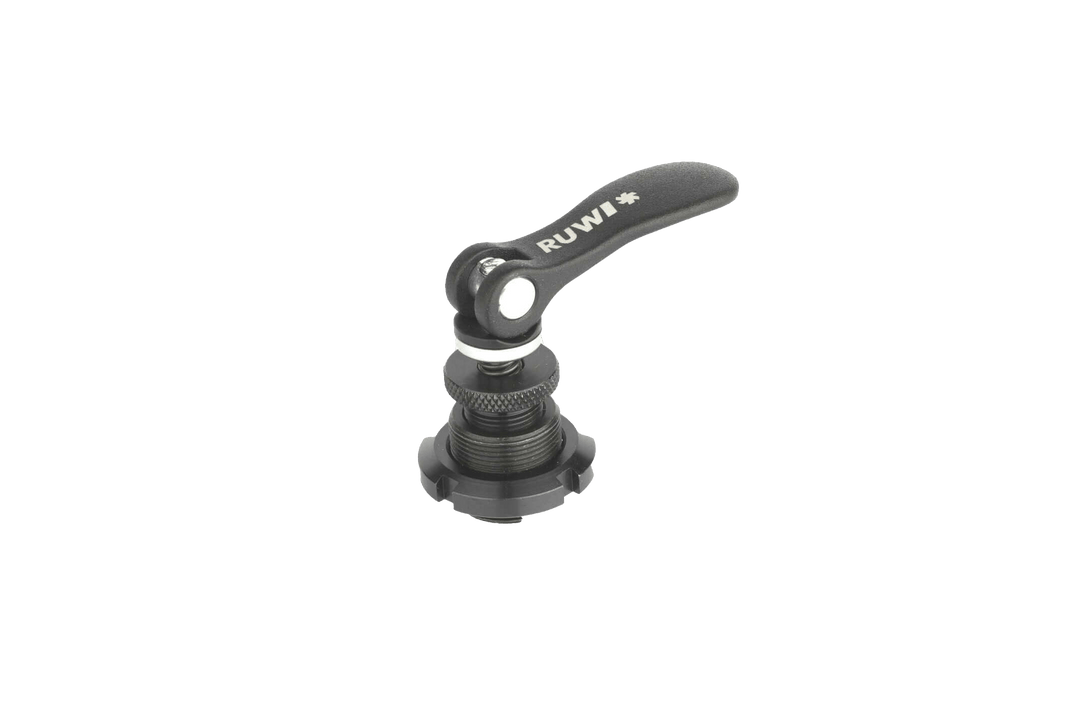

• Schnellspanner mit Außengewinde und Klemmmutter: wird fest in Bauteile wie Anschläge, Griffe oder Platten eingeschraubt, als Ø 15 mm oder Ø 20 mm.

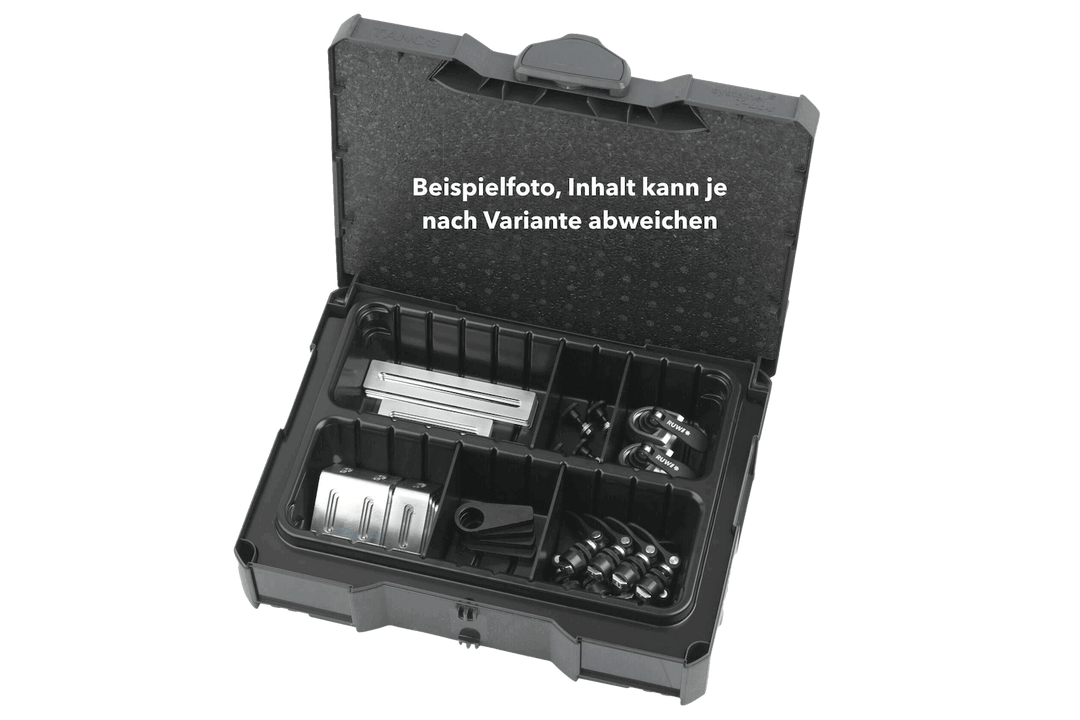

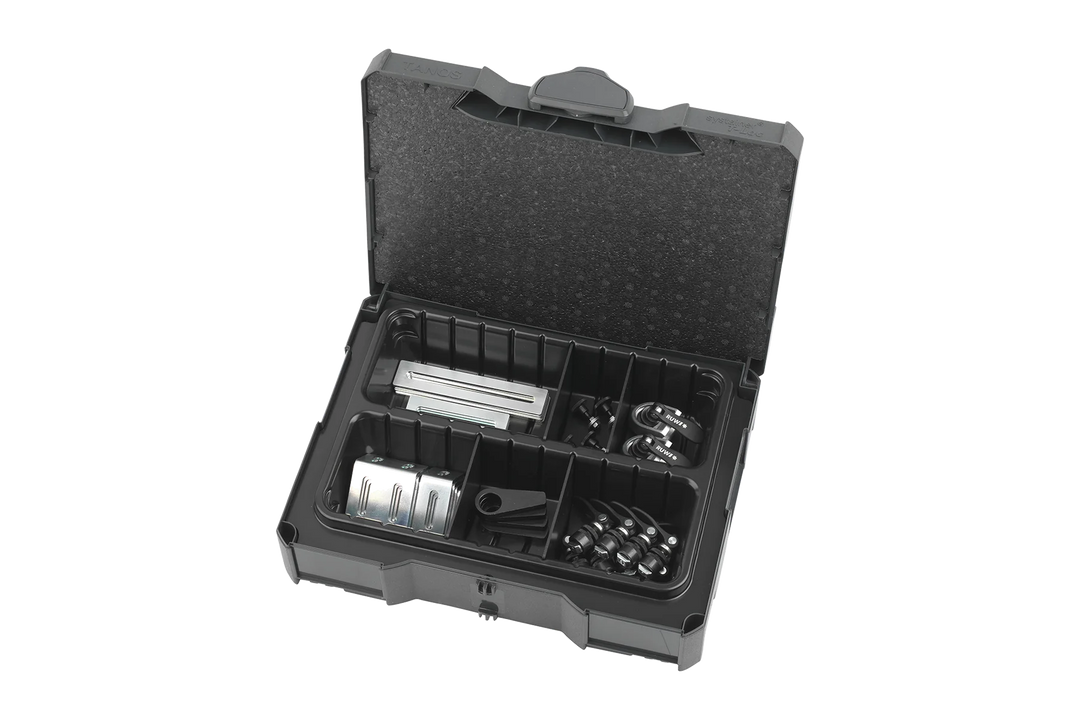

• Starter Sets Nut 6 und Nut 8: Spanner, Klemmwinkel und Adapterteile sortiert in einer Box.
• RUWI Bohrtische mit Nuten, in denen die Schnellspanner direkt greifen.

Kaufberatung

Drei Fragen führen dich zur richtigen Ausführung. Erstens die Nutbreite deines Profils: Für Nut 6 gibt es den Ø 15, für Nut 8 und Nut 10 wählst du zwischen Ø 20 und Ø 30. Zweitens Spannkraft und Spannbereich: Der Ø 20 passt für die meisten Fälle, der Ø 30 für höhere Kräfte. Für dickere Bauteile oder tiefere Nuten nimmst du die Ausführung mit langem Hub, die es für Nut 8 gibt. Drittens das Zubehör: Brauchst du Klemmwinkel, Adapterplatte oder einen Spanner mit Außengewinde? Bist du unsicher, ruf an unter +49 7402 8414, wir helfen dir bei der Auswahl.
