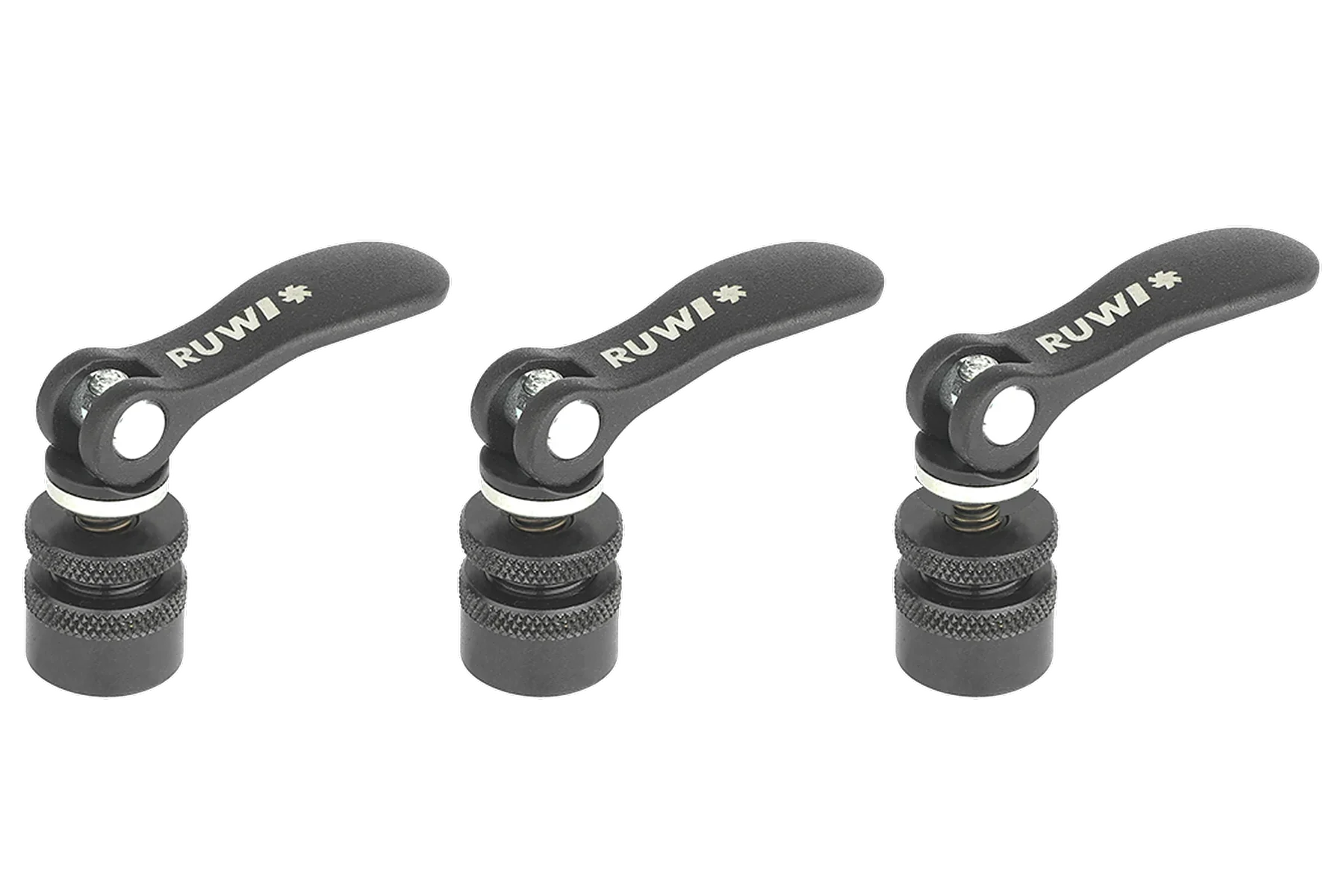

Der RUWI Schnellspanner Ø 20 mm fixiert Werkstücke, Anschläge und Führungselemente werkzeuglos in der Nut von Aluprofilen und Nuttischen und ist für Nut 8 und Nut 10 sowie für Nut 8 mit langem Hub erhältlich. Statt einen Nutenstein mit dem Inbusschlüssel festzuschrauben, legst du einfach den Exzenterhebel um – die Spannstelle hält in Sekunden und lässt sich genauso schnell wieder lösen. Eingesetzt wird er von oben an jeder beliebigen Stelle der Nut: Hebel hochstellen, gegen die Federkraft in die Nut drücken, um 90 Grad drehen und den Hebel umlegen. Gelöst wird in umgekehrter Reihenfolge; die einzelnen Schritte zeigt die Anleitung unter Downloads.

Beim Umlegen des Hebels zieht ein Exzenter die Hammermutter nach oben gegen die Hinterschneidung der Profilnut: Dort sitzt sie formschlüssig und wird durch die Spannkraft zusätzlich kraftschlüssig festgeklemmt. So bringst du mit rund 100 N Handkraft eine Spannkraft von etwa 2,5 kN auf, die Werkstücke und Anschläge im Vorrichtungsbau sicher an ihrem Platz hält. Am Rändelring stellst du den Spannbereich auf die Stärke des Bauteils ein, das du zwischen Spanner und Profil klemmst: 0 bis 8 mm bei der Standardausführung, 3 bis 12 mm beim langen Hub. Mit 44 mm Gesamthöhe, beim langen Hub 47 mm, baut der Spanner dabei flach und ragt kaum in den Arbeitsbereich. Der Grundkörper ist aus brüniertem Stahl, die Hammermutter verzinkt und der Exzenterhebel aus pulverbeschichtetem Aluminiumguss, gefertigt in Deutschland.

So arbeitest du damit

Anschläge und Führungen setzen: Werkstücke, Anschläge und Führungselemente fixierst du direkt in der Profilnut, indem du den Hebel umlegst, statt Nutensteine einzufädeln und zu verschrauben.

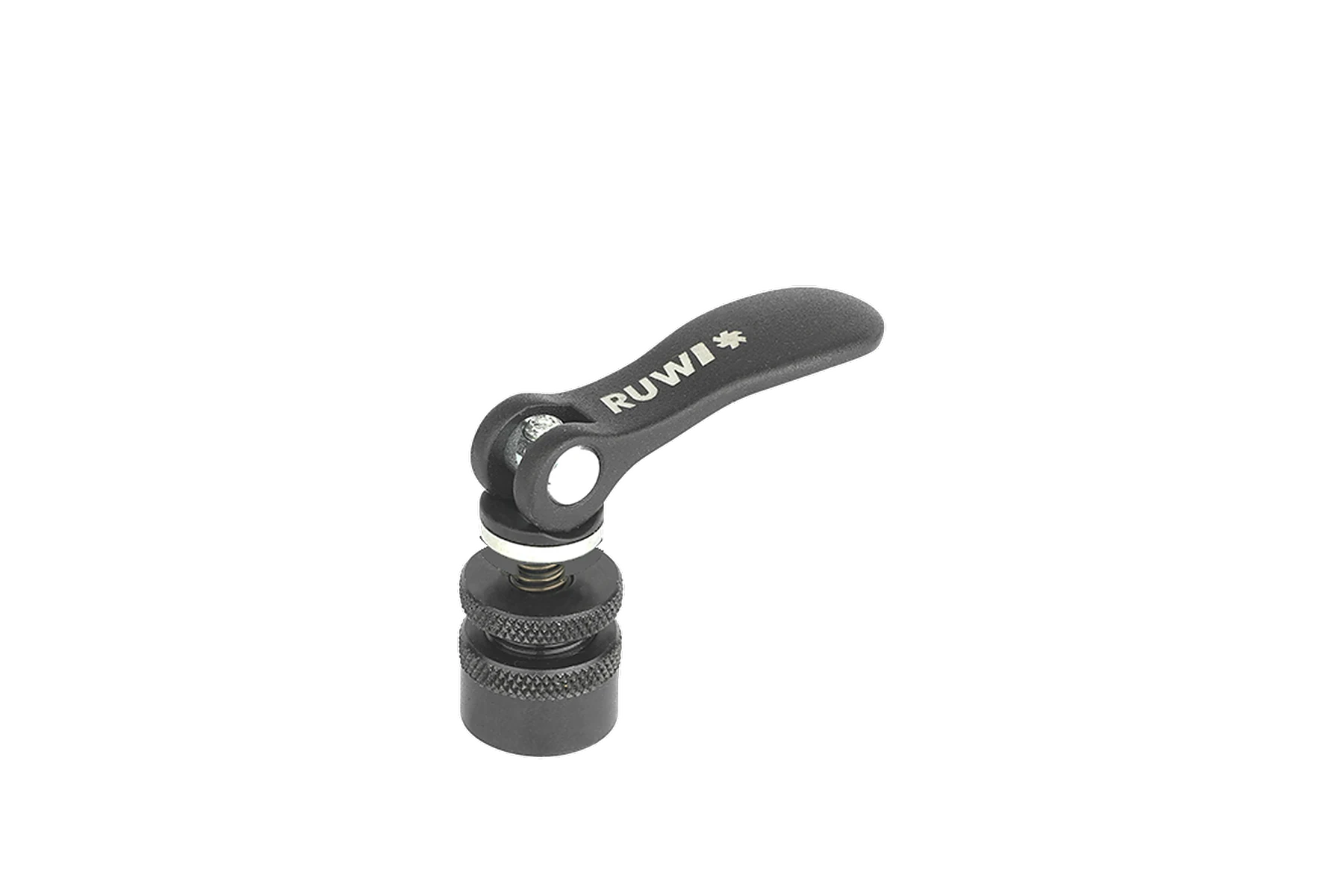

Dickere Bauteile und tiefere Nuten mit langem Hub: Mit 3 bis 12 mm Spannbereich hält die Ausführung mit langem Hub auch dickere Bauteile, Werkstücke, Werkzeuge und Materialien fest. Durch die längere Zugstange greift sie außerdem in Profile und Nuttische mit tieferer Nut.
Winkel mit Langloch klemmen: Anschlagwinkel und Halter mit Langloch setzt du stufenlos an die gewünschte Position; der Spannbereich deckt übliche Blechstärken ab.
Vorrichtungs- und Betriebsmittelbau: Modulare Aufbauten lassen sich in Sekunden setzen und versetzen – senkrecht ebenso wie waagerecht in seitlichen Nuten –, und die Spannstelle wandert ohne Rüstwerkzeug mit dem Aufbau mit.
Feste Spannstellen kombinieren: Zusammen mit Klemmwinkeln und Anschlägen baust du wiederkehrende Positionen auf, die sich bei Bedarf schnell umstellen lassen.

Passt das zu deinem Aluprofil?

Beim Bestellen wählst du die Ausführung: Nut 8, Nut 10 oder Nut 8 mit langem Hub. Der Spanner passt in Item-, Item-kompatible und Bosch-Profile sowie in weitere Systemprofile, Nuttische und Aufspannplatten mit dieser Nutbreite – entscheidend ist allein die Nutbreite, nicht die Profilgröße oder der Hersteller.

Brauchst du mehr Spannkraft oder einen größeren Spannbereich, ist der Schnellspanner Ø 30 mm mit rund 4 kN und bis zu 26 mm Spannbereich die kräftigere Wahl. Die kleinere Baugröße für Nut 6 sowie die Ausführungen mit Außengewinde und Klemmmutter für den festen Einbau in Bauteile findest du in der Schnellspanner-Übersicht.

Downloads

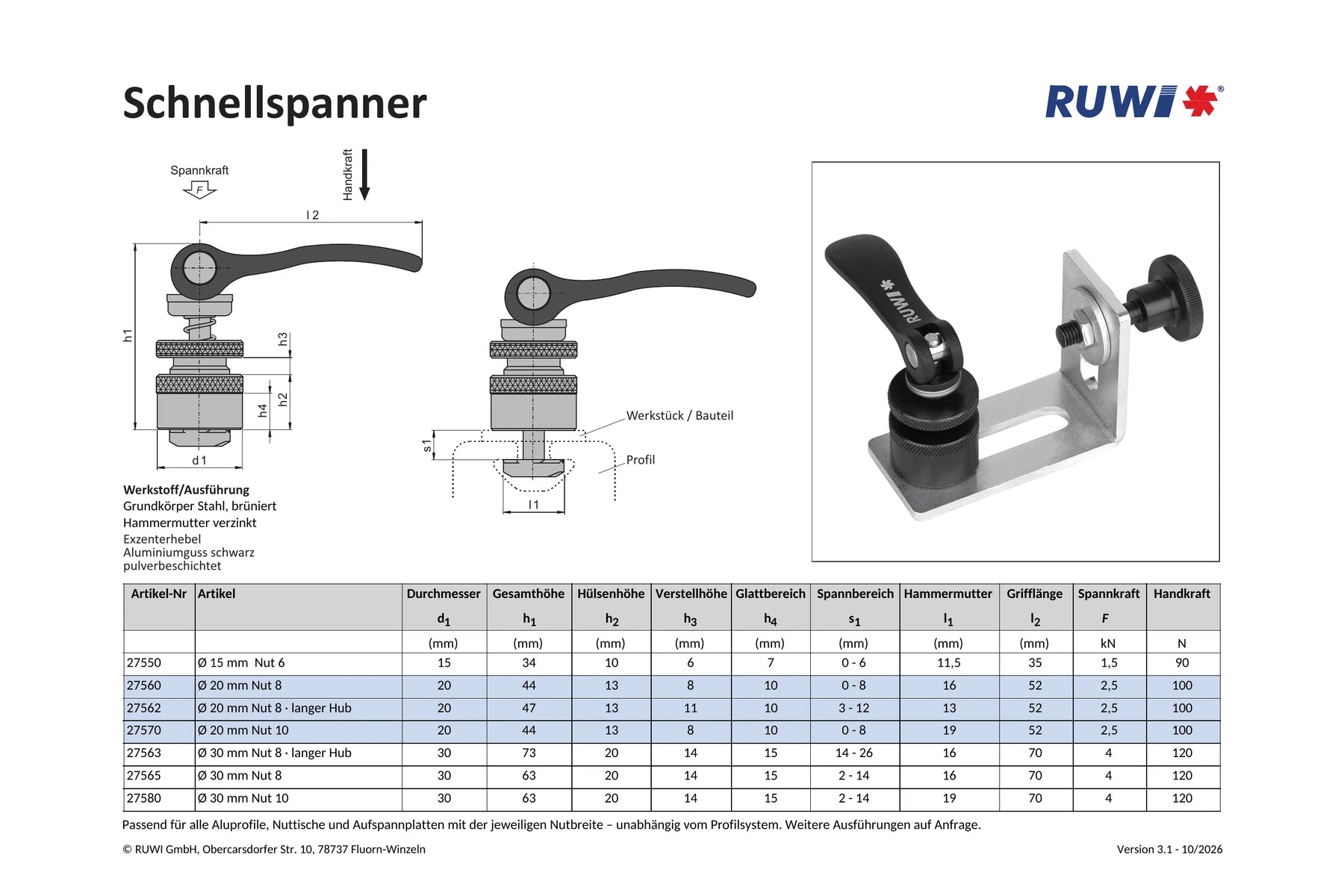

Alle Details

Abmessungen
Grundkörper: Ø 20 mm
Gesamthöhe: 44 mm (Nut 8, Nut 10) oder 47 mm (Nut 8 · langer Hub)
Hülsenhöhe: 13 mm
Verstellhöhe: 8 mm (Nut 8, Nut 10) oder 11 mm (Nut 8 · langer Hub)
Glattbereich: 10 mm
Spannbereich: 0 bis 8 mm (Nut 8, Nut 10) oder 3 bis 12 mm (Nut 8 · langer Hub)
Grifflänge: 52 mm
Hammermutter Länge: 16 mm (Nut 8), 19 mm (Nut 10) oder 13 mm (Nut 8 · langer Hub)

Material
Grundkörper: Stahl, brüniert
Hammermutter: Stahl, verzinkt
Exzenterhebel: Aluminiumguss, pulverbeschichtet

Kompatibilität
Nutbreite: 8 mm (RUWI27560, RUWI27562) oder 10 mm (RUWI27570)
Profile: Aluminium-Systemprofile (Item, Item-kompatibel, Bosch und weitere Systemprofile)
Tische: Nuttische und Aufspannplatten mit Nut 8 oder Nut 10

Kräfte
Spannkraft: ca. 2,5 kN
Handkraft: ca. 100 N
