Spannsystem Starter Set Nut 6

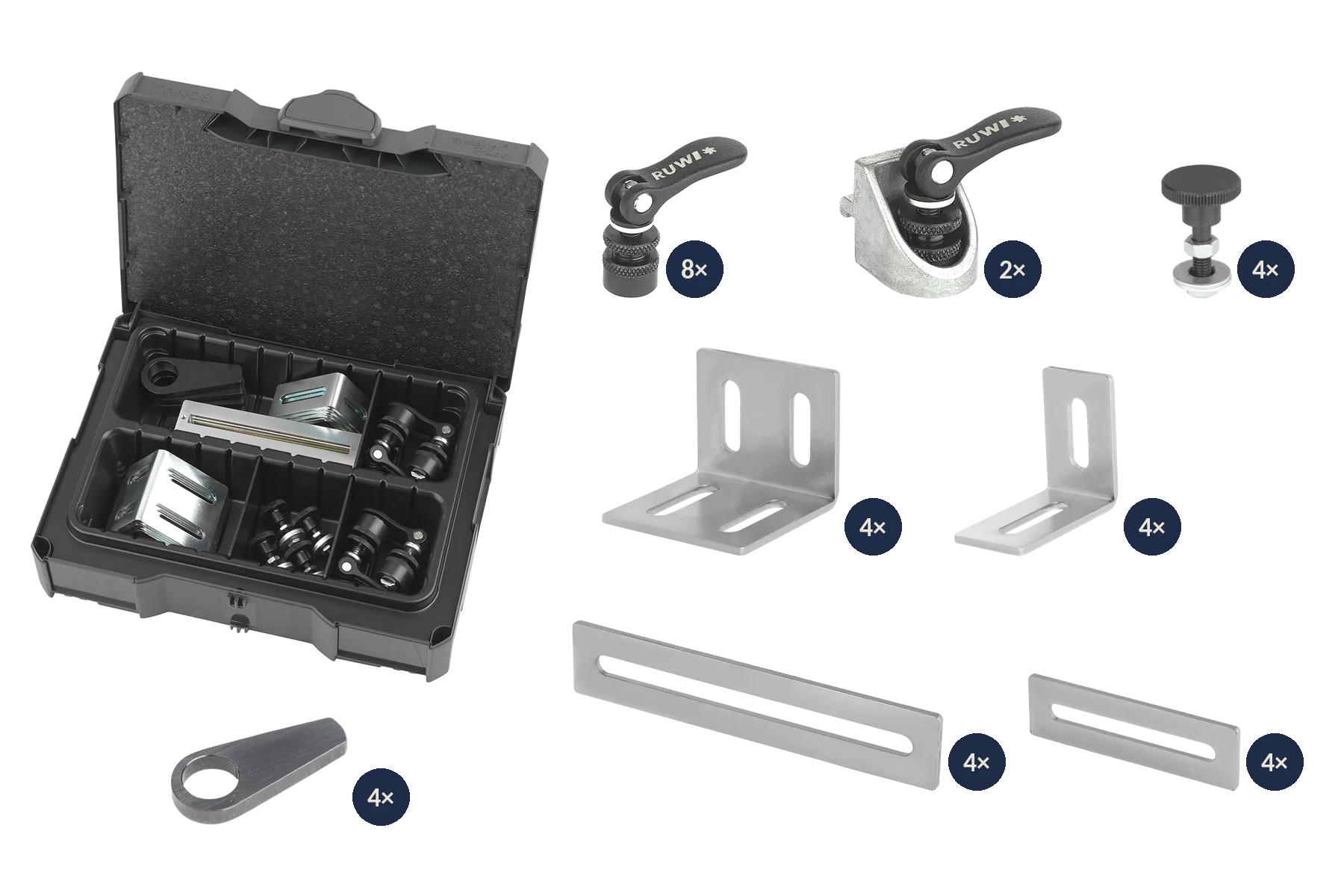

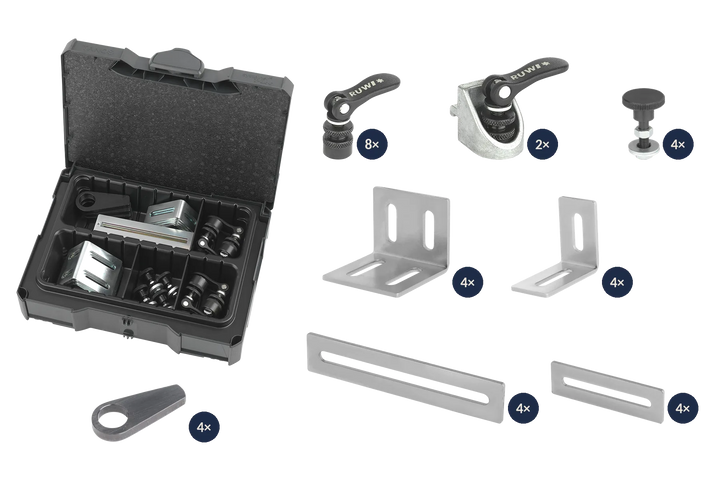

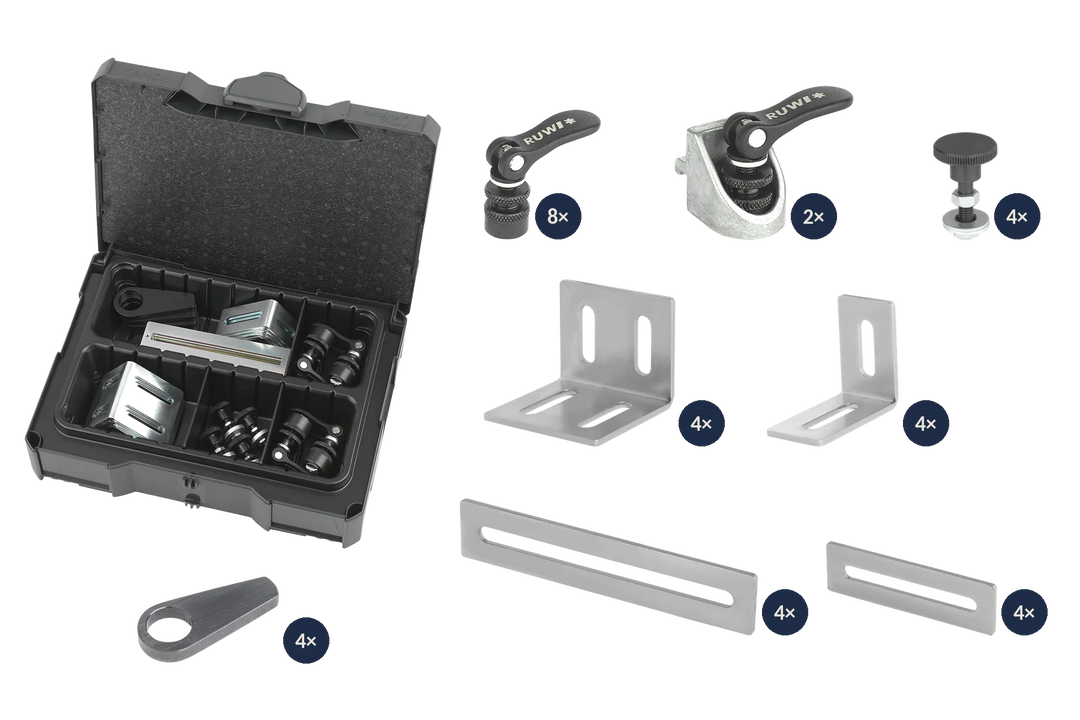

Das RUWI Spannsystem Starter Set ist ein kompletter Baukasten für werkzeugloses Arbeiten mit Nut-6-Profilen – für Handwerk und Industrie. Damit verbindest du Profile im rechten Winkel, fixierst sie parallel zueinander und spannst Bauteile, Anschläge und Werkstücke, alles ohne Schrauben und Werkzeug. Die Teile liegen sortiert in einem Systainer (400 × 300 × 105 mm) mit variabler Facheinteilung: 8 Schnellspanner Ø 15 mm, 2 Klemmwinkel mit Schnellspanner, 4 Exzenterspanner Ø 15 mm, je 4 Adapterwinkel und Adapterplatten in Klein und Groß sowie 4 Anschlagschrauben. Statt die Teile einzeln zusammenzukaufen, hast du den ganzen Grundstock für deine Aufbauten direkt griffbereit.

Herzstück sind die Schnellspanner: Du setzt sie von oben an beliebiger Stelle in die Nut, drückst sie gegen die Federkraft nach unten, drehst sie um 90 Grad und legst den Hebel um. Dabei zieht ein Exzenter die Hammermutter gegen die Hinterschneidung der Profilnut und klemmt das Bauteil mit rund 1,5 kN fest; die Spannhöhe stellst du am Rändelring ein, gelöst wird in umgekehrter Reihenfolge. Die Adapterplatten und Adapterwinkel mit Langloch klemmst du mit den Spannern stufenlos an der gewünschten Position fest, die Klemmwinkel ziehen ein aufliegendes Profil fest auf seine Unterlage, und die Anschlagschrauben setzen feste Anschlagpunkte. Die Exzenterspanner steckst du auf einen Schnellspanner, der in der Nut fixiert ist und als Drehachse dient: Drehst du den Exzenterspanner, drückt ihn die exzentrische Bohrung gegen das Werkstück und presst es fest gegen einen Anschlag.

So arbeitest du damit

• Profile winklig verbinden: Mit den Klemmwinkeln setzt du Querprofile in Sekunden an und ziehst sie mit einem Hebelgriff fest auf das untere Profil, statt Winkel zu verschrauben.
• Profile parallel fixieren: Mit den Adapterplatten und je zwei Schnellspannern verbindest du parallel verlaufende Profile werkzeuglos und löst sie genauso schnell wieder.
• Anschläge und Bauteile spannen: Adapterwinkel, Anschlagschrauben und Schnellspanner werden zu Anschlägen, Auflagen und Bauteilhaltern, die du über die Langlöcher stufenlos positionierst und beim nächsten Werkstück in Sekunden versetzt.
• Werkstücke seitlich spannen: Mit Exzenterspanner und Schnellspanner als Drehachse drückst du Werkstücke stufenlos gegen einen Anschlag. Das passt sich durch einfaches Verdrehen unterschiedlichen Werkstückbreiten an, ohne dass du den Aufbau versetzen musst.
• Lean-Arbeitsplätze und Messebau: Arbeitsplätze, Materialbereitstellung, Displays und Präsentationsaufbauten stellst du schnell zusammen und baust sie genauso schnell wieder um oder ab.
• Aus- und Weiterbildung: In Berufsschule und Lehrwerkstatt bauen Auszubildende Konstruktionen immer wieder auf und ab, ohne dass Profile und Gewinde verschleißen.
• Immer sortiert zur Hand: Die variable Facheinteilung hält jedes Teil an seinem Platz, der Tragegriff macht den Systainer mobil, und er lässt sich mit anderen Systainern verbinden – so nimmst du das Set an jeden Arbeitsplatz mit und packst es danach vollständig wieder ein.

Passt das zu deinem Aluprofil?

Das Set ist auf Nut 6 ausgelegt. Die Schnellspanner und damit auch Adapterplatten und Adapterwinkel passen in Item-, Item-kompatible und Bosch-Profile ebenso wie in weitere Systemprofile, Nuttische und Aufspannplatten mit Nutbreite 6 mm – entscheidend ist allein die Nutbreite. Nur bei den Klemmwinkeln muss das aufliegende Profil, in das die Nase greift, ein Item- oder Item-kompatibles Profil sein. Für Profile mit Nut 8 gibt es das Starter Set Nut 8. Einzelne Komponenten findest du unter Adapter und Anschläge und in der Schnellspanner-Übersicht.

Downloads

• Anleitung Schnellspanner (PDF)
• Anleitung Klemmwinkel (PDF)
• Datenblatt Schnellspanner (PDF)

Alle Details

Set
Inhalt: rund 30 Teile für Nutbreite 6 mm

Kompatibilität
Profile: Item-kompatible Profile (30 mm)

Aufbewahrung
Box: mit variabler Facheinteilung
Maße: 400 × 300 × 105 mm
