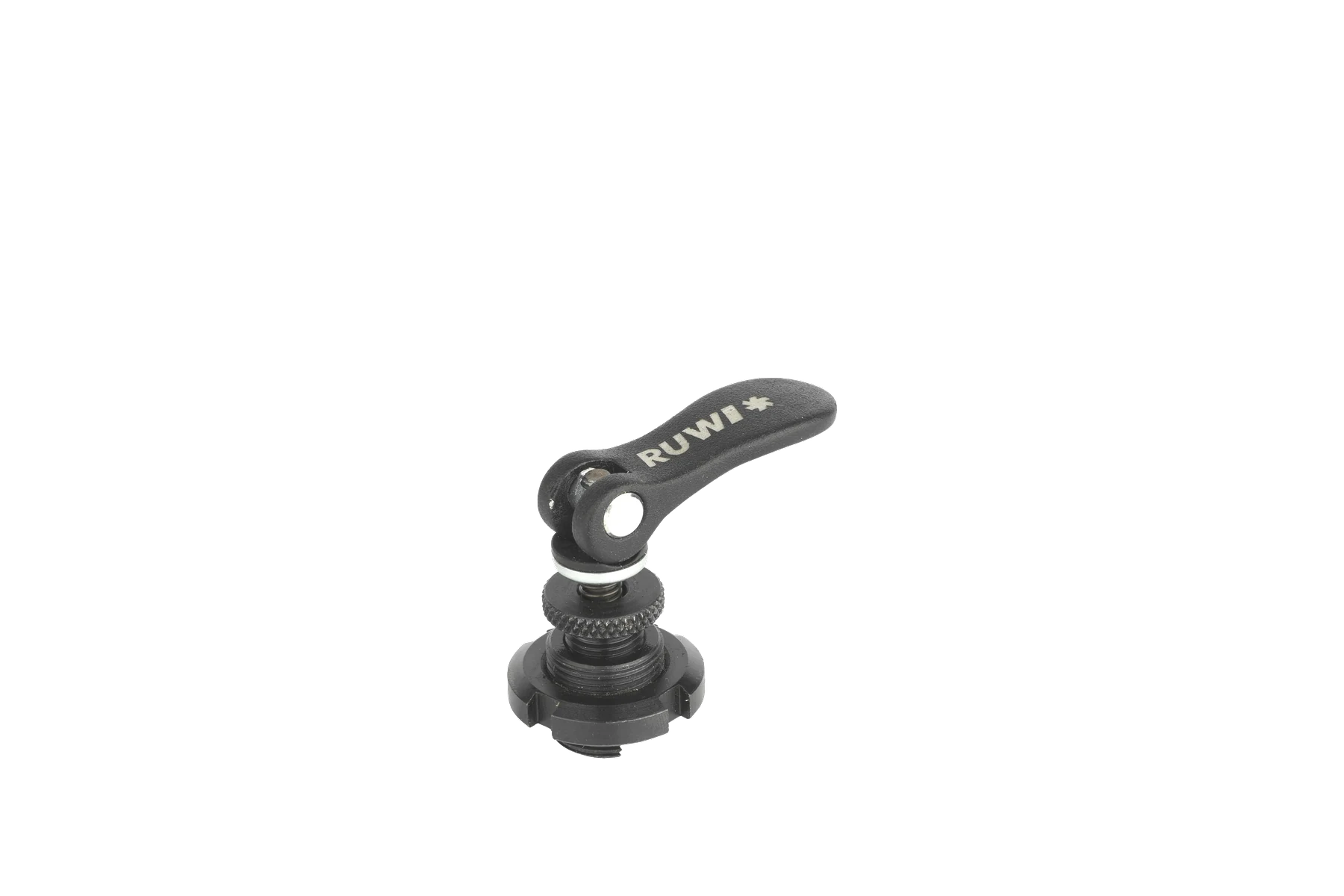

Schnellspanner Ø 15 mm mit Außengewinde und Klemmutter für Nut 6

Der RUWI Schnellspanner Ø 15 mm mit Außengewinde und Klemmmutter wird fest in dein Bauteil eingeschraubt – ob Anschlag, Griff, Platte, Halter oder ein anderes Anbauteil – und fixiert dieses werkzeuglos in der Nut 6 von Aluprofilen, Nuttischen und Aufspannplatten. Dazu schraubst du ihn über sein Außengewinde M15 × 1 in eine passende Gewindebohrung und konterst ihn mit der Klemmmutter, sodass er dauerhaft im Bauteil sitzt. Eingesetzt wird er von oben an jeder beliebigen Stelle der Nut: Hebel hochstellen, gegen die Federkraft in die Nut drücken, um 90 Grad drehen und den Hebel umlegen – schon sitzt das Bauteil fest. Gelöst wird in umgekehrter Reihenfolge; die einzelnen Schritte zeigt die Anleitung unter Downloads.

Beim Umlegen des Hebels zieht ein Exzenter die Hammermutter nach oben gegen die Hinterschneidung der Profilnut: Dort sitzt sie formschlüssig und wird durch die Spannkraft zusätzlich kraftschlüssig festgeklemmt. So bringst du mit rund 90 N Handkraft eine Spannkraft von etwa 1,5 kN auf, die Anschläge, Halter und leichtere Vorrichtungsteile sicher an ihrem Platz hält. Über den Rändelring lässt sich die Spannhöhe um bis zu 7 mm verstellen; mit 39 mm Gesamthöhe baut der Spanner dabei flach. Der Grundkörper ist aus Stahl, die Hammermutter verzinkt und der Exzenterhebel aus pulverbeschichtetem Aluminiumguss, gefertigt in Deutschland.

So arbeitest du damit

• Bauteile fest ausrüsten: Anschläge, Platten und Halter rüstest du einmal mit dem Spanner aus; er bleibt dauerhaft im Bauteil, sodass beim Umsetzen keine losen Teile verloren gehen. Nach diesem Prinzip ist auch die RUWI Adapterplatte mit 2 Schnellspannern aufgebaut.
• Griffe und Tragehilfen: Mit Spannern ausgerüstete Griffe setzt du an Profilrahmen an, um sie zu tragen, aufzustellen oder auszurichten, und nimmst sie danach mit einem Handgriff wieder ab.
• Vorrichtungs- und Betriebsmittelbau: Vorrichtungsteile setzt, versetzt und spannst du in Sekunden auf dem Profil – senkrecht ebenso wie waagerecht in seitlichen Nuten –, weil der Hebel das Rüstwerkzeug ersetzt.
• Maschinenbau und Prototyping: Bei häufig wechselnden Aufbauten wandern die ausgerüsteten Bauteile einfach mit, ohne dass du jedes Mal neu verschrauben musst.
• Messebau: Platten und Anbauteile baust du schnell auf und wieder ab, weil die Spanner bereits fest in ihnen montiert sind.

Passt das zu deinem Aluprofil?

Der Spanner passt in alle Aluprofile, Nuttische und Aufspannplatten mit Nutbreite 6 mm – ob Item, Item-kompatibel, Bosch oder ein anderes Profilsystem. Entscheidend ist allein die Nutbreite, nicht die Profilgröße oder der Hersteller, deshalb musst du beim Bestellen keine Ausführung auswählen.

Möchtest du ein Bauteil ohne Gewindebohrung spannen, nimmst du den Schnellspanner Ø 15 mm ohne Außengewinde, der Bauteile bis 6 mm Stärke zwischen Spanner und Profil klemmt. Größere Baugrößen und weitere Nutbreiten findest du in der Schnellspanner-Übersicht.

Downloads

• Anleitung Schnellspanner mit Außengewinde (PDF)
• Datenblatt Schnellspanner (PDF)

Alle Details

Abmessungen
Grundkörper: Ø 15 mm (RUWI27500-1) oder Ø 20 mm (RUWI27510-1, RUWI27510-3)
Gesamthöhe: 39 mm (Ø 15 mm) oder 50 mm (Ø 20 mm)
Verstellhöhe: 7 mm (Ø 15 mm) oder 9 mm (Ø 20 mm)

Gewinde
Außengewinde: M15 × 1 (Ø 15 mm) oder M20 × 1 (Ø 20 mm), mit Klemmmutter

Kompatibilität
Nut: 6 (Item, Bosch und kompatible Profile) bei Ø 15 mm, Nut 8 bis 10 bei Ø 20 mm (RUWI27510-1 passend für Item-Profile, RUWI27510-3 passend für Bosch-Profile)

Spannkraft
Spannkraft: ca. 2 kN (Ø 15 mm) oder ca. 3 kN (Ø 20 mm)

Material
Grundkörper: Stahl
Exzenterhebel: Aluminiumguss, pulverbeschichtet
