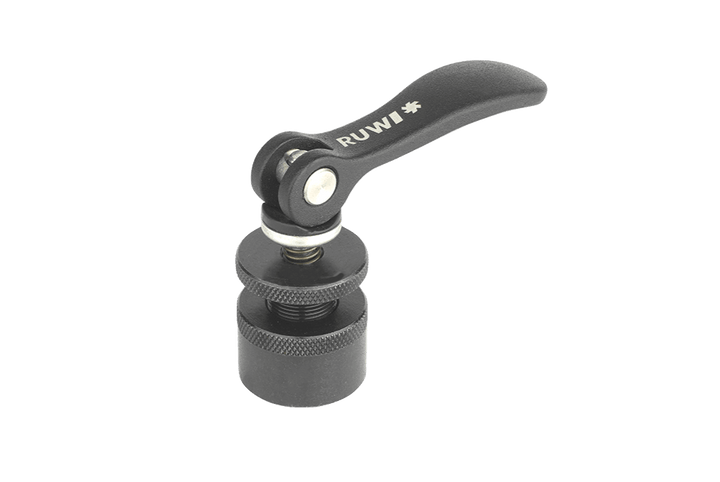

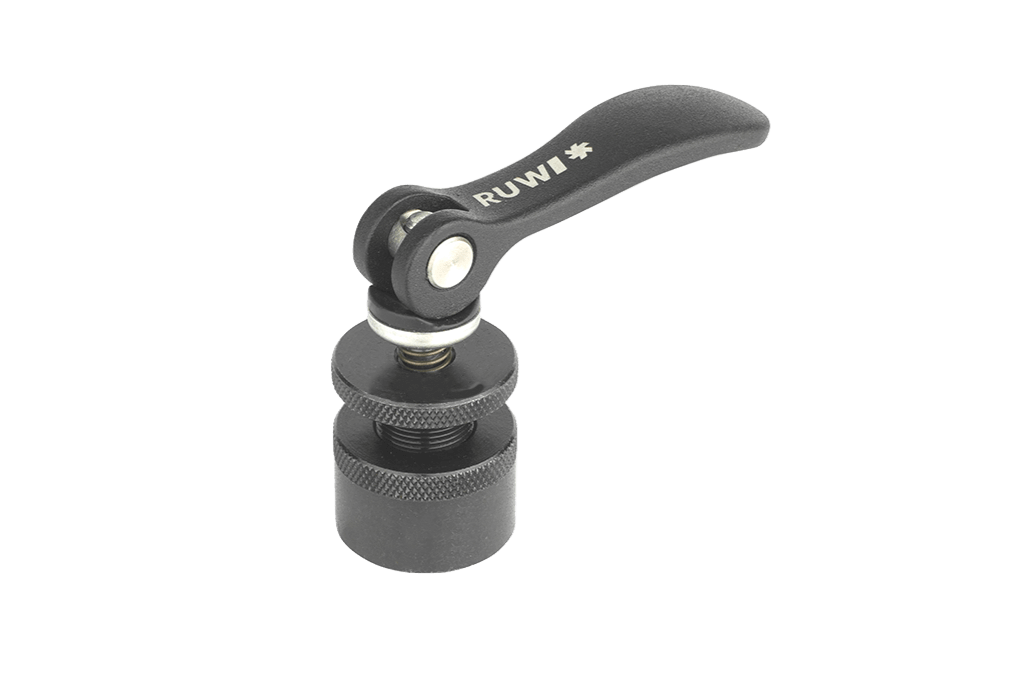

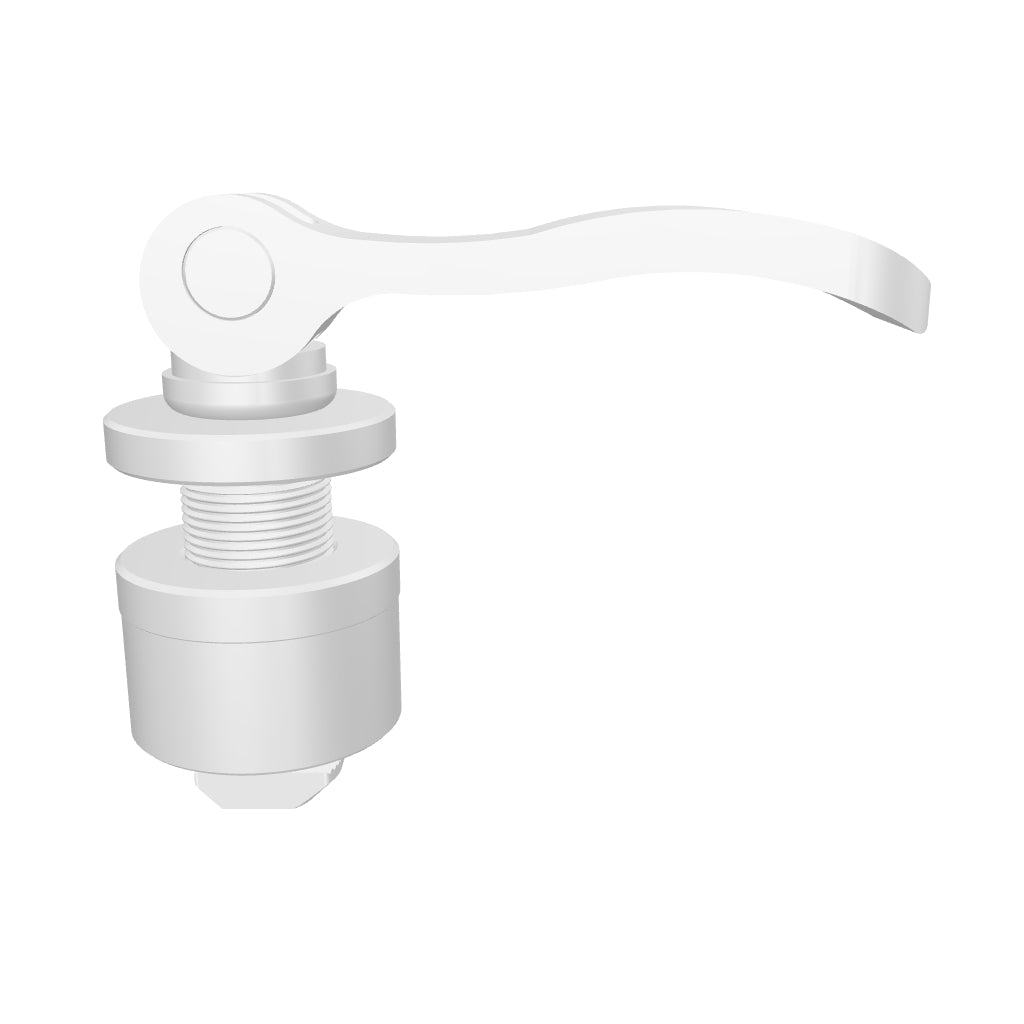

Schnellspanner ø 30 mm für Nut 8 + 10

Der RUWI Schnellspanner Ø 30 mm ist die kräftigste Baugröße der Reihe. Er fixiert Werkstücke, Anschläge und Führungselemente werkzeuglos in der Nut von Aluprofilen und Nuttischen und ist für Nut 8 und Nut 10 sowie für Nut 8 mit langem Hub erhältlich. Statt einen Nutenstein mit dem Inbusschlüssel festzuschrauben, legst du einfach den Exzenterhebel um – die Spannstelle hält in Sekunden und lässt sich genauso schnell wieder lösen. Eingesetzt wird er von oben an jeder beliebigen Stelle der Nut: Hebel hochstellen, gegen die Federkraft in die Nut drücken, um 90 Grad drehen und den Hebel umlegen. Gelöst wird in umgekehrter Reihenfolge; die einzelnen Schritte zeigt die Anleitung unter Downloads.

Beim Umlegen des Hebels zieht ein Exzenter die Hammermutter nach oben gegen die Hinterschneidung der Profilnut: Dort sitzt sie formschlüssig und wird durch die Spannkraft zusätzlich kraftschlüssig festgeklemmt. So bringst du mit rund 120 N Handkraft eine Spannkraft von etwa 4 kN auf – genug für schwere Werkstücke und Vorrichtungen. Am Rändelring stellst du den Spannbereich stufenlos auf die Stärke des Bauteils ein, das du zwischen Spanner und Profil klemmst: 2 bis 14 mm bei der Standardausführung, 14 bis 26 mm beim langen Hub. Zusammen decken beide lückenlos 2 bis 26 mm ab. Die Gesamthöhe beträgt 63 mm, mit langem Hub 73 mm. Der Grundkörper ist aus brüniertem Stahl, die Hammermutter verzinkt und der Exzenterhebel aus pulverbeschichtetem Aluminiumguss, gefertigt in Deutschland.

So arbeitest du damit

• Schwere Werkstücke und Vorrichtungen fixieren: An Profilrahmen im Anlagen- und Sondermaschinenbau bringt die Ø-30-Baugröße die Spannkraft, die kleinere Spanner nicht liefern.
• Dicke Bauteile mit langem Hub spannen: Mit 14 bis 26 mm Spannbereich hält die Ausführung mit langem Hub auch dicke Bauteile, Werkzeuge und Vorrichtungen auf Nuttischen und Profilen fest. RUWI selbst spannt damit den Maschinenschraubstock auf dem Bohrtisch.
• Winkel mit Langloch klemmen: Anschlagwinkel und Halter mit Langloch setzt du stufenlos an die gewünschte Position und fixierst sie dort mit einem Handgriff.
• Vorrichtungs- und Betriebsmittelbau: Aufbauten aus Aluprofil setzt und versetzt du in Sekunden – senkrecht ebenso wie waagerecht in seitlichen Nuten –, und die Spannstelle wandert ohne Rüstwerkzeug mit.
• Anschläge werkzeuglos justieren: Du löst den Hebel, verschiebst Anschlag oder Führungselement an die neue Position und legst den Hebel wieder um, sodass die Justage ohne Unterbrechung im Fluss bleibt.

Passt das zu deinem Aluprofil?

Beim Bestellen wählst du die Ausführung: Nut 8, Nut 10 oder Nut 8 mit langem Hub. Der Spanner passt in Item-, Item-kompatible und Bosch-Profile sowie in weitere Systemprofile, Nuttische und Aufspannplatten mit dieser Nutbreite – entscheidend ist allein die Nutbreite, nicht die Profilgröße oder der Hersteller.

Reicht dir weniger Spannkraft bei flacherem Aufbau, ist der Schnellspanner Ø 20 mm die schlankere Wahl, ebenfalls mit langem Hub erhältlich. Alle Baugrößen und die Ausführungen mit Außengewinde und Klemmmutter für den festen Einbau in Bauteile zeigt die Schnellspanner-Übersicht.

Downloads

• Anleitung Schnellspanner (PDF)
• Datenblatt Schnellspanner Ø 30 mm (PDF)

Alle Details

Abmessungen
Grundkörper: Ø 30 mm
Gesamthöhe: 63 mm (Nut 8, Nut 10) oder 73 mm (Nut 8 · langer Hub)
Hülsenhöhe: 20 mm
Verstellhöhe: 14 mm
Glattbereich: 15 mm
Spannbereich: 2 bis 14 mm (Nut 8, Nut 10) oder 14 bis 26 mm (Nut 8 · langer Hub), stufenlos
Grifflänge: 70 mm
Hammermutter Länge: 16 mm (Nut 8) oder 19 mm (Nut 10)

Material
Grundkörper: Stahl, brüniert
Hammermutter: Stahl, verzinkt
Exzenterhebel: Aluminiumguss, pulverbeschichtet

Kompatibilität
Nutbreite: 8 mm (RUWI27565, RUWI27563) oder 10 mm (RUWI27580)
Profile: Aluminium-Systemprofile (Item, Item-kompatibel, Bosch und weitere Systemprofile)
Tische: Nuttische und Aufspannplatten mit Nut 8 oder Nut 10

Kräfte
Spannkraft: ca. 4 kN
Handkraft: ca. 120 N
