Sicherheitssystem Formatkreissäge

Hände und Finger sind dein wichtigstes Werkzeug

Drücken, drehen, fixieren: Mit dem RUWI Spann- und Sägesystem spannst du Werkstücke jeder Form und Größe auf dem Schiebeschlitten deiner Formatkreissäge fest – werkzeuglos und in rund 10 Sekunden. Deine Hände bleiben dabei außerhalb des Gefahrenbereichs, auch bei kleinen, schmalen oder schräg geschnittenen Teilen.

Auf einen Blick: werkzeuglos bedienbar und in rund 10 Sekunden eingerichtet, fixiert Werkstücke jeder Form sicher auf dem Schiebeschlitten, von der Berufsgenossenschaft (BGHM) geprüft und mit dem DGUV-Siegel ausgezeichnet – für aufrechtes, rückenschonendes Arbeiten.

Classic oder Premium?

Beide Varianten sägen kleine, schmale und schräge Werkstücke sicher und passen an die gängigen Formatkreissägen. Den Unterschied macht das Besäumen langer Werkstücke: Dafür spannst du das Brett vorne und hinten – das leistet die Premium-Variante mit dem zweiten Schwenkspanner und den beiden schmalen Hilfsanschlägen mit Haltespitzen.

Beide Varianten passen an Maschinen von Altendorf, Martin, Felder und weitere Hersteller auf Anfrage. Ein Classic-Set lässt sich später jederzeit zum Premium erweitern – über einen zweiten Schwenkspanner.

Eine Alternative zur Sägehilfe „Fritz und Franz“

Viele Schreiner kennen das sichere Sägen kleiner Werkstücke über die von der Berufsgenossenschaft entwickelte Sägehilfe „Fritz und Franz“. Sie ist eine bewährte und günstige Lösung. Das RUWI Spann- und Sägesystem geht zwei Schritte weiter: Du fixierst das Werkstück werkzeuglos direkt auf dem Schiebeschlitten – ohne zusätzlichen Queranschlag – und kannst es auch schräg spannen, was bei Gehrungs- und Keilschnitten den Unterschied macht. Für reine Kleinteil-Schnitte bleibt „Fritz und Franz“ die einfache Wahl; wer regelmäßig schräge, lange oder verzogene Werkstücke sicher zuschneidet, fährt mit dem RUWI System komfortabler.

Arbeitsschutz, der keine Zeit kostet

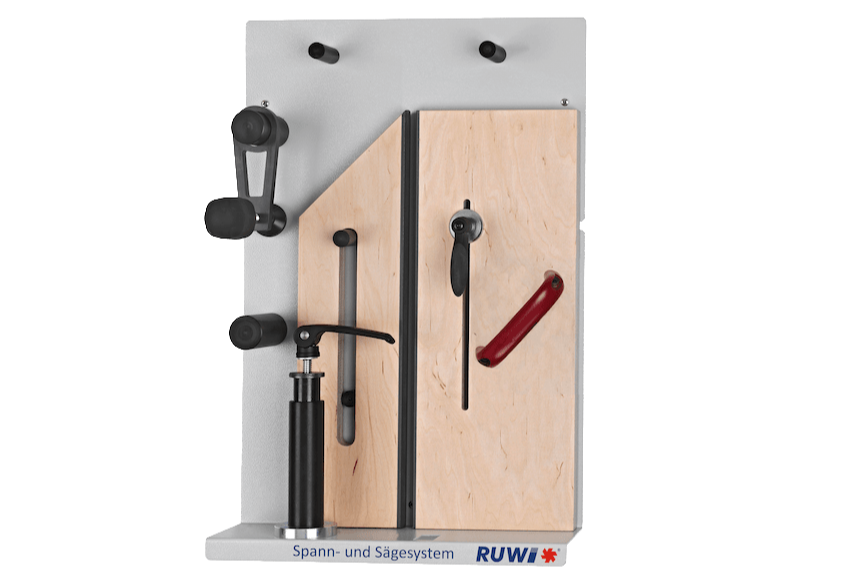

Im Werkstattalltag bleibt für Arbeitsschutz oft wenig Zeit – obwohl er über deine Gesundheit entscheidet. Das RUWI Sicherheitssystem braucht keinen Umweg: Spannzylinder von oben in die Nut setzen, um 90° drehen, festklemmen – in rund 10 Sekunden steht das Werkstück, und du setzt die Empfehlungen der BGHM ohne Aufwand um. Spannzylinder und Druckteller stellen sich dabei auf große, kleine und kompliziert geformte Teile ein, sodass du auch ohne zweite Person sicher arbeitest. Weil du aufrecht stehst und die Spannkraft über den ergonomischen Griff überträgst, schont das den Rücken bei langen Zuschnitt-Serien. Das mitgelieferte Wandpaneel neben der Säge hält alle Komponenten griffbereit.

Einsatzbereiche und Kompatibilität

Das RUWI Sicherheitssystem ist eine Arbeitsschutzlösung für gängige Formatkreissägen. Über den Schwenkspanner setzt du es auf Maschinen von Altendorf, Martin, Felder und weiteren Herstellern ein. Eingesetzt wird es in Tischlerei und Schreinerei, in Holzindustrie und Möbelbau, bei Profi-Heimwerkern und Woodworkern, in Lehrwerkstätten sowie in Einrichtungen für Menschen mit Behinderung.

Kompatibel mit Altendorf, Martin, Felder (X-Roll, Format 4, Hammer), Panhans, SCM, Holzkraft / Minimax sowie weiteren Formatkreissägen mit Formatschlitten oder Schiebetisch – sprich uns einfach an.

So arbeitest du mit dem System

Das System kommt vormontiert und wird werkzeuglos an der Säge eingerichtet: Spannzylinder mit dem Nutenstein in die Nut führen, um 90° drehen, festklemmen. Der Zuführanschlag hat einen langen Nutenstein, der zur Nutbreite deiner Maschine passt.

Massivholz besäumen

Beim Besäumen von Brettern oder Bohlen spannst du vorne einen Spannzylinder mit Schwenkarm auf den Schiebeschlitten und fixierst das Brett; hinten drückt der Zuführanschlag gegen die Stirnseite. Mit dem Premium-Set spannst du vorne und hinten je einen Spannzylinder mit Schwenkarm und setzt die beiden schmalen Hilfsanschläge dazwischen – die Haltespitzen sichern das Werkstück gegen Verrutschen.

Kleinteile sicher sägen

Kleine Werkstücke nah am Sägeblatt mit der Hand zu halten, entfällt. Du legst den Hilfsanschlag auf den Schiebeschlitten, stellst Winkel und Abstand zum Sägeblatt ein und verbindest ihn über den Schwenkarm fest mit dem Schlitten. Dann setzt du den Zuführanschlag in die Nut, richtest ihn aus und fixierst ihn mit dem Klemmhebel.

Schrägen und Winkel

Über den flexiblen Zuführanschlag und den schrägen Hilfsanschlag positionierst du Werkstücke in jedem gewünschten Winkel. Spannzylinder und Druckteller decken dabei verschiedenste Werkstückgrößen ab – so setzt du Gehrungen und Keilschnitte sicher um.

Lange Werkstücke direkt auf dem Schiebeschlitten spannen (Premium)

Mit der Premium-Variante spannst du lange Werkstücke direkt auf dem Schiebeschlitten. Der zweite Schwenkspanner und der schmale Hilfsanschlag fixieren das Brett an zwei Punkten – du kannst es drehen und festklemmen, bis der Zuschnitt sitzt, auch bei verzogenen Bohlen.

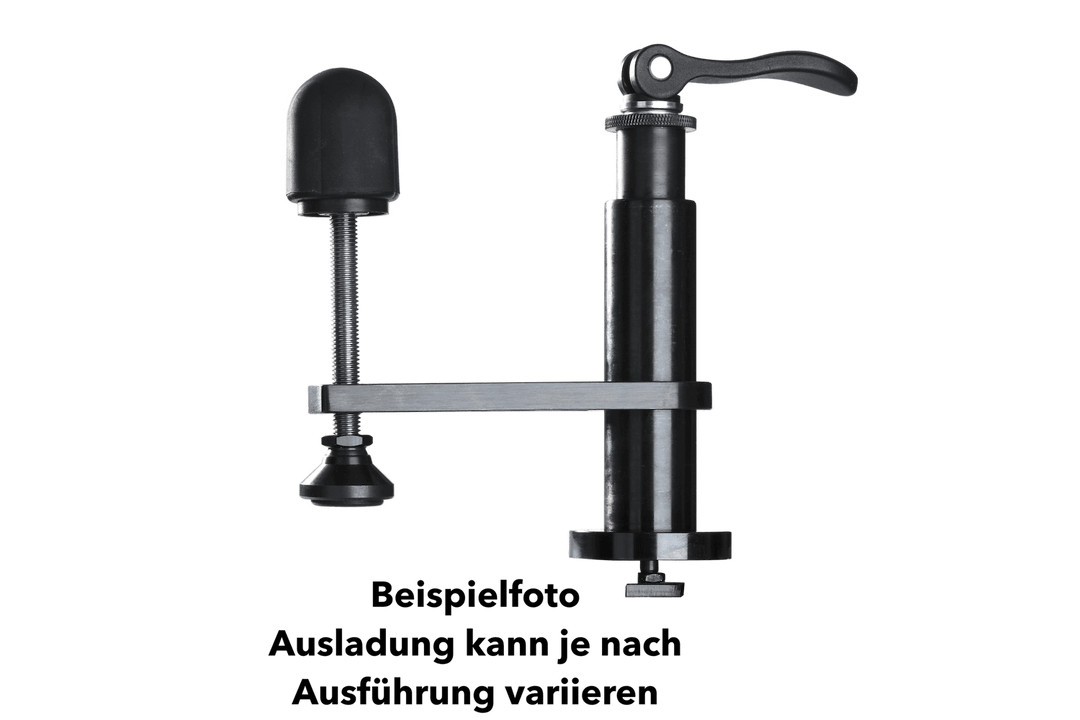

Die einzelnen Komponenten: Der Spannzylinder wird werkzeuglos an jeder Stelle der Nut befestigt und lässt sich dank großem Verstellweg auch schräg oder kombiniert montieren. Der Zuführanschlag hält das Werkstück gegen den Hilfsanschlag, während die Finger außerhalb des Gefahrenbereichs bleiben; Abstand und Winkel zum Sägeblatt stellst du über den Klemmhebel ein. Der Druckteller passt sich über Kugelgelenk und Gummiauflage an Form und Größe an – auch an unebene Teile, ohne die Oberfläche zu beschädigen. Der Schwenkarm wird auf den Spannzylinder gesteckt, ist um 360° drehbar und spannt das Werkstück über den ergonomischen Griff fest. Das Wandpaneel aus pulverbeschichtetem Stahl nimmt neben der Säge alle Komponenten auf. Der schräge Hilfsanschlag ist über Langloch in Winkel und Abstand verstellbar, seine Gummikante verhindert Verrutschen. Die beiden schmalen Hilfsanschläge des Premium-Sets werden werkzeuglos mit den Spannzylindern fixiert; ihre eingeschraubten Haltespitzen geben beim Besäumen langer Werkstücke zusätzlichen Halt.
