Name: Schnellspanner ø 20 mm
Brand: RUWI
SKU: RUWI27560
Price: 28.32 EUR
Availability: InStock

€28,32

inkl. MwSt. zzgl. Versandkosten

Für deinen Betrieb gerechnet

Sofort absetzbar im Kaufjahr

Unter 800 € netto: Der volle Betrag mindert im Kaufjahr deinen Gewinn – sofern das Teil für sich allein nutzbar ist; Zubehör wird mit der Maschine aktiviert (§ 6 Abs. 2 EStG) · €28,32 brutto

Mit deinem Steuersatz und Liefermonat rechnen →

Betrieb, 30 % Steuersatz, Lieferung im laufenden Monat. Die Sonderabschreibung nach § 7g setzt höchstens 200.000 € Gewinn im Vorjahr voraus – darüber bleibt nur die degressive Abschreibung. Eine Orientierung, kein Steuerrat.

Nutbreite

Nut 8

Nut 10

In Deutschland gefertigt

Von Holzprofis für Holzprofis

Ersatzteile dauerhaft verfügbar

Auf Lager – Lieferzeit 1–3 Werktage
Nachbestellt – bald wieder da

Erst anschauen, dann entscheiden

Unsicher, ob das zu deiner Werkstatt passt? Im Werkstattgespräch schauen wir gemeinsam drauf – vor Ort, per Video oder beim Partner. Kostenlos, ohne Verkaufsdruck.

Werkstattgespräch vereinbaren

Lieber direkt fragen? +49 7402 8414

Paketware geht mit DHL oder DPD auf den Weg und ist in der Regel in 1–2 Werktagen bei dir. Die Sendungsverfolgung bekommst du per E-Mail.

Frästische, Hubtische und andere große Werkzeuge kommen per Spedition Schenker, meist in etwa 3 Werktagen. Auf Wunsch liefert die Spedition zum Wunschtermin – du stimmst dich telefonisch mit ihr ab. Wird es einmal länger, melden wir uns vorher.

Verpackungsmaße
• Versand im Karton per DHL oder DPD
• Abmessung: 190 × 140 × 50 mm

Unsere Werkzeuge und Maschinen sind für den Langzeiteinsatz gebaut. Wir haben nur hochwertige Komponenten im Einsatz und viel Erfahrung gesammelt um Probleme in der Werkstatt zu vermeiden. Deshalb haben wir auch keine Probleme mit Garantieanfragen - auch wenn es über die 2 Jahre hinausgeht. Wir sind immer auf der Suche nach einer guten gemeinsamen Lösung.

Ersatzteile haben wir zu 100% verfügbar im Lager.

Zubehör

[{"id":57685524775292,"title":"Nut 8","option1":"Nut 8","option2":null,"option3":null,"sku":"RUWI27560","requires_shipping":true,"taxable":true,"featured_image":{"id":85628457681276,"product_id":16162945401212,"position":1,"created_at":"2026-10-16T11:19:44+02:00","updated_at":"2026-10-16T11:19:46+02:00","alt":null,"width":686,"height":518,"src":"\/\/ruwi.de\/cdn\/shop\/files\/schnellspanner-o-20-mm-fur-nut-10-458383_Bearbeitet_5a67e1aa-b3b9-400a-8b30-a144fce6bd7c.png?v=1792142386","variant_ids":[57685524775292,57685524808060]},"available":true,"name":"Schnellspanner ø 20 mm - Nut 8","public_title":"Nut 8","options":["Nut 8"],"price":2832,"weight":100,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083820","featured_media":{"alt":null,"id":69824726237564,"position":1,"preview_image":{"aspect_ratio":1.324,"height":518,"width":686,"src":"\/\/ruwi.de\/cdn\/shop\/files\/schnellspanner-o-20-mm-fur-nut-10-458383_Bearbeitet_5a67e1aa-b3b9-400a-8b30-a144fce6bd7c.png?v=1792142386"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":57685524808060,"title":"Nut 10","option1":"Nut 10","option2":null,"option3":null,"sku":"RUWI27570","requires_shipping":true,"taxable":true,"featured_image":{"id":85628457681276,"product_id":16162945401212,"position":1,"created_at":"2026-10-16T11:19:44+02:00","updated_at":"2026-10-16T11:19:46+02:00","alt":null,"width":686,"height":518,"src":"\/\/ruwi.de\/cdn\/shop\/files\/schnellspanner-o-20-mm-fur-nut-10-458383_Bearbeitet_5a67e1aa-b3b9-400a-8b30-a144fce6bd7c.png?v=1792142386","variant_ids":[57685524775292,57685524808060]},"available":true,"name":"Schnellspanner ø 20 mm - Nut 10","public_title":"Nut 10","options":["Nut 10"],"price":2832,"weight":100,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461084582","featured_media":{"alt":null,"id":69824726237564,"position":1,"preview_image":{"aspect_ratio":1.324,"height":518,"width":686,"src":"\/\/ruwi.de\/cdn\/shop\/files\/schnellspanner-o-20-mm-fur-nut-10-458383_Bearbeitet_5a67e1aa-b3b9-400a-8b30-a144fce6bd7c.png?v=1792142386"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

{"id":57685524775292,"title":"Nut 8","option1":"Nut 8","option2":null,"option3":null,"sku":"RUWI27560","requires_shipping":true,"taxable":true,"featured_image":{"id":85628457681276,"product_id":16162945401212,"position":1,"created_at":"2026-10-16T11:19:44+02:00","updated_at":"2026-10-16T11:19:46+02:00","alt":null,"width":686,"height":518,"src":"\/\/ruwi.de\/cdn\/shop\/files\/schnellspanner-o-20-mm-fur-nut-10-458383_Bearbeitet_5a67e1aa-b3b9-400a-8b30-a144fce6bd7c.png?v=1792142386","variant_ids":[57685524775292,57685524808060]},"available":true,"name":"Schnellspanner ø 20 mm - Nut 8","public_title":"Nut 8","options":["Nut 8"],"price":2832,"weight":100,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083820","featured_media":{"alt":null,"id":69824726237564,"position":1,"preview_image":{"aspect_ratio":1.324,"height":518,"width":686,"src":"\/\/ruwi.de\/cdn\/shop\/files\/schnellspanner-o-20-mm-fur-nut-10-458383_Bearbeitet_5a67e1aa-b3b9-400a-8b30-a144fce6bd7c.png?v=1792142386"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

Die Idee dahinter

Reiner Ruggaber

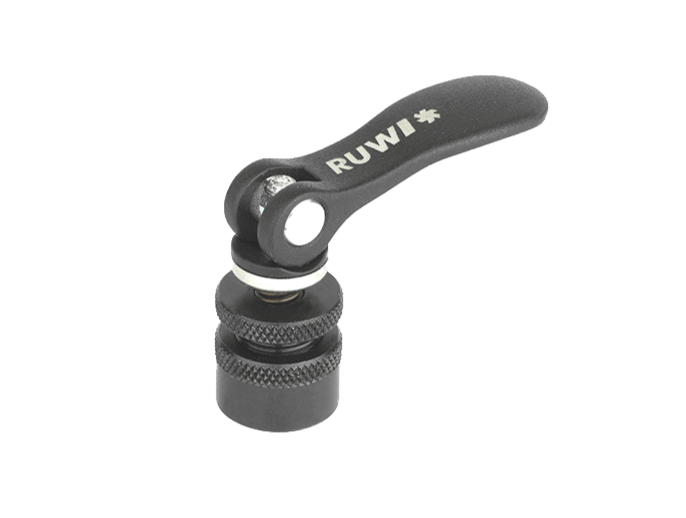

Der RUWI Schnellspanner Ø 20 mm fixiert Werkstücke, Anschläge und Führungselemente werkzeuglos in der Nut von Aluprofilen und Nuttischen und ist für Nut 8 und Nut 10 erhältlich. Statt einen Nutenstein mit dem Inbusschlüssel festzuschrauben, legst du einfach den Exzenterhebel um – die Spannstelle hält in Sekunden und lässt sich genauso schnell wieder lösen.

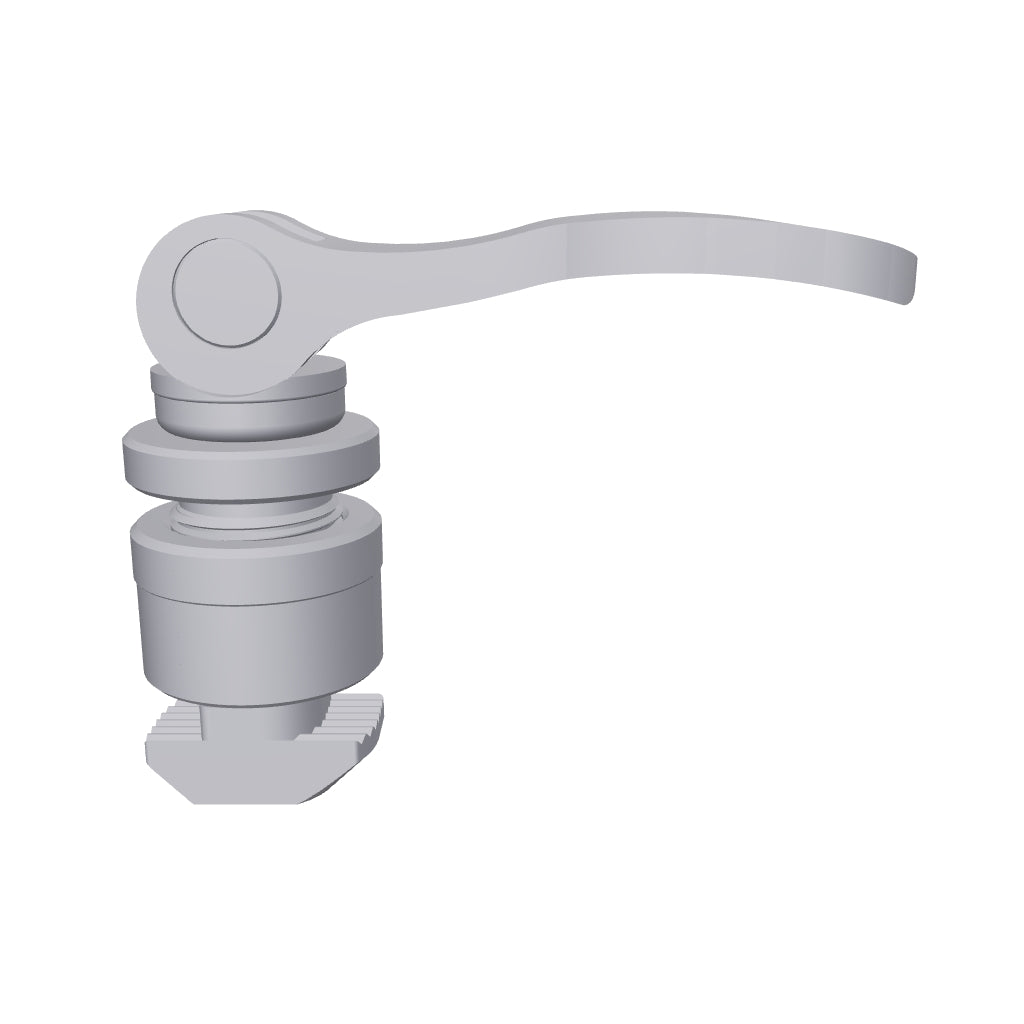

Beim Umlegen des Hebels zieht ein Exzenter die Hammermutter nach oben gegen die Hinterschneidung der Profilnut: Dort sitzt sie formschlüssig und wird durch die Spannkraft zusätzlich kraftschlüssig festgeklemmt. So bringst du mit rund 100 N Handkraft eine Spannkraft von etwa 2,5 kN auf, die Werkstücke und Anschläge im Vorrichtungsbau sicher an ihrem Platz hält. Der Spannbereich von 0 bis 8 mm gibt an, wie stark das Bauteil sein darf, das du zwischen Spanner und Profil klemmst; mit 44 mm Gesamthöhe baut der Spanner dabei flach und ragt kaum in den Arbeitsbereich. Der Grundkörper ist aus brüniertem Stahl, die Hammermutter verzinkt und der Exzenterhebel aus pulverbeschichtetem Aluminiumguss, gefertigt in Deutschland.

So arbeitest du damit

Anschläge und Führungen setzen: Werkstücke, Anschläge und Führungselemente fixierst du direkt in der Profilnut, indem du den Hebel umlegst, statt Nutensteine einzufädeln und zu verschrauben.
Vorrichtungs- und Betriebsmittelbau: Modulare Aufbauten lassen sich in Sekunden setzen und versetzen, und die Spannstelle wandert ohne Rüstwerkzeug mit dem Aufbau mit.
Maschinenbau und Prototyping: Bei häufig wechselnden Aufbauten sparst du dir bei jeder Änderung das Lösen und Festziehen von Schraubverbindungen.

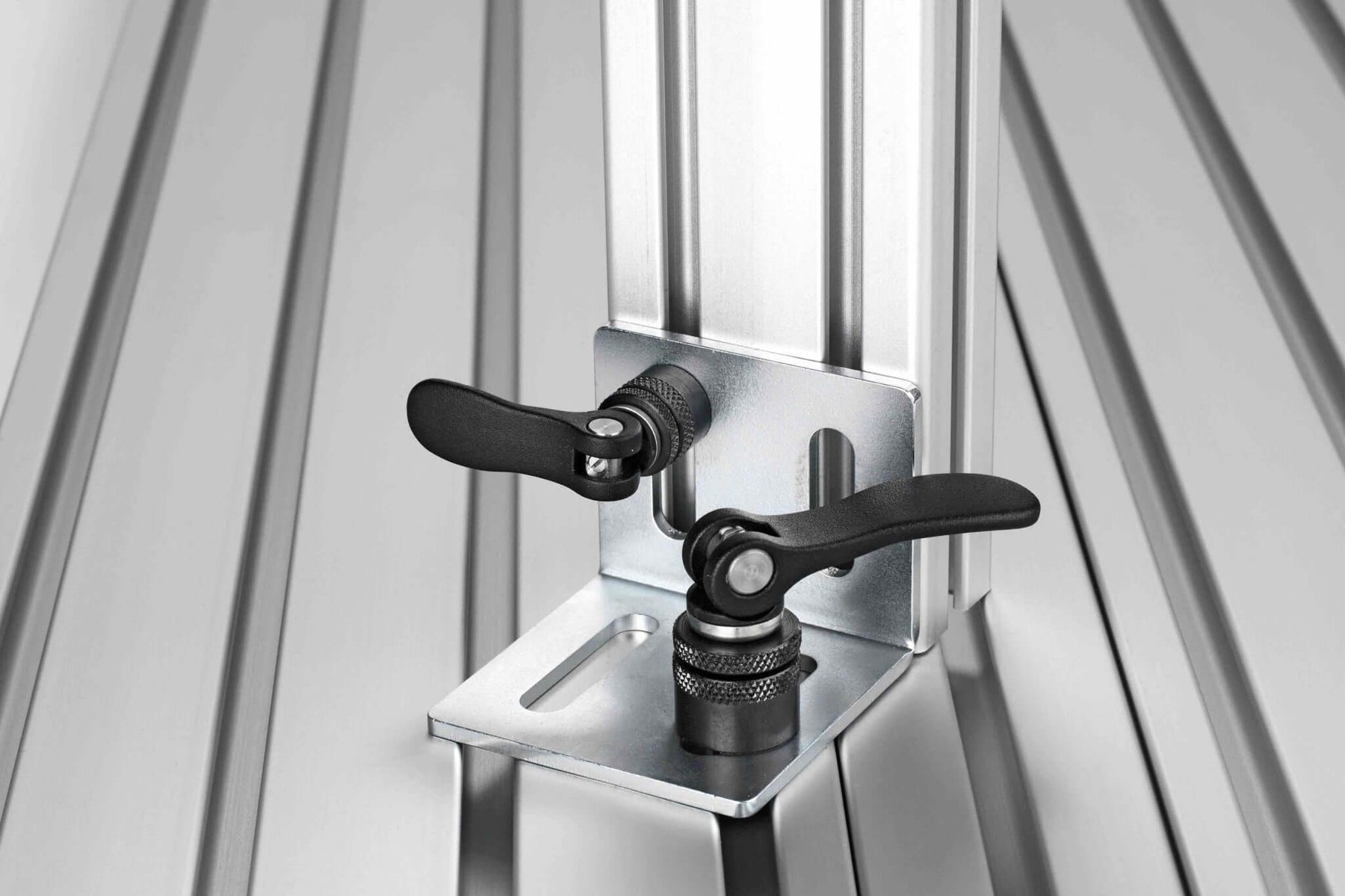

Feste Spannstellen kombinieren: Zusammen mit Klemmwinkeln und Anschlägen baust du wiederkehrende Positionen auf, die sich bei Bedarf schnell umstellen lassen.

Passt das zu deinem Aluprofil?

Beim Bestellen wählst du die Nutbreite deines Profils oder Nuttischs: Nut 8 oder Nut 10. Der Spanner passt in Item- und Bosch-Profile sowie in weitere Systemprofile, Nuttische und Aufspannplatten mit dieser Nutbreite – entscheidend ist dabei die Nutbreite, nicht die Profilgröße.

Brauchst du mehr Spannkraft oder einen größeren Spannbereich, ist der Schnellspanner Ø 30 mm mit rund 4 kN und 2 bis 14 mm Spannbereich die kräftigere Wahl. Die kleinere Baugröße für Nut 6 sowie die Ausführungen mit Außengewinde und Klemmmutter für dauerhaft verschraubte Spannstellen findest du in der Schnellspanner-Übersicht.

Downloads

Alle Details

Abmessungen
Grundkörper: Ø 20 mm
Gesamthöhe: 44 mm
Hülsenhöhe: 13 mm
Verstellhöhe: 8 mm
Glattbereich: 10 mm
Spannbereich: 0 bis 8 mm
Grifflänge: 52 mm
Hammermutter Länge: 16 mm (Nut 8) oder 19 mm (Nut 10)

Material
Grundkörper: Stahl, brüniert
Hammermutter: Stahl, verzinkt
Exzenterhebel: Aluminiumguss, pulverbeschichtet

Kompatibilität
Nut: Nut 8 (RUWI27560) oder Nut 10 (RUWI27570)
Profile: Aluminium-Systemprofile (Item, Bosch und andere)
Tische: Nuttische und Aufspannplatten mit Nut 8 oder Nut 10

Kräfte
Spannkraft: ca. 2,5 kN
Handkraft: ca. 100 N
