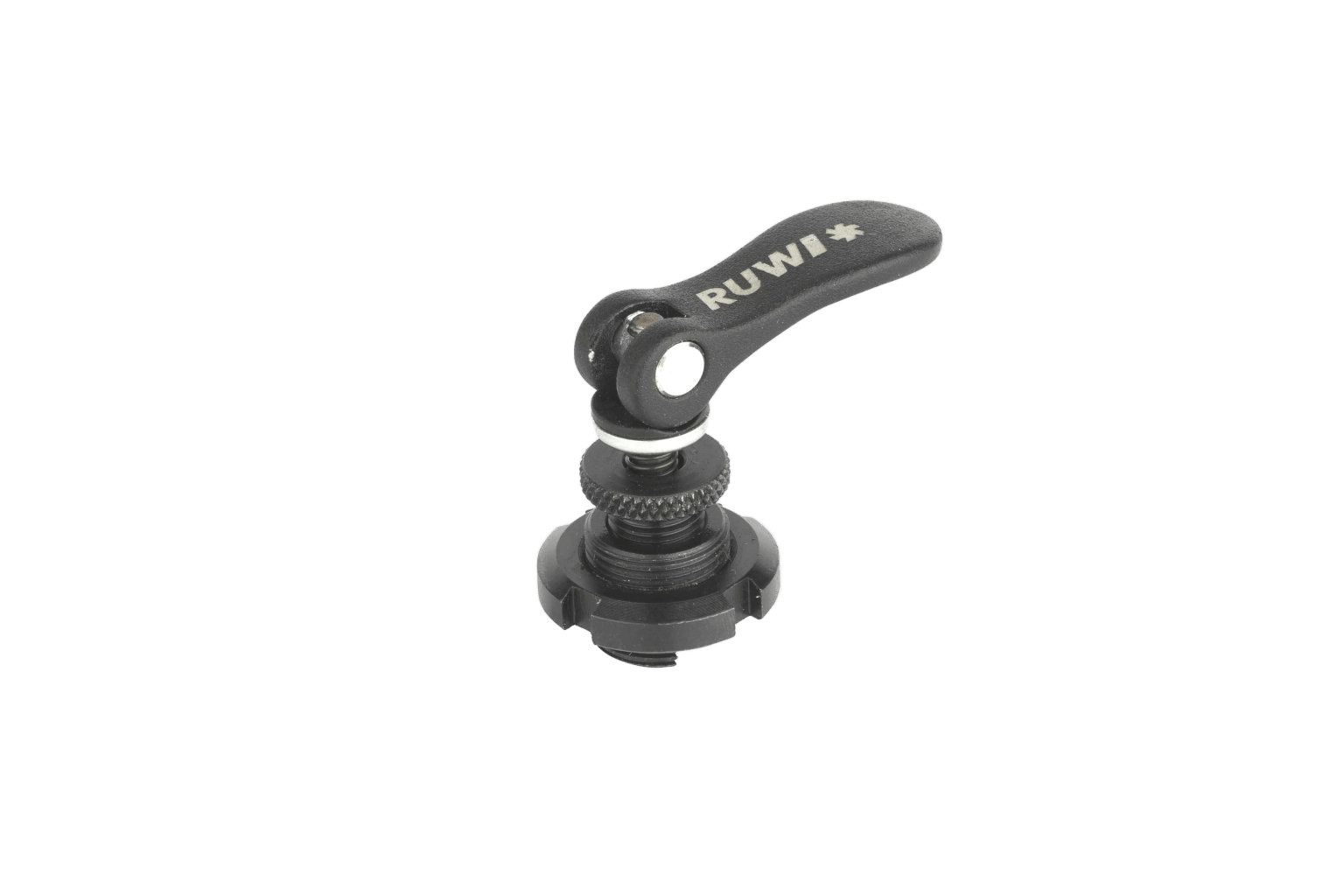

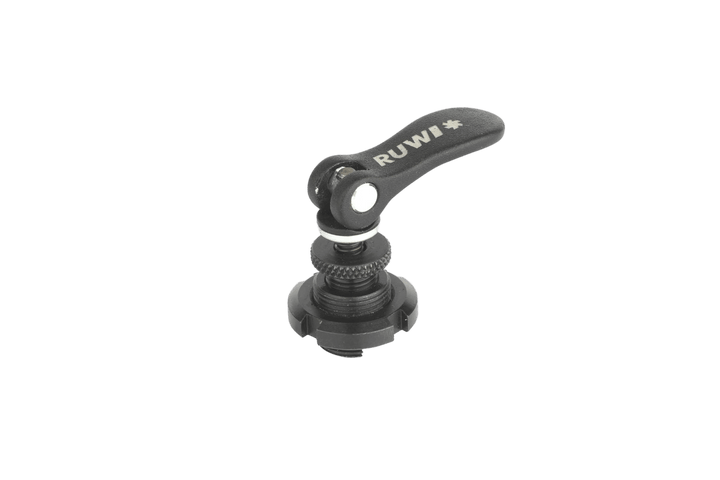

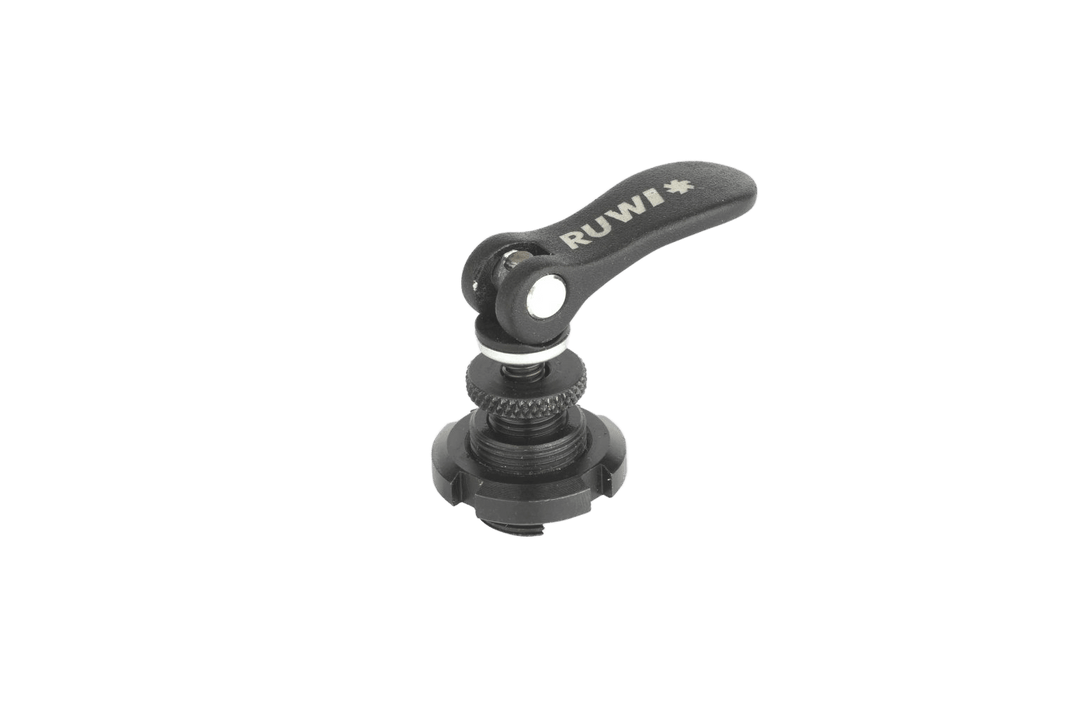

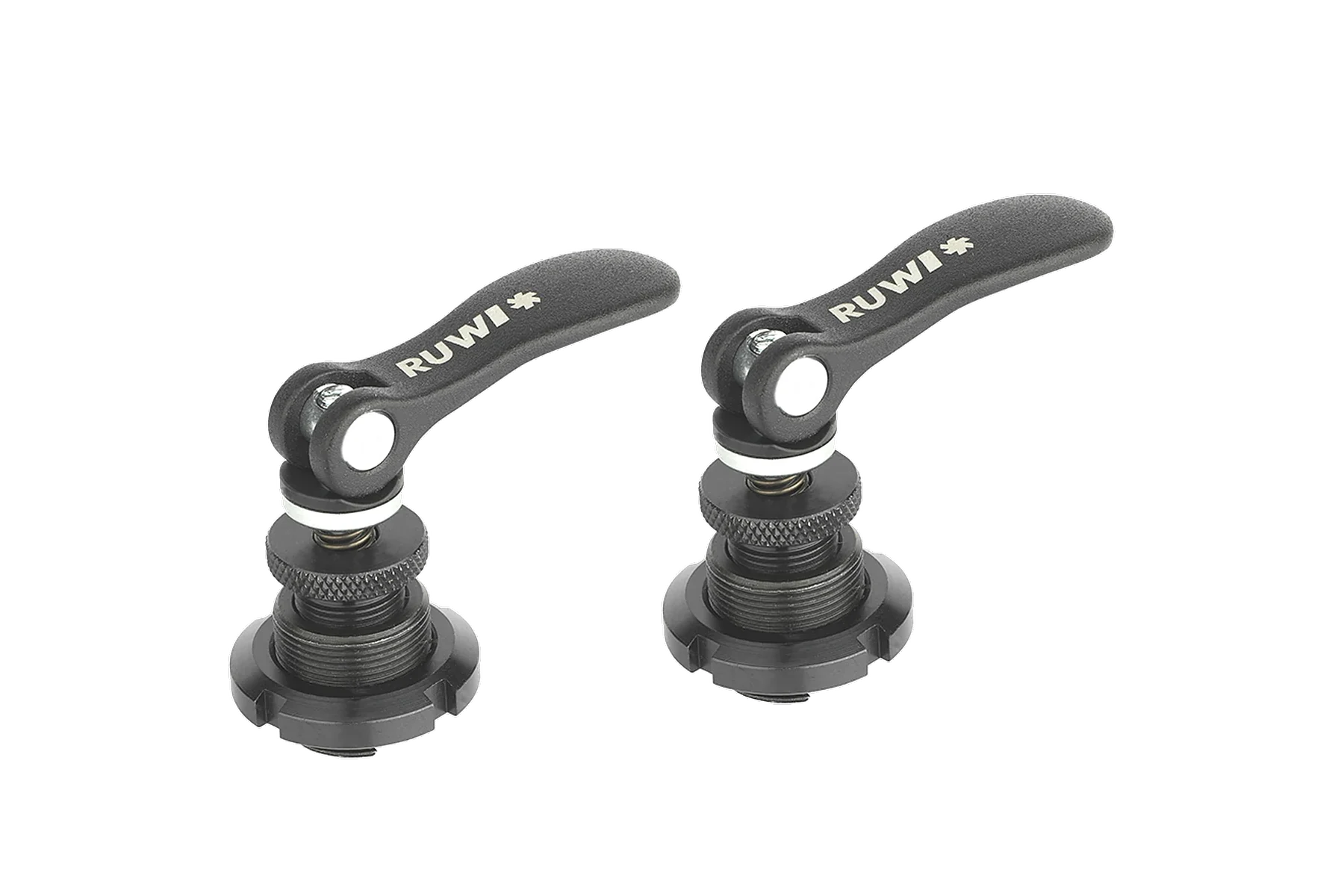

Schnellspanner ø 20 mm mit Außengewinde und Klemmutter für Nut 8 + 10

Der RUWI Schnellspanner Ø 20 mm mit Außengewinde und Klemmmutter wird fest in dein Bauteil eingeschraubt – ob Anschlag, Griff, Platte, Halter oder ein anderes Anbauteil – und fixiert dieses werkzeuglos in der Nut 8 oder Nut 10 von Aluprofilen, Nuttischen und Maschinentischen. Dazu schraubst du ihn über sein Außengewinde M20 × 1 in eine passende Gewindebohrung und konterst ihn mit der mitgelieferten Klemmmutter, sodass er dauerhaft im Bauteil sitzt. Eingesetzt wird er von oben an jeder beliebigen Stelle der Nut: Hebel hochstellen, gegen die Federkraft in die Nut drücken, um 90 Grad drehen und den Hebel umlegen – schon sitzt das Bauteil fest. Gelöst wird in umgekehrter Reihenfolge; die einzelnen Schritte zeigt die Anleitung unter Downloads.

Beim Umlegen des Hebels zieht ein Exzenter die Hammermutter nach oben gegen die Hinterschneidung der Profilnut: Dort sitzt sie formschlüssig und wird durch die Spannkraft zusätzlich kraftschlüssig festgeklemmt. So bringst du mit rund 100 N Handkraft eine Spannkraft von etwa 2,5 kN auf, die auch schwerere Anschläge, Halter und Vorrichtungsteile sicher an ihrem Platz hält. Über den Rändelring lässt sich die Spannhöhe um bis zu 9 mm verstellen; mit 50 mm Gesamthöhe bleibt der Aufbau dabei niedrig. Der Grundkörper ist aus Stahl, die Hammermutter verzinkt und der Exzenterhebel aus pulverbeschichtetem Aluminiumguss, gefertigt in Deutschland.

So arbeitest du damit

• Bauteile fest ausrüsten: Anschläge, Platten und Halter rüstest du einmal mit dem Spanner aus; er bleibt dauerhaft im Bauteil, sodass beim Umsetzen keine losen Teile verloren gehen. Nach diesem Prinzip ist auch die RUWI Adapterplatte mit 2 Schnellspannern aufgebaut.
• Griffe und Tragehilfen: Mit Spannern ausgerüstete Griffe setzt du an Profilrahmen an, um sie zu tragen, aufzustellen oder auszurichten, und nimmst sie danach mit einem Handgriff wieder ab.
• Anlagen- und Sondermaschinenbau: An Profilrahmen und Maschinentischen setzt du ausgerüstete Bauteile in Sekunden und fixierst sie genau dort, wo du sie brauchst – senkrecht ebenso wie waagerecht in seitlichen Nuten.
• Vorrichtungs- und Betriebsmittelbau: Vorrichtungsteile setzt, versetzt und spannst du auf dem Profil, ohne zum Werkzeug greifen zu müssen, weil der Hebel das Rüstwerkzeug ersetzt.
• Messebau und Montagelinien: Bei häufig wechselnden Aufbauten wandern die ausgerüsteten Bauteile einfach mit, und du baust schnell auf und wieder ab.

Passt das zu deinem Aluprofil?

Beim Bestellen wählst du die Nutbreite deines Profils oder Tischs: Nut 8 oder Nut 10. Der Spanner passt in Item-, Item-kompatible und Bosch-Profile ebenso wie in weitere Systemprofile, Nuttische und Maschinentische mit dieser Nutbreite – entscheidend ist allein die Nutbreite, nicht die Profilgröße oder der Hersteller.

Brauchst du die kleinere Baugröße, gibt es die Ausführung mit Außengewinde Ø 15 mm für Nut 6. Möchtest du ein Bauteil ohne Gewindebohrung spannen, nimmst du den Schnellspanner Ø 20 mm ohne Außengewinde, der Bauteile bis 8 mm Stärke zwischen Spanner und Profil klemmt. Alle Baugrößen zeigt die Schnellspanner-Übersicht.

Downloads

• Anleitung Schnellspanner mit Außengewinde (PDF)
• Datenblatt Schnellspanner (PDF)

Alle Details

Abmessungen
Grundkörper: Ø 20 mm
Klemmmutter Durchmesser: 32 mm
Gesamthöhe: 50 mm
Hülsenhöhe: 18 mm
Verstellhöhe: 9 mm
Grifflänge: 52 mm
Gewinde
Außengewinde: M20 × 1, mit Klemmmutter

Material
Grundkörper: Stahl
Hammermutter: Stahl, verzinkt
Exzenterhebel: Aluminiumguss, pulverbeschichtet

Kompatibilität
Nutbreite: 8 mm (RUWI27510) oder 10 mm (RUWI27520)
Profile: Aluminium-Systemprofile (Item, Item-kompatibel, Bosch und weitere Systemprofile)
Tische: Nuttische und Maschinentische mit Nut 8 oder Nut 10

Kräfte
Spannkraft: ca. 2,5 kN
Handkraft: ca. 100 N
