Name: Klemmwinkel mit Schnellspanner für Nut
Brand: RUWI
SKU: RUWI27600
Price: 38.77 EUR
Availability: InStock

RUWI Klemmwinkel mit Schnellspanner, Nahaufnahme an der Kreuzung zweier Aluprofile, Hebel umgelegt

Zwei RUWI Klemmwinkel mit Schnellspanner verbinden zwei gekreuzte Aluprofile im rechten Winkel

RUWI Klemmwinkel mit Schnellspanner, mehrere Winkel auf einer Aufspannplatte mit Nuten von oben

RUWI Klemmwinkel mit Schnellspanner als Anschlag- und Befestigungspunkte für ein Aluprofil auf dem Nuttisch

RUWI Klemmwinkel mit Schnellspanner fixieren ein grünes Werkstück am Aluprofil auf dem Nuttisch

€38,77

inkl. MwSt. zzgl. Versandkosten

Für deinen Betrieb gerechnet

Sofort absetzbar im Kaufjahr

Unter 800 € netto: Der volle Betrag mindert im Kaufjahr deinen Gewinn – sofern das Teil für sich allein nutzbar ist; Zubehör wird mit der Maschine aktiviert (§ 6 Abs. 2 EStG) · €38,77 brutto

Mit deinem Steuersatz und Liefermonat rechnen →Welcher Spanner hält dein Werkstück? Zum Finder →

Betrieb, 30 % Steuersatz, Lieferung im laufenden Monat. Die Sonderabschreibung nach § 7g setzt höchstens 200.000 € Gewinn im Vorjahr voraus – darüber bleibt nur die degressive Abschreibung. Eine Orientierung, kein Steuerrat.

Nutbreite

Nut 6

Nut 8

Handwerksqualität

Von Holzprofis für Holzprofis

Schneller und zuverlässiger Versand

Auf Lager – Lieferzeit 1–3 Werktage
Nachbestellt – bald wieder da

Paketware geht mit DHL oder DPD auf den Weg und ist in der Regel in 1–2 Werktagen bei dir. Die Sendungsverfolgung bekommst du per E-Mail.

Frästische, Hubtische und andere große Werkzeuge kommen per Spedition Schenker, meist in etwa 3 Werktagen. Auf Wunsch liefert die Spedition zum Wunschtermin – du stimmst dich telefonisch mit ihr ab. Wird es einmal länger, melden wir uns vorher.

Verpackungsmaße
• Versand im Karton per DHL oder DPD
• Abmessung: 190 × 140 × 50 mm

Unsere Werkzeuge und Maschinen sind für den Langzeiteinsatz gebaut. Wir haben nur hochwertige Komponenten im Einsatz und viel Erfahrung gesammelt um Probleme in der Werkstatt zu vermeiden. Deshalb haben wir auch keine Probleme mit Garantieanfragen - auch wenn es über die 2 Jahre hinausgeht. Wir sind immer auf der Suche nach einer guten gemeinsamen Lösung.

Ersatzteile haben wir zu 100% verfügbar im Lager.

Zubehör

[{"id":57680204431740,"title":"Nut 6","option1":"Nut 6","option2":null,"option3":null,"sku":"RUWI27600","requires_shipping":true,"taxable":true,"featured_image":{"id":85634724856188,"product_id":16161984971132,"position":10,"created_at":"2026-10-16T22:27:11+02:00","updated_at":"2026-10-16T22:27:13+02:00","alt":null,"width":1800,"height":1200,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-6-27600-1-freigestellt-01.webp?v=1792182433","variant_ids":[57680204431740]},"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 6","public_title":"Nut 6","options":["Nut 6"],"price":3877,"weight":200,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083837","featured_media":{"alt":null,"id":69830702596476,"position":11,"preview_image":{"aspect_ratio":1.5,"height":1200,"width":1800,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-6-27600-1-freigestellt-01.webp?v=1792182433"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":57680204464508,"title":"Nut 8","option1":"Nut 8","option2":null,"option3":null,"sku":"RUWI27650","requires_shipping":true,"taxable":true,"featured_image":{"id":85634724823420,"product_id":16161984971132,"position":11,"created_at":"2026-10-16T22:27:11+02:00","updated_at":"2026-10-16T22:27:12+02:00","alt":null,"width":1800,"height":1200,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-8-27650-1-freigestellt-02.webp?v=1792182432","variant_ids":[57680204464508]},"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 8","public_title":"Nut 8","options":["Nut 8"],"price":3877,"weight":160,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083844","featured_media":{"alt":null,"id":69830702563708,"position":12,"preview_image":{"aspect_ratio":1.5,"height":1200,"width":1800,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-8-27650-1-freigestellt-02.webp?v=1792182432"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

{"id":57680204431740,"title":"Nut 6","option1":"Nut 6","option2":null,"option3":null,"sku":"RUWI27600","requires_shipping":true,"taxable":true,"featured_image":{"id":85634724856188,"product_id":16161984971132,"position":10,"created_at":"2026-10-16T22:27:11+02:00","updated_at":"2026-10-16T22:27:13+02:00","alt":null,"width":1800,"height":1200,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-6-27600-1-freigestellt-01.webp?v=1792182433","variant_ids":[57680204431740]},"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 6","public_title":"Nut 6","options":["Nut 6"],"price":3877,"weight":200,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083837","featured_media":{"alt":null,"id":69830702596476,"position":11,"preview_image":{"aspect_ratio":1.5,"height":1200,"width":1800,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-6-27600-1-freigestellt-01.webp?v=1792182433"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

Welcher Spanner hält dein Werkstück?

Der Spann-Finder führt dich vom Werkstück zum passenden Spanner.

Finder starten →

Der RUWI Klemmwinkel mit Schnellspanner verbindet Aluprofile werkzeuglos im rechten Winkel mit ihrer Unterlage – einem weiteren Profil, einem Nuttisch oder dem Nutentisch einer Maschine. Seine Nase greift in die Nut des aufliegenden Profils, der integrierte Schnellspanner sitzt in der Nut der Unterlage. Legst du den Hebel um, zieht der Spanner die Nase nach unten und presst das Profil mit rund 2 kN (Nut 6) beziehungsweise 3 kN (Nut 8) fest auf die Unterlage; im gespannten Zustand liegt der Griff dabei unterhalb der Profilhöhe und steht nicht über. Legst du den Hebel zurück, ist die Verbindung gelöst und du kannst das Profil versetzen. So positionierst, fixierst und verbindest du Profile, ohne zu schrauben.

Zum Einsetzen setzt du zuerst die Nase in die Nut des aufliegenden Profils und dann den Spanner von oben an beliebiger Stelle in die Nut der Unterlage: gegen die Federkraft drücken und um 90 Grad drehen, sodass sich die Hammermutter quer unter die Nutflanken legt. Am Rändelring stellst du Höhe und Anpressdruck ein und legst den Hebel um; gelöst wird in umgekehrter Reihenfolge, die einzelnen Schritte zeigt die Anleitung unter Downloads. Den Winkel gibt es in zwei Baugrößen: für Nut 6 (34 mm Gesamthöhe, 6 mm Verstellhöhe) und für Nut 8 (44 mm Gesamthöhe, 8 mm Verstellhöhe). Der Korpus ist aus Zinkdruckguss und brüniertem Stahl, der Exzenterhebel aus pulverbeschichtetem Aluminiumguss.

So arbeitest du damit

Profile verbinden und fixieren: Im Vorrichtungsbau setzt du Querprofile in Sekunden an und ziehst sie mit einem Hebelgriff fest an, statt Nutensteine einzufädeln und Winkel zu verschrauben.
Anschläge auf Nut- und Maschinentischen: Ein Profil als Anschlag ziehst du mit dem Winkel fest auf den Nuttisch, etwa auf den Nutentisch einer CNC-Maschine, und versetzt es bei Bedarf in Sekunden. Nach diesem Prinzip wird auch das Anschlaglineal am RUWI Bohrtisch verstellt.
Rahmen aussteifen: Bei wechselnden Aufbauten verbindet der Winkel Profile im rechten Winkel kraftschlüssig miteinander und hält die Konstruktion in Form.
Montagehilfe für Prototypen: Konstruktionen aus Aluprofil entstehen und ändern sich im Fluss, und die Verbindungspunkte ziehen ohne Werkzeug einfach mit um.

Passt das zu deinem Aluprofil?

Beim Bestellen wählst du die Nutbreite: Nut 6 oder Nut 8. Für die Unterlage zählt dabei allein die Nutbreite – der Spanner klemmt in Item-, Bosch- und anderen Systemprofilen ebenso wie in Nuttischen und Maschinentischen mit Nut 6 oder Nut 8. Das aufliegende Profil, in das die Nase greift, muss dagegen ein Item- oder Item-kompatibles Profil sein: beim Winkel für Nut 6 aus dem 30er-System, beim Winkel für Nut 8 aus dem 40er-System. Die Nase ist auf die Nutform dieser Profile abgestimmt und passt nicht in Bosch-Profile. Die Schnellspann-Mechanik entspricht dem Schnellspanner Ø 15 mm beziehungsweise dem Schnellspanner Ø 20 mm; alle Baugrößen zeigt die Schnellspanner-Übersicht.

Downloads

Alle Details

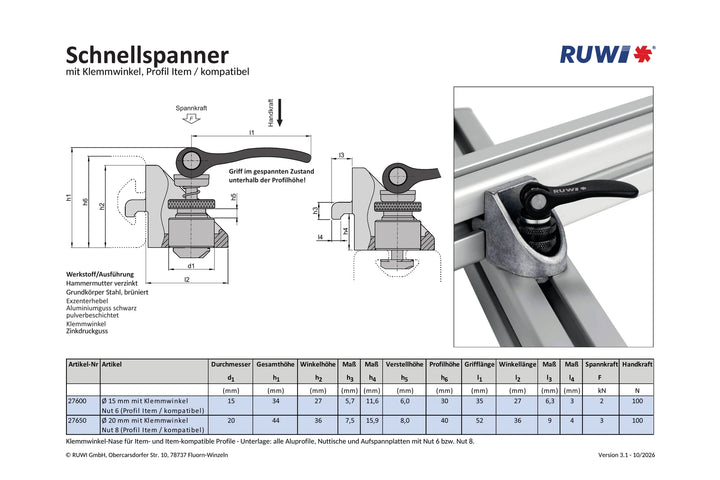

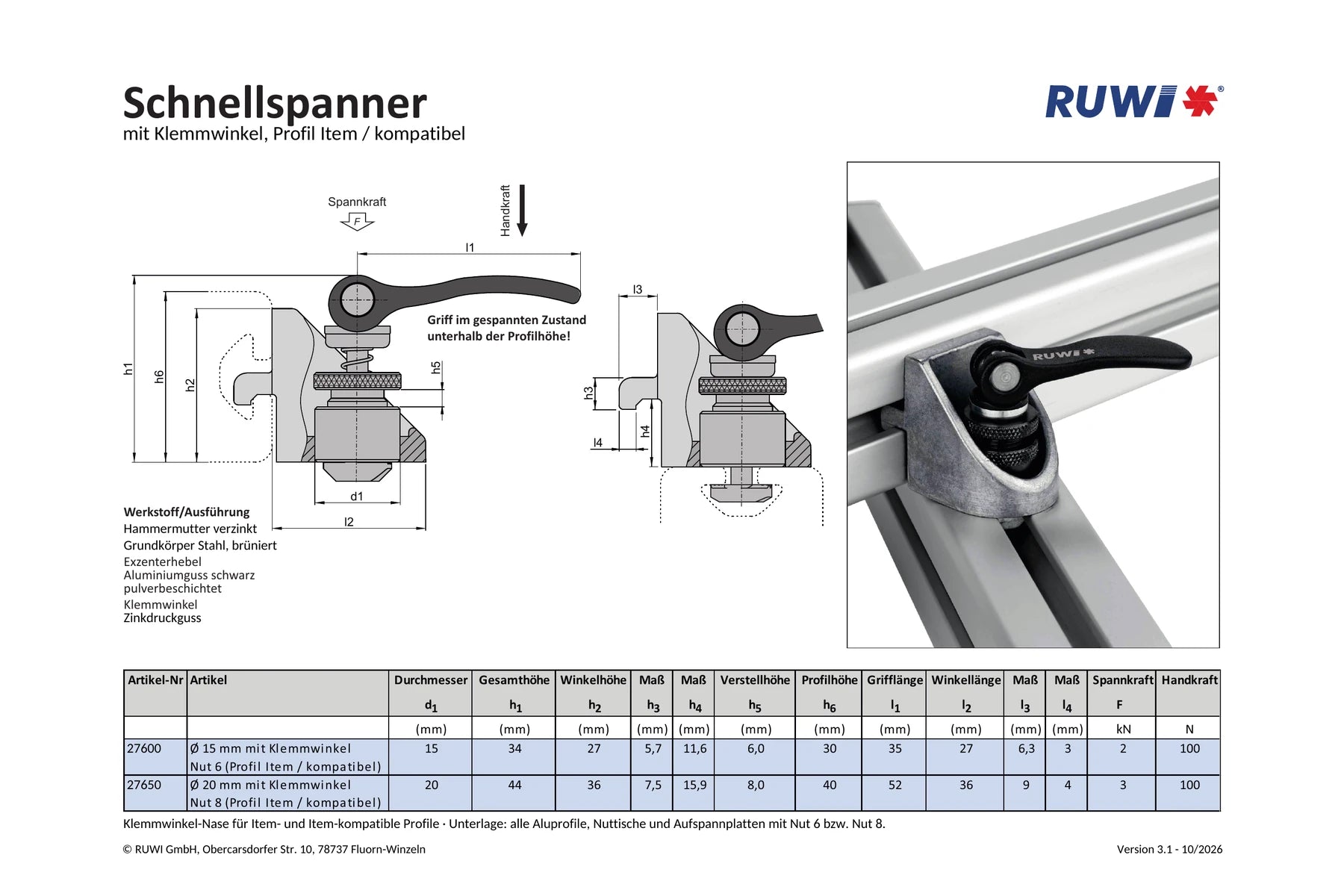

Abmessungen
Gesamthöhe: 34 mm (RUWI27600-1, Nut 6) oder 44 mm (RUWI27650-1, RUWI27650-4, Nut 8 bis 10)
Verstellhöhe: 6 mm (RUWI27600-1) oder 8 mm (RUWI27650-1, RUWI27650-4)

Material
Werkstoffe: Zinkdruckguss und brünierter Stahl
Exzenterhebel: Aluminiumguss, pulverbeschichtet

Kompatibilität
Bei RUWI27600: Item und Item-kompatibel im System 30, Nut 6

Bei RUWI27650: Item und Item-kompatibel im System 40, Nut 8

Tische: Nuttische und Aufspannplatten mit Nutbreite 8 mm

Spannkraft
Spannkraft: ca. 3 kN

Gewicht
Gewicht: ca. 200 g (Nut 6) oder ca. 150 g (Nut 8)
