Dat hoort erbij
• 1 × verticale spanner met ronde adapterplaat
• 2 × snelspanners met excentriek
Welke klem houdt je werkstuk vast?
De Spann-Finder helpt je bij het vinden van de juiste spaninrichting voor je werkstuk.

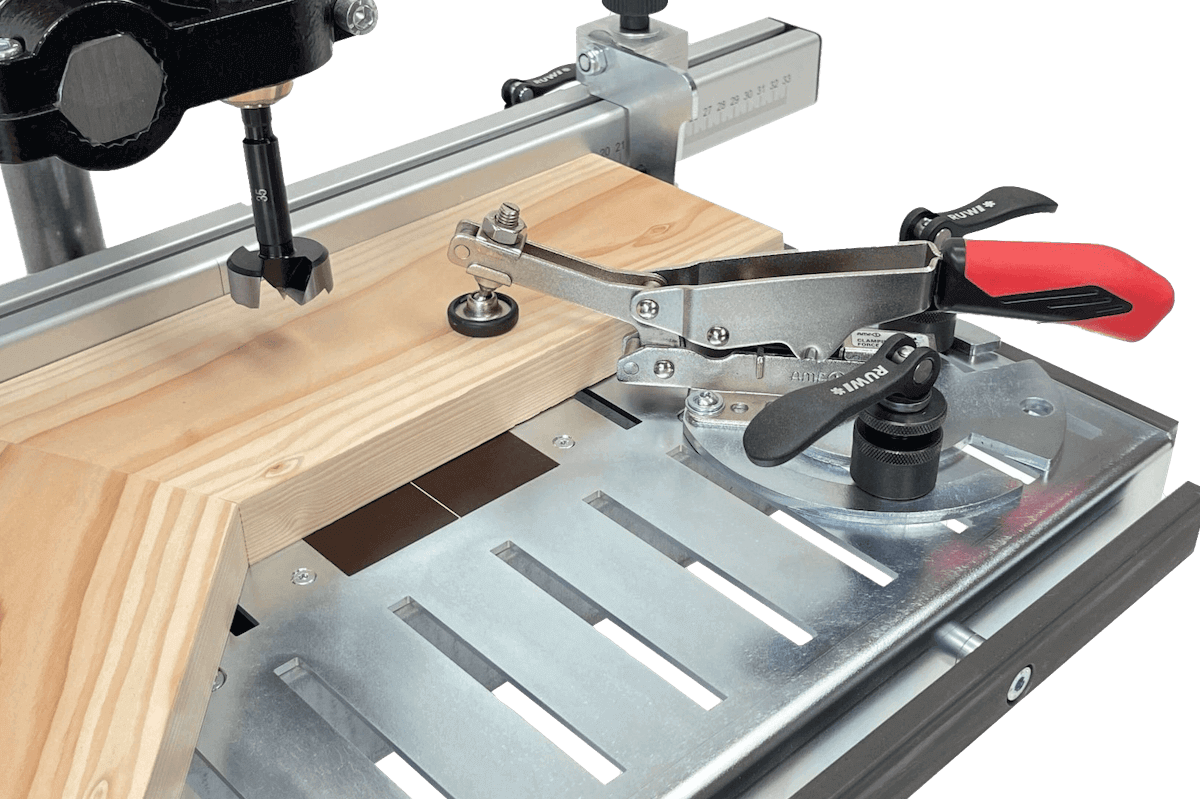

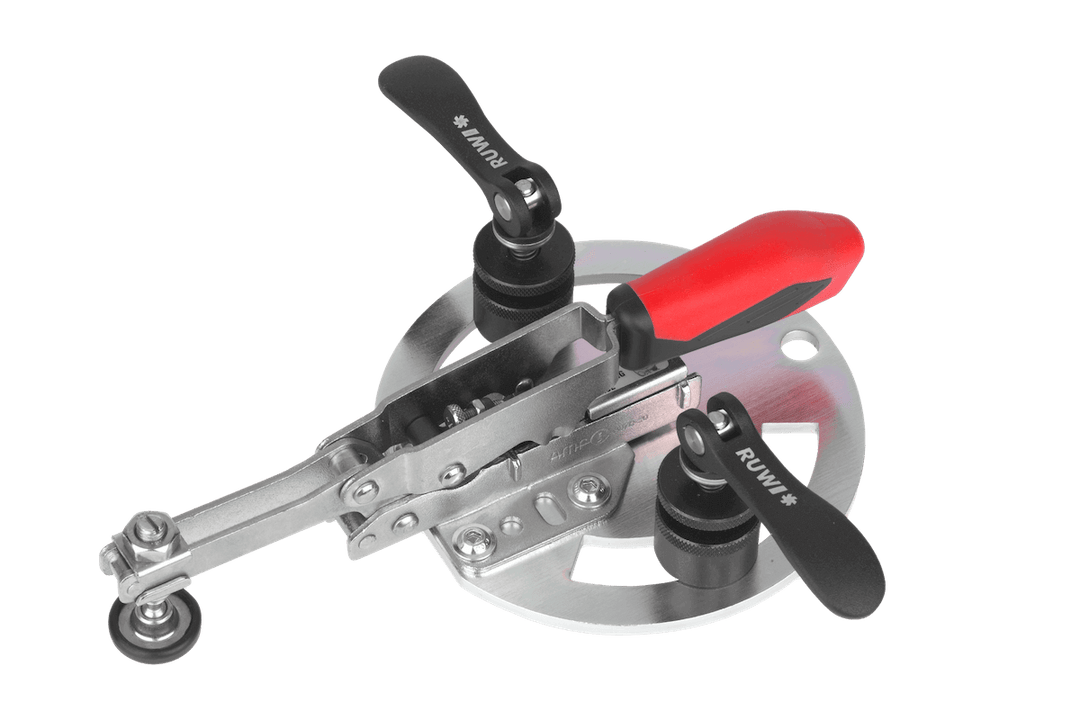

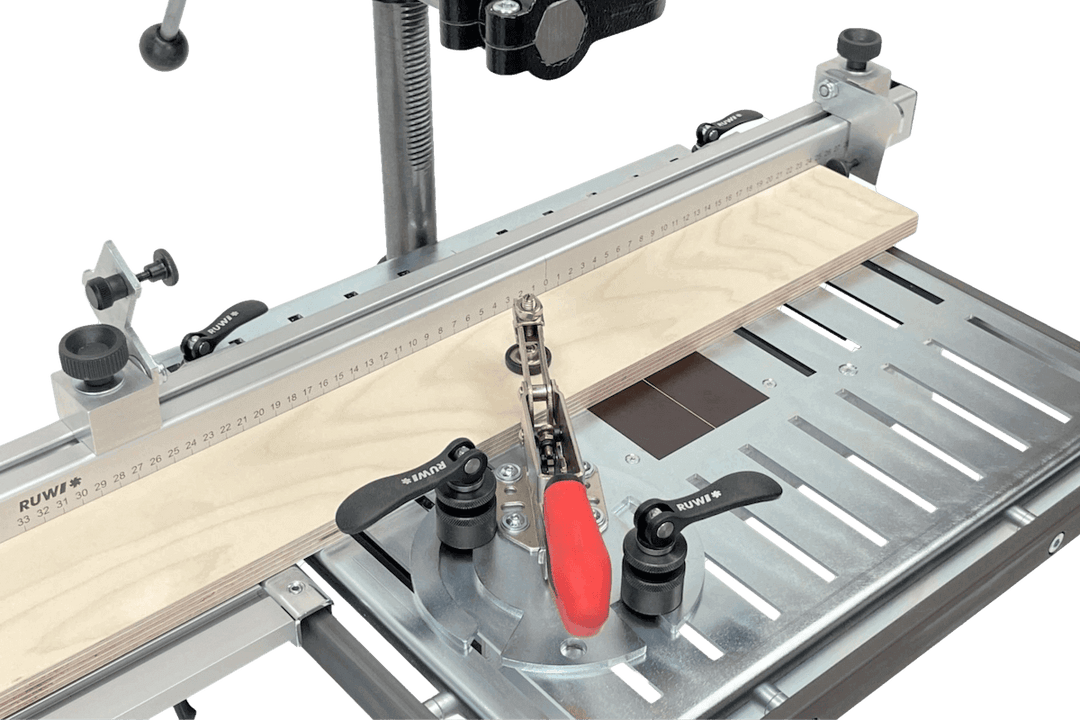

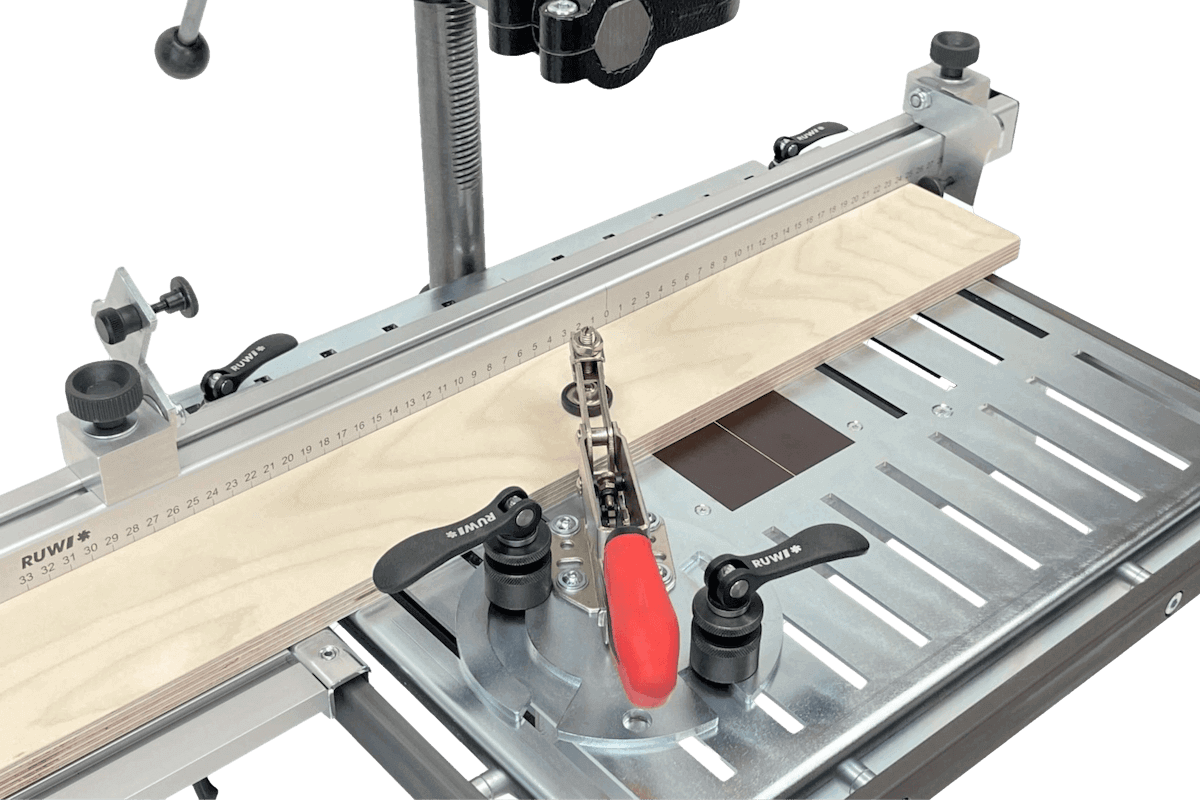

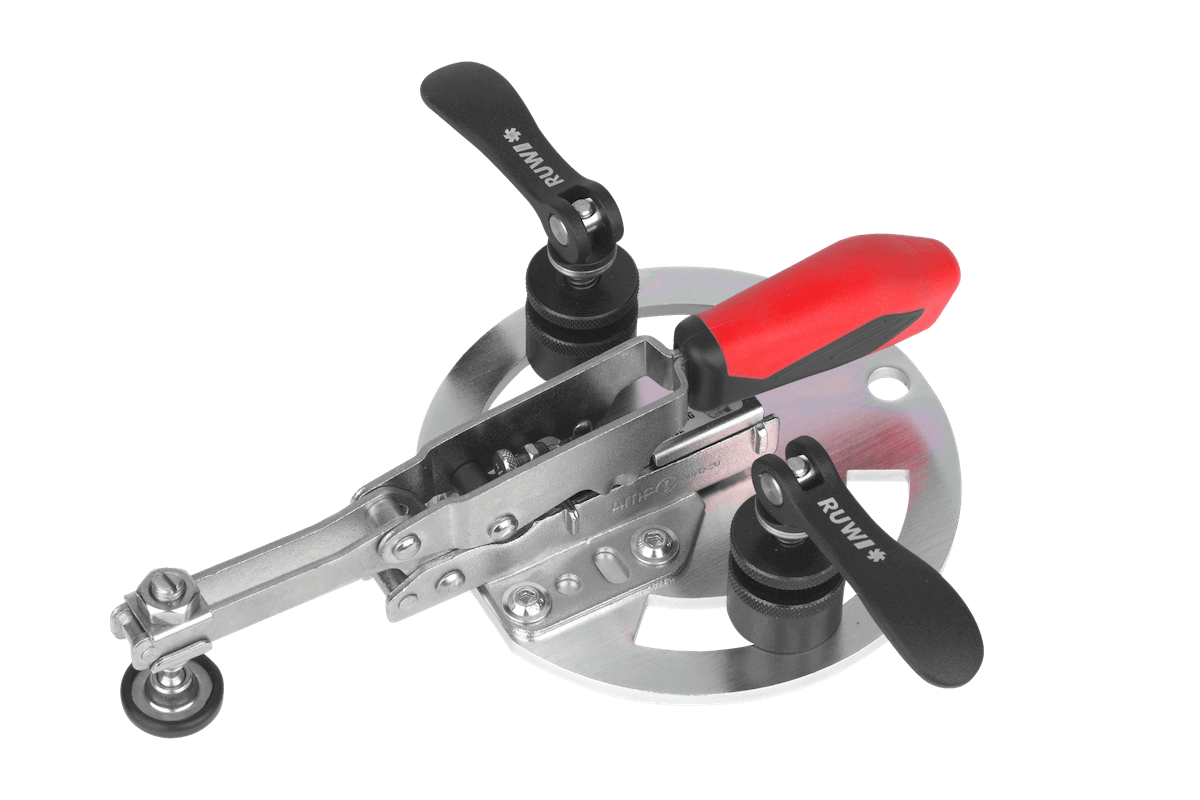

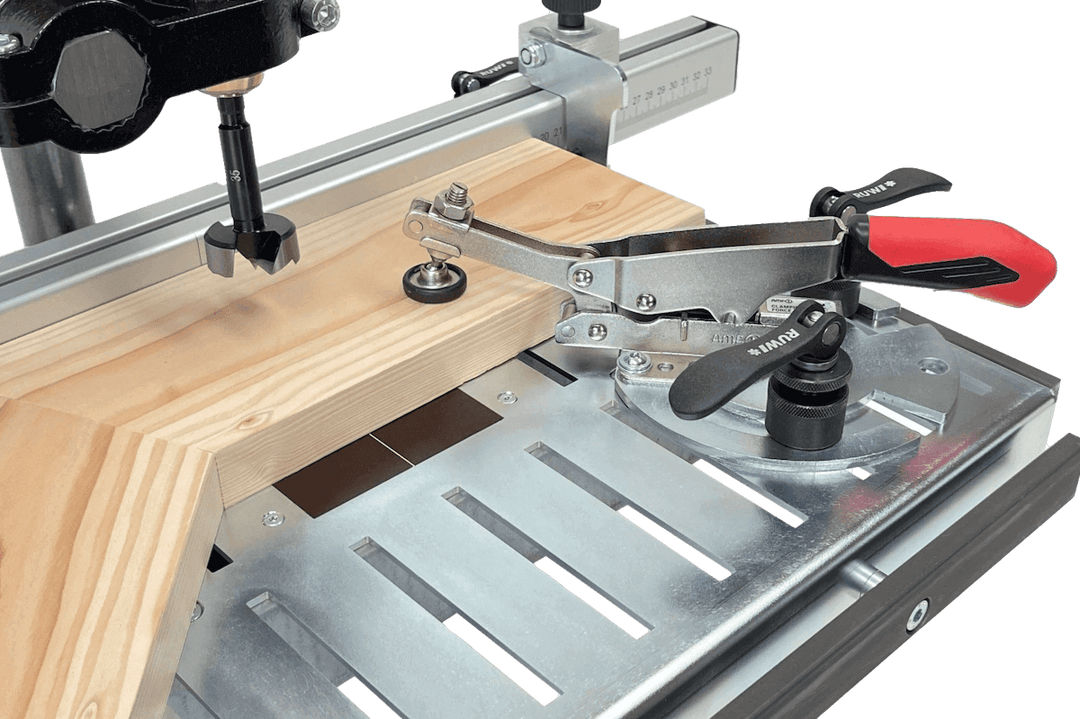

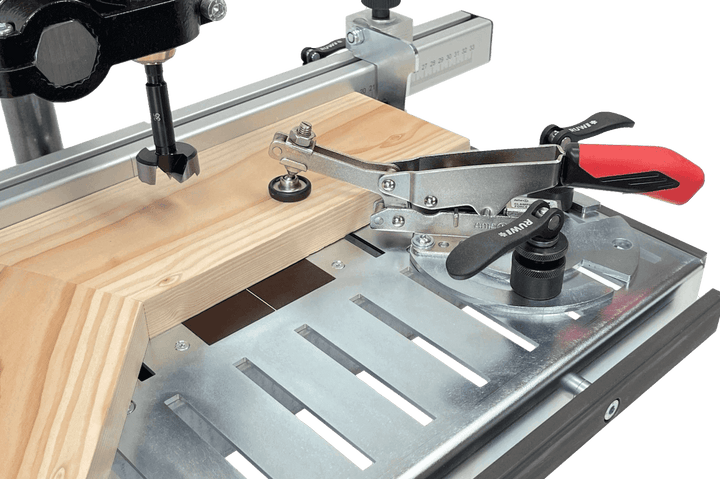

De RUWI verticale spanner met adapterplaat houdt je werkstuk van bovenaf vast op de boortafel – een kniehevelspanner voor het RUWI-groefspansysteem. Via twee excentrische snelspanners (Ø 30 mm) plaats je hem zonder gereedschap in de groef en breng je hem in lijn; dankzij de ronde adapterplaat (Ø 140 mm) met langgaten kun je de drukspindel vrij positioneren.
De hoogteverstelling is geschikt voor materiaaldiktes tot 40 mm, waarvan 35 mm automatisch zonder bijstellen. De excentrische snelspanners klemmen met een spanbereik van 14 mm in groefbreedtes van 8 tot 10 mm – gewoon de hendel omzetten in plaats van schroeven. Met een lengte van 244 mm reikt de spanner gemakkelijk over platen, frames en losse onderdelen heen.
Zo ga je ermee aan de slag
- Tijdens het boren goed vasthouden: het werkstuk ligt stevig op de tafel, beide handen blijven op de machine en de geleider – vooral bij kleine onderdelen die anders mee zouden draaien.
- Serieproductie zonder bijstellen: de automatische hoogtecompensatie van 35 mm compenseert variaties in materiaaldikte – hendel openen, werkstuk verwisselen, hendel sluiten.
- Het drukpunt vrij instellen: de langgaten van de adapterplaat schuiven de spindel traploos naar de boorplaats – de druk wordt naast de boor uitgeoefend, niet zomaar ergens.
- Zonder gereedschap verplaatsen: beide excentrische klemmen losmaken, de spanner naar de volgende groefpositie verplaatsen, de excentrische klemmen sluiten – het instelgereedschap blijft in de lade.
Past dit bij je tafel?
De spanner is geschikt voor groefbreedtes van 8 tot 10 mm: het groef-spansysteem van de RUWI boortafels (Basic, Classic, Premium), RUWI lastafels met groef en andere groeftafels in deze maat. De horizontale spanner met adapterplaat drukt zijdelings tegen een aanslag; voor tafels met 20 mm-gatenraster in plaats van groef is er de verticale spanner voor de 20 mm-gatenraster.
