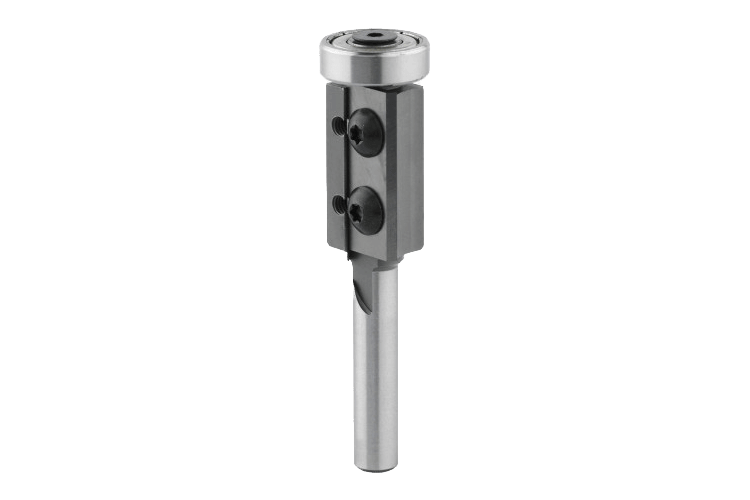

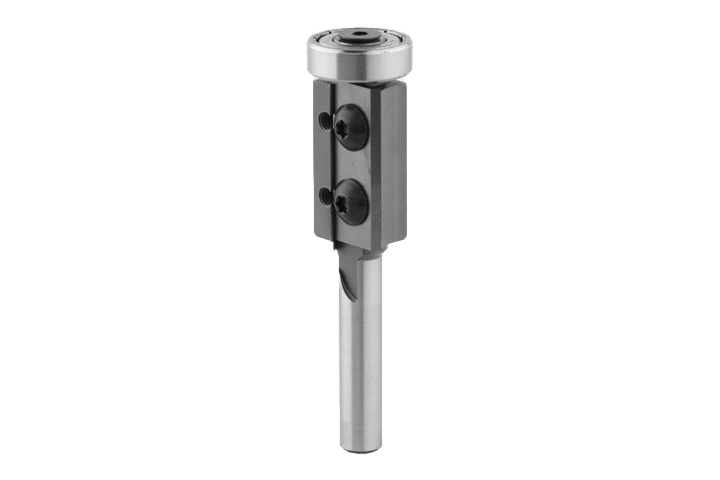

Vlakfrees met indexeerbare beitelplaatjes en druklager

Korte beschrijving

De vlakfrees freest uitstekende randen vlak af tot aan een referentievlak – zowel bij het kopiëren van een sjabloon als bij het vlakfrezen van randbanden en fineeruitsteeksels. In plaats van vastgesoldeerde snijranden heeft hij twee hardmetalen wisselplaten: als een snijrand bot wordt, draai je het plaatje 180° om en heb je een scherpe rand. Als beide kanten versleten zijn, vervang je de plaat – geen verzending naar de slijpservice, geen stilstand.

Het geleidingskogellager (Ø 19 mm) is afgestemd op de snijcirkel en leidt de frees langs de rand of het sjabloon. De frees is tweesnijdend, rechtsdraaiend, met een buitendiameter van 19 mm en een snijlengte van 30 mm – voldoende voor dikkere werkstukken in één doorgang. De schacht met Ø 8 mm past in handfrezen, tafelfrezen en in de RUWI-freestafel.

De grote kop van 19 mm zorgt voor een hoge snijsnelheid en een zuiver snijresultaat – vooral bij rechte en brede contouren. Voor krappe binnenradii is hij te groot; daarvoor gebruik je een vlakfrees met een kleiner aanlooplager (9,5 of 12,7 mm). Je vindt ze allemaal in het RUWI-freesgereedschap, de bijpassende tafels in de RUWI-freestafels.

Mogelijke toepassingen

• Randen en uitstekende delen vlak met het referentievlak frezen – kantenband, fineer, sjablooncontouren
• Sjabloonkopiëren met hoge snijsnelheid en een strakke snede
• Wendplaten: draai de botte snijkant 180° of verwissel deze – zonder slijpservice
• Het aanloopkogellager (Ø 19 mm) loopt langs de rand of het mal
• Voor zachthout, hardhout en gecoate platen
• Schaft Ø 8 mm voor handfreesmachine, RUWI-freestafel en tafelboormachine
• Kies voor krappe binnenradii een kleinere vlakfrees (9,5 of 12,7 mm)

Alle details

• Funktion und Schneiden
- Bündigfräser zum Abtragen von Kanten bündig zur Referenzfläche
- Zwei Hartmetall-Wendeplatten (Z2) – wendbar und austauschbar
- Rechtsdrehend

• Maße
- Außendurchmesser Ø 19 mm
- Schneidenlänge 30 mm
- Schaft Ø 8 mm, Schaftlänge 38 mm
- Gesamtlänge 78 mm
- Eigengewicht etwa 62 g

• Anlauflager
- Kugellager Ø 19 mm – führt entlang Kante oder Schablone

• Einsatz
- Für Weichholz, Hartholz und beschichtete Platten
- Für RUWI Frästische, Hand- und Tischoberfräsen
