Span systeem set voor groef Montage- en lastafel

Met de RUWI -spansysteemset rust je je las-, montage- of werktafel uit voor het gereedschaploos vastklemmen op profielen met een groef e van 8 tot 10. Het principe: indrukken, draaien, vastzetten. Met de Ø 30-snelspanners en de excentrische spanners van metaal zet je werkstukken van bovenaf en vanaf de zijkant vast – zonder sleutel, in enkele seconden. adapterplaten, adapterhoeken en aanslagschroeven bieden je de bevestigingsmogelijkheden voor horizontaal en verticaal vastklemmen, en het opbergpaneel (700 × 450 mm, gepoedercoat staalplaat) met bevestigingspennen houdt alles binnen handbereik aan de muur.

Dit is de complete bouwset voor de metaal- en mallenbouw: 6 snelklemmen Ø 30 mm, 4 excenterspanner met twee draailagers, adapterplaten in drie uitvoeringen (200 × 60 mm, 180 × 40 mm met M6-schroefdraad, rond Ø 140 mm), adapterhoeken en aanslagschroeven – de hendels zijn van gegoten aluminium, de basislichamen van gebruinde staal, de platen verzinkt.

Zo ga je ermee aan de slag

• Opspaninrichtingen opbouwen: adapterplaten bepaalt de opspannpunten, snelklemmen zorgen voor de bevestiging zonder gereedschap – de opspaninrichting voor het terugkerende frame is binnen enkele minuten klaar en kan net zo snel worden verplaatst.
• Serieproductie: excentrische hendel draaien, onderdeel zit op zijn plaats – hendel terugdraaien, volgend onderdeel; zes snelklemmen zorgen ervoor dat ook grotere assemblages volledig worden gemonteerd.

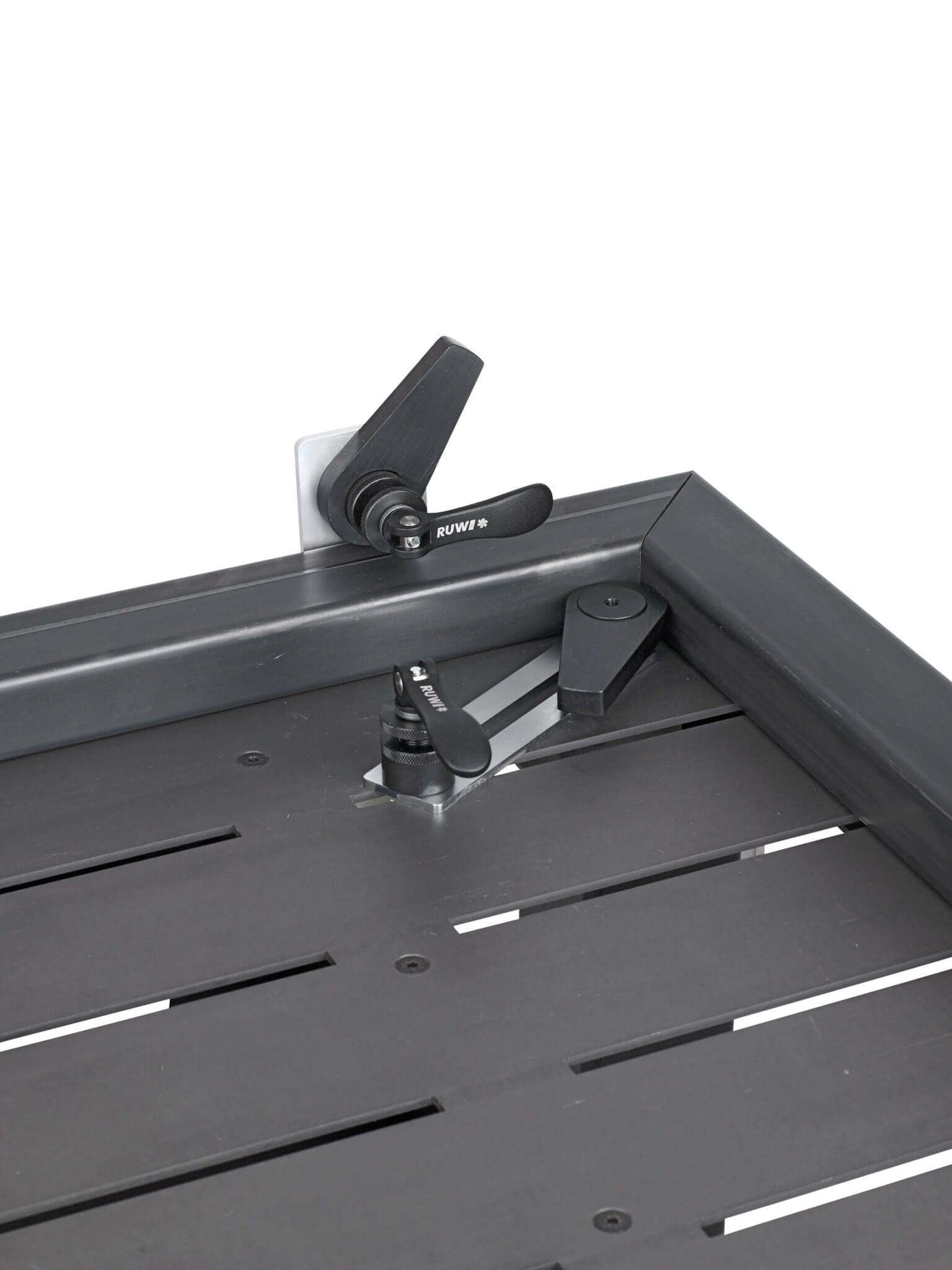

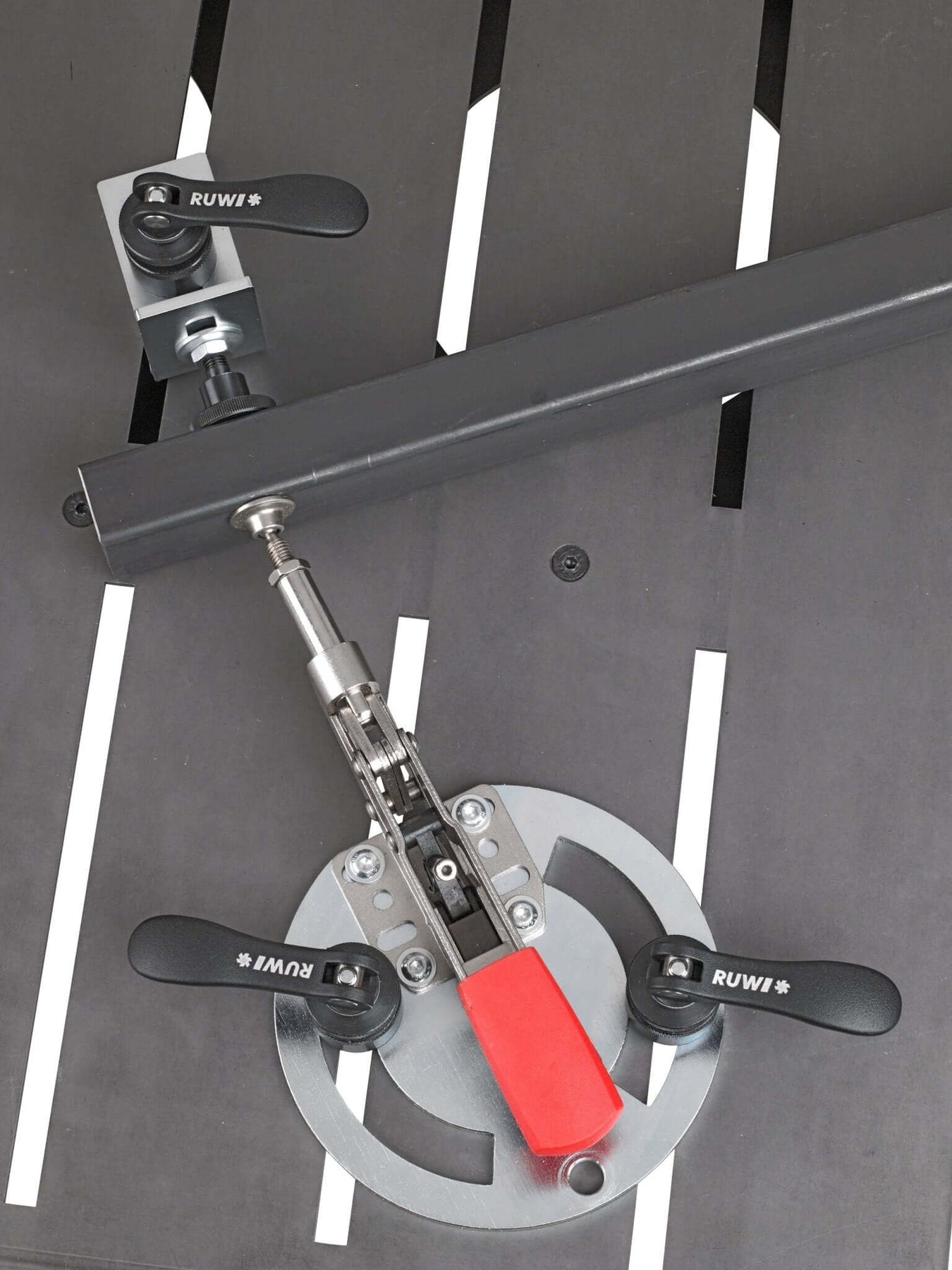

• Van bovenaf en vanaf de zijkant: ronde plaat om het werkstuk vast te houden, rechthoekige plaat met M6-schroefdraad voor het zijdelingse drukpunt – het werkstuk wordt in beide richtingen vastgezet.

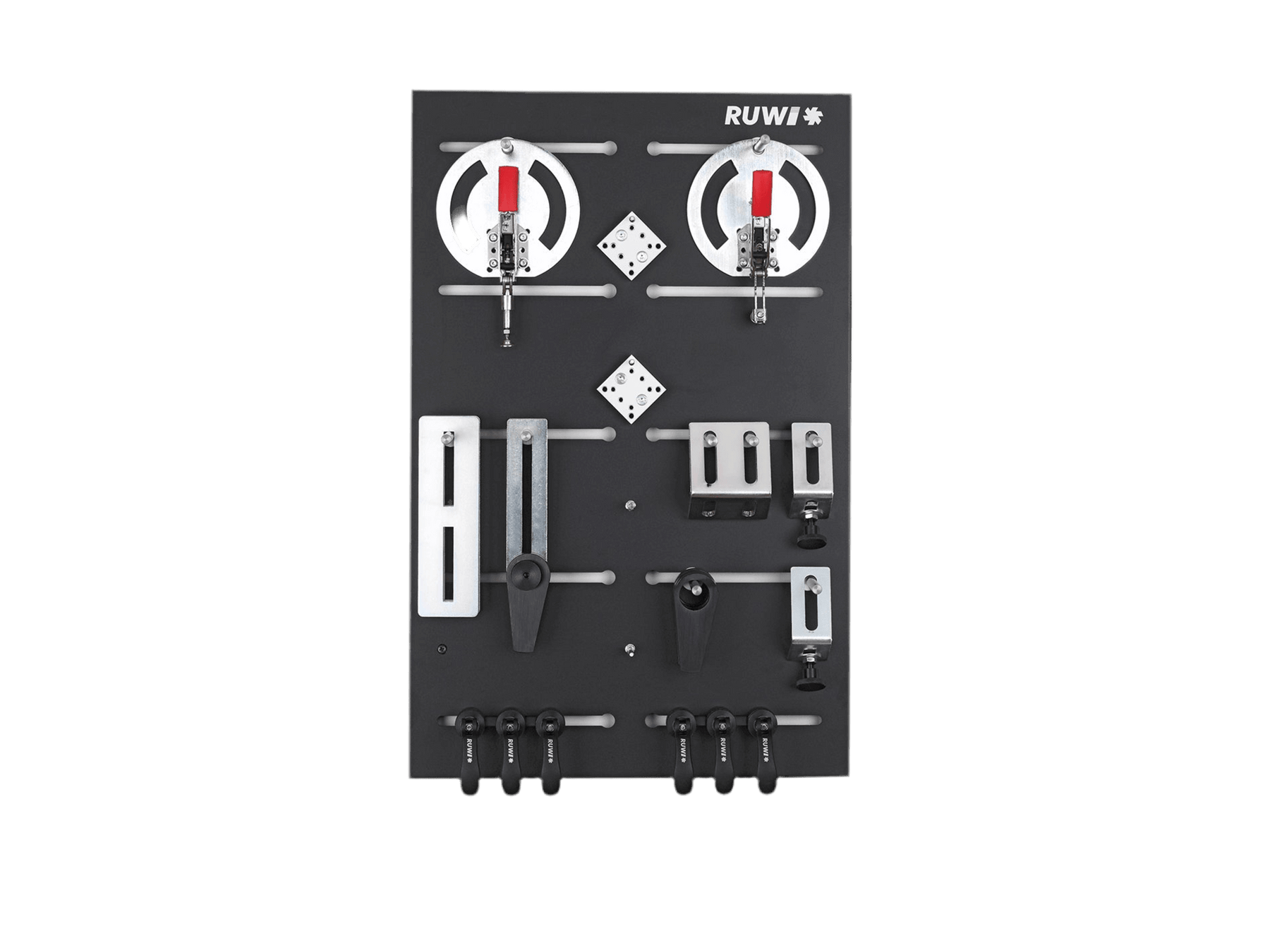

• Orde aan de muur: elk onderdeel heeft zijn eigen pen op het paneel naast de tafel – de greep zit verborgen, er ligt niets tussen de werkstukken.

Past dit bij je tafel?

De set is ontworpen voor groef 8 tot 10 en past zowel op las- en montagetafels met deze groefbreedte als op tafels met aluminiumprofielen – het enige wat telt is de groef, niet de fabrikant. De bijpassende RUWI-tafels zijn de lastafel heftafel met groef en de lastafel -tafel met poten met groef. Dezelfde logica voor tafels met een gatenraster biedt de Premium-set voor het 20-mm-raster, voor lichtere profielconstructies de Starter-set groef 8; afzonderlijke componenten staan vermeld in het overzicht van snelklemmen.

Downloads

• Handleiding snelspanner (PDF)
• Technische fiche snelspanner (PDF)

Alle details

Snelklemmen en mechanisme
Snelklemmen: 6 × Ø 30 mm, voor groef 8 tot 10
Materiaal: excentrische hendel van gegoten aluminium, basisbehuizing van gebruneerd staal

adapterplaten
Uitvoeringen: 200 × 60 mm, 180 × 40 mm (M6-schroefdraad), rond Ø 140 mm
Materiaal: staal, verzinkt

Opbergpaneel
Afmetingen: 700 × 450 mm
Uitvoering: plaatstaal, gepoedercoat
