verticale spanner met adapterplaat en klembout , diameter 16 mm

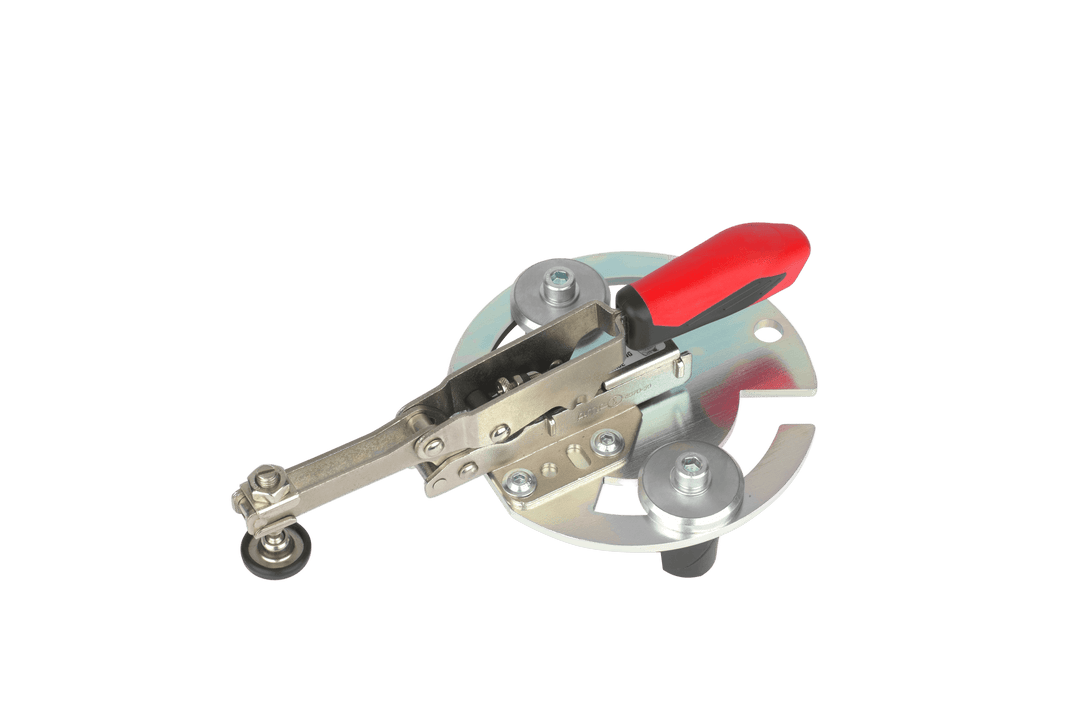

De RUWI verticale spanner met adapterplaat houdt je werkstuk van bovenaf vast op de lastafel – de uitvoering voor de 16 mm-gatenraster. Via twee klembouten plaats je hem in de 16 mm-gaten van lastafels en opspanplaten en draai je hem vast met de inbussleutel – twee verankeringspunten zorgen ervoor dat hij niet kan draaien, zelfs als er zijdelingse krachten op werken. Met de ronde adapterplaat (Ø 140 mm) met langwerpige gaten kun je het drukpunt vrij positioneren.

De gelede drukplaat aan de spindel ligt ook op schuine oppervlakken vlak aan; de aandrukkracht is instelbaar. De slagcompensatie vangt materiaaldiktes tot 40 mm op, waarvan 35 mm automatisch zonder bijstellen – met 40 mm spanbereik en een lengte van 244 mm reikt de spanner ruimschoots over platen, frames en losse onderdelen heen.

Zo ga je ermee aan de slag

• Vast houden tijdens het hechten: het werkstuk ligt stevig op de plaat, beide handen blijven op de brander en het toevoegmateriaal.
• Schuine en oneffen werkstukken opspannen: de gelede drukplaat legt zich vlak tegen de contour aan – de druk wordt loodrecht op het werkstuk uitgeoefend, niet op de rand.
• Serieproductie zonder bijstellen: de automatische slagcompensatie van 35 mm past zich aan wisselende materiaaldiktes aan – hendel openen, werkstuk verwisselen, hendel sluiten.
• Het drukpunt vrij instellen: dankzij de langwerpige gaten van de adapterplaat schuift de spaninrichting traploos tussen de rastergaten – de druk wordt op de voeg uitgeoefend, niet ernaast.

Past dit bij je lastafel?

De twee klembouten met een diameter van 16 mm passen in lastafels en opspanplaten met een gatenraster van 16 mm. Voor het Ø-28-raster van de RUWI lastafels is hetzelfde model verkrijgbaar in een Ø-28-uitvoering; als één enkel verankeringspunt volstaat, is de uitvoering met een klembout de slankere oplossing.

Zijdelings tegen een aanslag drukt de horizontale spanner; een overzicht van de spanmiddelen en tafels vindt u in de RUWI lastafels.

Alle details

Afmetingen
Lengte: 244 mm
adapterplaat : Ø 140 mm
eigen gewicht : ca. 1,2 kg

Functie
spanbereik: 40 mm
compensatie: tot 40 mm, automatisch 35 mm

Spansysteem
klembout: 2 × Ø 16 mm (RUWI21149) of 2 × Ø 28 mm (RUWI21152)
gatenraster: Ø 16 mm of Ø 28 mm, afhankelijk van de uitvoering (materiaal vanaf 4 mm)
