positioneerhoek met klembout ø 16 mm en ø 28 mm

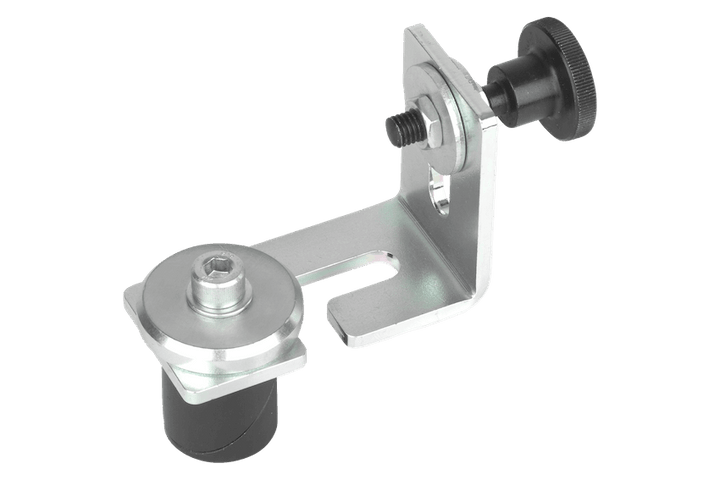

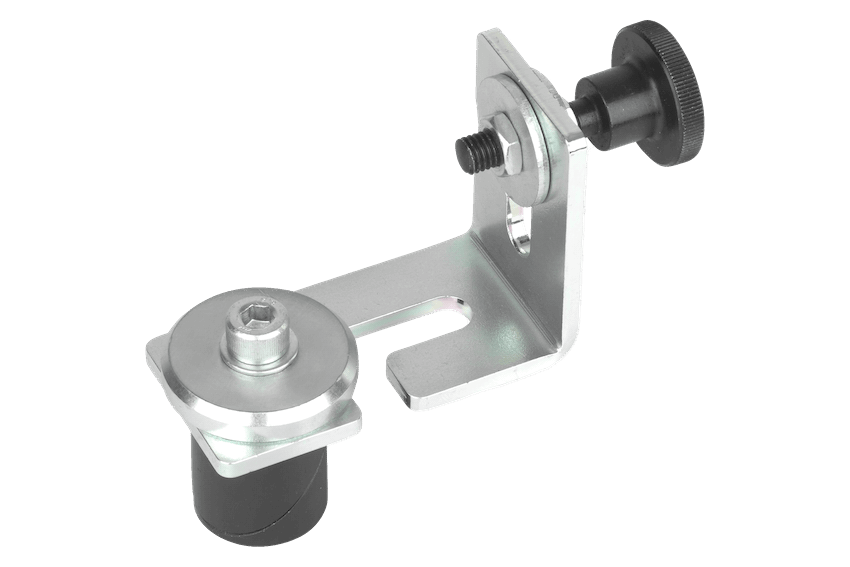

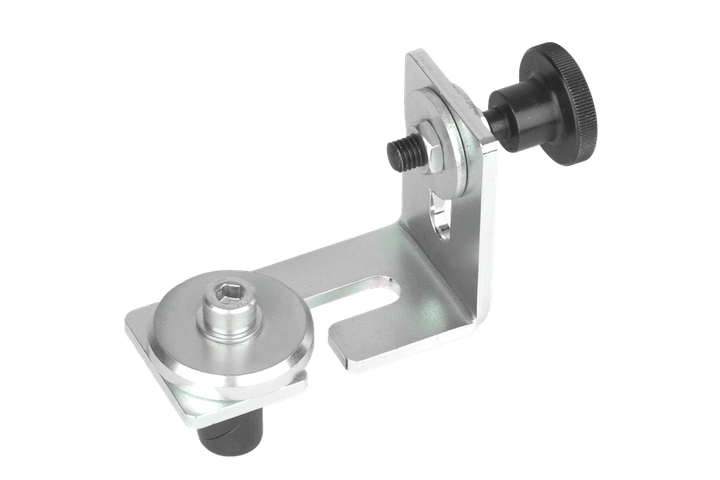

De RUWI positioneerhoek is een vaste aanslag voor de lastafel – je legt je werkstuk ertegenaan en hebt zo een vaste rand waarlangs het niet kan verschuiven. Met behulp van de klembout kun je de hoek (80 × 60 × 40 mm, staal verzinkt en gebruneerd) op elke gewenste positie in de gatenraster plaatsen; de aanslagschroef (M8 × 30 mm) bepaalt met zijn Ø-30-vlak het contactpunt en past zich aan de hoogte van het werkstuk aan.

In combinatie met een spaninrichting ontstaat zo een stevige bevestiging: de positioneerhoek houdt aan de ene kant vast, terwijl de horizontale spanner van de andere kant drukt – zo span je werkstukken telkens weer op precies dezelfde plek vast.

Zo ga je ermee aan de slag

• Een aanslag instellen: de bout in het raster, de hoek vast – de referentierand staat vast, het werkstuk ligt ertegenaan voordat de klem vastgrijpt.
• Series met constante herhaalnauwkeurigheid: de hoek fungeert als tegenhouder, de spaninrichting drukt aan – elk onderdeel zit op dezelfde plek, naad voor naad.
• Hoogte aanpassen: de aanslagschroef past zich aan de hoogte van het werkstuk aan – zelfs platte onderdelen worden op de juiste hoogte geplaatst.

Past dit bij je tafel?

Bij het bestellen kies je de uitvoering op basis van je gatenraster: klembout Ø 16 mm of Ø 28 mm, voor tafelbladen vanaf 4 mm dik. Van bovenaf houdt de verticale spanner vast, snel per hendel de excenterspanner; het overzicht geven de RUWI lastafels. Voor tafels met een 20-mm-raster is er de positioneerhoek voor de 20-mm-gatenraster.

Alle details

Afmetingen
Hoek: 80 × 60 × 40 mm
eigen gewicht : 380 g

Materiaal
Materiaal: staal, verzinkt en gebruneerd

aanslagschroef
Schroefdraad: M8 × 30 mm
Aanslagvlak: Ø 30 mm

Spansysteem
klembout: Ø 16 mm of Ø 28 mm, afhankelijk van de uitvoering
gatenraster: Ø 16 mm of Ø 28 mm, afhankelijk van de uitvoering (materiaal vanaf 4 mm)
