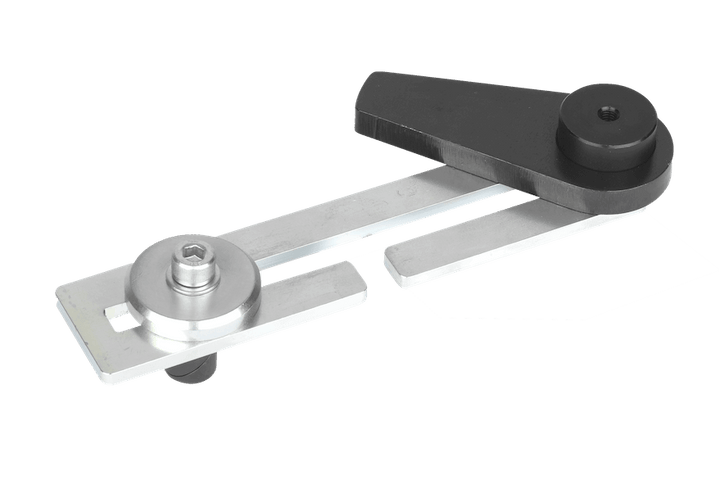

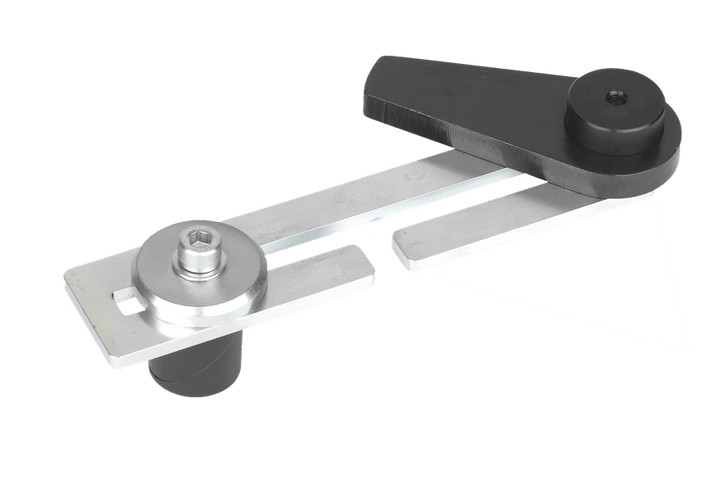

RUWI excentrische spanner met adapterplaat en klembout, vrijstaand
RUWI excentrische spanner met adapterplaat en klembout, close-up
Excenterspanner met adapterplaat en klembout Ø 16 mm en Ø 28 mm

Excenterspanner met adapterplaat en klembout Ø 16 mm en Ø 28 mm

RUWI21146

Normale prijs€50,68
/
incl. btw excl. verzendkosten

€42,59 netto

Grootte
  • Geproduceerd in Duitsland
  • Ontworpen door meubelmakers in Fluorn-Winzeln
  • Reserveonderdelen zijn altijd op voorraad
  • Op voorraad – levertijd 1–3 werkdagen
  • Na besteld – Leveringsdatum via de telefoon: +49 7402 8414

Vragen voordat je iets koopt? Er zit een meubelmaker aan de telefoon: +49 7402 8414

• 1 × adapterplaat
• 1 × draailager
• 1 × excenterspanner
• 1 × klembout Ø 28 mm of Ø 16 mm met schijf, afhankelijk van de uitvoering

Eerst bekijken, dan beslissen

Weet je niet zeker of dit bij jouw werkplaats past? Tijdens een werkplaatsgesprek bekijken we het samen – ter plaatse, via video of bij een partner. Gratis, zonder verkoopdruk.

Een afspraak maken voor een werkplaatsgesprek
Liever direct vragen? +49 7402 8414

Kleinere onderdelen worden verzonden via DHL of DPD; je ontvangt de trackinggegevens per e-mail. heftafels en freestafels worden verzonden via transportbedrijf Schenker. Op verzoek komt het transportbedrijf op een door jou gekozen tijdstip langs – dit kun je telefonisch met hen afspreken.

De levertijd staat bovenaan bij de prijs, bij de voorraadstatus. Als iets momenteel niet op voorraad is, geven we je de leverdatum telefonisch door: +49 7402 8414. Mocht het langer duren, dan nemen we van tevoren contact met je op.

Afmetingen van de verpakking
• Verzending in een kartonnen doos via DHL of DPD
• Afmetingen: 345 × 250 × 50 mm

Onze gereedschappen en machines zijn ontworpen voor langdurig gebruik. We gebruiken uitsluitend hoogwaardige onderdelen en hebben veel ervaring opgedaan om problemen in de werkplaats te voorkomen. Daarom hebben we ook geen problemen met garantieclaims – zelfs niet als deze verder gaan dan de periode van twee jaar. We zijn altijd op zoek naar een goede gezamenlijke oplossing.

We hebben 100% van de reserveonderdelen op voorraad.

De RUWI excenterspanner klemt je werkstuk vast met behulp van een excentrische hendel – één hendelbeweging in plaats van een schroef. Dit gaat snel en is vooral handig als je veel identieke onderdelen achter elkaar vastklemt en weer losmaakt. Je plaatst hem via de klembout in de gatenraster van je lastafel en richt hem uit via de adapterplaat ; bij het bestellen kies je de bout die bij het raster past: Ø 16 of Ø 28 mm.

De spandruk wordt door de excentriek (100 × 44 mm) via het draailager (Ø 30 × 20 mm) opgewekt; de adapterplaat (180 × 40 mm) zorgt ervoor dat deze stevig op de plaat vastzit. Alle onderdelen zijn van staal, verzinkt en gebruneerd – vonkbestendig en roestbestendig bij dagelijks laswerk.

Zo ga je ermee aan de slag

  • Seriematig hechten en lassen: hendel om, onderdeel zit vast – hendel terug, volgend onderdeel. Bij terugkerende assemblages is de excentriek in cyclustijd sneller dan elke schroefklem.
  • Positie behouden in plaats van zoeken: bouten en adapterplaat bepalen de spanpositie in het raster – elk onderdeel van de serie bevindt zich op dezelfde plaats.
  • Drukpunt uitlijnen: via het M6-schroefgat van de adapterplaat en de draailager stel je de excentriek af op de contour van het werkstuk.

Past dit bij je lastafel?

De uitvoering met een diameter van 28 mm past in de gatenraster van de RUWI lastafels (materiaaldikte vanaf 4 mm – de gefosfateerde RUWI-lastafelbladen voldoen hieraan); de uitvoering met een diameter van 16 mm past in tafels met een raster van 16 mm. Geschikte tafels zijn de mobiele lastafel heftafel en de stabiele lastafel -tafel met poten.

Het Ø-28-raster is ook geschikt voor de overige spanapparatuur: schroefklem TW 16, Vario-spanbouten Ø 28 en verticale en horizontale spanner; een overzicht vindt u in de RUWI lastafels.

Alle details

Afmetingen
adapterplaat : 180 × 40 mm, met M6-schroefgat
draailager : Ø 30 × 20 mm, met M6-schroefbout
excenterspanner : 100 × 44 mm, boring Ø 30 mm
eigen gewicht : 600 g (Ø 28 mm) resp. 630 g (Ø 16 mm)

Materiaal
Materiaal: staal, verzinkt en gebruneerd

Spansysteem
klembout: Ø 28 mm of Ø 16 mm, afhankelijk van de uitvoering
gatenraster: Ø 28 mm of Ø 16 mm, afhankelijk van de uitvoering (materiaaldikte min. 4 mm)

★★★★★
