Name: Schnellspanner ø 20 mm Nut mit Außengewinde und Klemmutter für Nut 10
Brand: RUWI
SKU: RUWI27520-1
Price: 34.28 EUR
Availability: InStock

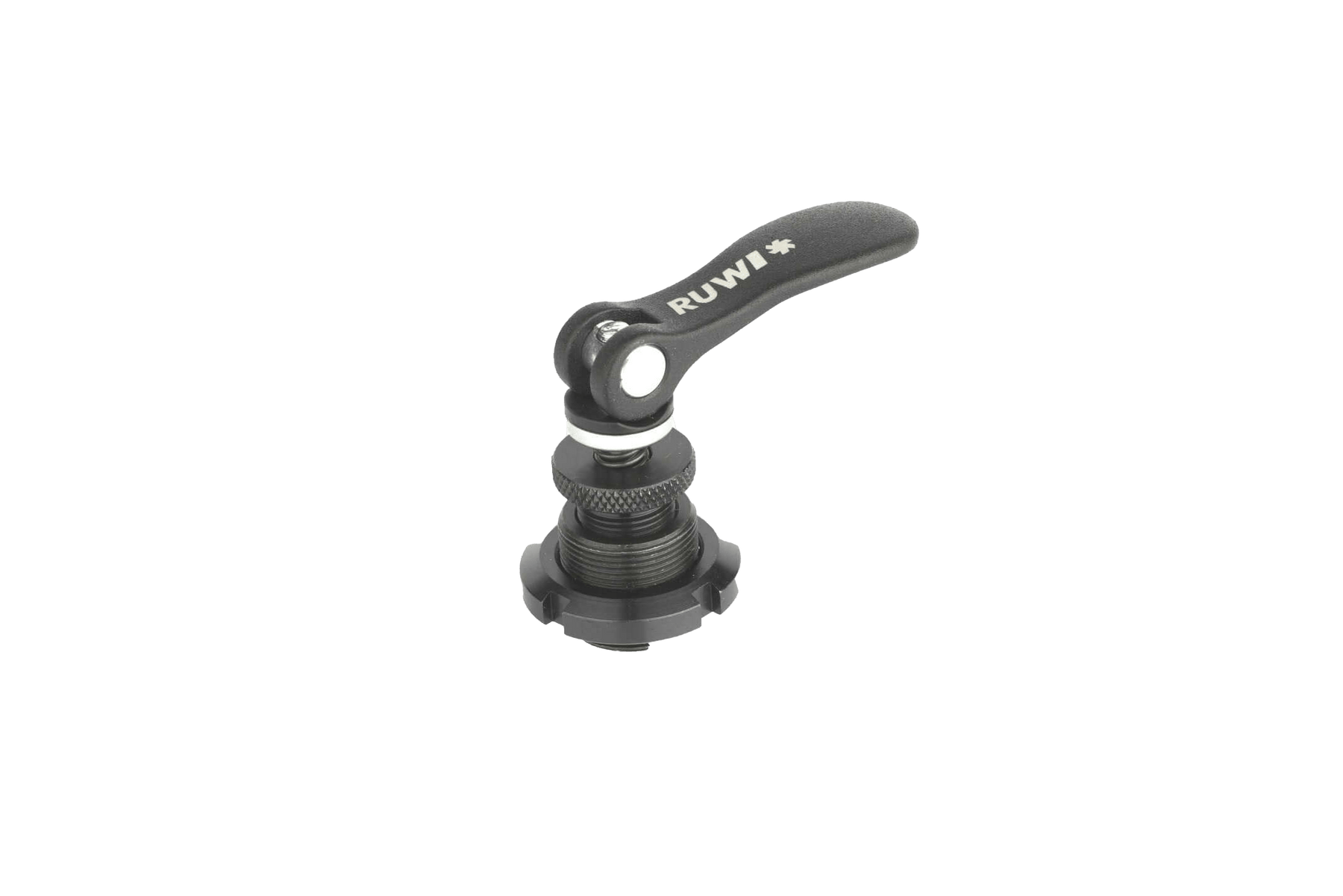

RUWI Snelkoppeling ø 20 mm met buitendraad voor groef 10, Freisteller met grijze excentrische hendel

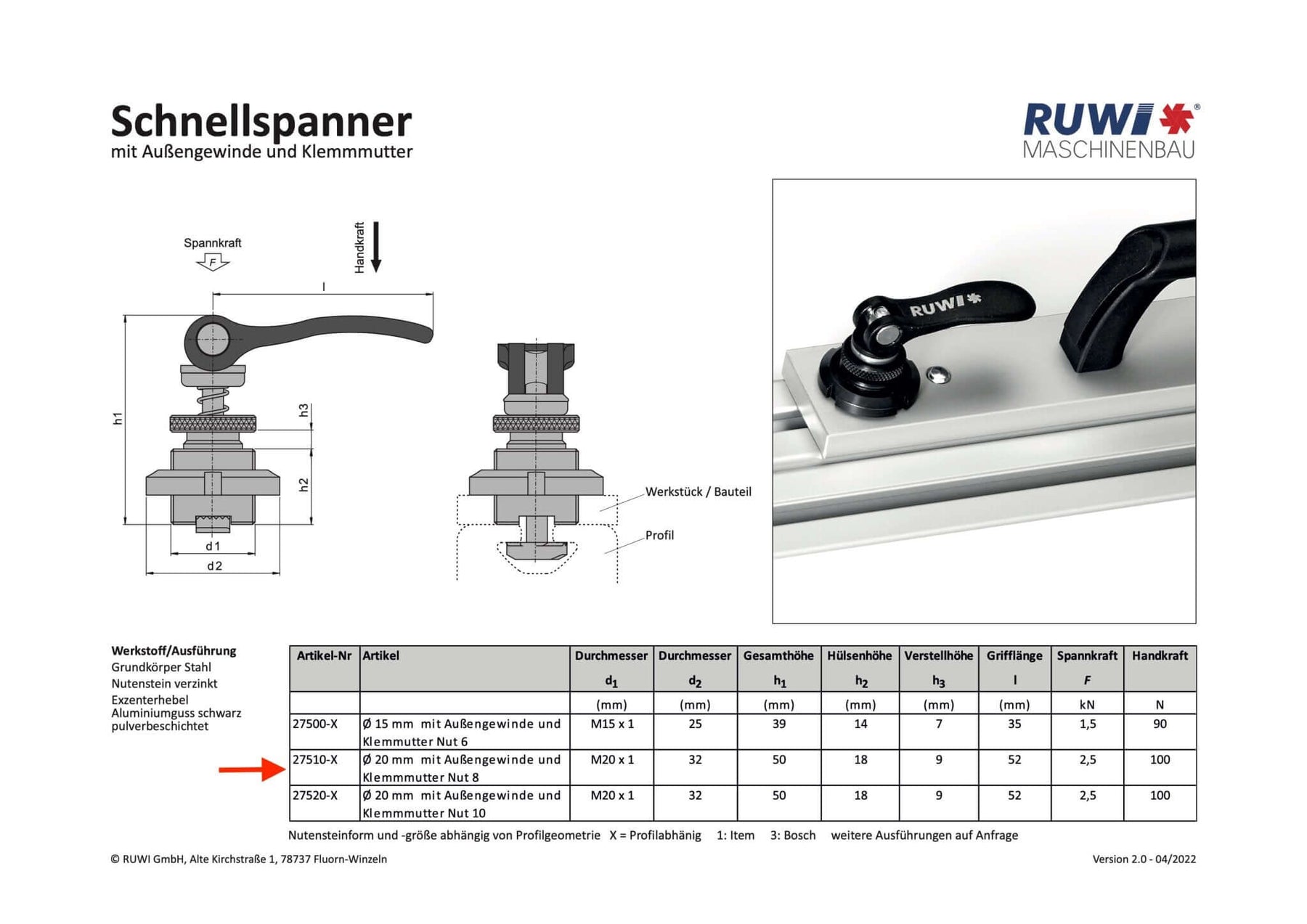

RUWI Snelkoppeling met buitendraad en klemmoer, technische tekening met maattabel

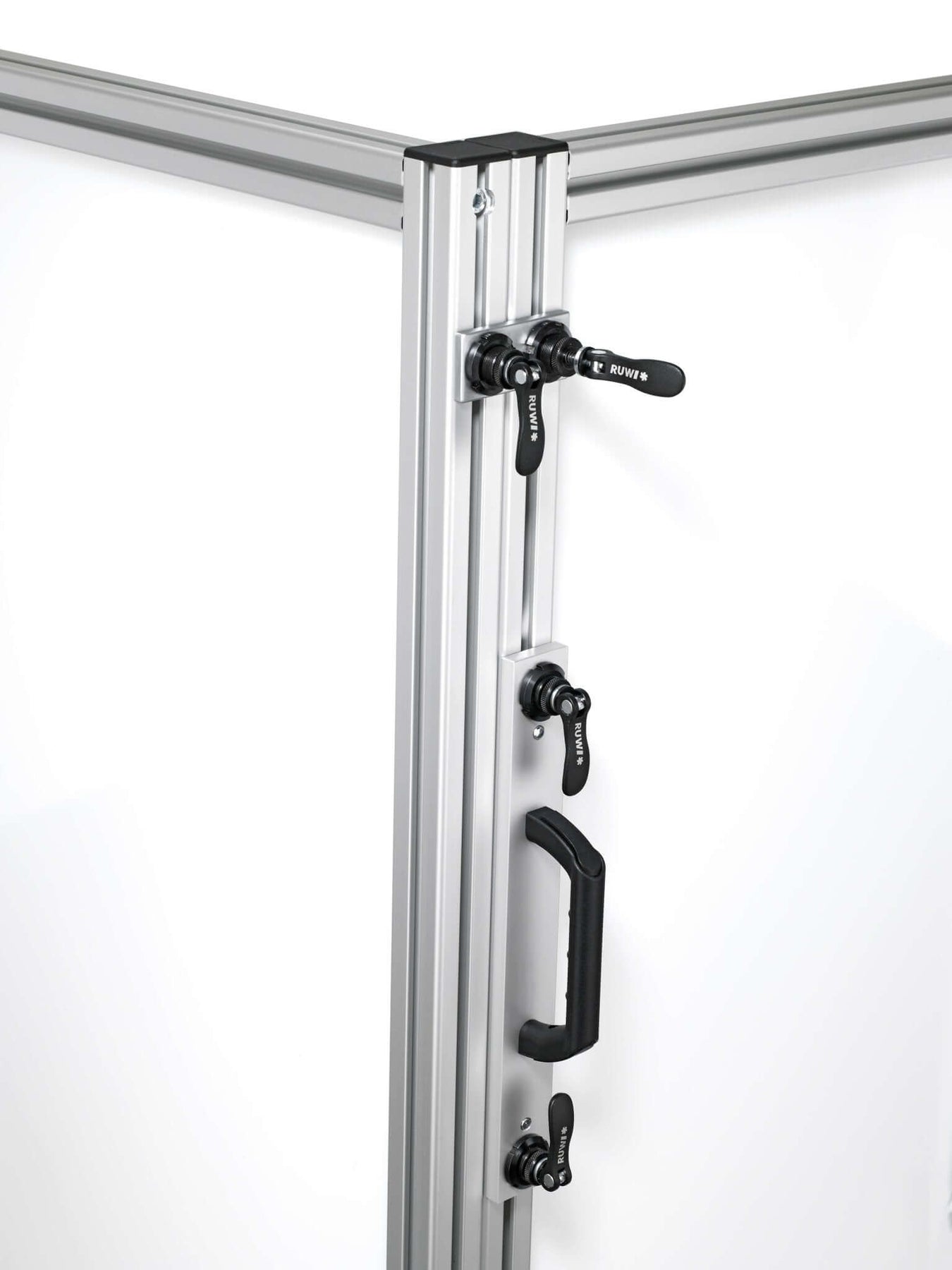

RUWI Snelklemmen met een diameter van 20 mm en buitenschroefdraad voor groef 10, drie klemmen verticaal gemonteerd op de rand van een aluminium profiel met handgreep

Snelklem ø 20 mm groef met buitenschroefdraad en klemmoer voor groef 10

€34,28

incl. btw excl. verzendkosten

Speciaal voor jouw bedrijf berekend

Direct aftrekbaar in het jaar van aankoop

Minder dan 800 € netto: het volledige bedrag wordt in het jaar van aankoop van je winst afgetrokken · 34,28 € bruto

Bereken met je belastingtarief →Welke spaninrichting houdt je werkstuk vast? Naar de zoekfunctie →

Richtlijn bij een belastingtarief van 30 % en de aankoop van een bedrijf – geen belastingadvies.

Maat snelspanner

groef 10 item

groef 10 Bosch

Ambachtelijke kwaliteit

Door houtspecialisten voor houtspecialisten

Snelle en betrouwbare verzending

Op voorraad – binnen 3–5 werkdagen bij jou in de werkplaats
Opnieuw besteld – binnenkort weer leverbaar

Onze gereedschappen worden verzonden via DPD en DHL en worden doorgaans binnen 3-5 dagen bij je afgeleverd. Je ontvangt de trackinggegevens per e-mail.

Onze grotere gereedschappen worden door transportbedrijf Schenker verzonden en worden binnen enkele werkdagen geleverd. Op verzoek komt het transportbedrijf ook op een door jou gewenste datum langs en kun je telefonisch afspraken maken met het transportbedrijf.

Afmetingen van de verpakking
• Verzending in een kartonnen doos via DHL of DPD
• Afmetingen: 190 × 140 × 50 mm

Onze gereedschappen en machines zijn ontworpen voor langdurig gebruik. We gebruiken uitsluitend hoogwaardige onderdelen en hebben veel ervaring opgedaan om problemen in de werkplaats te voorkomen. Daarom hebben we ook geen problemen met garantieclaims – zelfs niet als deze verder gaan dan de periode van twee jaar. We zijn altijd op zoek naar een goede gezamenlijke oplossing.

We hebben 100% van de reserveonderdelen op voorraad.

Accessoires

[{"id":54988758843772,"title":"Nut 10 Item","option1":"Nut 10 Item","option2":null,"option3":null,"sku":"RUWI27520-1","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Schnellspanner ø 20 mm Nut mit Außengewinde und Klemmutter für Nut 10 - Nut 10 Item","public_title":"Nut 10 Item","options":["Nut 10 Item"],"price":3428,"weight":100,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461084506","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":54988758876540,"title":"Nut 10 Bosch","option1":"Nut 10 Bosch","option2":null,"option3":null,"sku":"RUWI27520-3","requires_shipping":true,"taxable":true,"featured_image":null,"available":true,"name":"Schnellspanner ø 20 mm Nut mit Außengewinde und Klemmutter für Nut 10 - Nut 10 Bosch","public_title":"Nut 10 Bosch","options":["Nut 10 Bosch"],"price":3428,"weight":250,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083950","requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

Welke klem houdt je werkstuk vast?

De Spann-Finder helpt je bij het vinden van de juiste spaninrichting voor je werkstuk.

Finder starten →

De RUWI -snelklem Ø 20 mm met buitenschroefdraad is de geschroefde uitvoering voor de groef 10 van aluminiumprofielen. De groefmoer zit in de profielgroef; via de buitenschroefdraad M20 × 1 en de meegeleverde klemmoer schroef je hem bovendien stevig vast aan je constructie. Het vastzetten gebeurt d zonder gereedschap: de excentrische hendel omzetten, het onderdeel zit vast – hendel terug, het is los.

Met behulp van de hefboom oefen je met weinig handkracht ongeveer 3 kN spankracht uit. De verstelhoogte van 9 mm stel je af op je onderdeel; bij 50 mm totale hoogte blijft de opbouw laag. Het basisframe is van gebruneerd staal, de excentrische hefboom van gepoedercoat gegoten aluminium, vervaardigd in Duitsland.

Zo ga je ermee aan de slag

Vaste spanpunten op grote profielframes: de schroefverbinding houdt het spanpunt in de installatie- en speciale machinebouw duurzaam op zijn plaats – zelfs bij trillingen.
Bouw van apparatuur en bedrijfsmiddelen: aanslagen en onderdeelhouders binnen enkele seconden vast- en loszetten – de hendel vervangt het instelgereedschap.
Serieel monteren: hendel omzetten, onderdeel zit vast – hendel terugzetten, volgend onderdeel; de 9 mm- verstelhoogte n vangen kleine dikteverschillen op.
Beursbouw en assemblagelijnen: vaak wisselende opstellingen op vastgeschroefde, terugkerende posities.

Past dit bij jouw aluminiumprofiel?

groef 10 is de groefbreedte van de grote profielseries. Bij het bestellen kies je de groefmoer voor Item- of Bosch-profielen – beide systemen hebben bij dezelfde groefbreedte verschillend gevormde groeven, vandaar de aparte uitvoeringen: de groefvorm is bepalend, niet alleen de breedte.

Als je een kleinere groef nodig hebt, is er een uitvoering met buitenschroefdraad voor groef 6 en groef 8; als het spanpunt zonder schroefverbinding mee moet bewegen met de opbouw, kies je de snelspanner met groefmoer voor groef 10. Alle maten staan vermeld in het overzicht van snelspanners.

Downloads

Alle details

Afmetingen
Basislichaam: Ø 20 mm
totale hoogte : 50 mm
verstelhoogte : 9 mm

Schroefdraad
Buitenschroefdraad: M20 × 1, met klemmoer

Materiaal
Basislichaam: staal, gebruneerd
Excentrische hefboom: gegoten aluminium, gepoedercoat

Compatibiliteit
Profielen: aluminium systeemprofielen, T-groef-rails, groefprofielen (groef 10, Item) bij RUWI27520-1
Profielen: Bosch-profielen en compatibele aluminium systeemprofielen, T-groef-rails, groefprofielen (groef 10) bij RUWI27520-3
