positioneerhoek met snelspanner voor groef

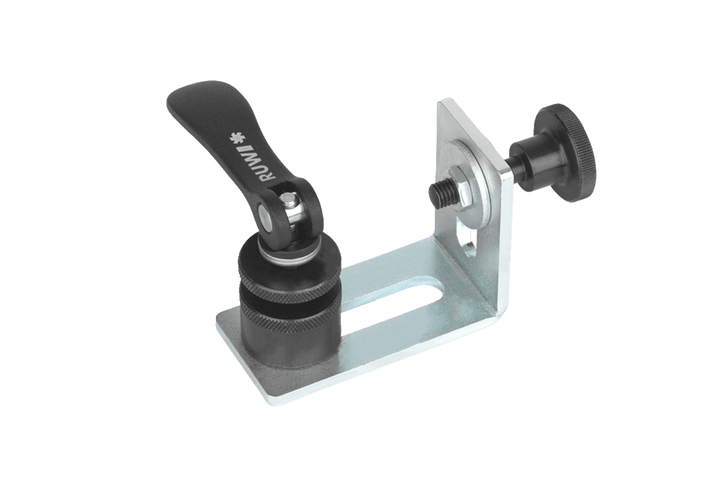

De RUWI positioneerhoek biedt je op de boortafel een haakse referentierand. Je legt je werkstuk tegen de hoek aan en boort het altijd in dezelfde uitlijning – zo blijven de boorgaten haaks en zijn posities herhaalbaar. Via de excentrische snelklem (Ø 30 mm) plaats je hem zonder gereedschap in de groef en kun je hem vrij verschuiven.

De open stalen hoekprofiel (80 × 40 × 60 mm, lasergegraveerd en verzinkt) heeft twee sleufgaten waarmee je de gebruneerde aanslagschroef M8 kunt afstellen – zo stel je het bevestigingspunt op de juiste maat in, vastgezet met telkens twee moeren, zodat hij ook op zijn plaats blijft zitten.

Zo ga je ermee aan de slag

• Als vaste tegenhouder: het werkstuk rust tegen de hoeksteun, terwijl de klem of het bankschroef vanaf de andere kant druk uitoefent – het kan tijdens het boren niet verschuiven.
• Serieproductie opstellen: zodra de hoek eenmaal op maat is ingesteld, ligt elk onderdeel op dezelfde plek – plaatsen, boren, volgend onderdeel.

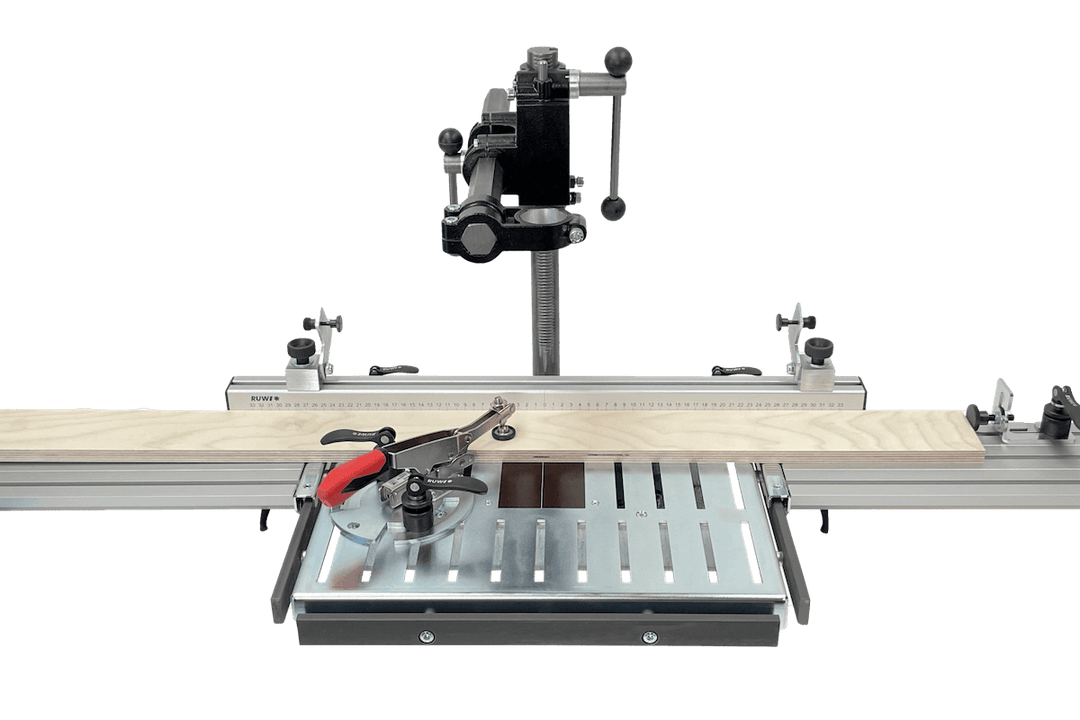

• Combineer dit met de aanslagliniaal: de liniaal bepaalt de lengterichting, de hoek zorgt voor de haakse aanslag – samen zorgen ze voor een herhaalbaar boorpatroon.
• Het bevestigingspunt nauwkeurig afstellen: de M8-schroef in de sleufgaten verschuift het contactpunt millimeter voor millimeter – eenmaal vastgezet blijft de instelling voor de hele serie behouden.

Past dit bij je tafel?

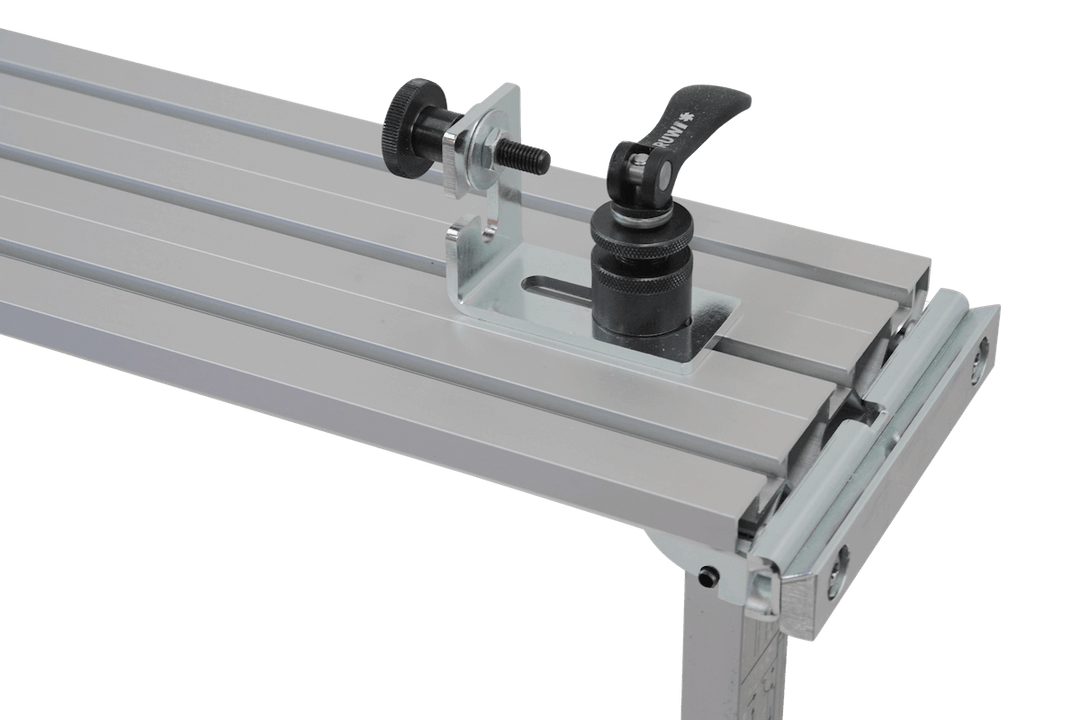

De snelspanner (spanbereik 14 mm) past in de 8- tot 10-mm-groef van de RUWI boortafels (Basic, Classic, Premium), de tafelverlenging voor de bevestigingsrail, de aanslagliniaal en andere groeftafels met deze afmetingen.

Downloads

• Handleiding snelspanner (PDF)

Alle details

Afmetingen en materiaal
Hoekprofiel: 80 × 40 × 60 mm, met twee sleufgaten
Materiaal: staal, lasergegraveerd en verzinkt
aanslagschroef : M8, gebruneerd, met elk 2 moeren en sluitringen

Spansysteem
Bevestiging: groef, snelspanner Ø 30 mm met excentriek (spanbereik 14 mm, groef 8 tot 10)

Gewicht
eigen gewicht : ca. 400 g
