Plaat

De RUWI -plaat is een basisonderdeel van het RUWI -spansysteem: een verzinkte stalen plaat die je als aanslag of als bevestigingsbasis kunt gebruiken. Je monteert deze aan de zijkant van een opspanplaat of een lastafel, legt werkstukken ertegenaan of monteert er verdere span- en aanslagonderdelen op – de plaat grijpt daarbij in profielen met groef 6 tot 8.

Zo ga je ermee aan de slag

• Aanslagrand plaatsen: bij zijdelingse montage zorgt de plaat voor een stevige aanslag tegen het werkstuk – plaatsen, vastklemmen, bewerken.

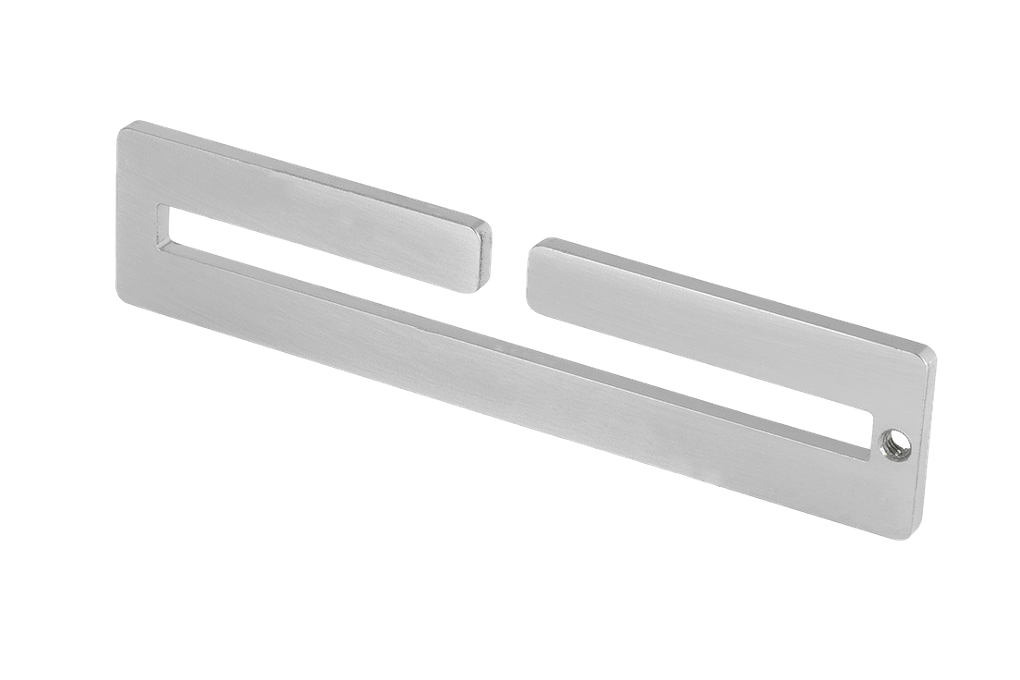

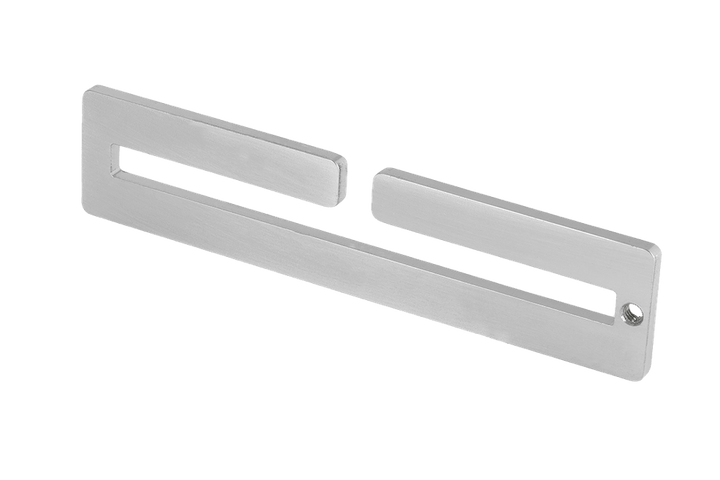

• Spanklemmen bevestigen: de open 180-plaat is via haar M6-schroefdraad voorzien van de RUWI -snelspanklemmen – zo ontstaat het spanpunt precies daar waar de opbouw het nodig heeft.
• Uitrusting uitbreiden: als bevestigingsbasis verbindt de plaat verdere aanslag- en spanelementen met de opbouw – bouwsteen voor bouwsteen.

Past dit bij jouw opbouw?

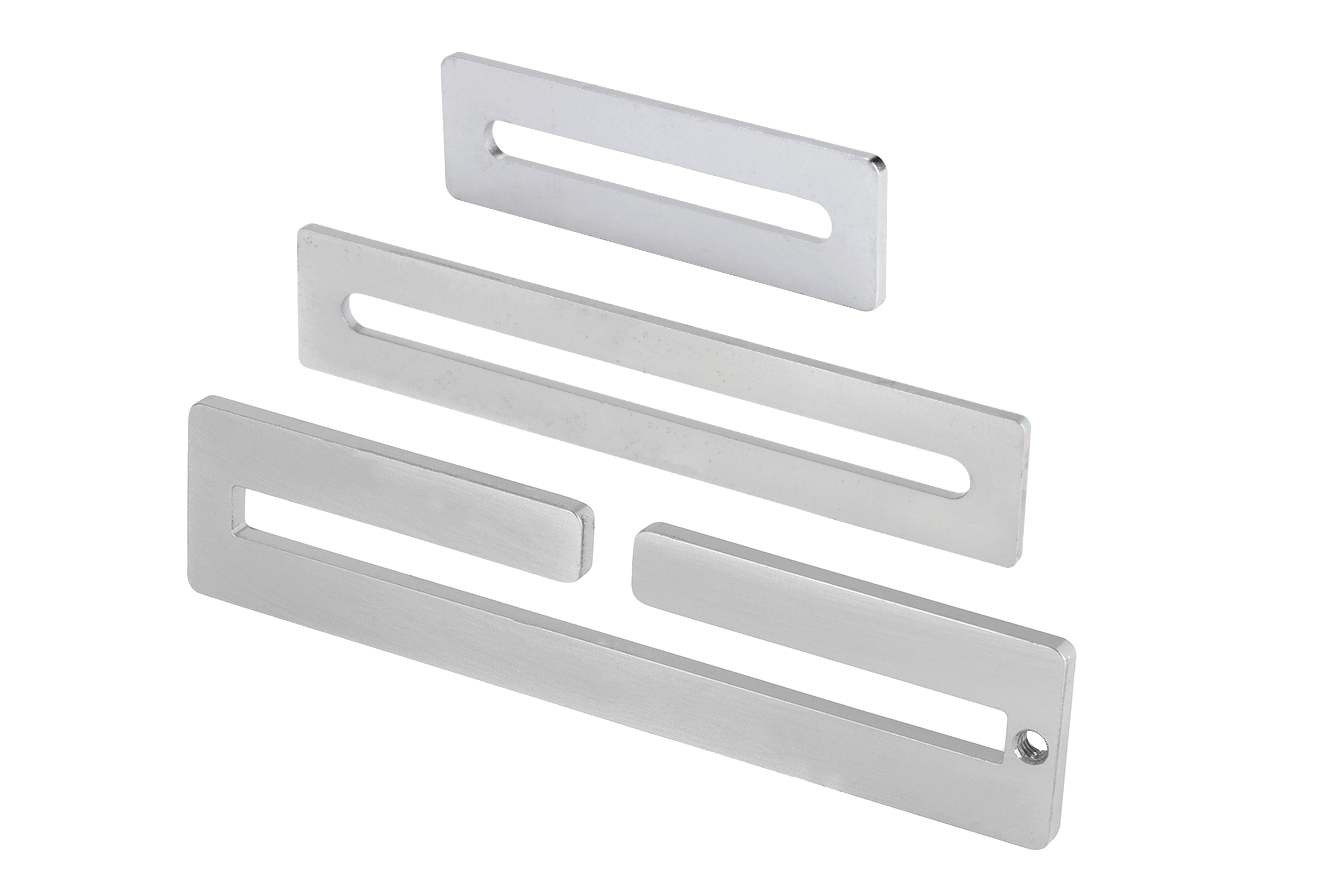

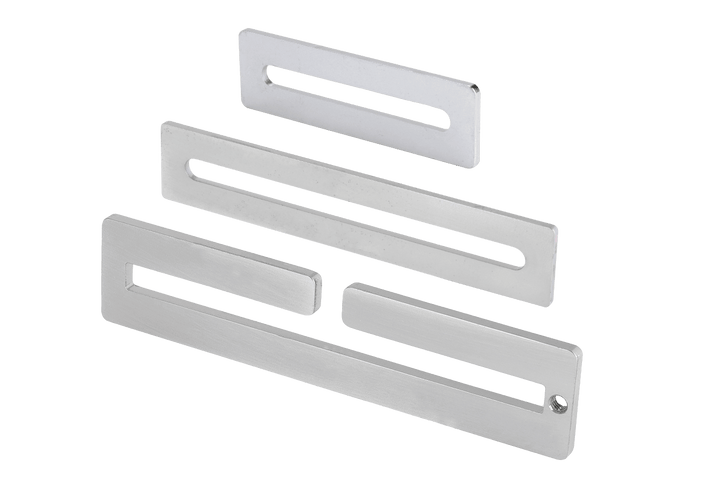

Bij het bestellen kies je op basis van de toepassing: ‘Kort’ (100 × 30 mm) en ‘Middel’ (150 × 30 mm) zijn de pure aanslag- en verbindingsplaten, ‘Lang’ (open, 180 × 40 mm met M6-schroefdraad) is de opnameplaat voor spanelementen – vier daarvan zitten ook in de Premium Set. De bijpassende snelspanners staan in het overzicht vermeld; de bijbehorende hoekstukken zijn verkrijgbaar als 'RUWI '-hoekstukken.

Alle details

Afmetingen

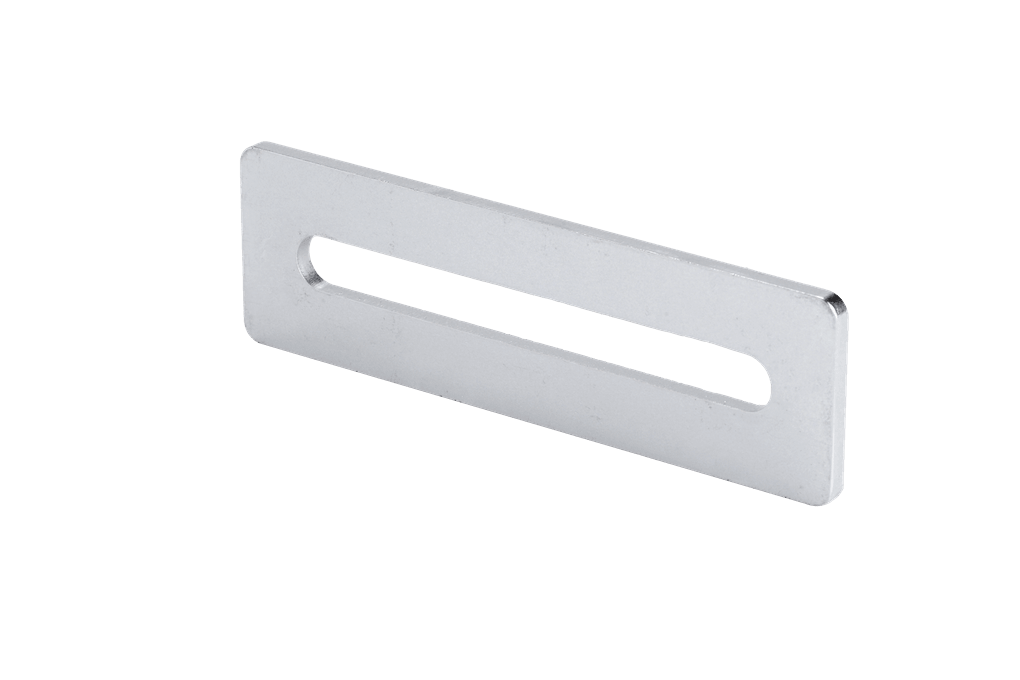

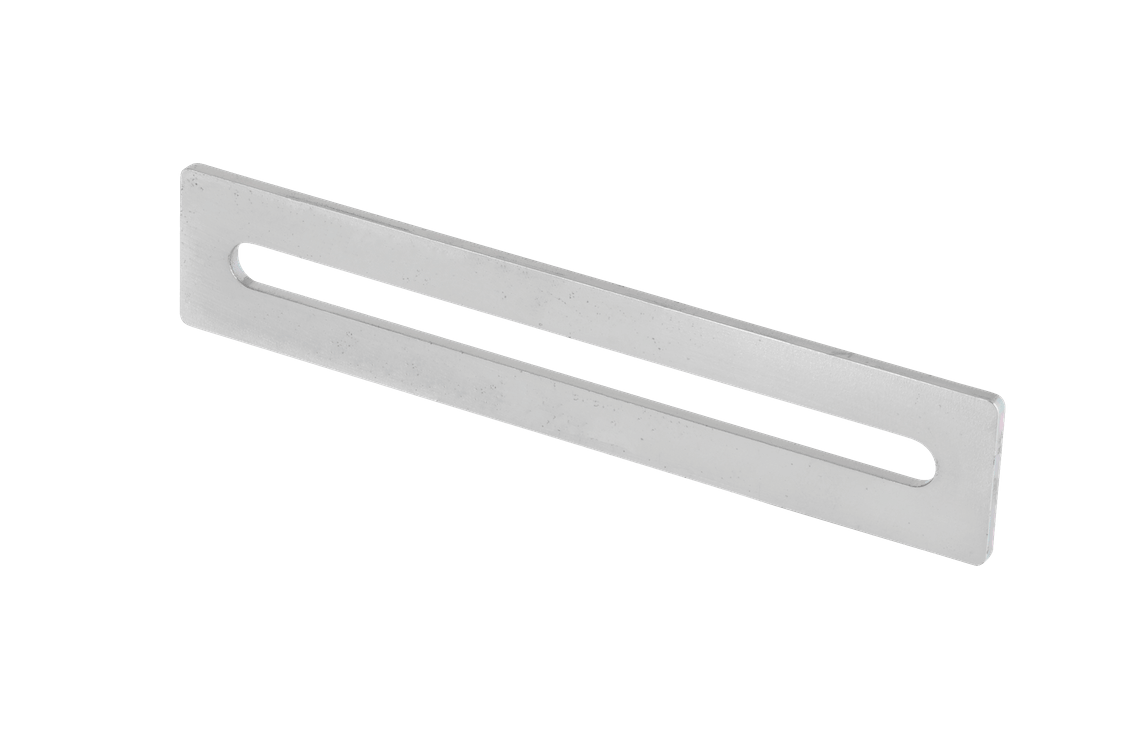

Plaat: 100 × 30 mm (RUWI27149), 150 × 30 mm (RUWI27146) of open 180 × 40 mm met M6-schroefdraadgat (RUWI27155), afhankelijk van de uitvoering

Materiaal
Materiaal: staal, verzinkt

Compatibiliteit
Groefbreedte: 6 tot 8 mm
