Outils de serrage astucieux spécialement conçus pour les 20 mm-grille de trous
Serrage sur le 20 mm-grille de trous
Tous ces outils de serrage s'insèrent directement dans le système de fixation « grille de trous » de ta table via un boulon « boulon de serrage » de Ø 20 mm – que ce soit sur la table « RUWI »table de fraisage, la table « table élévatrice », la table « rallonge de table » ou la table Festool MFT. Il suffit d'insérer l'outil dans le trou, de serrer le boulon, et il reste solidement en place exactement à l'endroit où ta pièce le nécessite. Comme le boulon est identique partout, chaque pièce peut être déplacée librement d'une table à l'autre.
Quelle clé de serrage pour quelle tâche ?
- Appuyer la pièce par le haut sur la table : sauterelle verticale – maintient les pièces posées à plat lors du perçage, du fraisage ou du meulage.
- Serrer la pièce latéralement contre une butée : sauterelle horizontale – appuyer horizontalement, par exemple contre un bord de butée.
- Serrage rapide et reproductible : serre-joint excentrique – fixation à l'aide d'un mécanisme à levier, pour un serrage répétitif en série.
- Positionnement libre grâce à une grande plage de serrage: le serre-joint Bessey TW 16 avec rondelle d'adaptation ou le serre-joint de table Bessey GTR 160/60.
- Alignement et mise en place des pièces : équerre de positionnementles équerres de serrage et l'levier de serrage s offrent un bord d'appui solide.
- Poser des pièces longues en toute sécurité : rails d’appui et le kit avec revêtement antidérapant maintient le matériau en place en empêchant tout glissement.
Comparaison entre le sens de serrage et la compensation
En quoi les trois serre-pièces « RUWI » se distinguent-ils sur le plan technique ? Et pourquoi la fonction de compensation automatique est-elle si utile au quotidien ? Ils permettent de serrer des pièces d'épaisseurs différentes sans que vous ayez à réajuster la broche de pression à chaque fois.
| Tendeur | Sens de serrage | Compensation automatique des variations d'épaisseur |
|---|---|---|
| sauterelle verticale | depuis le haut sur la table | 35 mm (réglage en hauteur jusqu'à 40 mm) |
| sauterelle horizontale | horizontalement contre une butée | 13 mm (compensation de course à 35 mm) |
| serre-joint excentrique | par levier (excentrique) | – (répétition rapide) |
L'sauterelle verticale est un dispositif de serrage à levier à genouillère avec vis de pression qui, tout comme l'sauterelle horizontale , compense automatiquement les variations d'épaisseur des pièces ; l'serre-joint excentrique , quant à lui, se serre à l'aide d'un levier sans vis, ce qui lui confère une plus grande rapidité de répétition. Les trois modèles se fixent à l'aide de l'boulon de serrage , d'un diamètre de 20 mm, à chaque position de crantage.

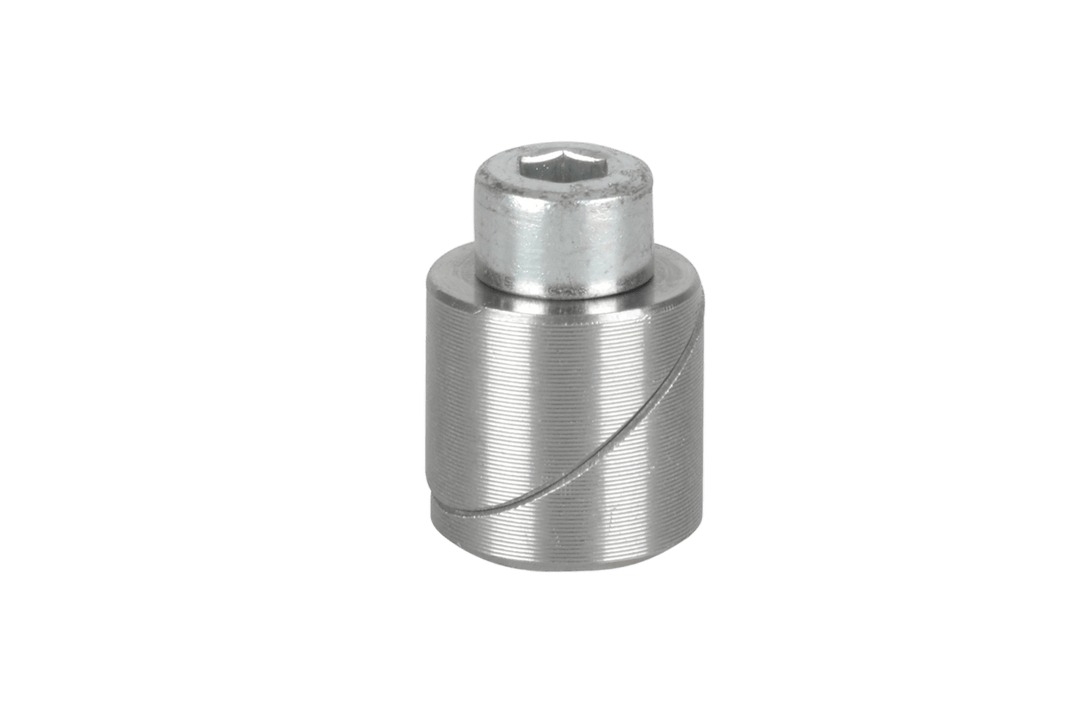

Si vous n'avez besoin que de la fixation pour l'grille de trous, vous trouverez également séparément le modèle boulon de serrage avec vis ou le modèle boulon de serrage avec rondelle – par exemple pour fabriquer vos propres dispositifs.
Pour démarrer au mieux : le kit Premium
Si vous ne souhaitez pas assembler le kit pièce par pièce, optez pour le kit de serrage Premium pour « grille de trous » Ø 20 mm. Il regroupe les tendeurs et les « boulon de serrage » les plus importants dans un seul ensemble : un équipement de base simple qui vous permet de vous lancer immédiatement et de le compléter ensuite de manière ciblée.
Combinable librement avec d'autres outils
Le système est volontairement modulable : outre les serre-joints RUWI , les serre-joints Bessey sont également compatibles avec le boulon de serrage, et les outils s'adaptent à toutes les tables à pas de 20 mm – non seulement aux tables RUWI , mais aussi à la Festool MFT. Vous trouverez les accessoires de butée adaptés dans la rubrique « Adaptateurs et butées ».
Foire aux questions
Ai-je besoin d'outils pour le serrage ?
Pour serrer l'boulon de serrage , il suffit d'utiliser une clé Allen SW 6 par le haut : cela permet de maintenir le tendeur solidement en place dans l'grille de trous. La mise en tension s'effectue ensuite rapidement à l'aide d'un levier ou d'une vis de serrage.
Quelle épaisseur de table faut-il pour l'boulon de serrage?
L'boulon de serrage 'est adapté aux tables dont l'épaisseur du bois est d'au moins 16 mm et à celles dont l'épaisseur du métal est d'au moins 4 mm. Les panneaux plus fins ne permettent pas de maintenir le boulon en place de manière sûre.
À quoi sert la fonction de compensation automatique ?
Elle permet de serrer des pièces d'épaisseurs différentes sans que tu aies à réajuster la broche de serrage à chaque fois : jusqu'à 35 mm pour l'sauterelle verticale , et jusqu'à 13 mm pour l'sauterelle horizontale . Cela permet de gagner du temps lors du changement de pièces.
