Brève description

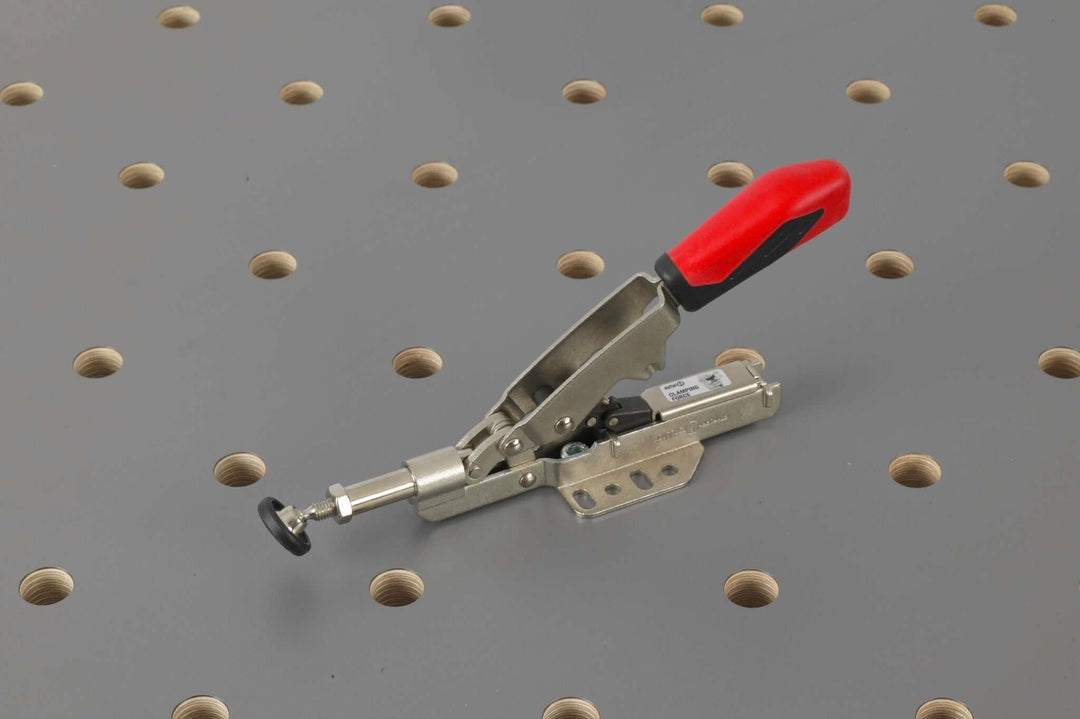

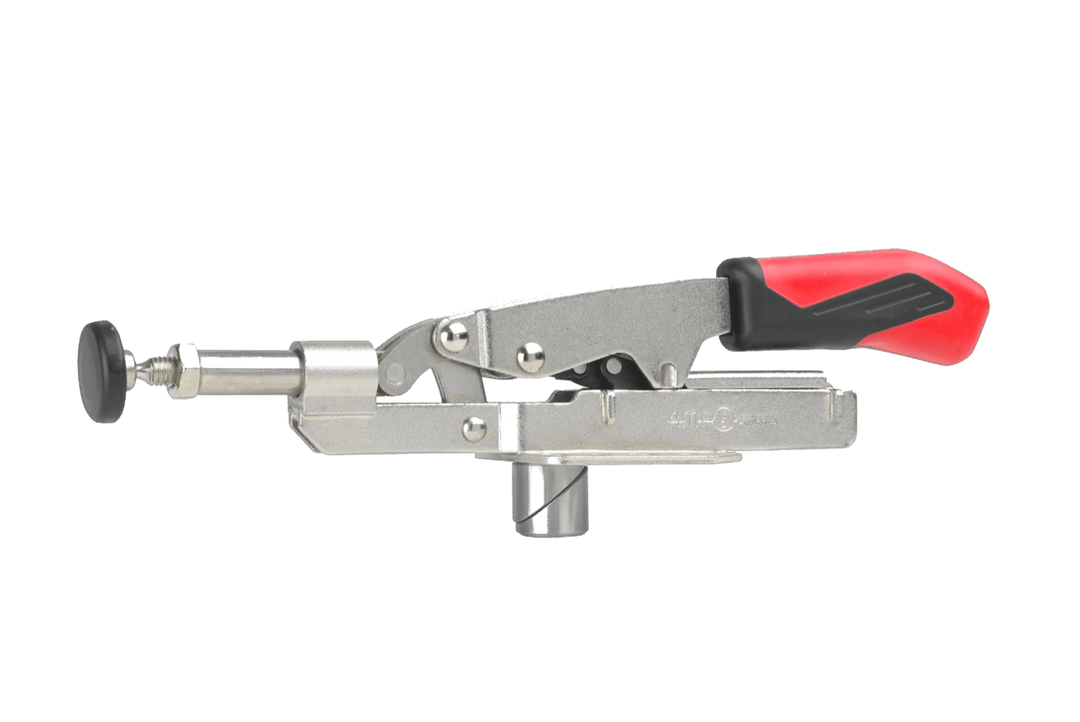

Le RUWI presse votre pièce à usiner horizontalement contre une butée, une équerre de positionnement ou une deuxième pièce – c'est l'équivalent latéral du serre-pièce vertical. Grâce au boulon de serrage en acier inoxydable muni d’une vis à six pans creux (SW 6), vous pouvez le fixer à n’importe quelle position du quadrillage de 20 mm. Avec ses 253 mm de longueur, il permet d’atteindre même les points de serrage les plus en retrait.
Le réglage continu jusqu'à 35 mm permet de s'adapter à des portées variables sans avoir à modifier le réglage. À l'ouverture, le serre-joint recule automatiquement de 13 mm et libère la pièce, ce qui accélère le changement lorsque vous serrez plusieurs pièces à la suite. Il déploie tout son potentiel lorsqu'il est associé à une butée : celle-ci définit la position, tandis que le serre-joint maintient la pièce fermement en place.

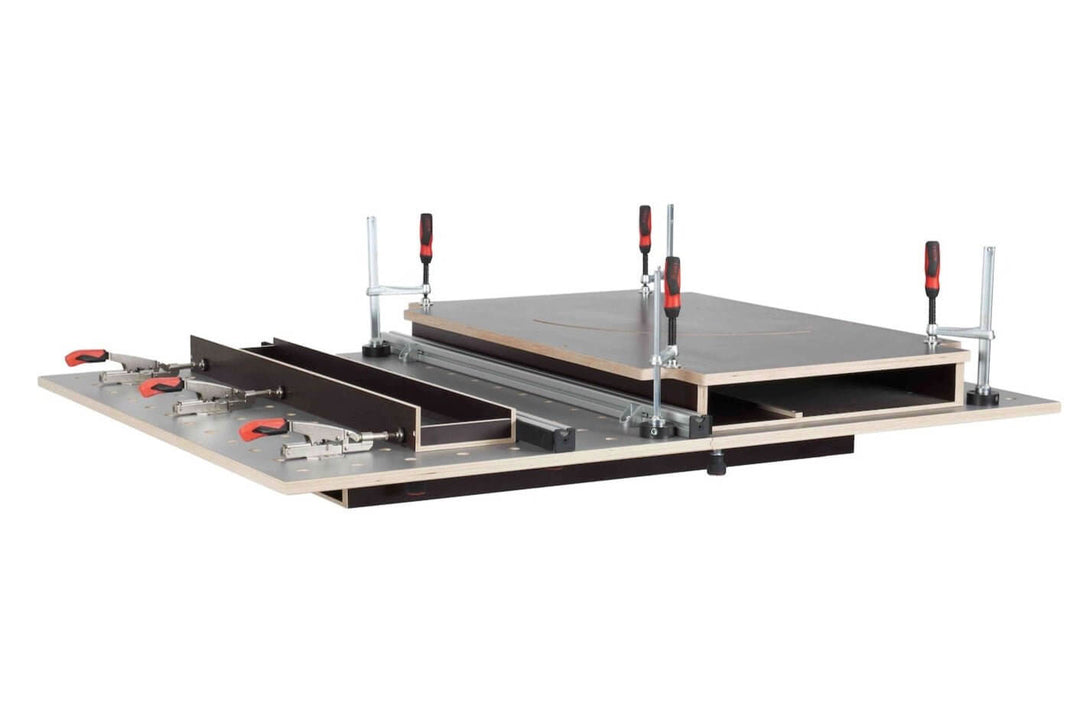

En tant que dispositif de contre-serrage fixe, il se combine bien avec l'équerre de positionnement; vu d'en haut, c'est le dispositif de serrage vertical qui assure le maintien. Le dispositif de serrage horizontal s'adapte à toutes RUWI et à toutes les tables au standard 20 mm. Vous trouverez d'autres accessoires de serrage dans la gamme des tables élévatrices.
Possibilités d'application
- Appuyer les pièces à usiner horizontalement contre une butée, une équerre ou une deuxième pièce

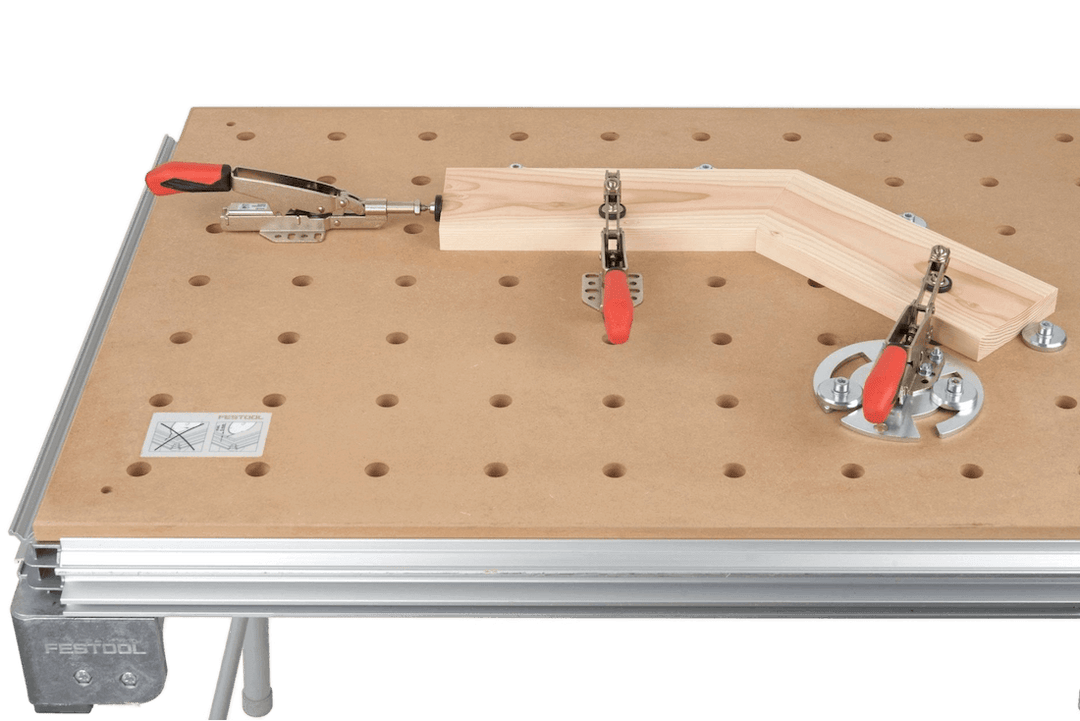

- À combiner avec un angle de positionnement ou une barre de butée pour former un système de butée et de serrage
- Réglage en continu jusqu'à 35 mm – adaptation à différentes portées sans changement d'équipement
- Retour automatique de 13 mm à l'ouverture – changement rapide de pièce

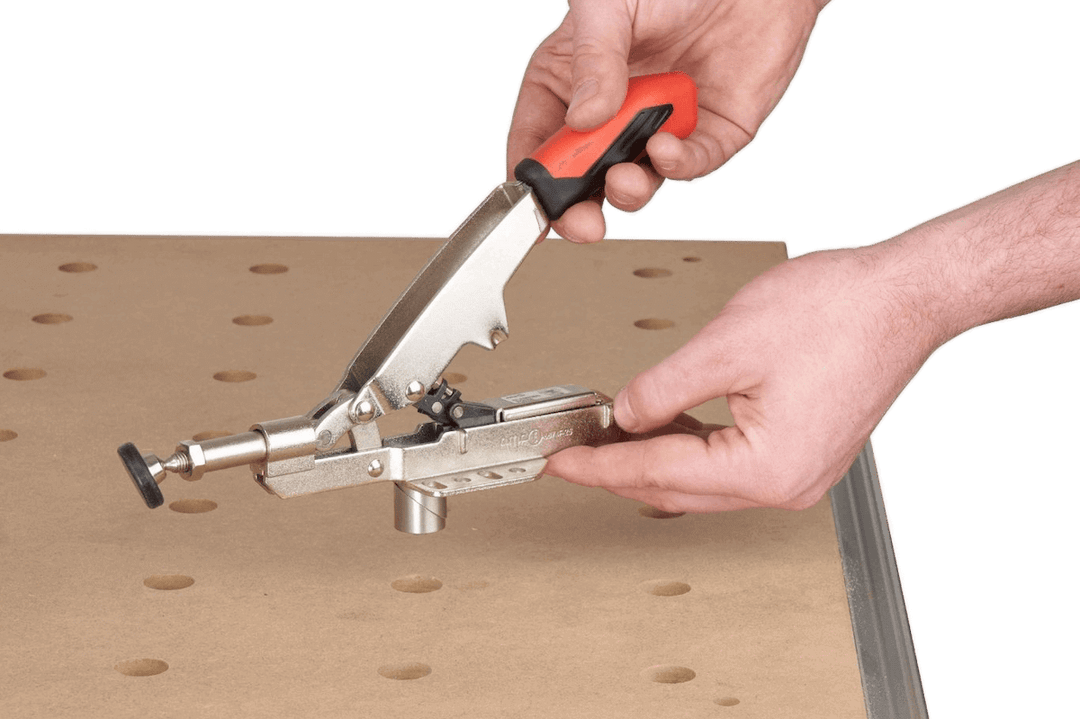

- Fixer à l'aide du boulon de serrage en acier inoxydable muni d'une vis à six pans creux (SW 6) dans le trou de 20 mm
- Compatible avec toutes RUWI et toutes les tables au standard 20 mm
