Pour l'atelier
table de perçage pour perceuses à colonne et perceuses sur socle
Aus deiner Bohrmaschine wird eine Bohrstation: Die Aufspannplatte, 450 × 400 mm aus 3 mm verzinktem Stahl, setzt du mit dem Montageträger auf den Maschinentisch. Werkstücke, Schraubstock und Anschläge fixierst du werkzeuglos im Nut-Spannsystem, statt sie von Hand zu halten. Der Splitterschutz stützt die Austrittskante, die Bohrung tritt ohne Ausriss aus.
Conseils d'achat
Quelle table de perçage pour quelle utilisation ?
RUWI table de perçage Basic
Perçages individuels à l'aide de dispositifs de serrage propres.
Plaque 450 × 400 mm, système de serrage « rainure », protection anti-éclats, 7 kg
Vers le Basic
RUWI table de perçage Classic
Séries et rangées à espacement régulier : bandes en pot, connecteurs, rangées de trous.
Règle de butée de 720 mm avec graduation gravée au laser, 2 butées rabattables à réglage fin
Vers le Classic
RUWI table de perçage Premium
Les éléments longs : portes, limons d'escalier, planches reposent à plat au lieu de basculer.
rallonge de table 1 060 × 150 mm, hauteur de 72 à 107 cm, peut être installé sur trois côtés
Vers la version PremiumLa table de perçage RUWI transforme votre perceuse à colonne ou sur pied en une station de perçage sécurisée : vous fixez vos pièces sans outil dans le système de serrage à rainures au lieu de les tenir à la main. Cela réduit le risque de blessure et vous permet de percer des rangées, des séries et des petites pièces délicates avec une grande précision de répétition. Elle existe en trois versions : Basic, Classic et Premium.
Basic, Classic ou Premium ?

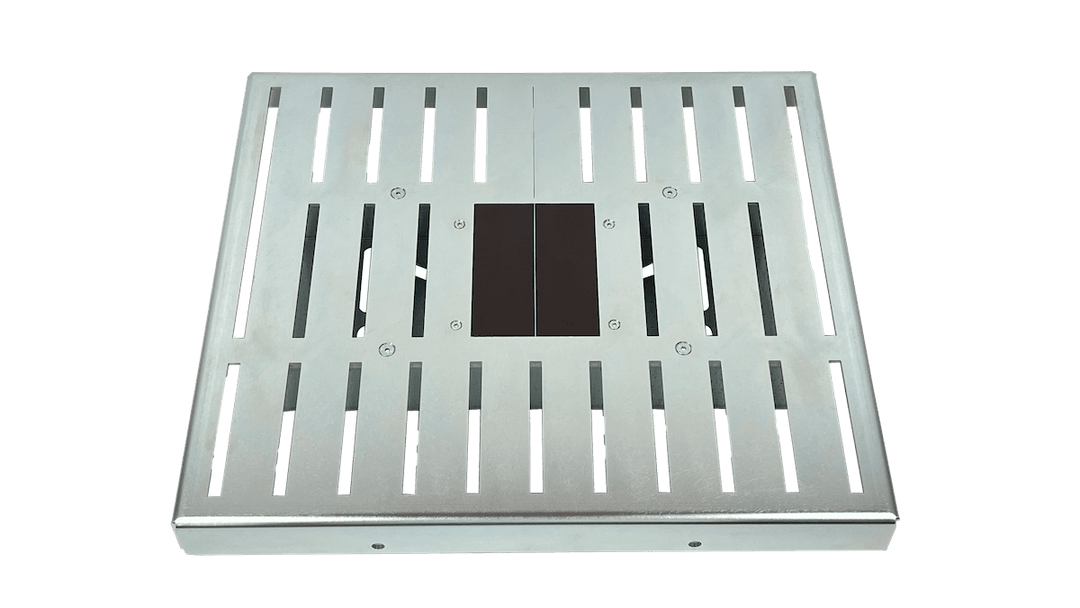

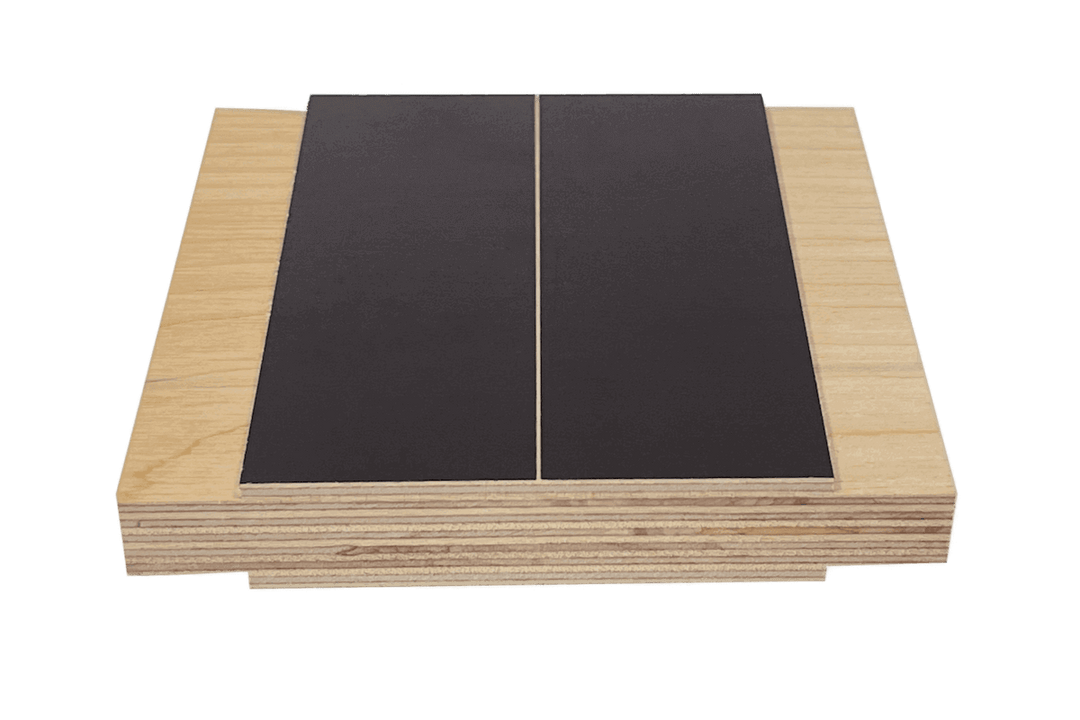

Ces trois modèles ont tous la même base : une plaque de serrage de 450 × 400 mm en tôle d'acier galvanisée de 3 mm d'épaisseur, équipée du système de serrage à rainures et d'une protection anti-éclats amovible des deux côtés. La différence réside dans la butée et le support pour les pièces longues :
- table de perçage Basic: la plaque de serrage avec support de montage – la base sur laquelle tu travailles avec tes propres dispositifs de serrage et butées.

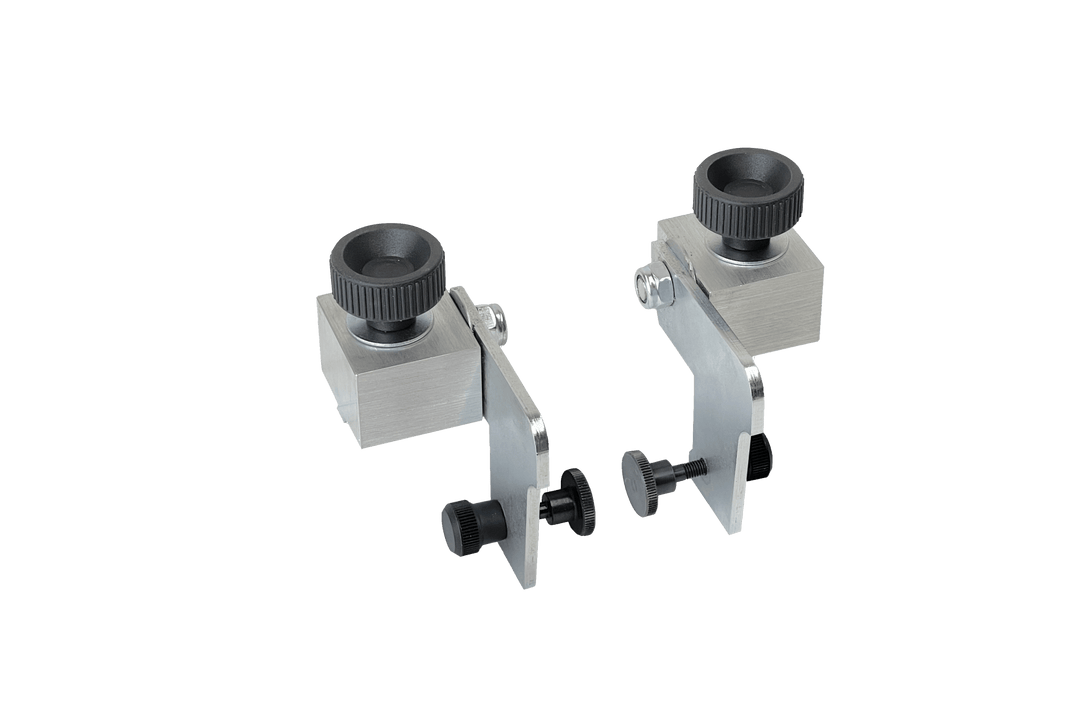

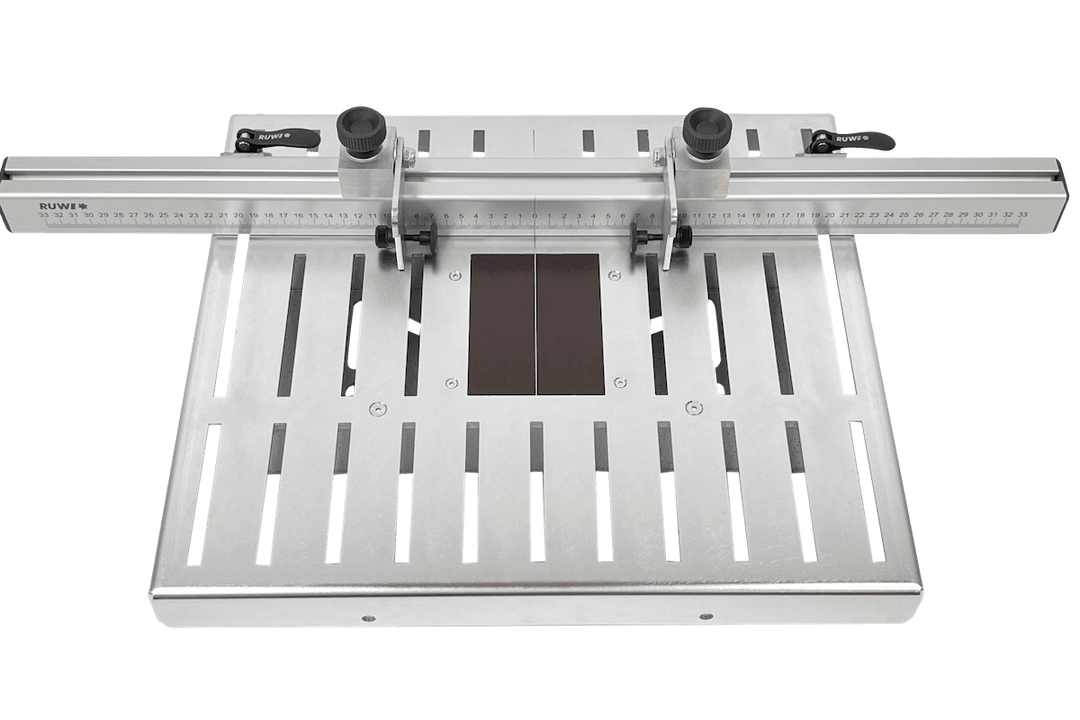

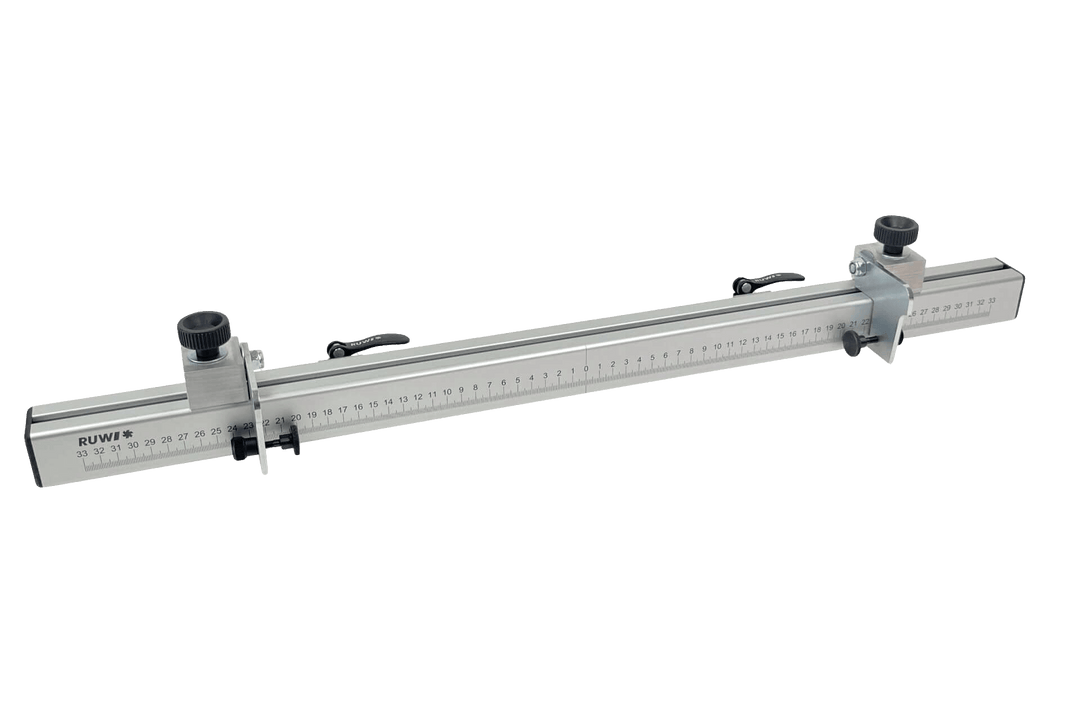

- table de perçage Classic: comprend en plus une règle de butée (720 mm, aluminium anodisé) avec une graduation gravée au laser et deux butées rabattables à réglage fin – pour des perçages en ligne et en série à espacement constant, sans avoir à tracer à nouveau.
- table de perçage Premium: comprend en plus la rallonge de table RUWI réglable en hauteur (1 060 × 150 mm, 72–107 cm), pouvant être montée à gauche, à droite ou à l'avant – pour les pièces longues telles que les portes, les limons d'escalier ou les éléments de mobilier de grand format.
En bref : « Basic » si tu as simplement besoin d'une plaque de perçage stable. « Classic » si tu effectues des perçages sur mesure avec une grande précision de répétition. « Premium » si tu poses régulièrement des pièces longues. La règle de butée, les butées rabattables et les rallonge de table peuvent également être ajoutés séparément par la suite – tu peux donc commencer modestement et compléter ton équipement au fur et à mesure.
Dans deux minutes
Facile à installer : la table de perçage sur la perceuse à colonne
La vidéo montre les modifications apportées à la machine par la table de perçage : poser la plaque, fixer la pièce à usiner dans le système de serrage à rainures, percer.
Dans quels cas la table de perçage RUWI vous aide-t-elle ?
- Perçages en série sur la règle de butée : régler la position à l'aide de la graduation gravée au laser, pour percer chaque pièce de manière identique. La rallonge de table sert également d'aide à l'empilage.
- Pièces longues et volumineuses : avec la rallonge de table, agrandissez la surface d'appui vers la gauche, la droite ou l'avant.

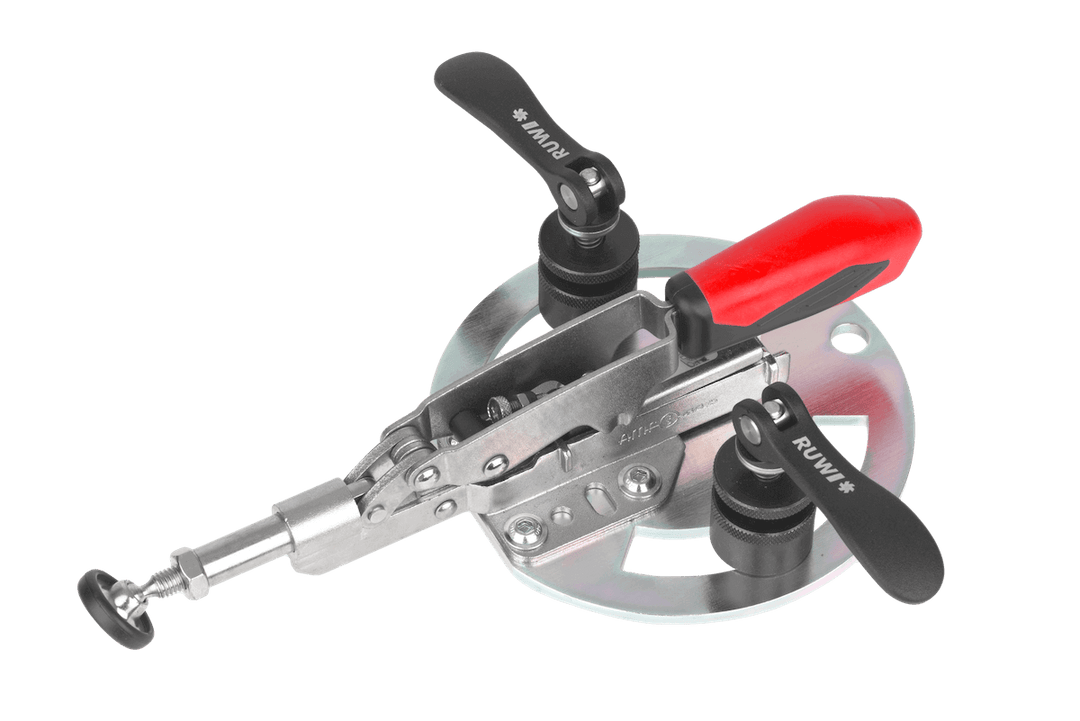

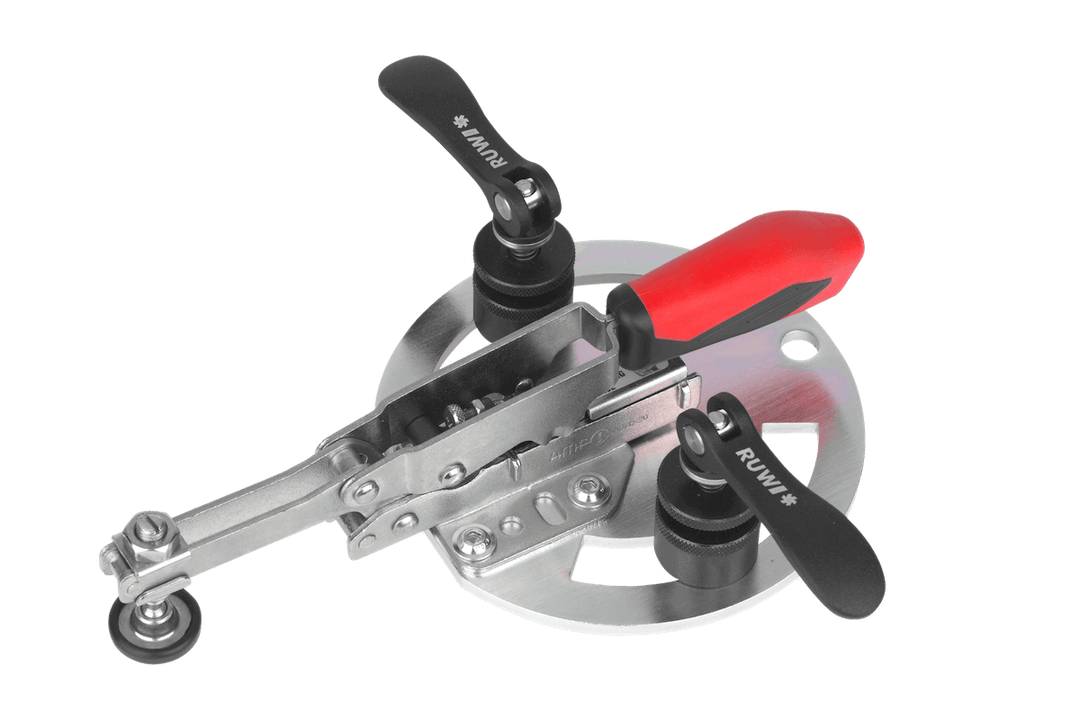

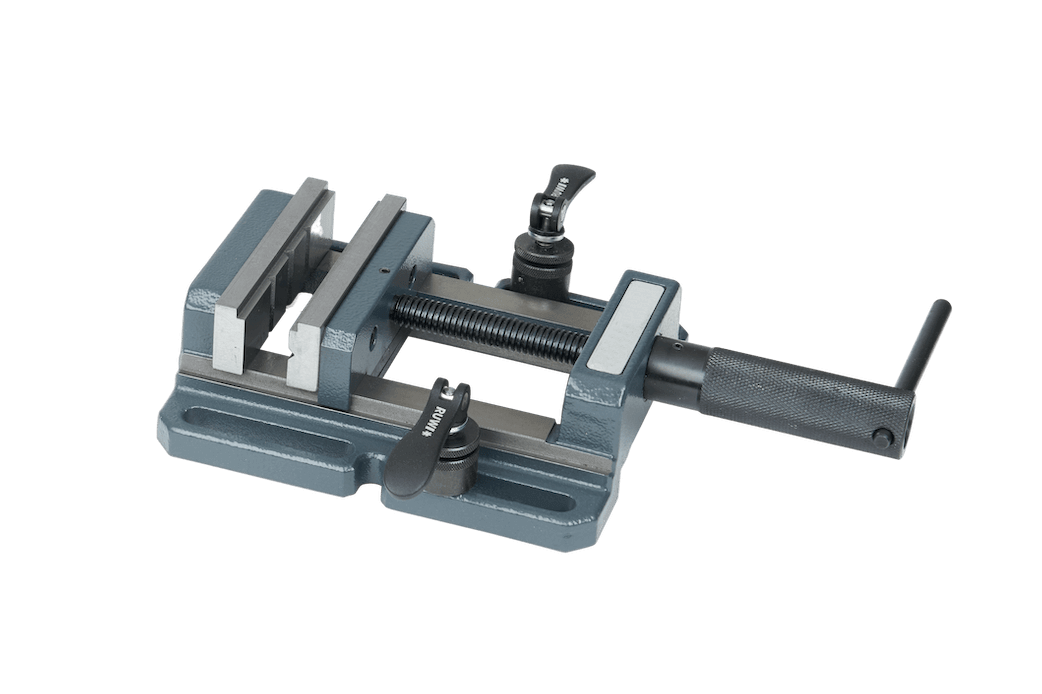

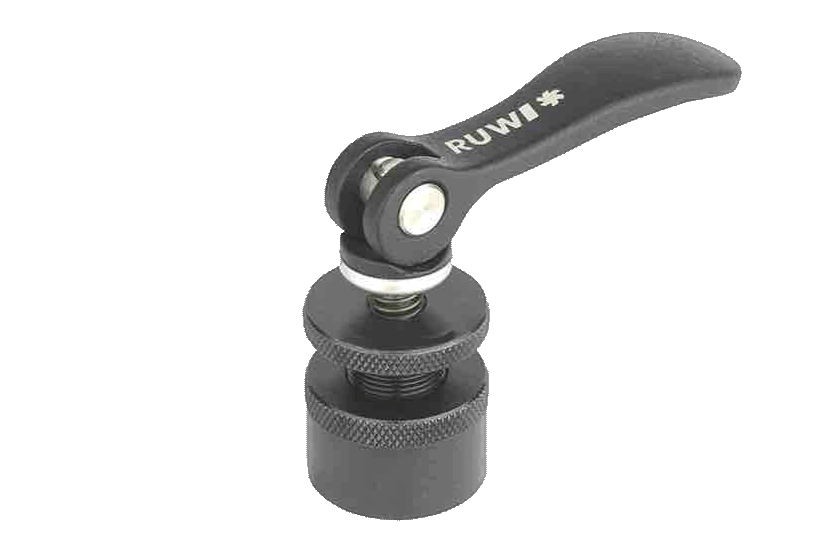

- Petites pièces délicates : fixer la sauterelle verticale ou la sauterelle horizontale ou l'étau mécanique sans outil dans les rainures au lieu de tenir la pièce à la main – cela réduit considérablement le risque d'accident.
Voici comment installer la table de perçage

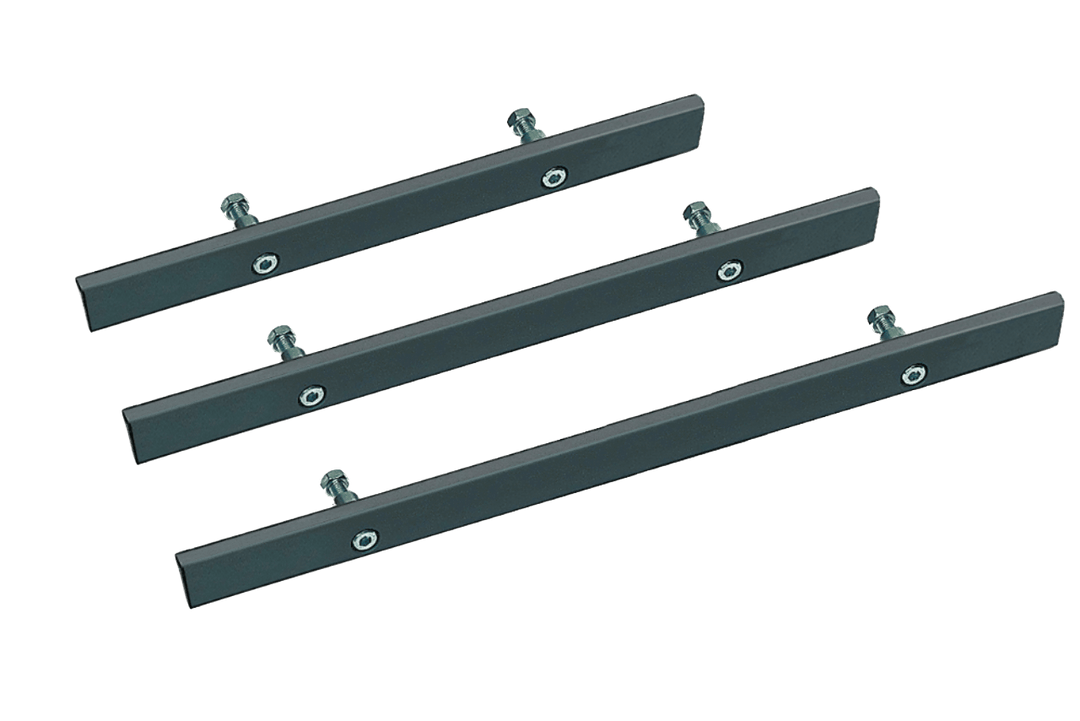

Alignez le support de montage sur la table de la machine et fixez-le à l'aide d'au moins deux vis et écrous coulissants dans les rainures en T disposées transversalement ou en croix. Fixez ensuite la table de perçage au support à l'aide de quatre vis à six pans creux (SW4). Ce montage, à effectuer une seule fois, prend environ 10 minutes et garantit ensuite durablement une sécurité et une répétabilité accrues.
Exemples tirés de la pratique
Un atelier qui utilise cette technique
Foire aux questions
La table de perçage RUWI est-elle compatible avec ma perceuse ?
Il s'adapte à de nombreuses perceuses à colonne et d'établi, supports de perçage et petites fraiseuses. Notice de montage, vis et rondelles filetées fournies. Compatible avec les marques suivantes : Flott, Alzmetall, Optimum, Wabeco, Bernardo, Knuth, Gillardon, Noll, Maxion, HBM, Güde, Scheppach, Holzmann. Si les accessoires standard ne conviennent pas, utilise des écrous avec des rondelles. En cas de doute, appelle-nous au : +49 7402 8414.
Puis-je utiliser la table de perçage sur une perceuse en ligne ?
Oui. Toutes les tables de perçage sont dotées de trous pré-percés au niveau des rebords latéraux, ce qui te permet d'en assembler plusieurs côte à côte pour former une large plateforme.
