équerre de positionnement boulon de serrage 20 mm

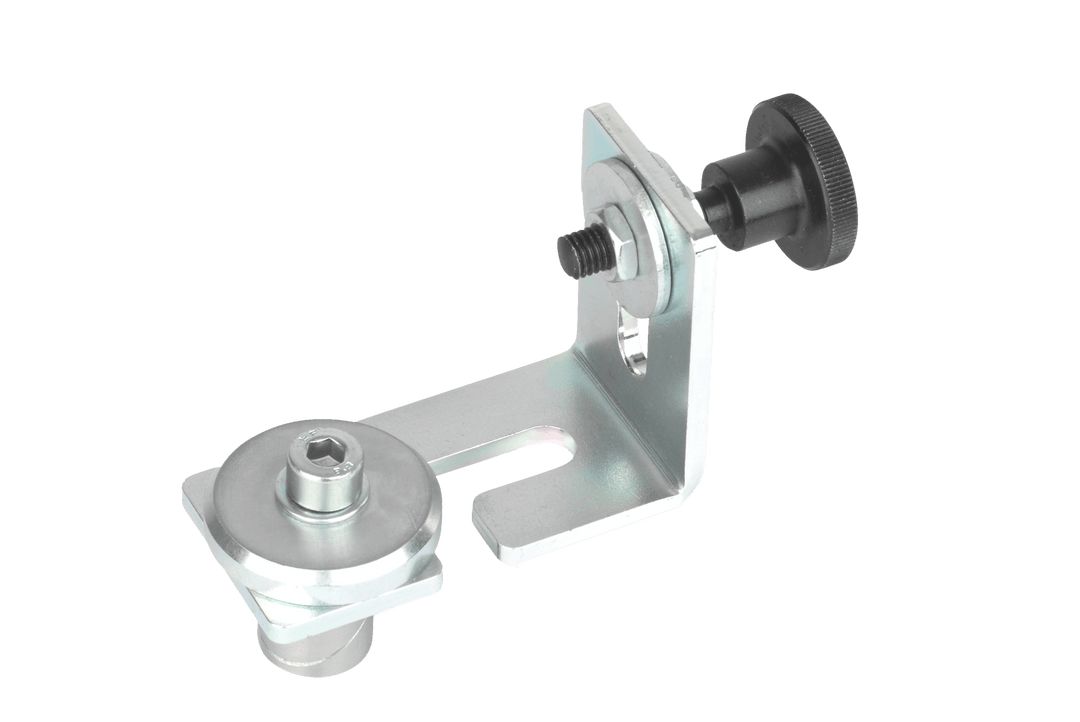

Mit dem RUWI Positionswinkel schaffst du dir einen verstellbaren Anschlag auf deinem Lochrastertisch. Über die zwei Langlöcher verschiebst du den Anschlagpunkt waagrecht und senkrecht und stellst ihn dann fest – zusammen mit dem Klemmbolzen mit Scheibe sitzt der Winkel an jeder Rasterposition mit Ø-20-Bohrung.

Der offene Winkel misst 80 × 40 × 60 mm und ist aus verzinktem Stahl. Den Edelstahl-Klemmbolzen steckst du durch das Langloch in die Rasterbohrung; die brünierte Anschlagschraube dient als fester, fein einstellbarer Bezugspunkt für das Werkstück.

So arbeitest du damit

• Als fester Gegenhalter: das Werkstück liegt am Winkel an, während Senkrecht- oder Waagrechtspanner von der anderen Seite drücken – es kann beim Bearbeiten nicht wandern.
• Serien positionieren: Winkel einmal aufs Maß gesetzt, liegt jedes Teil an derselben Stelle – anlegen, bearbeiten, nächstes Teil.
• Anschlag in zwei Achsen ausrichten: die Langlöcher verschieben den Kontaktpunkt waagrecht und senkrecht – die Anschlagschraube bringt das letzte Stück aufs Maß.
• Eigene Vorrichtungen bauen: mehrere Winkel im Raster definieren eine Aufnahme – für wiederkehrende Teile in Holz und Metall.

Passt das zu deinem Tisch?

Der Klemmbolzen passt in jedes 20-mm-Lochraster – die RUWI Hubtische Basic, Classic und Premium ebenso wie Festool MFT und andere Multifunktionstische. Den Gegendruck liefern Senkrechtspanner und Waagrechtspanner fürs 20-mm-Raster; weiteres Spannzubehör zeigt das Hubtisch-System.

Tous les détails

Matériau
Cornière : 80 × 40 × 60 mm, ouverte avec trou oblong, acier, galvanisé
vis de butée: acier, bruni
boulon de serrage: acier inoxydable

Système de serrage
grille de trous: Ø 20 mm

Poids
poids propre: 0,4 kg
