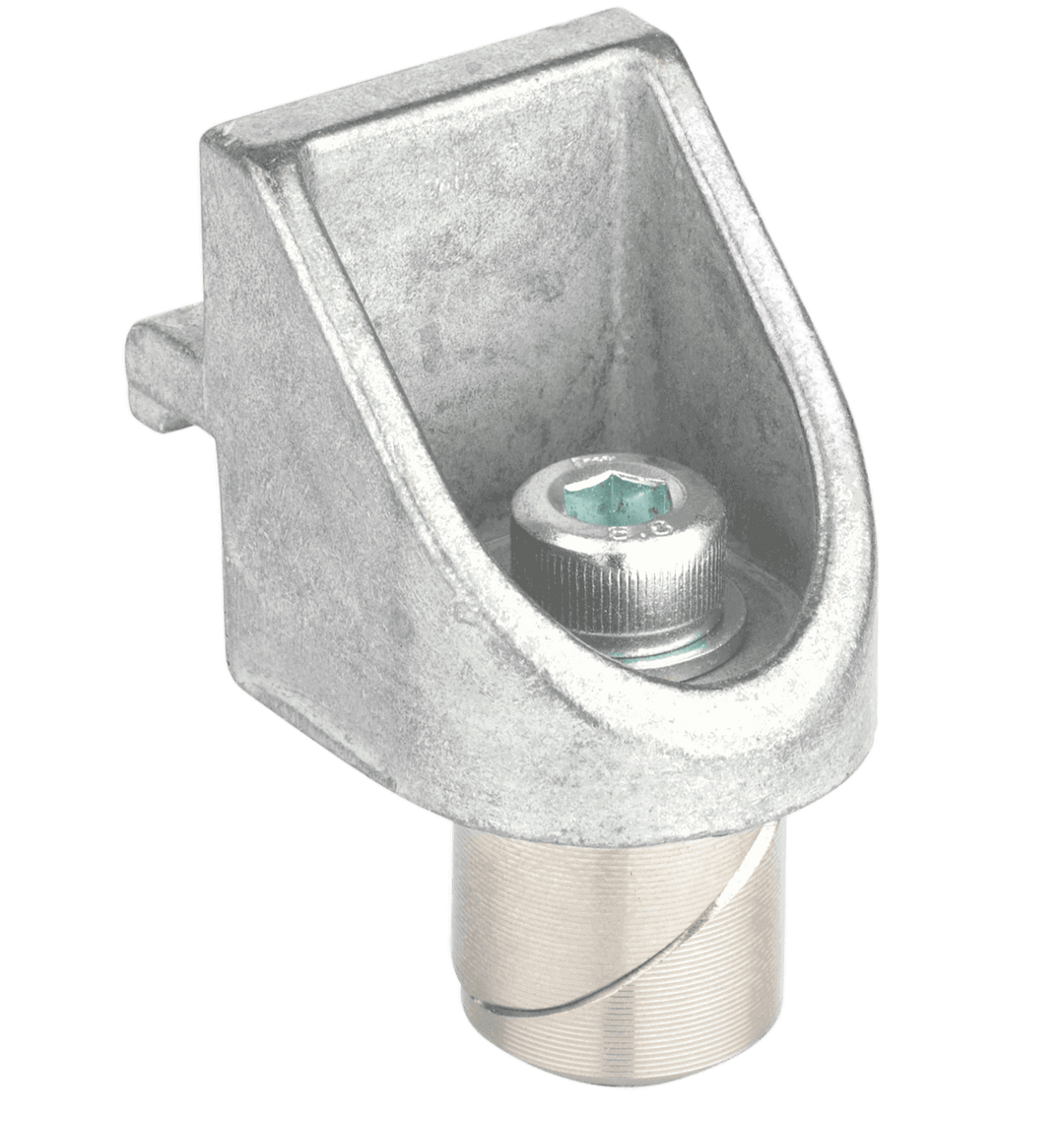

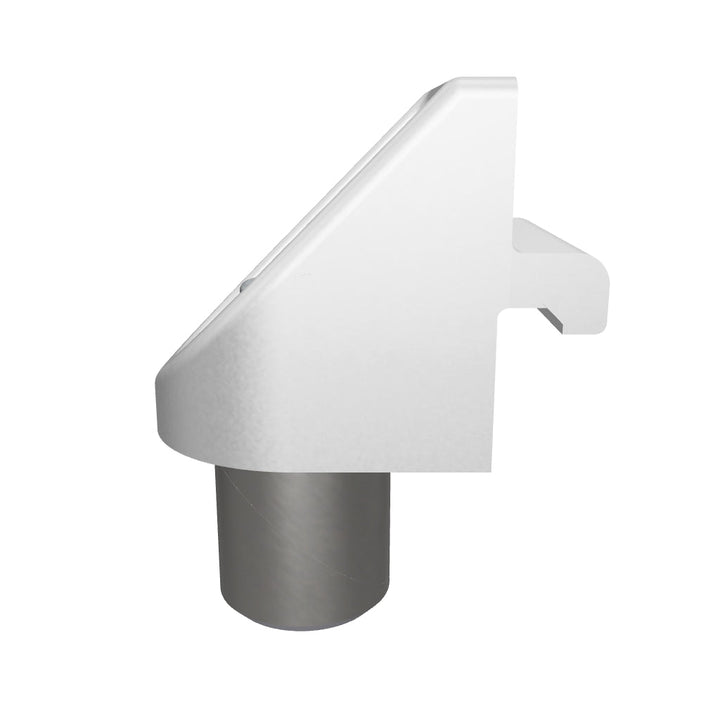

Équerre de serrage avec boulon de serrage Ø 20 et vis

Brève description

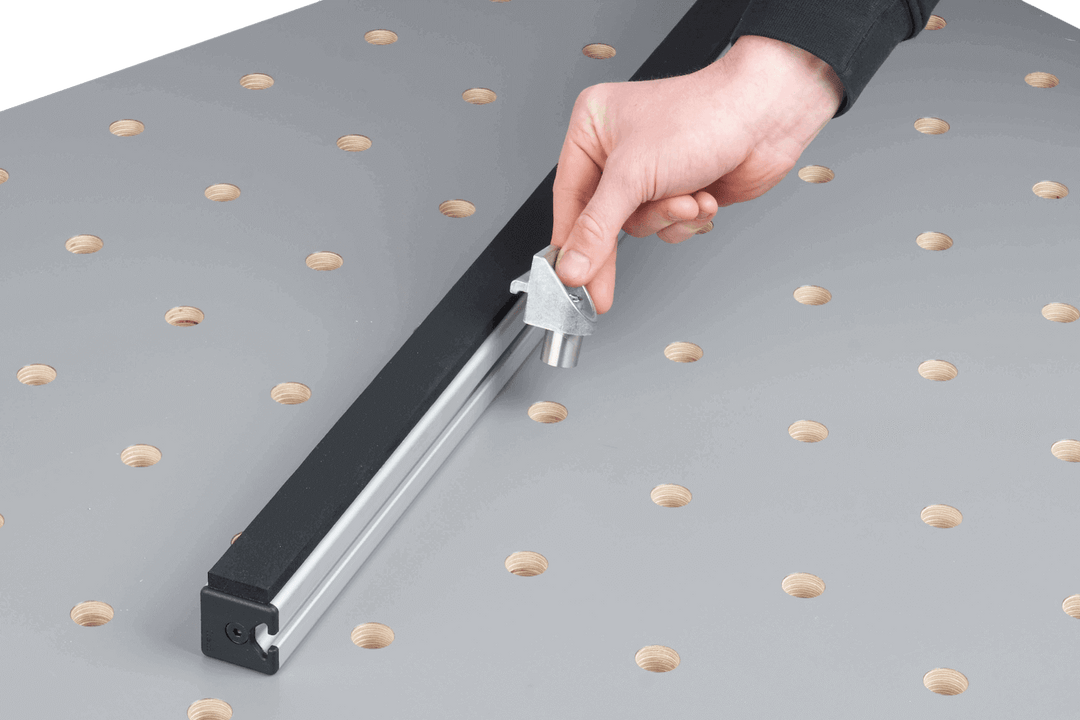

La cornière de serrage permet de fixer solidement et à plat un profilé en aluminium à rainure 8 sur une table à perforations de 20 mm. D'un côté, l'équerre s'engage dans la rainure du profilé, de l'autre, un boulon de serrage en acier inoxydable (Ø 20 mm) s'insère dans le trou de la table à trame. Tu peux ainsi monter des butées, des supports et tes propres dispositifs à partir de profilés modulaires directement sur la surface de travail.

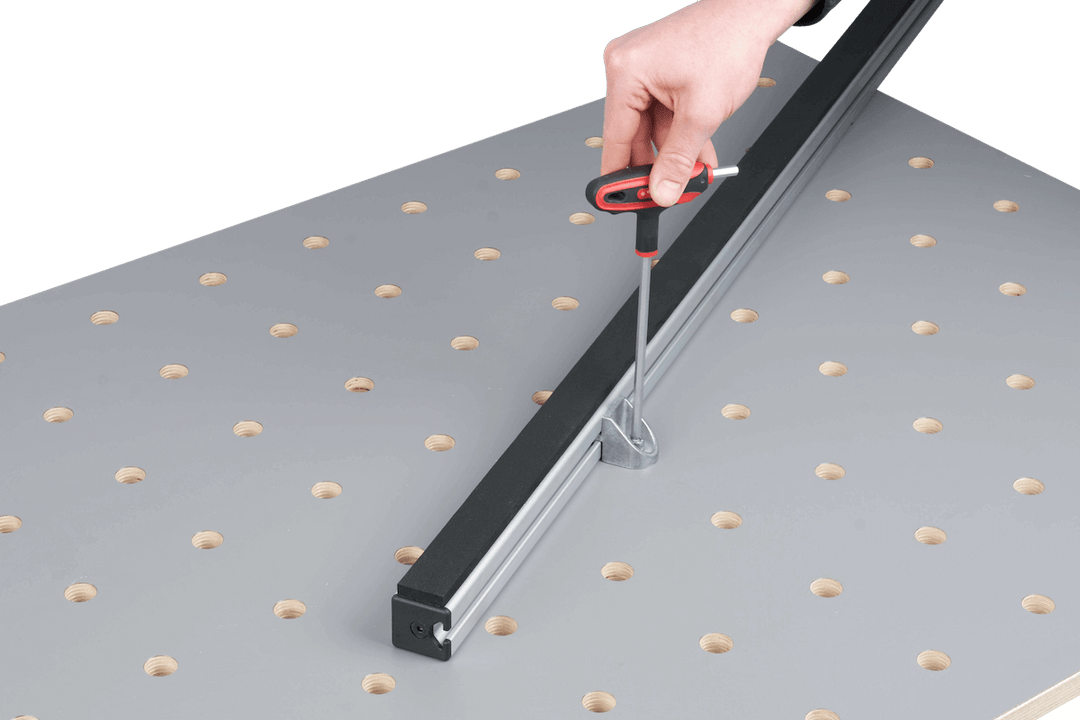

La fixation s'effectue à l'aide d'une vis à six pans creux : lors du serrage, des cales situées dans le boulon s'écartent et le bloquent dans l'alésage, assurant ainsi une bonne tenue même en cas de charge latérale. Comme cet assemblage est particulièrement plat, il n'occupe pratiquement pas d'espace et les pièces à usiner glissent sur la table sans rencontrer d'obstacle.

Côté profilé, l'équerre s'adapte aux profilés item (type I) de la série 8 au pas de 40 ainsi qu'aux profilés compatibles avec item proposés par d'autres fabricants. Côté table, le boulon de 20 mm s'adapte à toutes les grilles de perçage courantes – que ce soit sur RUWI et la table de fraisage RUWI , sur la Festool MFT ou sur la Sauter Variobench. Tu peux ainsi associer la norme industrielle des profilés en aluminium à ta table à grille de perçage existante.

Si vous recherchez un support prêt à l'emploi et rapide à mettre en place plutôt que de devoir fabriquer vous-même des structures profilées, jetez un œil au RUWI de 20 mm: il est déjà équipé de ses équerres de serrage avec levier de serrage. Vous trouverez d'autres éléments de fixation dans les rubriques « Adaptateurs » et « Butées ».

Possibilités d'application

• Fixer solidement et à plat les profilés en aluminium à rainure 8 (compatibles Item / item) dans le pas de perçage de 20 mm
• Construire ses propres butées, supports et dispositifs à partir de profilés modulaires sur le plan de travail
• Maintien sûr même en cas de charge latérale grâce aux cales d'écartement
• Conception plate sans relief gênant – les pièces glissent librement sur la table

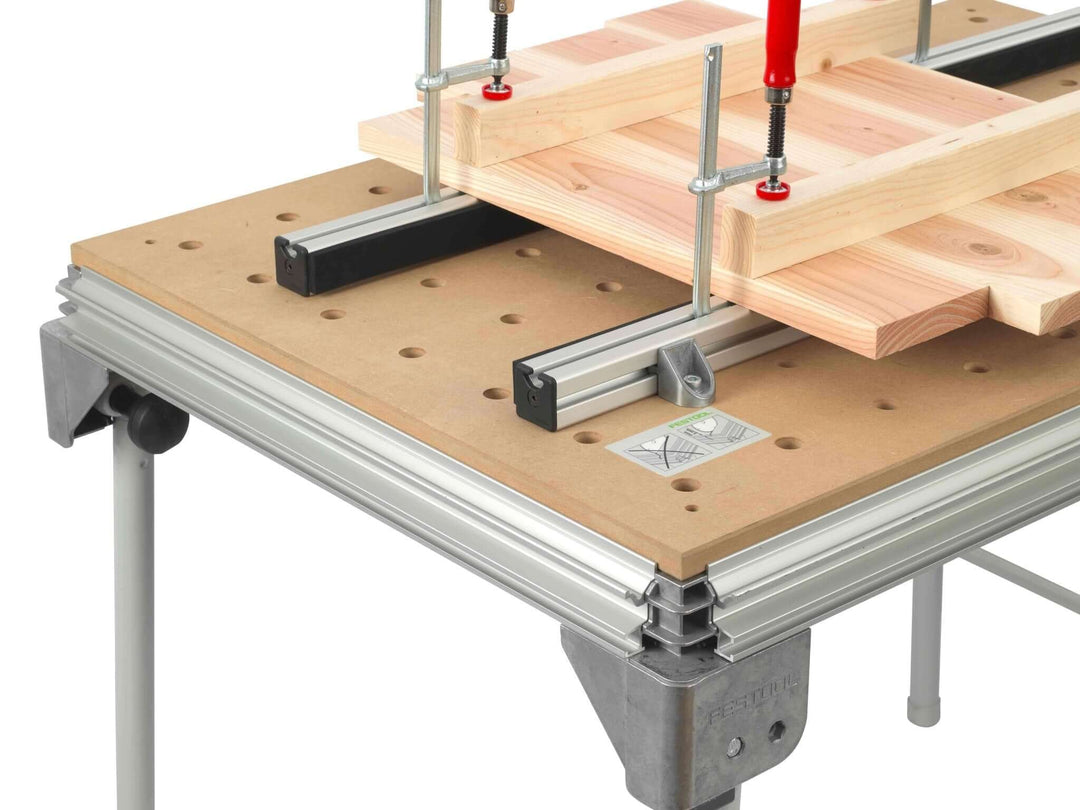

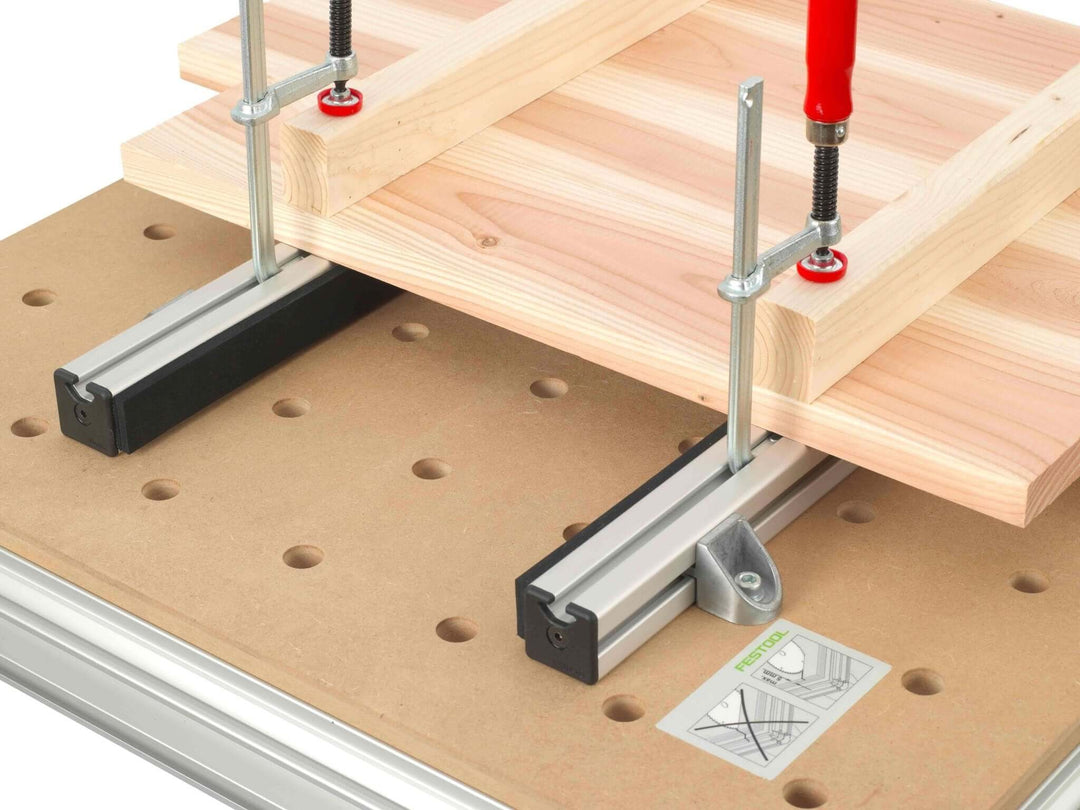

• S'adapte aux RUWI et tables de fraisage RUWI , à la table MFT de Festool, à la Variobench de Sauter et à d'autres tables de 20 mm d'épaisseur

Téléchargements

RUWI 2026 (PDF)

Tous les détails

• Fonction
- Relie des profilés en aluminium à rainure 8 à une table à trous alésés de 20 mm
- L'équerre s'engage dans la rainure du profilé, le boulon de serrage est logé dans le trou alésé de la table
- La vis à six pans creux écarte les cales et bloque le boulon dans le trou

• Boulon de serrage
- Ø 20 mm en acier inoxydable

• Compatibilité des profilés
- Profilés Item (type I) de la série 8, système 40
- Profilés d'autres fabricants compatibles avec Item, dotés d'une rainure de 8

• Compatibilité avec les tables
- Toutes les tables à trame de perçage de 20 mm courantes (RUWI, Festool MFT, Sauter Variobench et autres)

• Poids et origine
- Poids propre d'environ 160 g
- « Made in Germany »
