Kit de serrage Premium pour grille de trous , Ø 20 mm

Avec le kit Premium du système de serrage « RUWI », tu équipes entièrement ta table à trame perforée dotée de trous de 20 mm pour un serrage sans outil. Grâce aux six ancrages « boulon de serrage » de Ø 20 mm, tu peux fixer les tendeurs et les « plaques adaptatrices » dans chaque trou de la grille ; à l’aide des «Waagrecht-» et « sauterelle verticale » (chacun monté sur une « plaque adaptatrice » ronde) et des quatre tendeurs excentriques, tu peux serrer les pièces par le côté et par le haut – les dispositifs se montent, se déplacent et se démontent tout aussi rapidement.

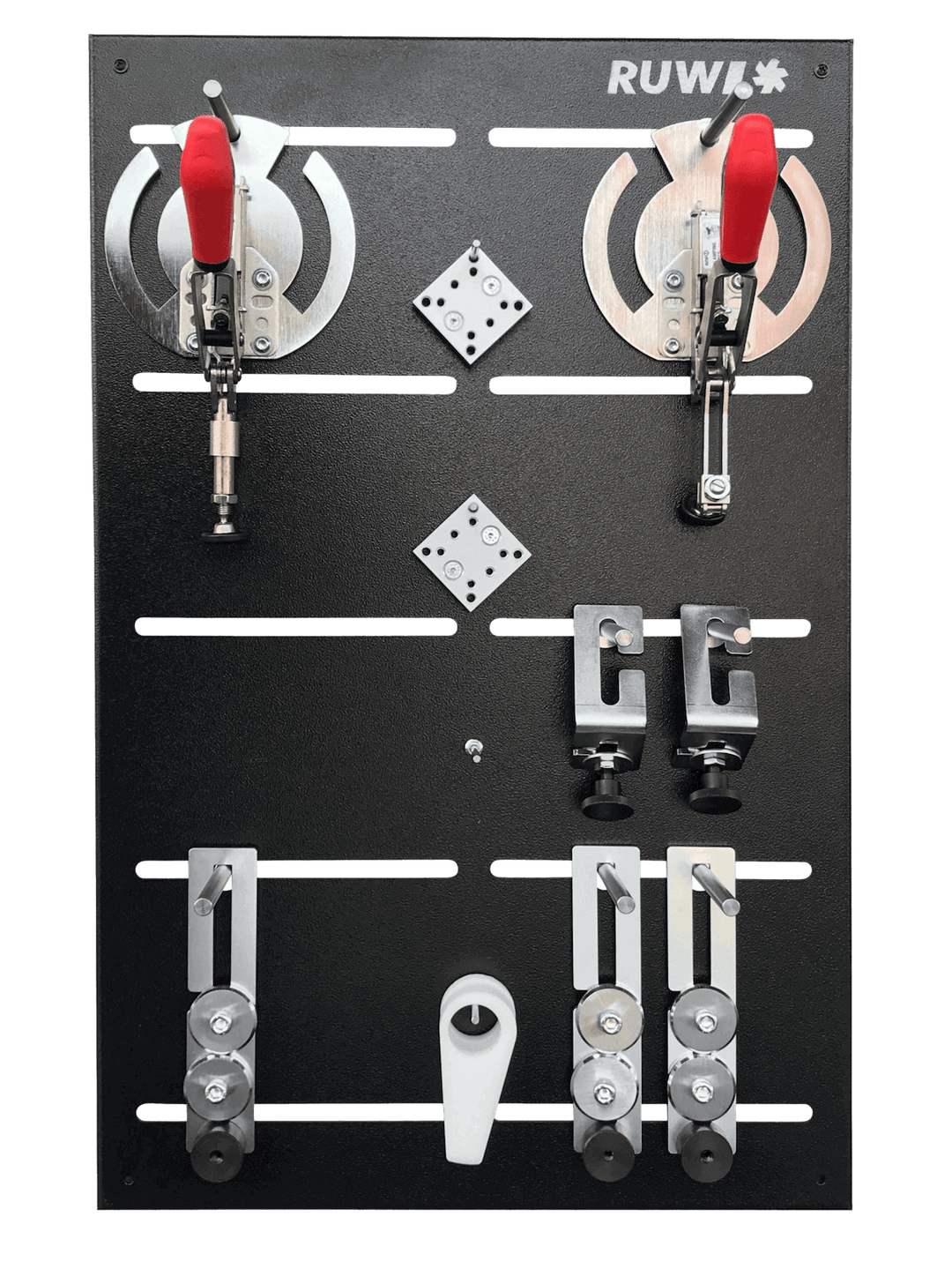

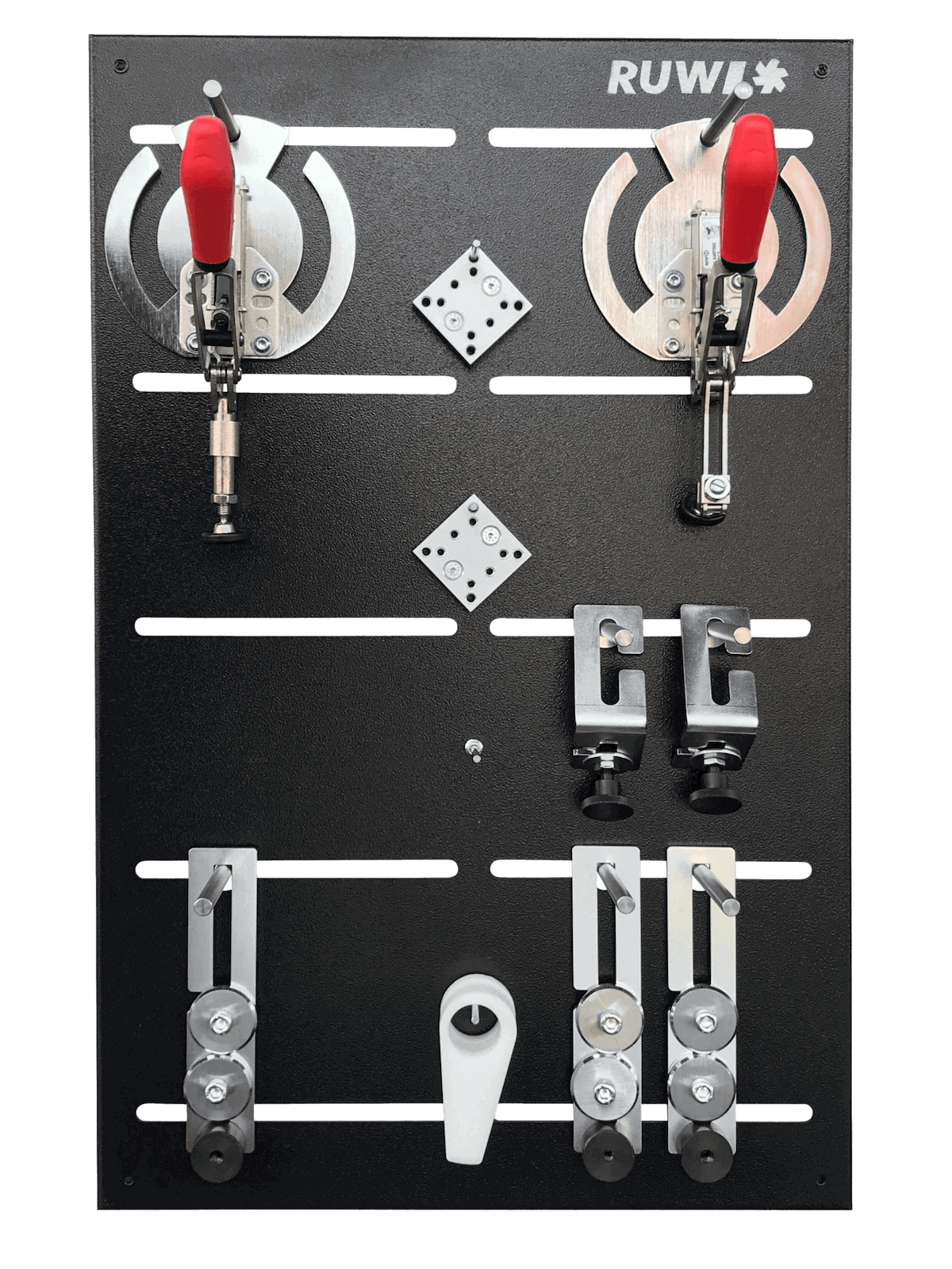

Le kit en détail : une « plaque adaptatrice » ronde avec « sauterelle horizontale » (course 0–35 mm) et une « sauterelle verticale » (0–40 mm), 6 « boulon de serrage » avec rondelle, 4 « serre-joint excentrique » avec paliers pivotants, 4 plaques ouvertes (180 × 40, filetées), 2 équerres ouvertes, 2 « vis de butée » et 2 blocs adaptateurs pour rehausser les tendeurs. Le « panneau mural » (700 × 450 mm), doté de tiges en acier inoxydable librement positionnables, permet de garder tout à portée de main – et chaque composant peut être commandé séparément.

Voici comment l'utiliser

• Mise en place des dispositifs de serrage : les plaques et les cornières définissent le logement, les tendeurs exercent une pression latérale et par le haut – le dispositif destiné à la pièce répétitive est prêt en quelques minutes.
• Gagner en hauteur : les blocs adaptateurs permettent de surélever les modèles « Waagrecht » et « sauterelle verticale » lorsque des pièces épaisses l’exigent.
• Cycles de production : un coup de levier excentrique, la pièce est en place – quatre machines « serre-joint excentrique » équipent intégralement même les structures les plus grandes.
• De l'ordre sur le mur : les broches coulissantes permettent d'adapter le panneau à ton kit – tout en laissant de la place pour d'autres accessoires.

Est-ce que ça va avec ta table ?

Ce kit s'adapte à n'importe quelle RUWI table élévatrice table au standard 20 mm – Festool MFT, Sauter Variobench et les constructions maison. Les pièces individuelles sont présentées dans le système «table élévatrice »; si vous travaillez avec des profilés « rainure » au lieu de « grille de trous », le même principe est disponible sous forme de kit «rainure » pour « tables de soudage ».

Tous les détails

Système de serrage
grille de trous : Ø 20 mm

panneau mural
Dimensions : 700 × 450 mm
Finition : tôle d'acier avec rainures, revêtement par poudrage
Goujons de fixation : acier inoxydable, positionnables librement

Éléments de serrage
Tendeurs : sauterelle verticale 244 mm (0 à 40 mm), sauterelle horizontale 253 mm (0 à 35 mm)
Accessoires : 4 serre-joint excentrique, 2 équerre de positionnement, 6 boulon de serrage avec rondelle, 2 blocs adaptateurs
Matériau : plaques et équerres en acier galvanisé découpé au laser ; éléments de serrage en acier (galvanisé et bruni), en aluminium et en POM

Poids
poids propre : 10,2 kg
