serre-joint excentrique boulon de serrage 20 mm

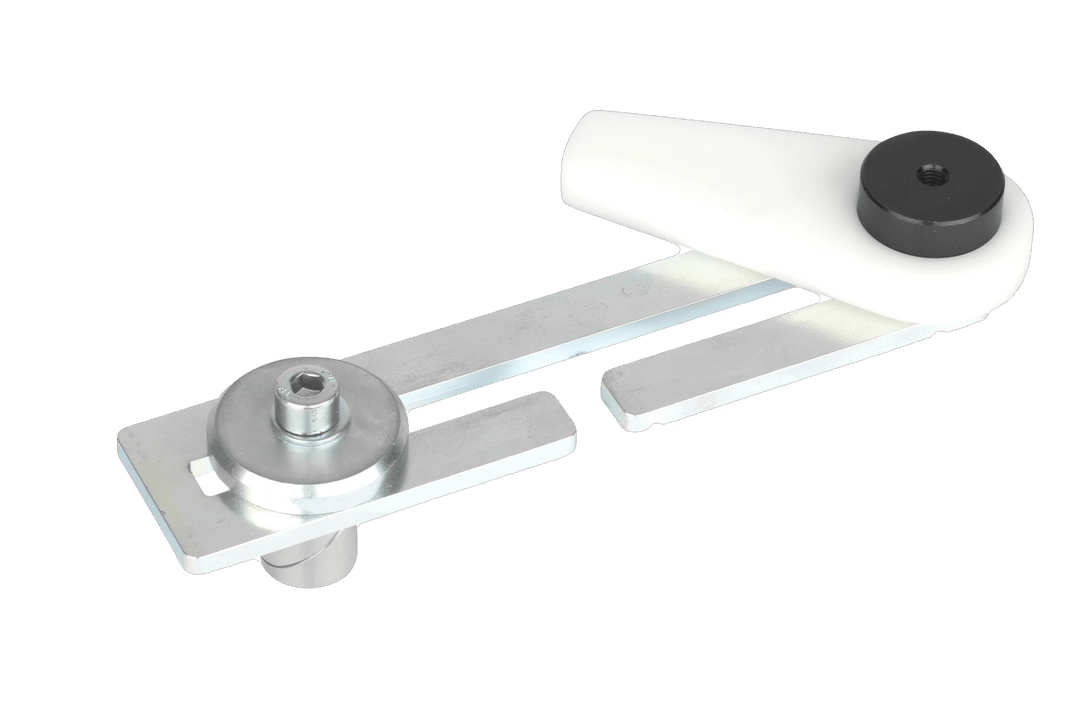

Leserre-joint excentrique RUWI grille de trous votre piècegrille de trous à l'aide d'un levier excentrique sur lagrille de trous : un mouvement de levier remplace la vis, sans aucun outil. Grâce à la plaque à trou oblong, vous pouvez le positionner librement et l'insérer avec le boulon de serrage rondelle dans n'importe quel trou de 20 mm.

Der Exzenter selbst ist aus Kunststoff (POM) – er spannt fest, ohne empfindliche Oberflächen zu drücken. Die Platte ist aus verzinktem Stahl (180 × 40 mm), der Klemmbolzen aus Edelstahl, das Drehlager (Ø 30 mm) brüniert. Damit ist der Spanner für Serienarbeiten und Vorrichtungen gemacht, bei denen viele Teile schnell gespannt und wieder gelöst werden.

So arbeitest du damit

• Serien takten: Hebel um, Teil sitzt – Hebel zurück, nächstes Teil. Bei wiederkehrenden Werkstücken schlägt der Exzenter jede Schraubzwinge im Takt.

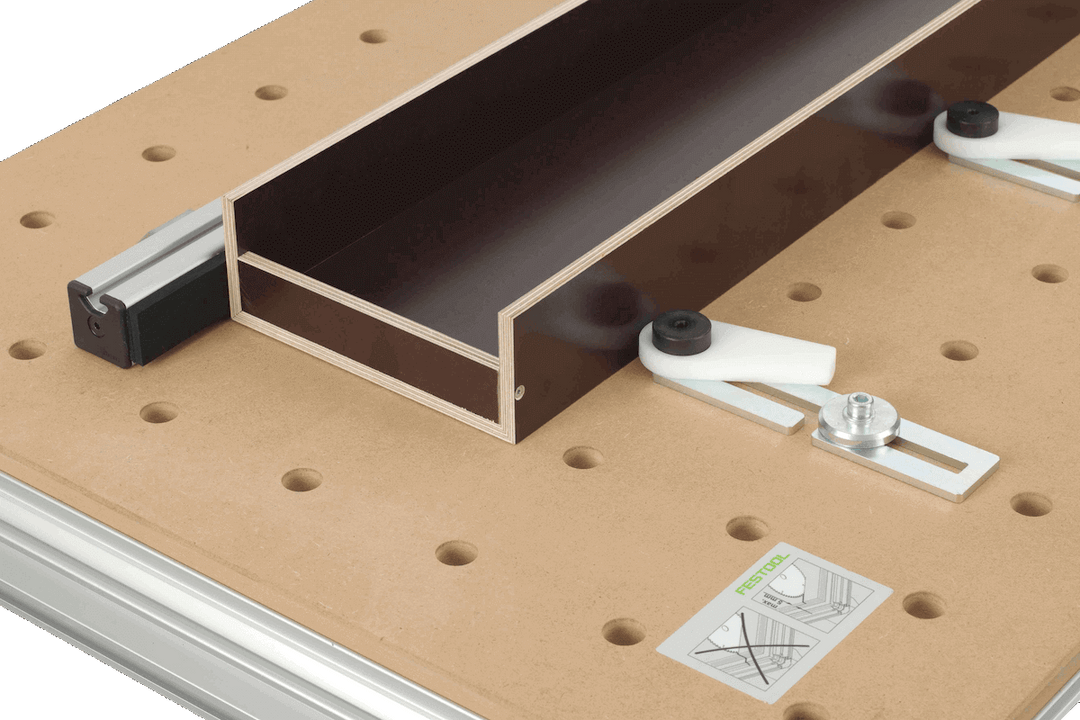

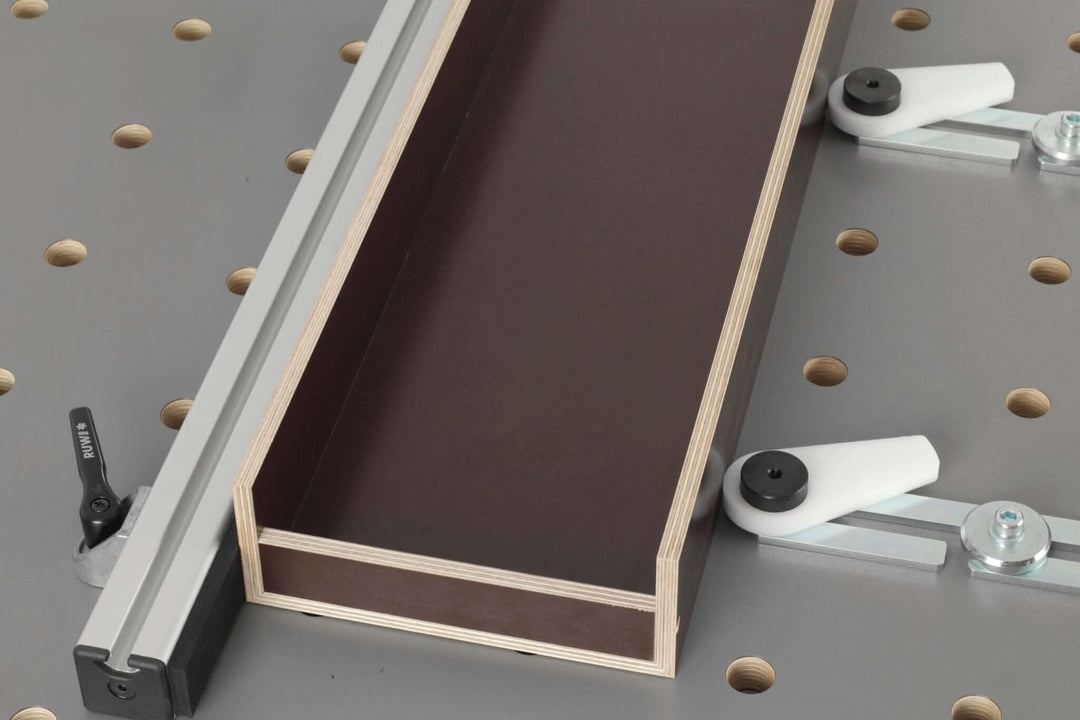

• Furnier und Lack spannen: der POM-Exzenter drückt fest, ohne die Oberfläche zu zeichnen – gespannt wird am Werkstück, nicht auf einer Schutzzulage.
• Druckpunkt ausrichten: das Langloch schiebt den Exzenter stufenlos an die Werkstückkontur, das Drehlager stellt den Winkel.

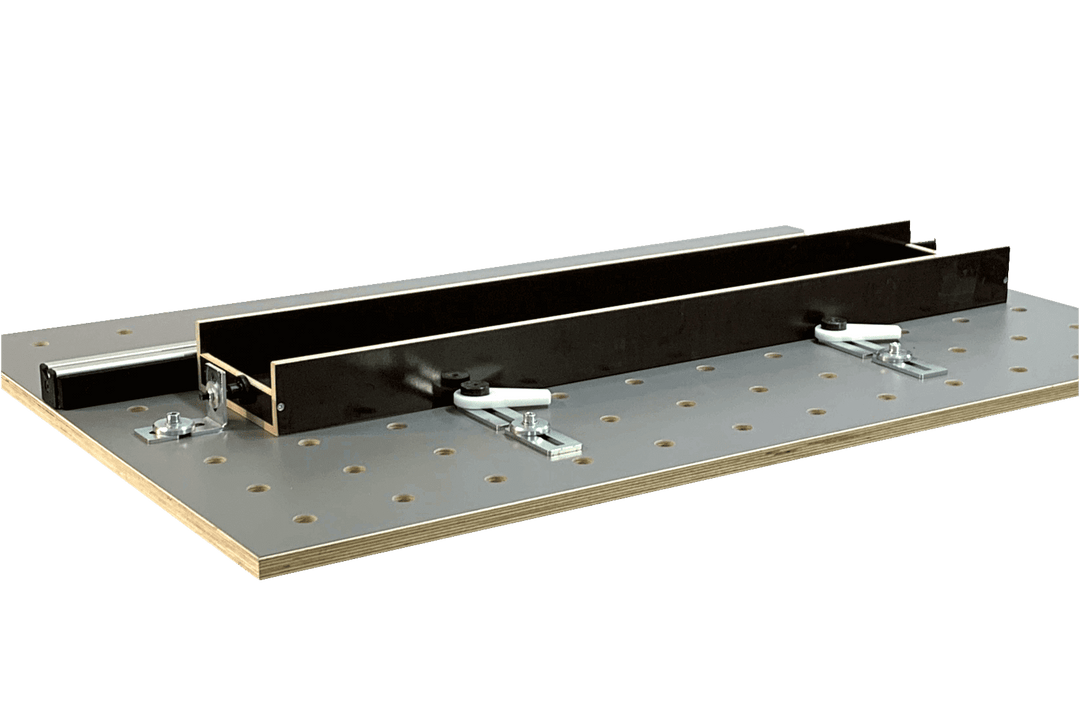

• Vorrichtungen bestücken: feste Spannposition im Raster definieren – jedes Teil der Serie liegt an derselben Stelle.

Passt das zu deinem Tisch?

Der Klemmbolzen passt in jedes 20-mm-Lochraster – jeden RUWI Hubtisch, Festool MFT, Sauter Variobench und Eigenbauten. Von oben hält der Senkrechtspanner, seitlich gegen einen Anschlag der Waagrechtspanner; als fester Gegenhalter dient der Positionswinkel.

Für Schweißtische mit Ø-28- oder Ø-16-Lochraster gibt es den Exzenterspanner für den Schweißtisch – dort mit Stahl-Exzenter; weiteres Spannzubehör zeigt das Hubtisch-System.

Tous les détails

Material
Platte: 180 × 40 mm, Stahl, verzinkt
Drehlager: Ø 30 mm, Stahl, brüniert
Exzenter: POM
Klemmbolzen: Edelstahl

Spannsystem
Lochraster: Ø 20 mm
Positionierung: über Langloch

Gewicht
Eigengewicht: 0,5 kg
