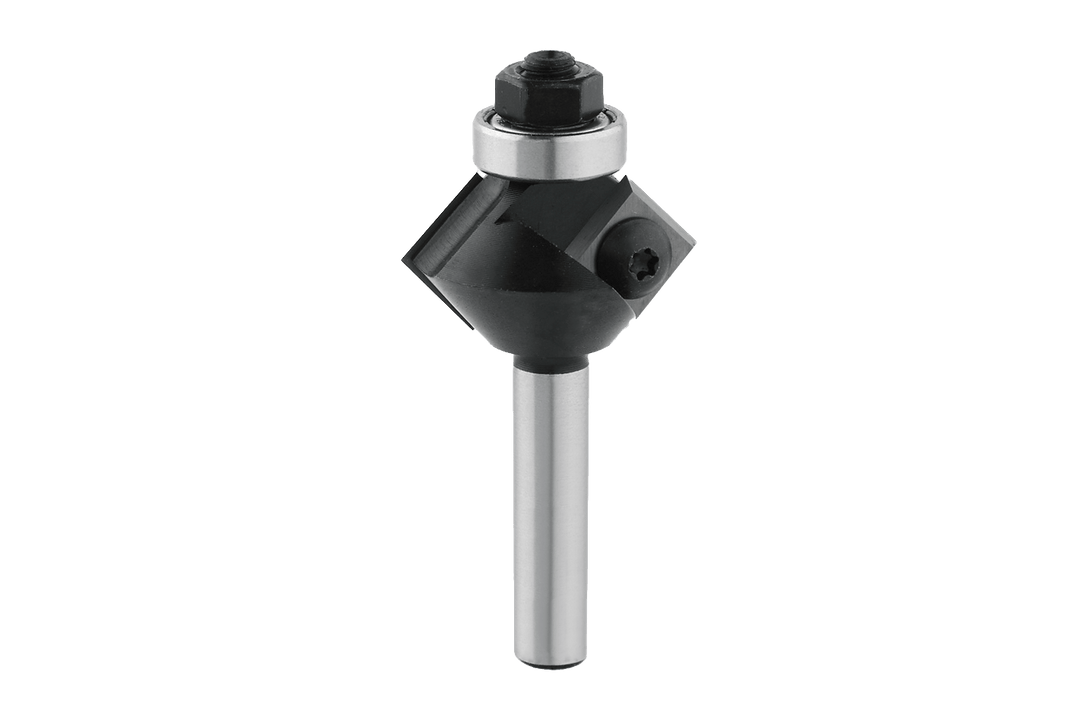

Afschuinfrees 45° met indexeerbaar inzetstuk en druklager

Korte beschrijving

De afschuinfrees maakt een afschuining van 45° aan randen – om scherpe randen af te breken en massief hout, houtmaterialen en gecoate platen netjes af te schuinen. In plaats van vastgesoldeerde snijranden is hij voorzien van twee hardmetalen wisselplaten (12 × 12 mm): als een rand bot wordt, draai je de vierkante plaat om – deze biedt vier bruikbare snijranden voordat je hem moet vervangen.

Met een buitendiameter van Ø 32 mm en een snijlengte van 12 mm freest hij ook bredere afschuiningen in één keer. Het geleidingskogellager (Ø 16 mm) leidt de frees langs de rand of het sjabloon. De schacht met een diameter van 8 mm past in handfrezen, tafelfrezen, de RUWI-freestafel en op CNC-machines; hij draait rechtsom.

De grote kop van 32 mm zorgt voor een hoge freessnelheid en een strak afgeschuind resultaat bij rechte en brede contouren. Voor krappe binnenhoeken en kleine radii is hij te groot – daarvoor gebruik je de RUWI mini-afschuinfrees met aanlooprand Ø 5 mm. Meer frezen vind je bij de RUWI-freesgereedschappen.

Mogelijke toepassingen

• 45°-afschuiningen aanbrengen en scherpe randen afronden – massief hout, houtmaterialen, gecoate platen
• Bredere afschuiningen tot 12 mm in één bewerking
• Vierkante wisselplaat (12 × 12 mm): vier keer draaibaar, daarna vervangen – zonder slijpservice
• Het aanloopkogellager (Ø 16 mm) loopt langs de rand of het sjabloon
• Schaft Ø 8 mm voor handfreesmachine, RUWI-freestafel, tafelboormachine en CNC
• Kies voor krappe binnenhoeken de mini-afschuinfrees (aanloop-Ø 5 mm)

Alle details

• Fase und Schneiden
- 45°-Fase
- Zwei Hartmetall-Wendeplatten 12 × 12 mm, zweischneidig (Z2)
- Wendeplatte um 90° drehbar – vier Schneidkanten je Platte
- Rechtsdrehend

• Maße
- Außendurchmesser Ø 32 mm
- Schneidenlänge 12 mm
- Schaft Ø 8 mm, Schaftlänge 32 mm
- Gesamtlänge 65 mm
- Eigengewicht etwa 65 g

• Anlauflager
- Kugellager Ø 16 mm – führt entlang Kante oder Schablone

• Einsatz
- Für Weichholz, Hartholz und beschichtete Platten
- Für RUWI Frästische, Hand- und Tischoberfräsen sowie CNC-Maschinen
