Dubbele afrond-/afschuinfrees R2,5

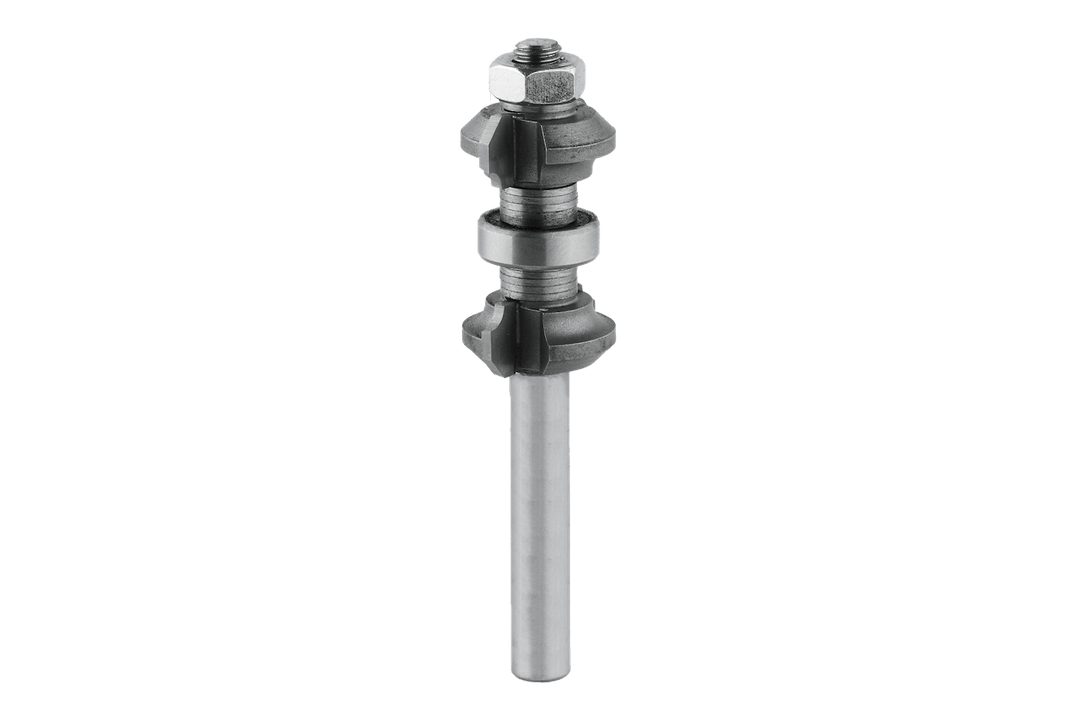

De RUWI dubbele afrond-/afschuinfrees bewerkt de boven- en onderrand van een werkstuk in één bewerking. In de basisconfiguratie freest hij aan beide zijden een afschuining van 45°; als je de profieldelen verwisselt, rondt hij beide randen af met een straal van R2,5. Het centraal geplaatste kogelgelager (Ø 16 mm) loopt langs de rand van het werkstuk en geleidt de frees ook langs gebogen contouren.

Met behulp van de bijgeleverde afstandsringen stel je de frees af op de materiaaldikte – geschikt voor werkstukken met een dikte van 11 tot 22 mm, zodat de profielen boven en onder symmetrisch liggen. Ø 22 mm gereedschapsdiameter, 11–12 mm snijlengte, schacht Ø 8 mm bij 85 mm totale lengte; voorzien van hardmetalen tanden (Z2), rechtsdraaiend, voor zacht hout, hardhout en gecoate platen.

Zo ga je ermee aan de slag

• Beide randen in één bewerking: het werkstuk loopt één keer langs de frees – zowel aan de boven- als aan de onderkant ontstaat hetzelfde profiel, zonder het werkstuk om te draaien en zonder een tweede instelling.
• Symmetrie zonder te meten: de afstandsringen centreren het profiel op de materiaaldikte – omgekeerde onderdelen zien er hetzelfde uit als niet-omgekeerde.
• Schakelen tussen afschuining en afronding: wissel de profielonderdelen, en de afschuinfrees wordt een dubbele afronder – één schacht, twee randprofielen.
• Plaat- en meubellanden in serie: legplanken, frontpanelen en op maat gezaagde stukken krijgen aan beide zijden dezelfde afgeronde rand – aan de tafel, rand voor rand.

Past dit op jouw freesmachine?

De schacht heeft een spantang Ø 8 mm nodig – op de RUWI freestafel standaard; handfreesmachines, tafel freesmachines en CNC-machines zijn er eveneens op geschikt. Belangrijk voor de symmetrie: de materiaaldikte moet tussen 11 en 22 mm liggen – dunnere of dikkere werkstukken worden door de frees niet gecentreerd. De bijpassende tafels worden getoond op de RUWI freestafels.

Als je slechts één rand nodig hebt, zijn de eenvoudige afschuin- en afrondfrezen de slankere keuze – in het overzicht staan de freesgereedschappen vanRUWI .

Alle details

Profiel
Profielvorm: afronding R2,5 en afschuining 45°
gereedschapsdiameter : Ø 22 mm
snijlengte : 11 tot 12 mm
Aanlooplager: kogellager Ø 16 mm, centraal

schacht
schacht : Ø 8 mm, schachtlengte 42 mm
totale lengte : 85 mm

Uitrusting
Afstandsringen: voor aanpassing aan de materiaaldikte
Materiaaldiktes: 11 tot 22 mm

Zaagbladen en toepassing
Zaagblad: Z2, hardmetaal (HW), rechtsdraaiend
Materialen: zacht hout, hard hout, gecoate platen
spantang: Ø 8 mm vereist
eigen gewicht: ca. 89 g
