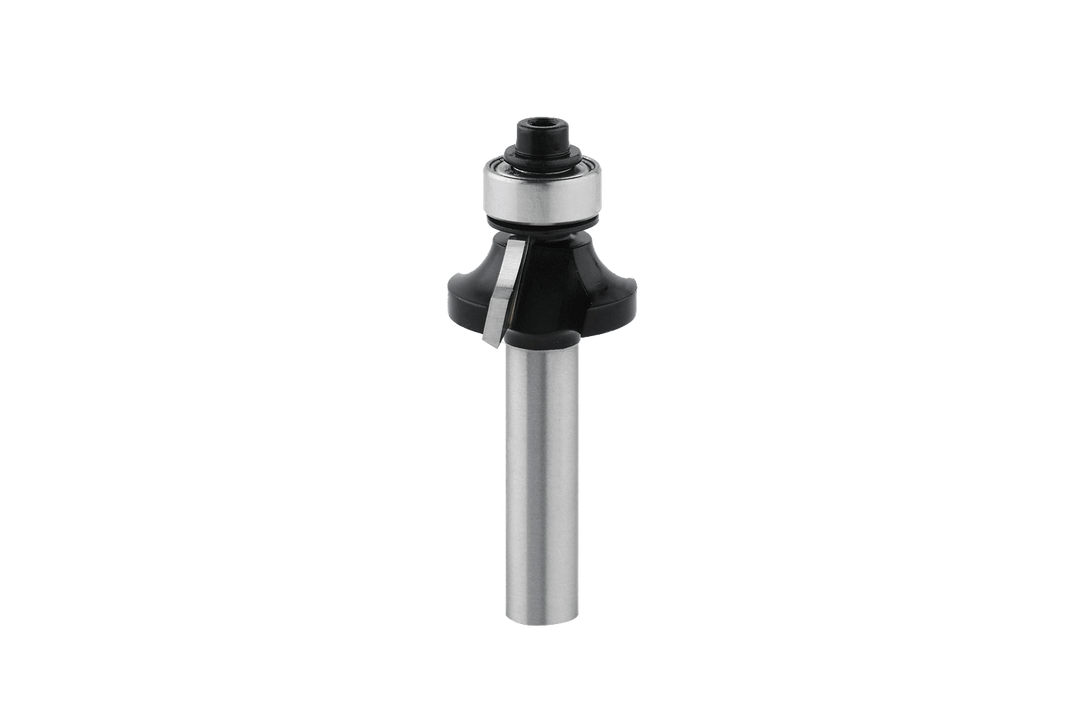

Afwerkfrees R5 met aanlooplager

De R5-afrondfrees van RUWI rondt houten randen af met een straal van 5 mm – een soepele, gelijkmatige afronding tussen een allround afmeting en een subtiele rand. Het aanloopkogellager (Ø 12,7 mm) loopt langs de rand van het werkstuk en geleidt de frees ook langs gebogen contouren waarvoor geen aanslag geschikt is.

De frees is tweesnijdend en voorzien van hardmetalen tanden (HW, Z2), rechtsdraaiend, met een diameter van 23 mm gereedschapsdiameter en 10 mm snijlengte; schacht Ø 8 mm, totale lengte 56 mm. Hij freest zacht hout, hardhout en gecoate platen. Als het kogellager verslijt, vervang je het – in plaats van de hele frees te vervangen.

Zo ga je ermee aan de slag

• Planken en inlegplanken afronden: de straal van 5 neemt de scherpte van de zichtbare randen weg, zonder het front te overheersen.
• Sierelementen en gebogen onderdelen: het aanlooplager volgt de ronding – de aanslag blijft ingeklapt.
• Vrijhandig werken met de bovenfrees: met een kop van Ø 23 mm werkt de R5 ook bij handmatig gebruik soepel – voor randen aan gemonteerde meubels.
• Seriebewerking op de tafel: bij de „ freestafel ” voer je het werkstuk langs de stilstaande frees – rand voor rand met hetzelfde profiel.

Past dit op jouw freesmachine?

De schacht heeft een spantang Ø 8 mm nodig – op de RUWI freestafel standaard; handfrezen, tafelfrezen en CNC-machines zijn er eveneens op geschikt. De bijpassende tafels worden getoond op de RUWI freestafels.

Krachtige, ronde R6 tot R12,7, subtiele R4 tot R2 – de volledige reeks geeft een overzicht van de freesgereedschappen vanRUWI .

Alle details

Profiel
Radius: 5 mm
gereedschapsdiameter : Ø 23 mm
snijlengte : 10 mm
totale lengte : 56 mm

schacht en aanlooplager
schacht : Ø 8 mm, aslengte 32 mm
Aanlooplager: kogellager Ø 12,7 mm, verwisselbaar

Snijbladen en inzetstuk
Snijbladen: Z2, hardmetaal (HW), rechtsdraaiend
Materialen: zacht hout, hard hout, gecoate platen
spantang: Ø 8 mm vereist
eigen gewicht: ca. 32 g
