Steunuittrek voor de RUWI ,heftafel en 300

De steunuitbreiding breidt de RUWI heftafel 300 uit met een uitschuifbare steun voor lange en grote werkstukken. Indien nodig trek je de twee rails uit en laat je de steunrollen zakken – een werkstuk dat zijdelings aan de tafel is vastgeklemd en over de rand uitsteekt, ligt dan stevig op de steun, in plaats van door te hangen of de vloer te raken. Dit beschermt het tegen drukplekken en vervuiling en geeft de opstelling extra stabiliteit.

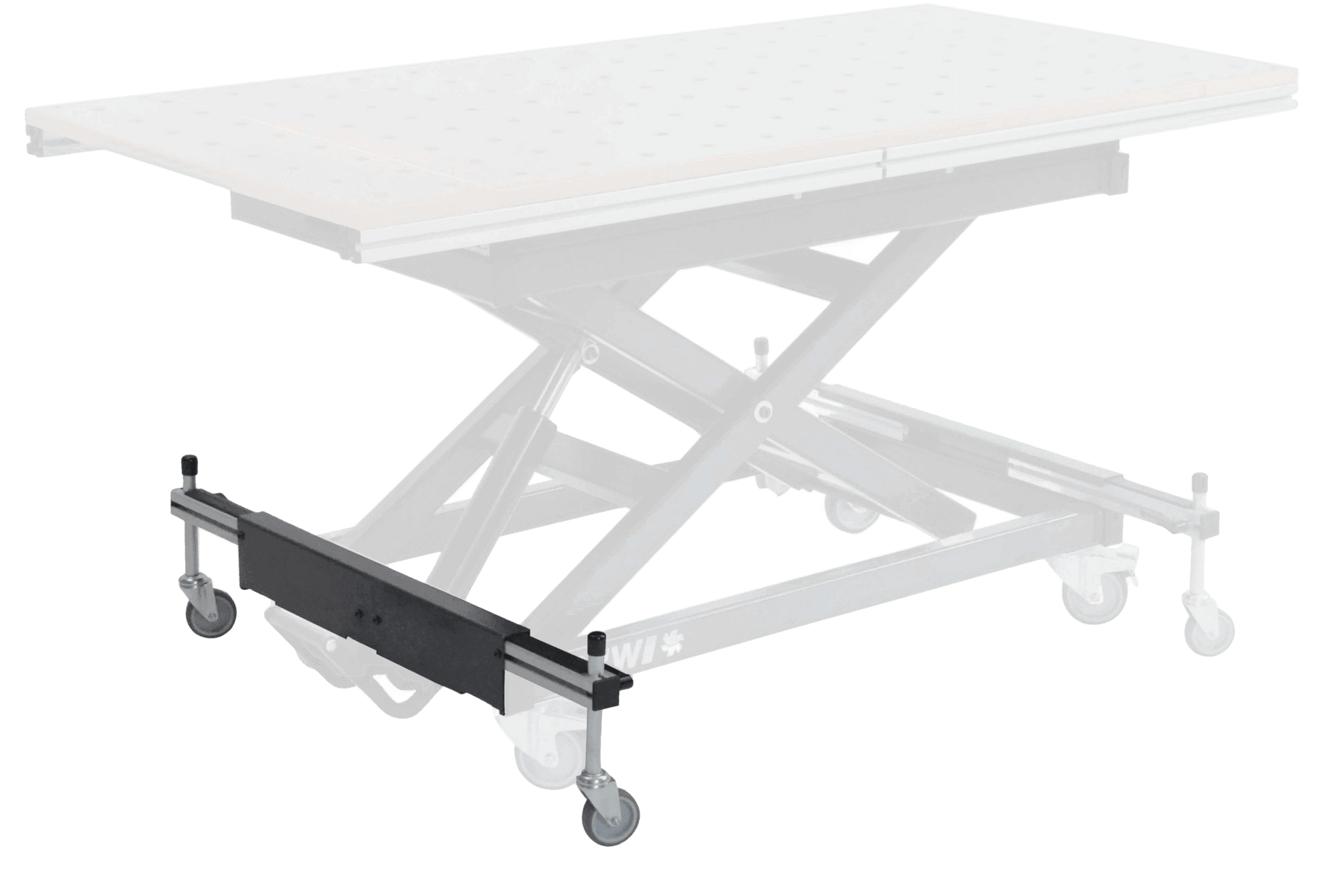

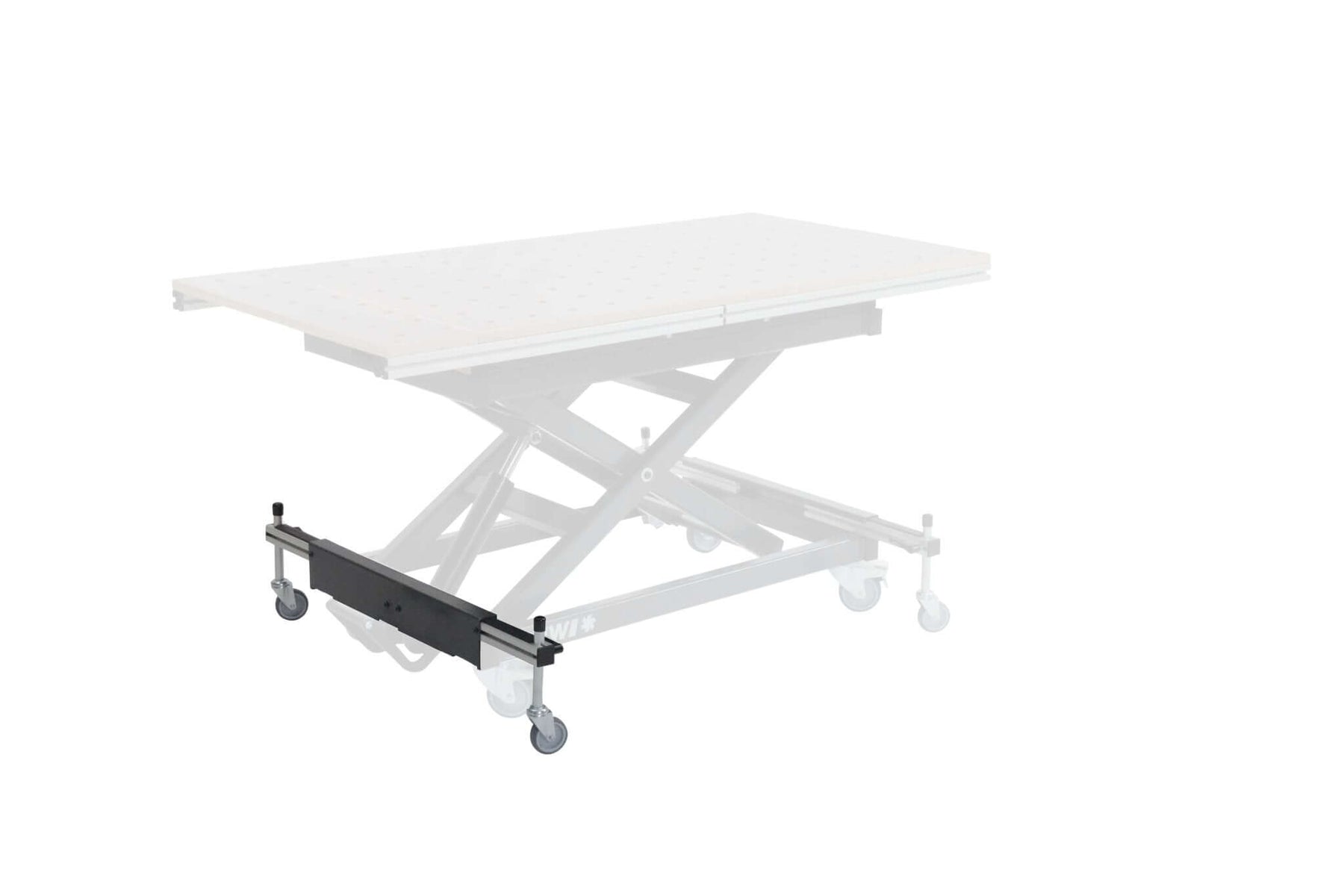

De twee uittrekrails zijn voorzien van steunrollen (Ø 75 mm) op een dubbel gelagerde kogelkrans – elke rol kan tot 75 kg dragen. De geleiderail is gemaakt van gepoedercoat plaatstaal, de uittrekbare lade van geanodiseerd aluminium met een rubberen bekleding die het werkstuk beschermt. Als de ondersteuning niet nodig is, schuif je de rails weer in om ruimte te besparen.

Zo ga je ermee aan de slag

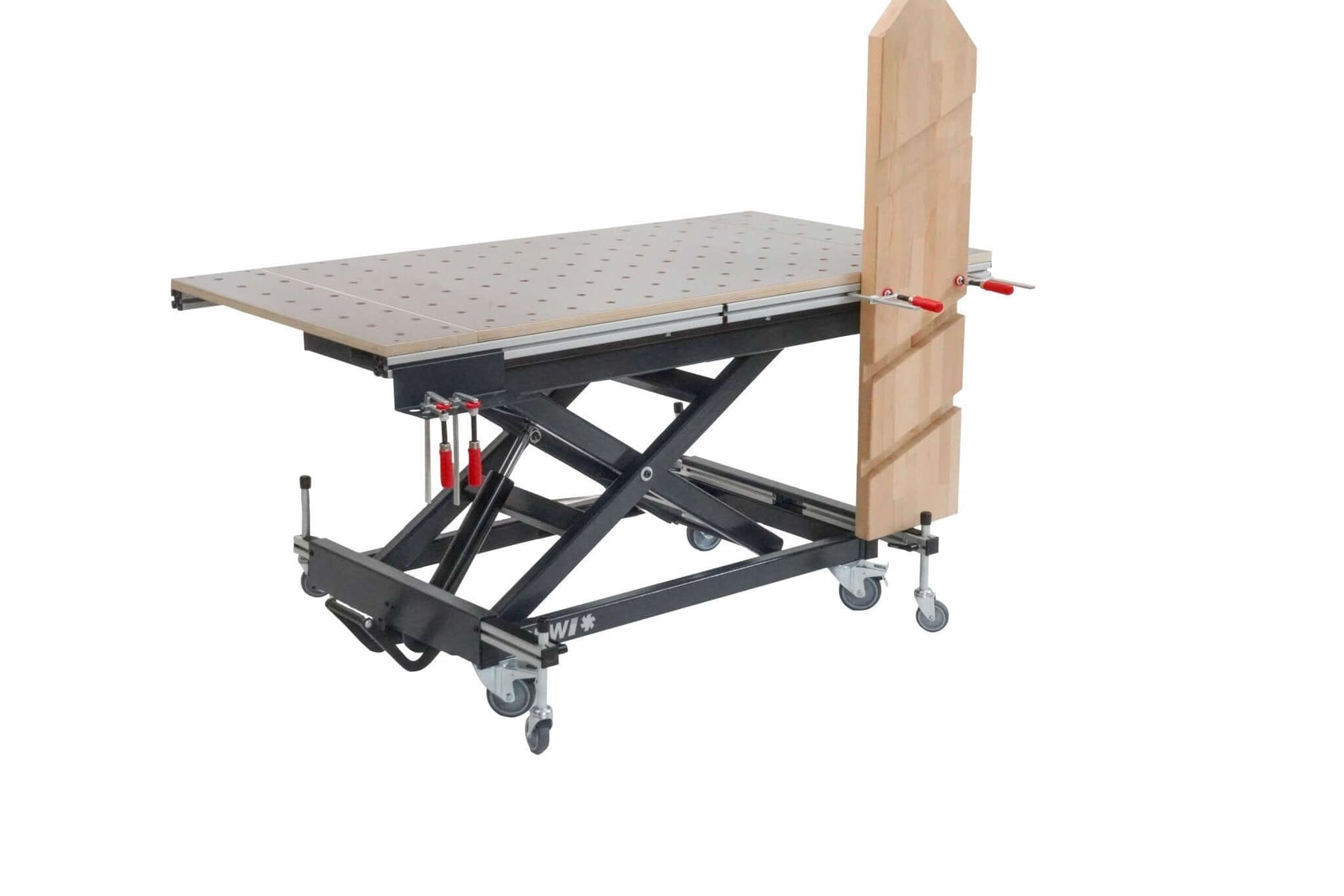

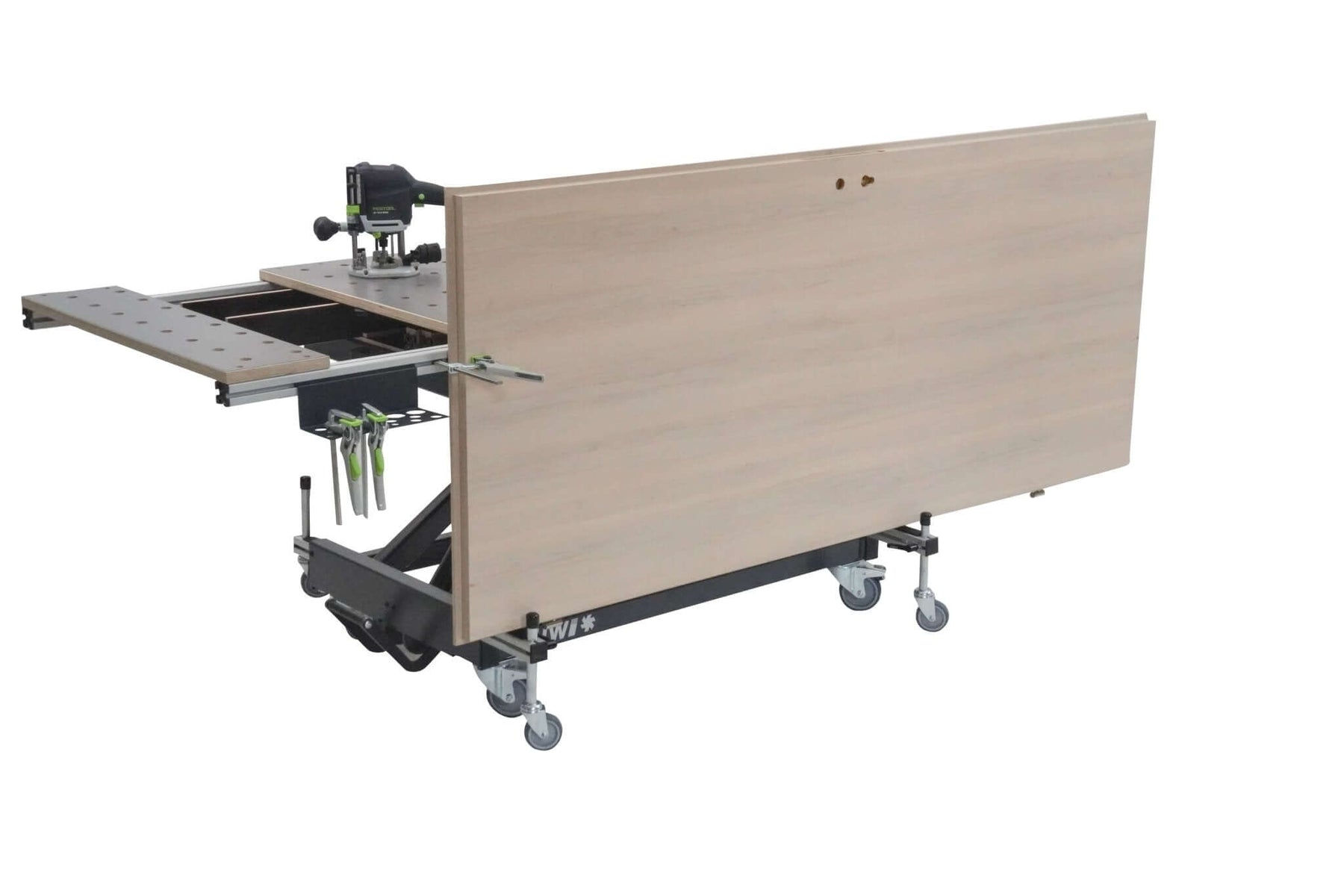

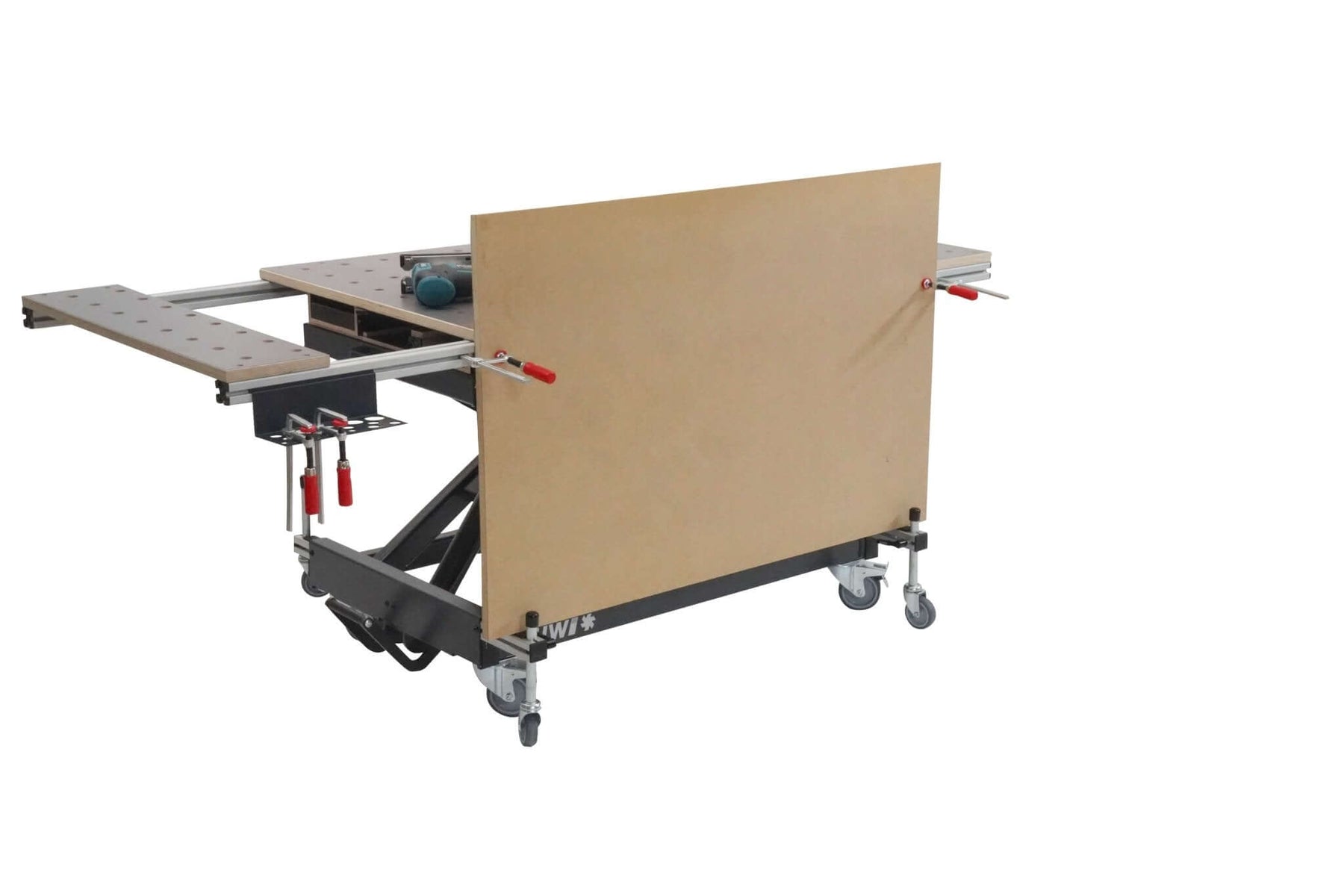

• Deuren en platen aan de zijkant bewerken: het werkstuk, dat loodrecht in het spanprofiel is gespannen, rust met de onderrand op de rubberen rollen – de rand blijft schoon, de vloer blijft buiten beeld.

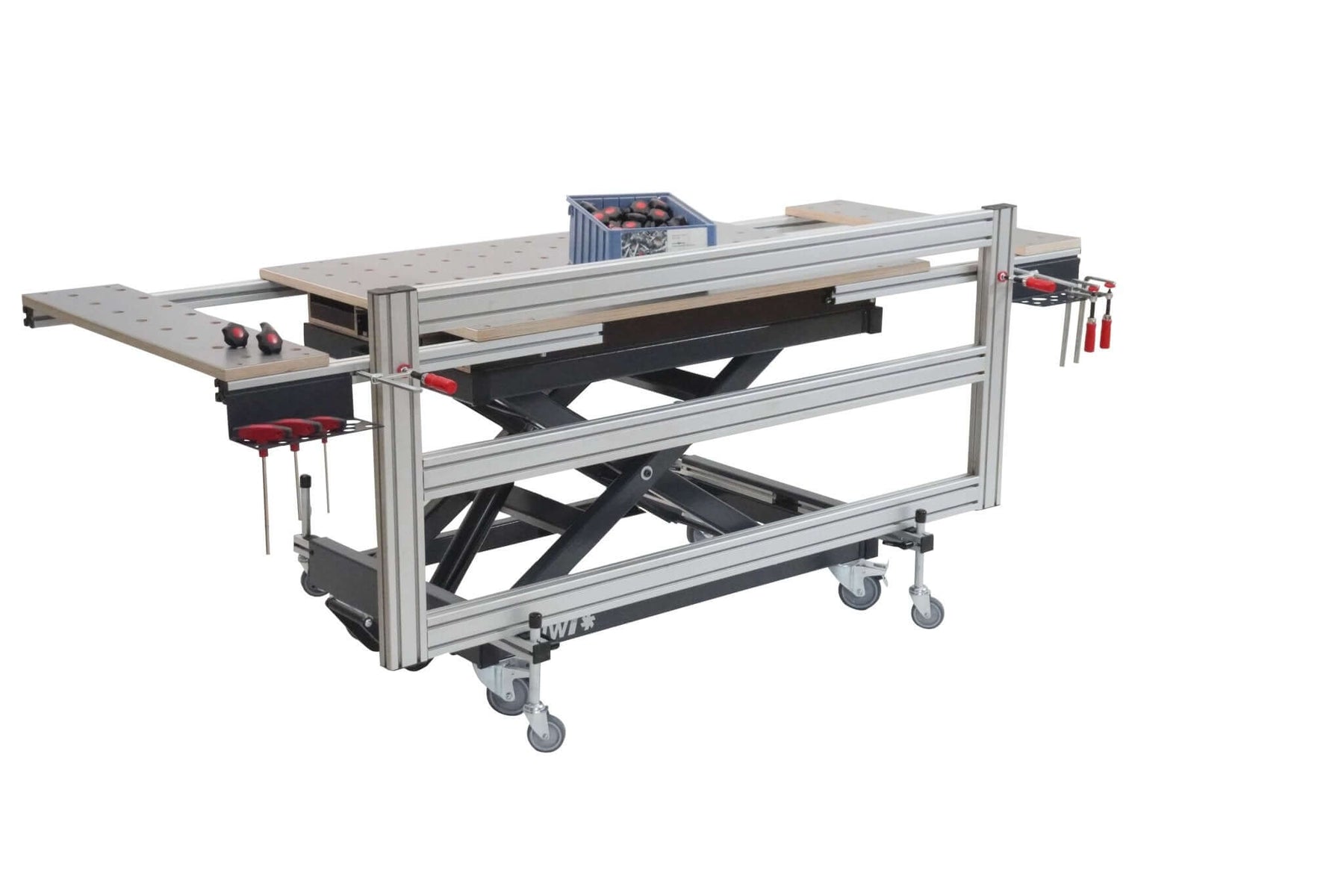

• Lange werkstukken geleiden bij het frezen en zagen: de rollen op de draaikrans draaien mee in de voedingsrichting – het werkstuk glijdt in plaats van te schuren.
• Zware uitstekende delen opvangen: twee rollen van elk 75 kg kunnen zelfs massieve planken en frames dragen – het gewicht trekt niet meer aan de klem.

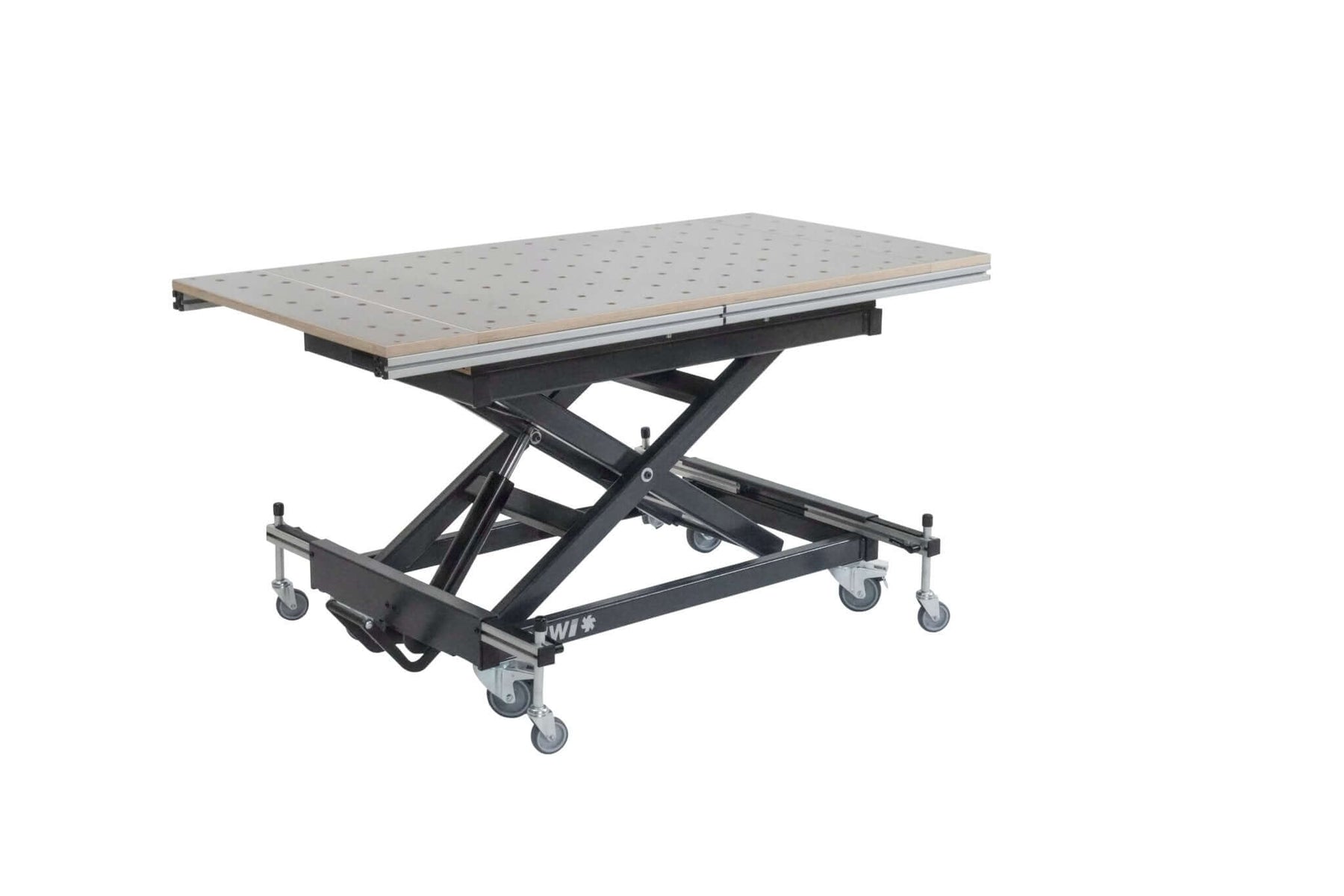

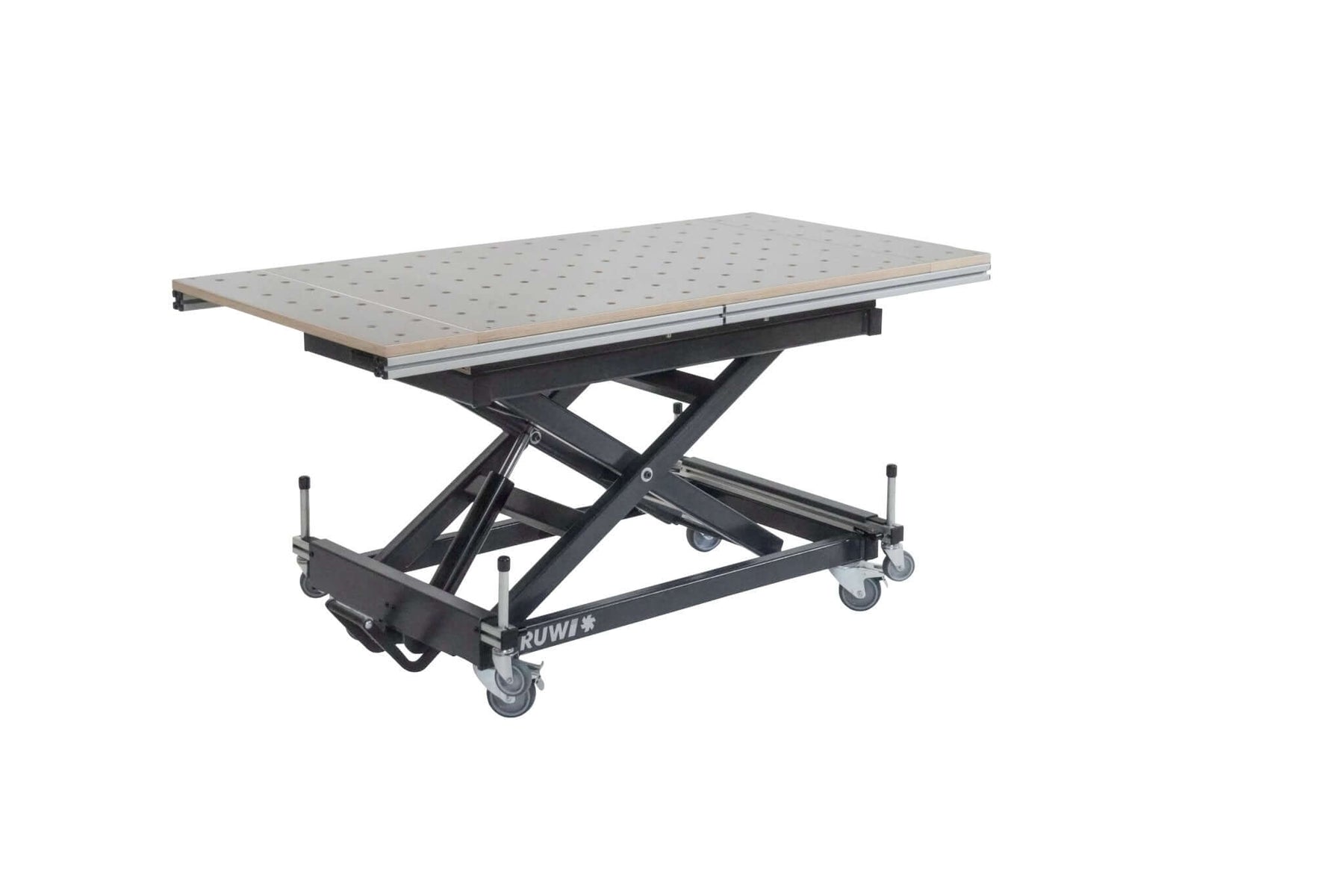

• Alleen uitklappen als dat nodig is: rails eruit, wieltjes naar beneden, aan het werk – daarna weer inklappen, en de tafel behoudt zijn afmetingen.

Past dit bij je heftafel?

De steunuittrek is gemaakt voor de RUWI heftafels uit de 300-serie – Basic, Classic en Premium op de onderstel 300. Een duidelijk nadeel: hij past niet op de modellen 300 XL en 400 XL Akku – de onderstellen daarvan hebben een andere vorm. Werkstukken kun je aan de zijkant boven de spanprofielen vastzetten met klemmen zoals de Bessey GTR 160/60.

Downloads

• Handleiding voor de ondersteuningsuitschuif (PDF)

Alle details

Materiaal en uitschuifmechanisme
Geleiding: gepoedercoat staalplaat
Uitschuifmechanismen: geanodiseerd aluminium, rails met rubberen bekleding

Rollen
Steunrollen: Ø 75 mm, draagvermogen 75 kg per rol

Toepassing
Gebruik: ondersteuning van grote, zijdelings gespannen werkstukken

Compatibiliteit
Geschikte modellen: RUWI heftafel 300 (niet geschikt voor 300 XL en 400 XL accu)
