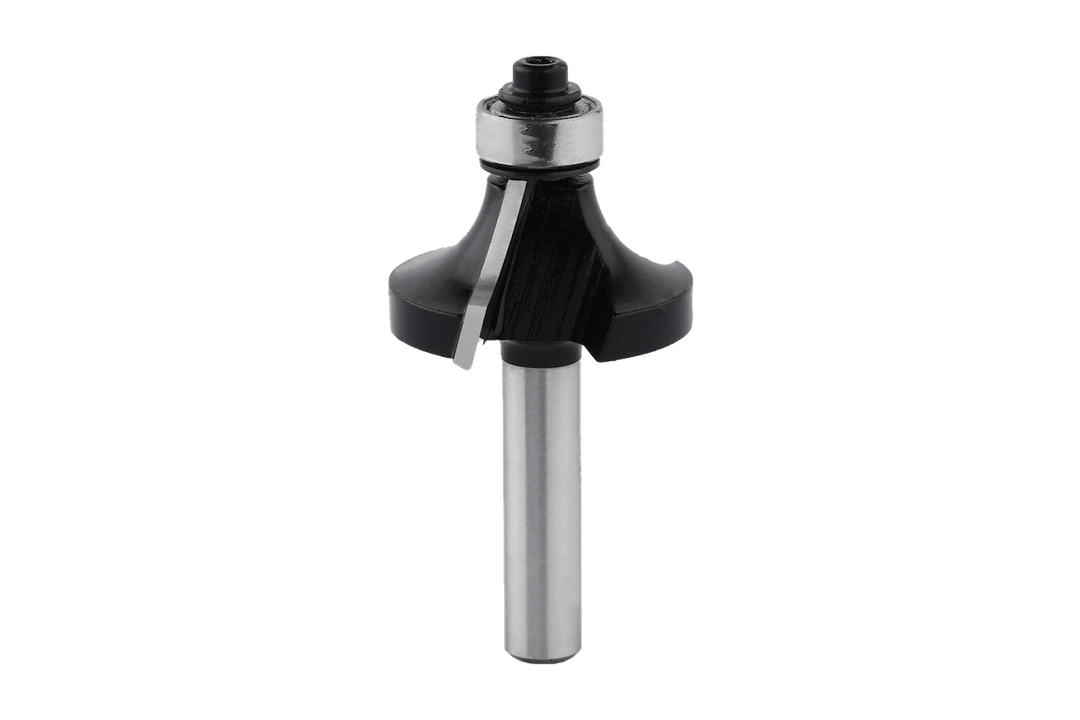

Afrondfrees R10 met aanlooplager

De RUWI -afrondfrees R10 rondt houten randen af met een straal van 10 mm – een krachtige, goed grijpbare afronding die net iets kleiner is dan de kwartstaafmaat. Het aanloopkogellager (Ø 12,7 mm) loopt langs de rand van het werkstuk en geleidt de frees ook langs gebogen contouren waarvoor geen aanslag geschikt is.

De frees is tweesnijdend en voorzien van hardmetalen tanden (HW, Z2), rechtsdraaiend, met een diameter van 33 mm gereedschapsdiameter en 16 mm snijlengte; schacht Ø 8 mm, totale lengte 63 mm. Hij freest zacht hout, hardhout en gecoate platen. Als het kogellager verslijt, vervang je het – in plaats van de hele frees te vervangen.

Zo ga je ermee aan de slag

• Tafelbladen en traptreden afronden: de straal van 10 haalt de scherpte uit de rand en de kracht uit het profiel – krachtig, zonder de dikte van het blad optisch te halveren.
• Greepstrips en leuningen vormgeven: twee bewerkingen vanaf beide zijden zorgen voor het ronde greepvlak.
• Gebogen contouren frezen: het aanlooplager volgt de curve – de aanslag blijft ingeklapt.
• Seriebewerking op de tafel: bij de freestafel voer je het werkstuk langs de stilstaande frees – rand voor rand met hetzelfde profiel.

Past dit op jouw freesmachine?

De schacht heeft een spantang met een diameter van 8 mm nodig. Met deze diameter en straal hoort de frees in de freestafel – met een lager toerental, veiliger en soepeler dan uit de hand; de traploze regeling van de RUWI freestafels stelt deze passend in. Hij werkt ook op CNC-machines.

De R12,7 (kwartstaaf) zorgt voor een nog krachtigere afronding, terwijl de radii R2 tot en met R8 een subtielere afronding geven – de volledige reeks geeft een overzicht van de freesgereedschappen van RUWI.

Alle details

Profiel
Radius: 10 mm
gereedschapsdiameter : Ø 33 mm
snijlengte : 16 mm
totale lengte : 63 mm

schacht en aanlooplager
schacht : Ø 8 mm, schachtlengte 32 mm
Aanlooplager: kogellager Ø 12,7 mm, verwisselbaar

Snijbladen en toepassing
Snijbladen: Z2, hardmetaal (HW), rechtsdraaiend
Materialen: zacht hout, hard hout, gecoate platen
spantang: Ø 8 mm vereist
eigen gewicht: ca. 55 g
