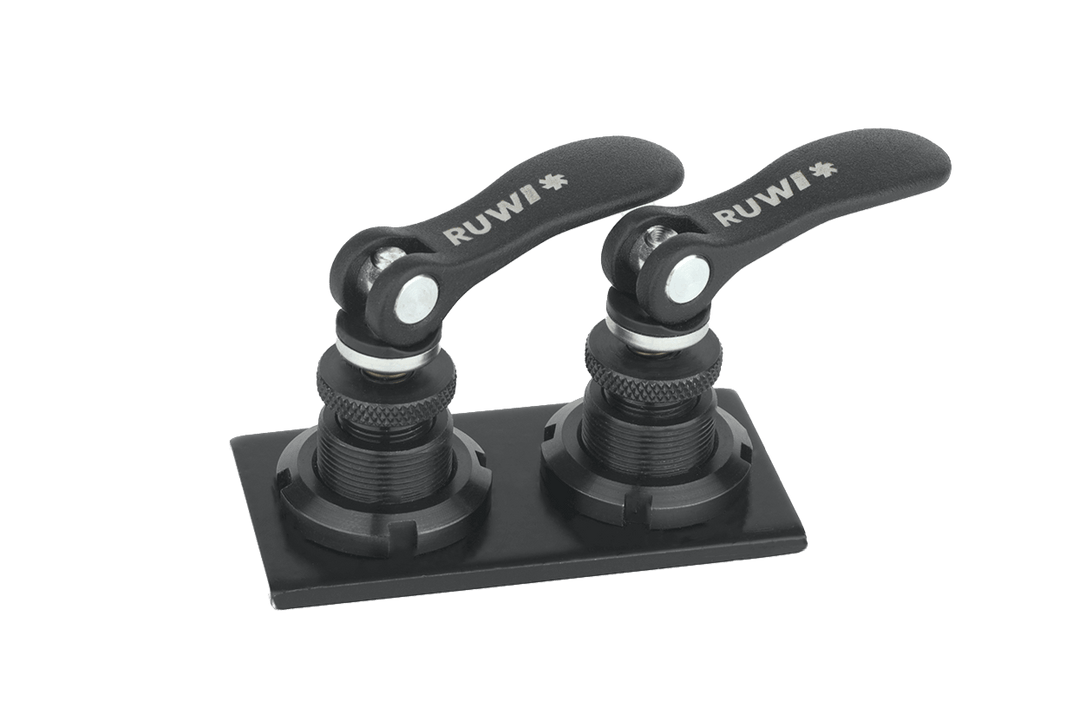

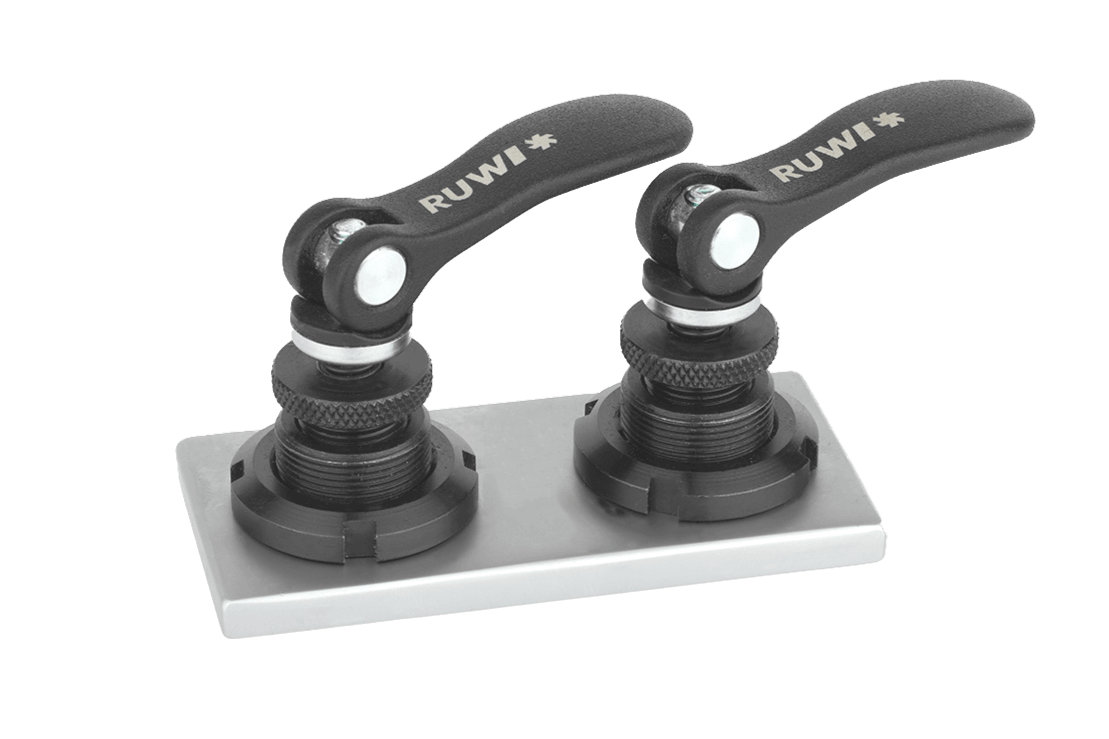

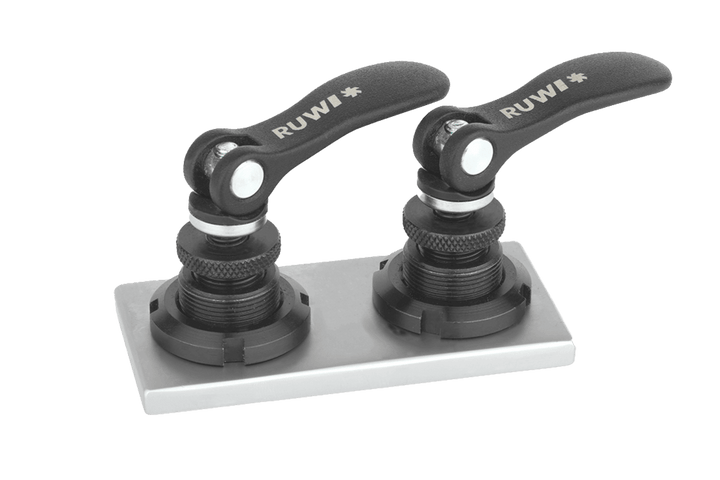

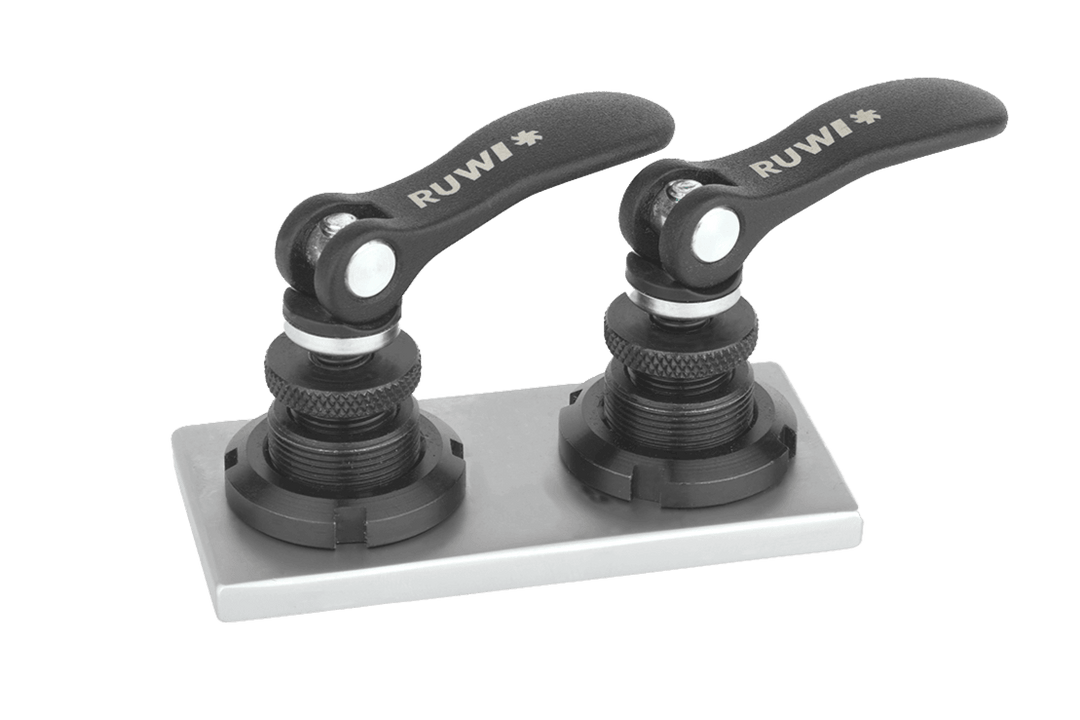

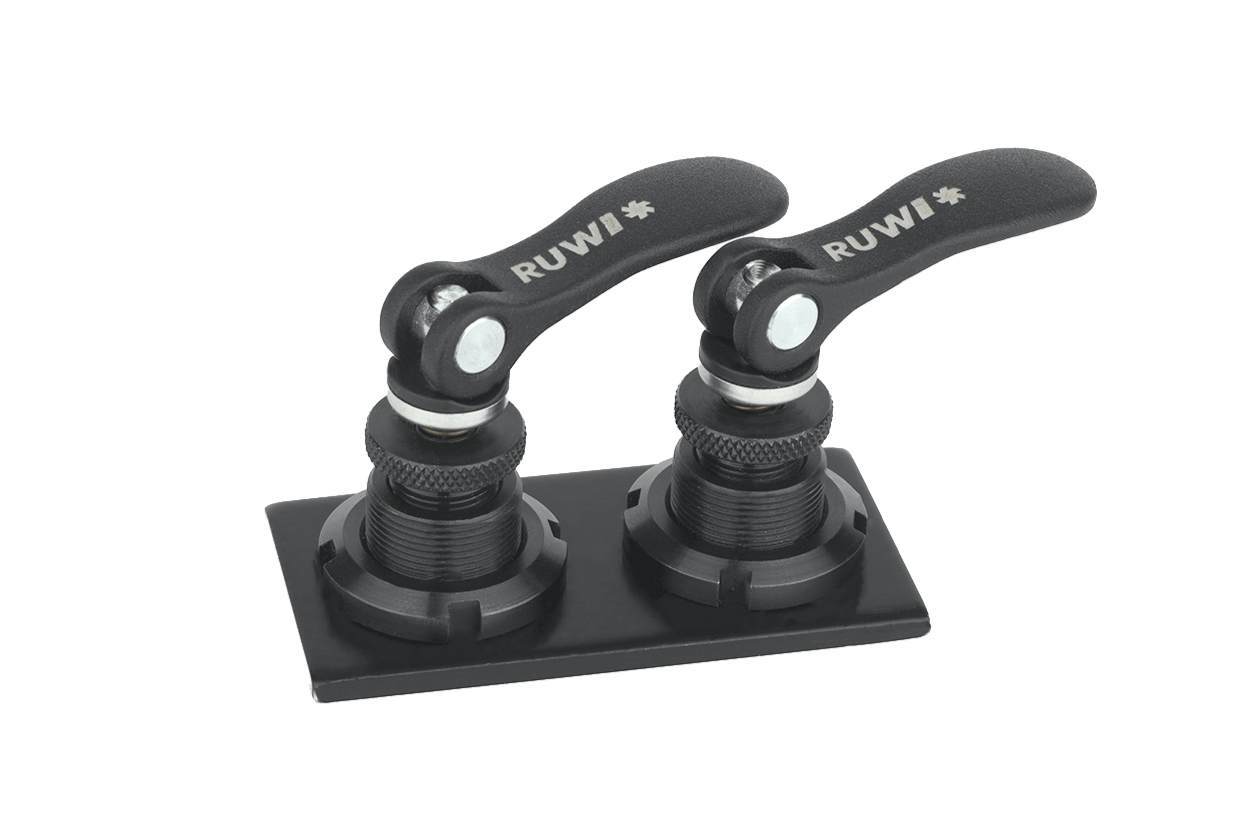

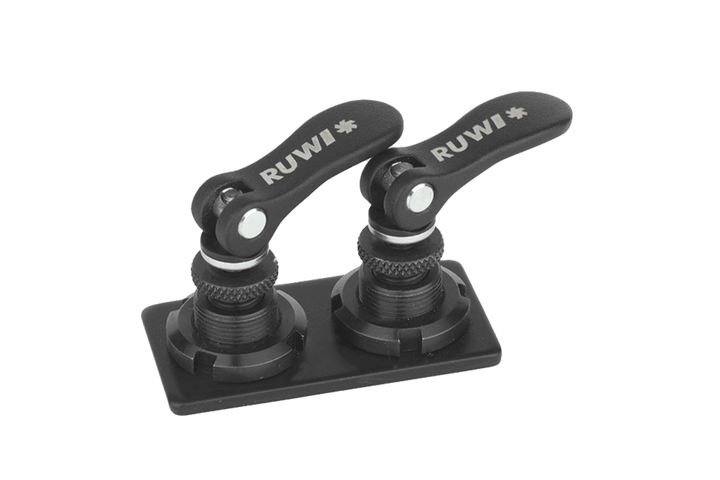

plaque adaptatrice avec 2 attaches rapides rainure

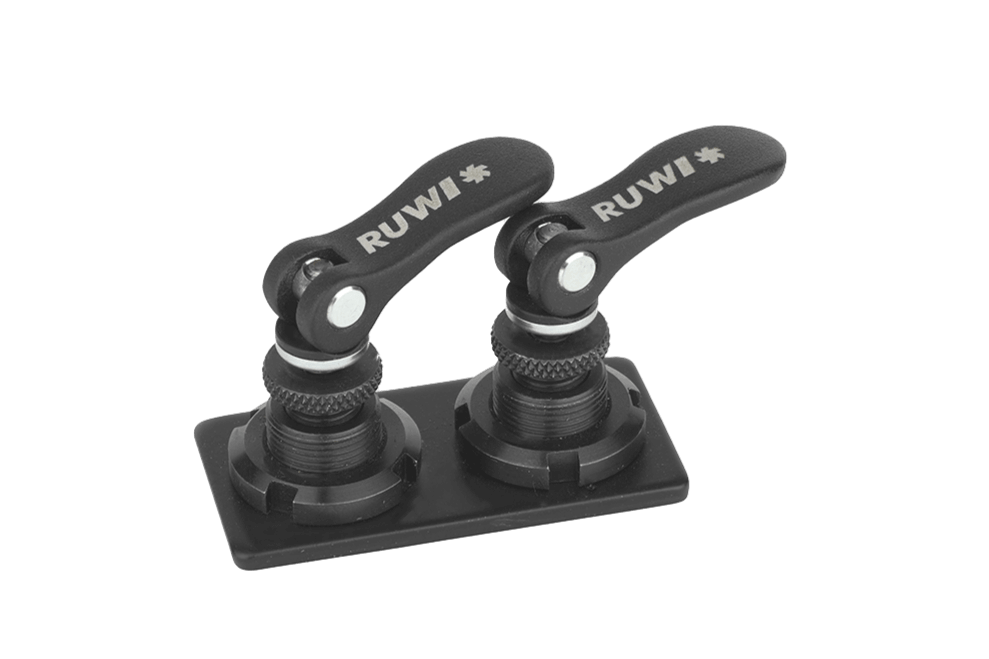

Grâce à la « RUWI »plaque adaptatrice , vous pouvez assembler deux profilés en aluminium sans outil en quelques secondes, sans vis. La plaque recouvre le joint ; deux dispositifs de serrage rapide intégrés s'engagent dans les rainures des profilés et sont serrés à l'aide des leviers excentriques ; vous réglez la course de serrage à l'aide de l'écrou de serrage en fonction de la profondeur de la rainure. Il suffit de relever le levier pour desserrer l'assemblage tout aussi rapidement.

Voici comment monter et démonter des cadres, des butées et des dispositifs à partir de profilés modulaires. La taille de la structure dépend du profilé : rainure 6 pour les profilés de 30 (plaque 60 × 30 mm, environ 2 kN), rainure 8 pour les profilés de 40 (plaque 80 × 40 mm, environ 3 kN) et rainure 10 pour les profilés jusqu'à 45 mm (plaque 87 × 40 mm, environ 3 kN).

Voici comment l'utiliser

• Assemblage par emboîtement des profilés au lieu du vissage : il suffit de placer la plaque sur le joint, d'actionner deux leviers, et l'assemblage est réalisé, sans avoir à utiliser de cornières, à insérer d'écrous coulissants s ni à fileter.
• Les structures évoluent au fur et à mesure : ouvrir le levier, décaler le profilé, fermer le levier… Les dispositifs s'adaptent à la tâche à accomplir, au lieu d'être reconstruits.
• Construction de stands et matériel : montage et démontage en série de structures à cadre et à montants – les points de fixation sont toujours aux mêmes endroits à chaque montage.
• Montage des butées : en tant qu'élément de liaison et de butée, la plaque permet également de fixer des éléments supplémentaires sur des châssis profilés existants.

Est-ce que cela s'adapte à ton profilé en aluminium ?

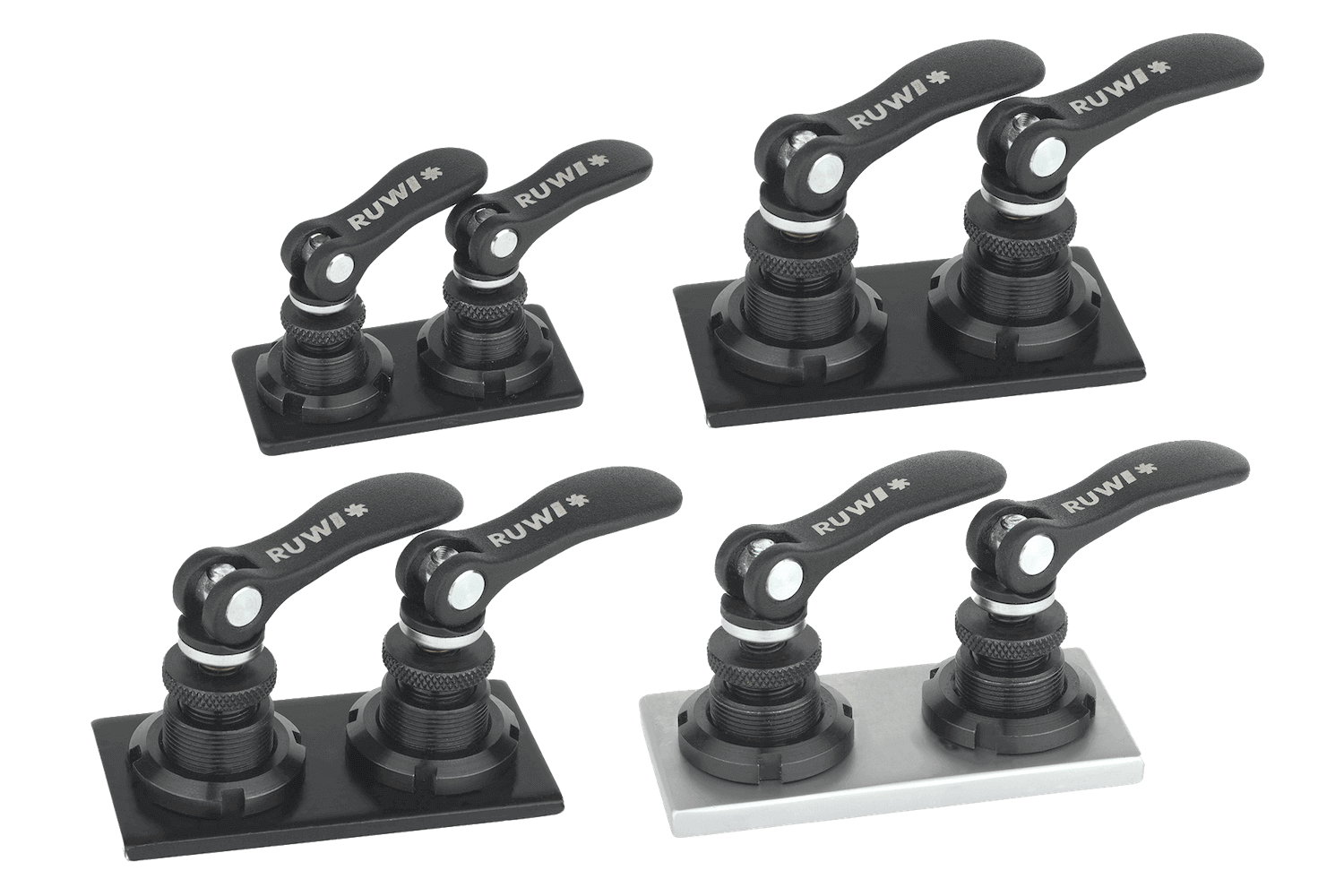

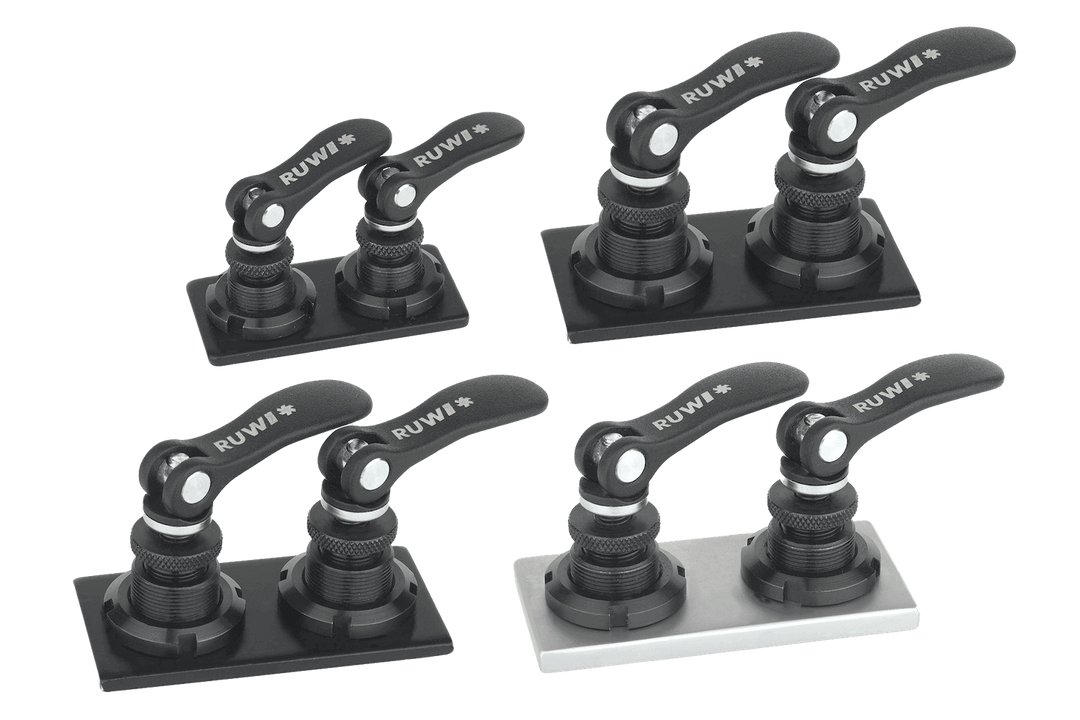

Lors de la commande, vous choisissez en fonction de la largeur de rainure et du système de profilés : rainure 6 Item, rainure 8 Item ou Bosch, rainure 10 Bosch – Item et Bosch proposent, pour une même largeur de rainure, des profilés de formes différentes rainures; c'est la forme de la rainure qui est déterminante, et pas seulement la largeur. Les dispositifs de serrage rapide intégrés correspondent aux dispositifs de serrage rapide à filetage extérieur de la gamme (Ø 15 pour rainure 6, Ø 20 pour rainure 8 et 10) ; toutes les tailles sont présentées dans l'aperçu des dispositifs de serrage rapide.

Téléchargements

• Mode d'emploi des attaches rapides (PDF)
• Fiche technique des attaches rapides (PDF)

Tous les détails

Fonction
Utilisation : raccord sans outil pour deux profilés en aluminium, compatible avec item pour les références RUWI27690-1 et RUWI27692-1, compatible avec Bosch pour les références RUWI27692-3 et RUWI27695-3
Principe : deux dispositifs de serrage rapide intégrés

Dimensions rainure 10 (RUWI27695-3, largeur de profilé jusqu’à 45 mm)
plaque adaptatrice: 87 × 40 mm
hauteur totale: 50 mm
hauteur de réglage: 9 mm
force de serrage: env. 3 kN

Dimensions rainure 8 (RUWI27692-1, RUWI27692-3, largeur de profilé 40 mm)
plaque adaptatrice: 80 × 40 mm
hauteur totale: 50 mm
hauteur de réglage: 9 mm
force de serrage: env. 3 kN

Dimensions rainure 6 (RUWI27690-1, largeur du profilé 30 mm)
plaque adaptatrice: 60 × 30 mm
hauteur totale: 39 mm
hauteur de réglage: 7 mm
force de serrage: env. 2 kN
