Serrage rapide de 20 mm de diamètre avec filetage extérieur et écrou de serrage pour rainure 8 + 10

Le serrage rapide RUWI de Ø 20 mm, doté d’un filetage extérieur et d’un écrou de serrage, se visse fermement dans votre composant – qu’il s’agisse d’une butée, d’une poignée, d’une plaque, d’un support ou de tout autre élément rapporté – et le fixe sans outil dans les rainures 8 ou 10 des profilés en aluminium, des tables à rainures et des tables de machines. Pour ce faire, vissez-le par son filetage extérieur M20 × 1 dans un trou fileté adapté et bloquez-le à l’aide de l’écrou de serrage fourni, afin qu’il reste solidement en place dans le composant. Il s’utilise par le haut à n’importe quel endroit de la rainure : relever le levier, appuyer contre la force du ressort dans la rainure, tourner de 90 degrés et rabattre le levier – le composant est alors solidement fixé. Pour le desserrer, procédez dans l’ordre inverse ; les différentes étapes sont décrites dans le mode d’emploi disponible dans la rubrique « Téléchargements ».

Lorsque l'on actionne le levier, un excentrique tire l'écrou à marteau vers le haut contre la contre-dépouille de la rainure profilée : il s'y emboîte par complémentarité de forme et est en outre bloqué par adhérence grâce à la force de serrage. Ainsi, avec une force manuelle d'environ 100 N, vous exercez une force de serrage d'environ 2,5 kN, ce qui permet de maintenir en place en toute sécurité même les butées, supports et éléments de fixation les plus lourds. La bague moletée permet de régler la hauteur de serrage jusqu’à 9 mm ; avec une hauteur totale de 50 mm, l’ensemble reste compact. Le corps de base est en acier, l’écrou à marteau galvanisé et le levier excentrique en fonte d’aluminium thermolaquée, fabriqués en Allemagne.

Voici comment l'utiliser

• Fixation définitive des composants : tu montes les butées, les plaques et les supports une seule fois à l’aide du serrage rapide ; celui-ci reste en place de manière permanente dans le composant, ce qui évite de perdre des pièces détachées lors des déplacements. C'est selon ce principe que la plaque adaptatrice RUWI est également conçue, avec 2 serrages rapides.
• Poignées et aides au transport : les poignées équipées de dispositifs de serrage se fixent sur les cadres profilés pour les transporter, les installer ou les aligner, puis se retirent en un tour de main.
• Construction d'installations et de machines spéciales : sur les cadres profilés et les tables de machine, tu montes des composants équipés en quelques secondes et tu les fixes exactement là où tu en as besoin – aussi bien à la verticale qu'à l'horizontale, dans les rainures latérales.
• Construction d'appareils et d'équipements : tu places, décales et serres les pièces de l'appareil sur le profilé sans avoir à utiliser d'outil, car le levier remplace l'outil de réglage.
• Aménagement de stands et chaînes de montage : lorsque les configurations changent fréquemment, les éléments équipés se déplacent tout simplement avec le reste, ce qui te permet de monter et de démonter rapidement ton stand.

Est-ce que cela s'adapte à ton profilé en aluminium ?

Lors de votre commande, vous choisissez la largeur de rainure de votre profilé ou de votre table : rainure 8 ou rainure 10. Le dispositif de serrage s'adapte aux profilés Item, aux profilés compatibles Item et aux profilés Bosch, ainsi qu'à d'autres profilés modulaires, tables à rainures et tables de machine présentant cette largeur de rainure – seule la largeur de rainure est déterminante, et non la taille du profilé ni le fabricant.

Si vous avez besoin d'une taille plus petite, il existe une version avec filetage extérieur de Ø 15 mm pour la rainure 6. Si vous souhaitez serrer une pièce sans alésage fileté, optez pour le serrage rapide de Ø 20 mm sans filetage extérieur, qui permet de serrer des pièces d'une épaisseur maximale de 8 mm entre le serrage et le profilé. Retrouvez toutes les tailles dans l'aperçu des serrages rapides.

Téléchargements

• Notice d'utilisation des serrages rapides à filetage extérieur (PDF)

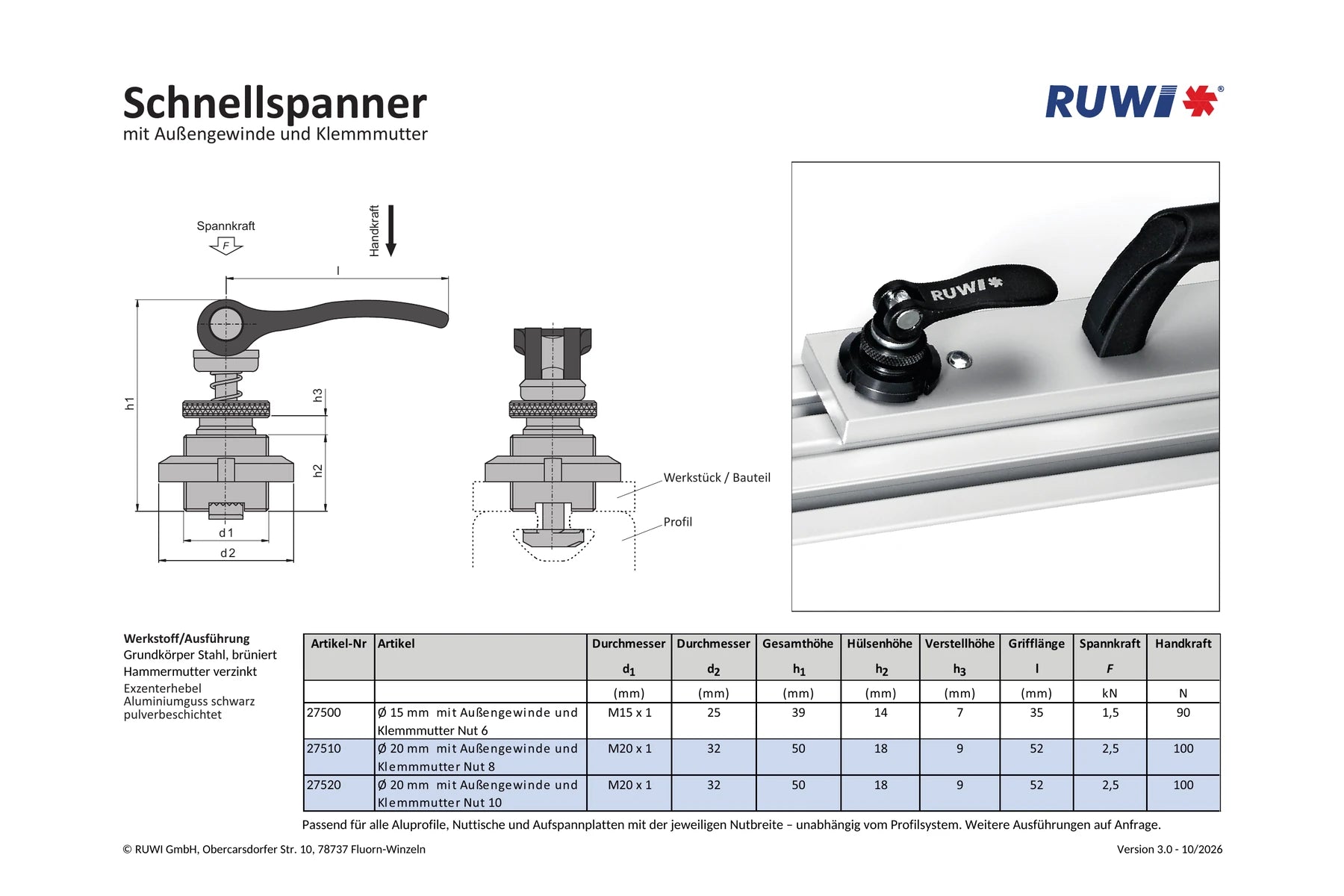

• Fiche technique des serrages rapides (PDF)

Tous les détails

Dimensions
Corps de base : Ø 20 mm
Diamètre de l'écrou de serrage : 32 mm
hauteur totale : 50 mm
Hauteur de la douille : 18 mm
hauteur de réglage : 9 mm
Longueur de la poignée : 52 mm
Filetage
Filetage extérieur : M20 × 1, avec écrou de serrage

Matériau
Corps de base : acier
Écrou à marteau : acier, galvanisé
Levier excentrique : fonte d’aluminium, thermolaqué

Compatibilité
Largeur de rainure : 8 mm (RUWI27510) ou 10 mm (RUWI27520)
Profilés : profilés système en aluminium (Item, compatibles Item, Bosch et autres profilés système)
Tables : tables à rainures et tables de machine avec rainure 8 ou rainure 10

Forces
force de serrage: env. 2,5 kN
Force manuelle : env. 100 N
