RUWI serre-joint excentrique avec plaque adaptatrice et boulon de serrage, images détourées

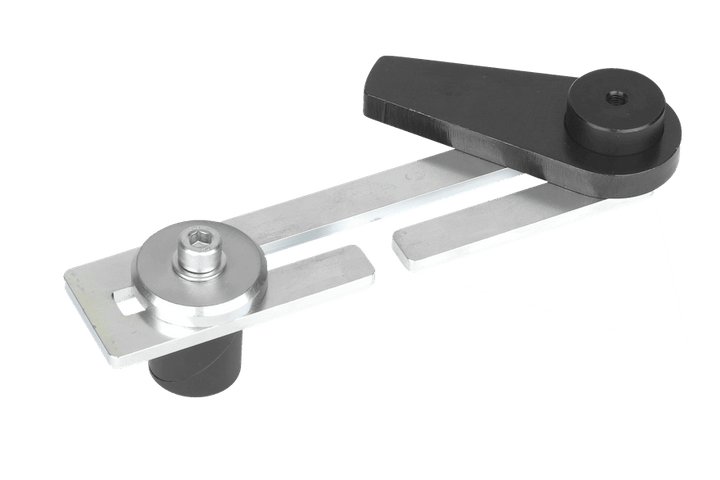

RUWI serre-joint excentrique avec plaque adaptatrice et boulon de serrage, gros plan

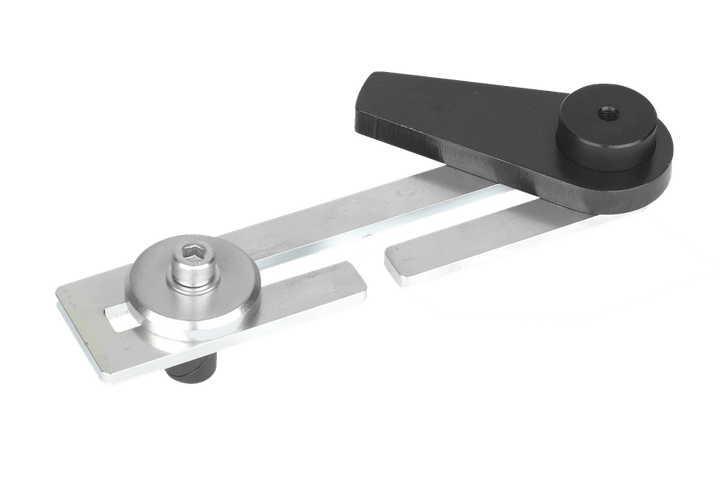

serre-joint excentrique avec plaque adaptatrice et boulon de serrage ø 16 mm et ø 28 mm

serre-joint excentrique avec plaque adaptatrice et boulon de serrage ø 16 mm et ø 28 mm

RUWI21146

Prix normal€50,68
/
TVA comprise hors frais de port

€42,59 netto

Taille
  • Fabriqué en Allemagne
  • Conçu par des menuisiers de Fluorn-Winzeln
  • Pièces de rechange disponibles en permanence
  • En stock – Délai de livraison : 1 à 3 jours ouvrés
  • Commande en cours – Date de livraison à confirmer par téléphone : +49 7402 8414

• 1 × plaque adaptatrice
• 1 × palier pivotant
• 1 × serre-joint excentrique
• 1 × boulon de serrage Ø 28 mm ou Ø 16 mm avec rondelle selon le modèle

Regarder d'abord, décider ensuite

Vous ne savez pas si cela convient à votre atelier ? Lors d'un entretien, nous examinerons ensemble la situation – sur place, par vidéo ou chez un partenaire. Gratuitement, sans aucune pression commerciale.

Prendre rendez-vous pour un entretien à l'atelier
Vous préférez nous contacter directement ? +49 7402 8414

Les petits colis sont expédiés par DHL ou DPD ; tu recevras le numéro de suivi par e-mail. Les articles tables élévatrices et tables de fraisage sont livrés par le transporteur Schenker. Si tu le souhaites, le transporteur viendra à l'heure qui t'arrange – tu n'as qu'à convenir d'un rendez-vous par téléphone avec lui.

Le délai de livraison est indiqué en haut de la page, à côté du prix, en fonction du stock disponible. Si un article n'est pas en stock pour le moment, nous vous communiquerons la date de livraison par téléphone : +49 7402 8414. Si le délai venait à s'allonger, nous vous en informerions au préalable.

Dimensions de l'emballage
• Expédition dans un carton par DHL ou DPD
• Dimensions : 345 × 250 × 50 mm

Nos outils et nos machines sont conçus pour une utilisation à long terme. Nous n'utilisons que des composants de haute qualité et avons acquis une grande expérience qui nous permet d'éviter les problèmes en atelier. C'est pourquoi nous n'avons aucun problème avec les demandes de garantie, même au-delà des deux ans. Nous cherchons toujours à trouver une solution satisfaisante pour tous.

Nous avons 100 % des pièces de rechange en stock.

Le serre-joint excentrique RUWI serre votre pièce à l'aide d'un levier excentrique – un mouvement de levier au lieu d'une vis. Cette méthode est rapide et particulièrement adaptée lorsque vous devez serrer et desserrer successivement de nombreuses pièces identiques. Vous l'installez via le boulon de serrage dans la grille de trous de votre table de soudage et vous l'alignez à l'aide de la plaque adaptatrice ; lors de la commande, vous choisissez le boulon adapté à la trame : Ø 16 ou Ø 28 mm.

La pression de serrage est générée par l'excentrique (100 × 44 mm) via le palier pivotant (Ø 30 × 20 mm), tandis que la plaque adaptatrice (180 × 40 mm) assure son maintien ferme sur la plaque. Toutes les pièces sont en acier, galvanisé et bruni – résistantes aux étincelles et à la corrosion dans le cadre d'une utilisation quotidienne en soudage.

Voici comment l'utiliser

  • Pointage et soudage en série : on actionne le levier, la pièce est en place ; on relâche le levier, c'est au tour de la pièce suivante. Pour les assemblages répétitifs, l'excentrique bat n'importe quel serre-joint à vis en cadence.
  • Maintenir la position plutôt que de la rechercher : le boulon et la plaque adaptatrice définissent le point de serrage dans la trame – chaque pièce de la série se trouve au même endroit.
  • Réglage du point de pression : grâce au trou fileté M6 de l'plaque adaptatrice et à l'palier pivotant , tu peux ajuster l'excentrique au contour de la pièce.

Est-ce que cela correspond à ta table de soudage ?

La version Ø 28 mm s'adapte à la grille de trous des tables de soudage RUWI (épaisseur du matériau à partir de 4 mm – les plateaux de table de soudage phosphatés RUWI répondent à cette exigence) ; la version Ø 16 mm s'adapte aux tables à trame de 16. Les tables compatibles sont la table de soudage élévatrice mobile et la table de soudage à pieds stable de la gamme tables de soudage RUWI.

La grille Ø 28 est également compatible avec les autres systèmes de serrage : serre-joint TW 16, boulons de serrage Vario Ø 28 ainsi que les systèmes de serrage verticaux et sauterelle horizontale; les RUWI tables de soudage.

Tous les détails

Dimensions
plaque adaptatrice: 180 × 40 mm, avec alésage fileté M6
palier pivotant: Ø 30 × 20 mm, avec boulon fileté M6
serre-joint excentrique: 100 × 44 mm, alésage Ø 30 mm
poids propre: 600 g (Ø 28 mm) ou 630 g (Ø 16 mm)

Matériau
Matériau : acier, galvanisé et bruni

Système de serrage
boulon de serrage: Ø 28 mm ou Ø 16 mm selon le modèle
grille de trous: Ø 28 mm ou Ø 16 mm selon le modèle (épaisseur minimale du matériau : 4 mm)

★★★★★
