Kit de système de serrage pour table de soudage à rainure

Brève description

Avec le kit de serrage RUWI, tu équipes ta table de soudage, de montage ou de travail pour un serrage sans outil sur des profilés à rainure de 8 à 10. Le principe : appuyer, tourner, fixer. Grâce aux serre-joints rapides de Ø 30 et aux serre-joints excentriques en métal, tu fixes les pièces par le haut et par le côté – sans clé, en quelques secondes. Les plaques d'adaptation, les équerres d'adaptation et les vis de butée te permettent de réaliser des serrages horizontaux et verticaux, tandis que le panneau de rangement avec goupilles de fixation maintient tout à portée de main sur le mur.

Voici le kit complet pour la construction métallique et la fabrication de dispositifs de serrage : 6 serre-joints rapides, 4 serre-joints excentriques avec paliers pivotants, des plaques d'adaptation rondes et rectangulaires, des équerres d'adaptation en deux tailles et des vis de butée. Cela te permet de monter des dispositifs de serrage pour des tâches récurrentes et de les déplacer sans avoir à les revisser à chaque fois.

Ce kit est conçu pour des rainures de 8 à 10 mm et s'adapte aux tables de soudage et aux tables à profilés en aluminium présentant cette largeur de rainure. Le kit Premium pour trame de 20 mm offre la même solution pour les tables à trame perforée, tandis que le kit de démarrage pour rainures de 8 mm est destiné aux montages sur profilés plus légers.

Possibilités d'application

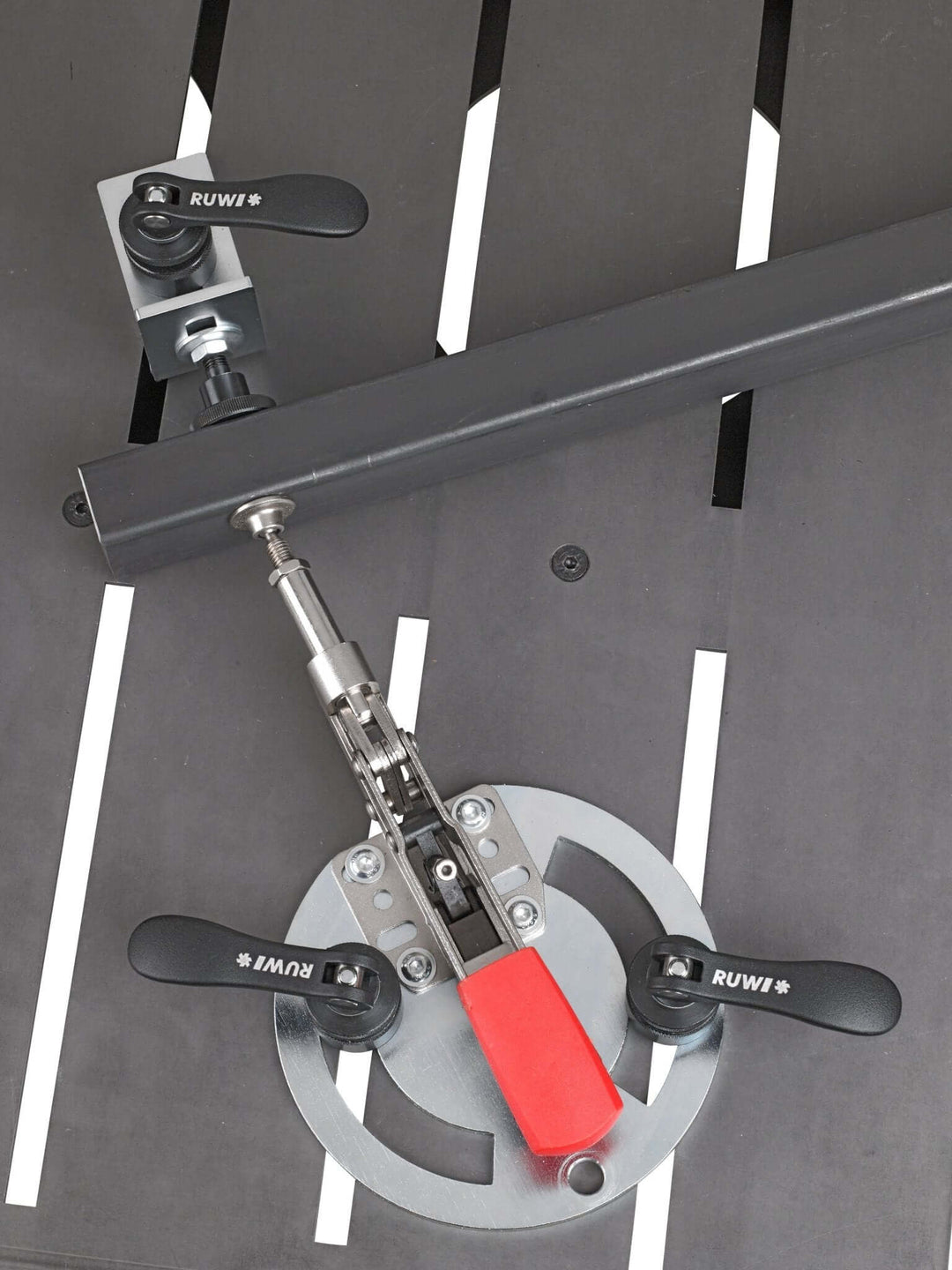

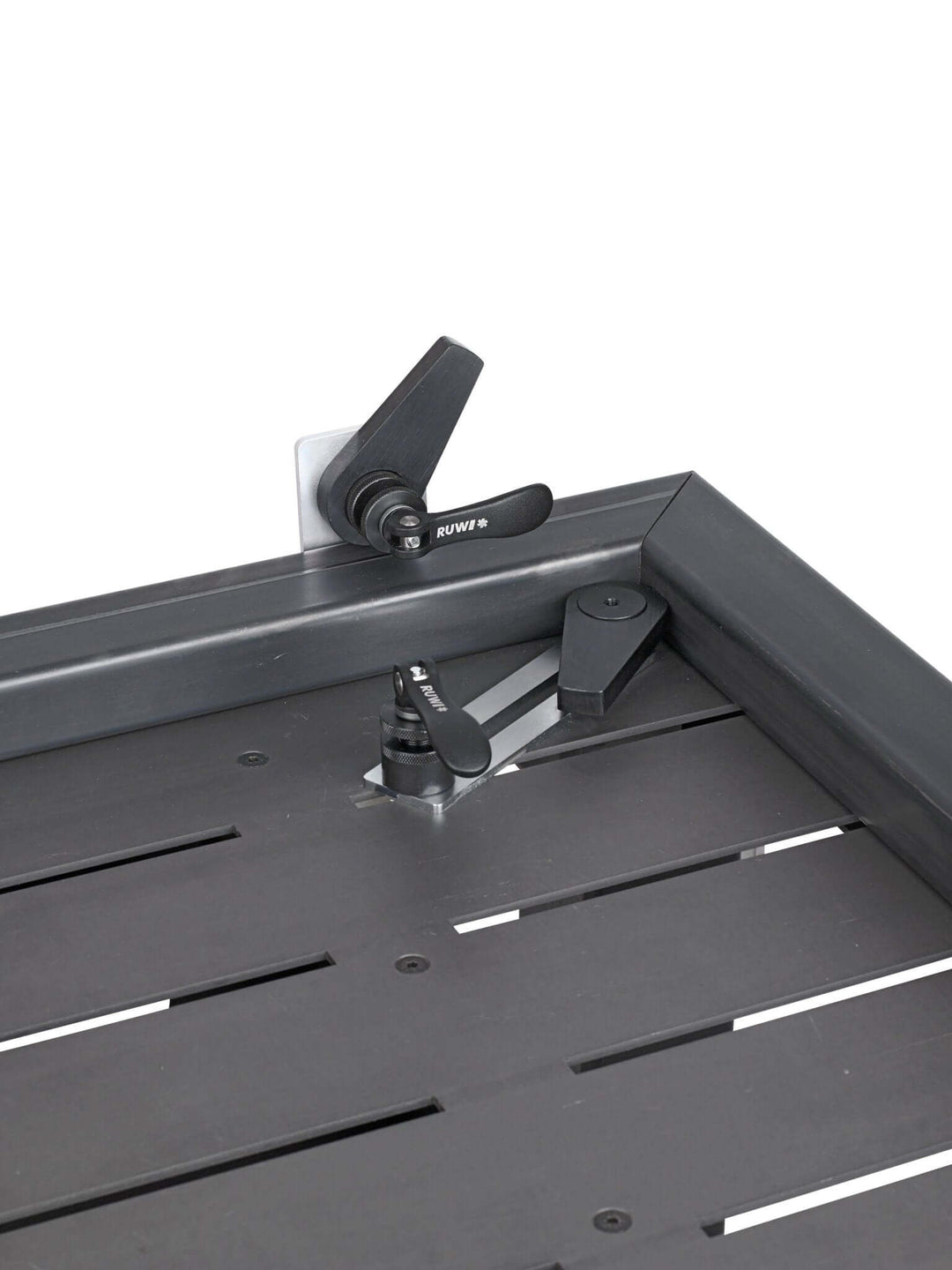

• Serrage des pièces sans outil par le haut et par le côté – serre-joints à serrage rapide Ø 30 et serre-joints excentriques en métal
• Serrage horizontal et vertical à l'aide de plaques d'adaptation rondes et rectangulaires
• Mettre en place et déplacer des dispositifs de serrage pour les tâches récurrentes
• Sur les tables de soudage, de montage et de travail, ainsi que sur les profilés en aluminium avec rainure de 8 à 10

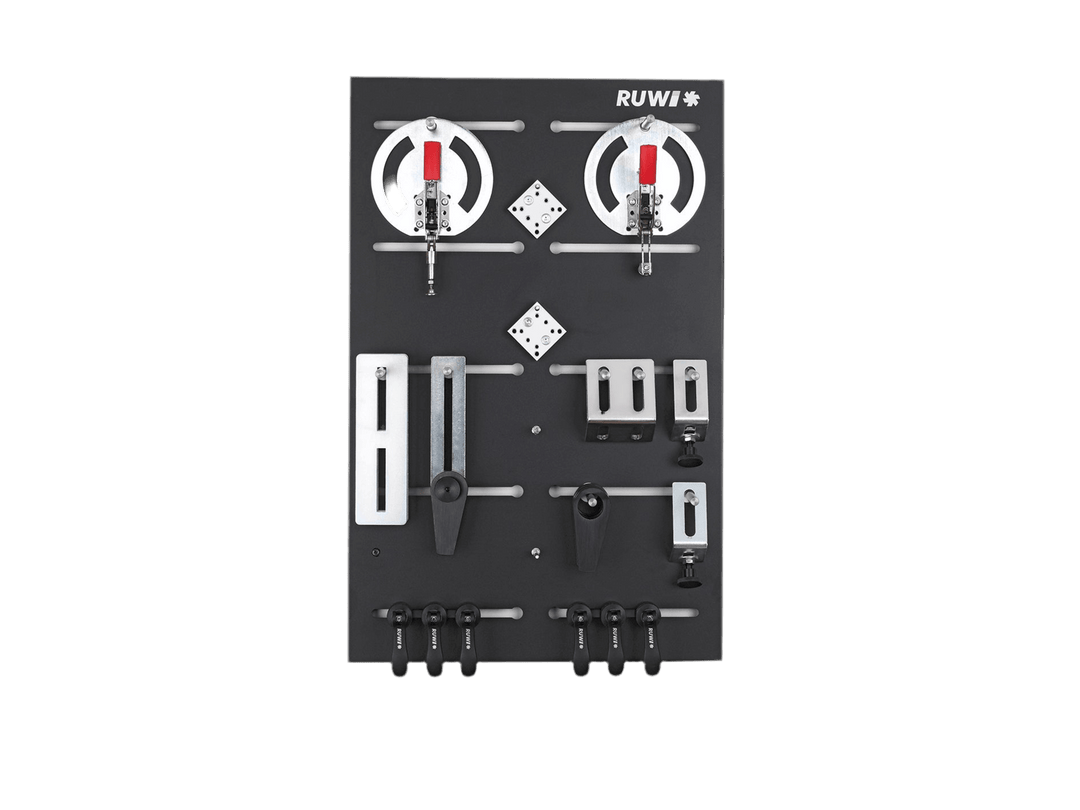

• Un panneau de rangement muni de tiges de fixation permet de garder les tendeurs à portée de main sur le mur

Téléchargements

Mode d'emploi des attaches rapides (PDF)
Fiche technique des attaches rapides (PDF)
Catalogue RUWI Steel Line (PDF)

Tous les détails

• Serrages rapides et mécanismes
- Serrage rapide Ø 30 mm pour largeurs de rainure de 8 à 10 mm
- Levier excentrique en fonte d'aluminium avec corps de base en acier bruni

• Plaques d'adaptation
- Acier galvanisé
- Dimensions : 200 × 60 mm, 180 × 40 mm (avec filetage M6), ronde Ø 140 mm

• Panneau mural
- 700 × 450 mm, tôle d'acier thermolaquée

• Tendeur horizontal
- Longueur : 253 mm
- Compensation de course : jusqu'à 35 mm, retour automatique de 13 mm

• Tendeur vertical
- Longueur : 244 mm
- Compensation de hauteur : jusqu'à 40 mm, retour automatique de 35 mm
