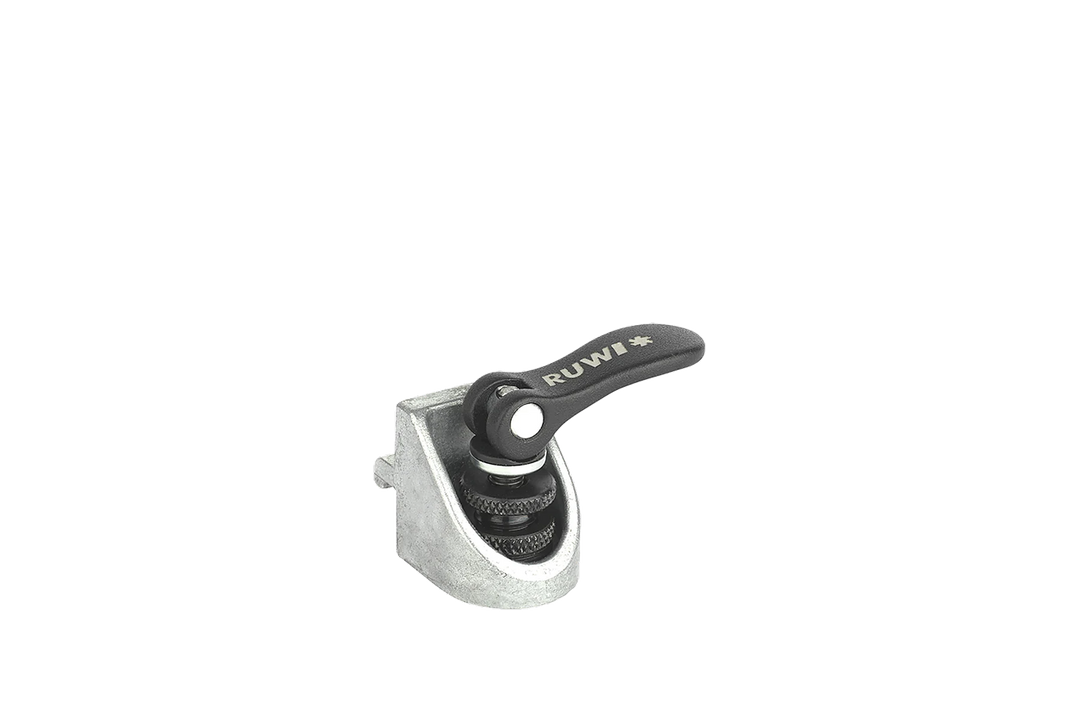

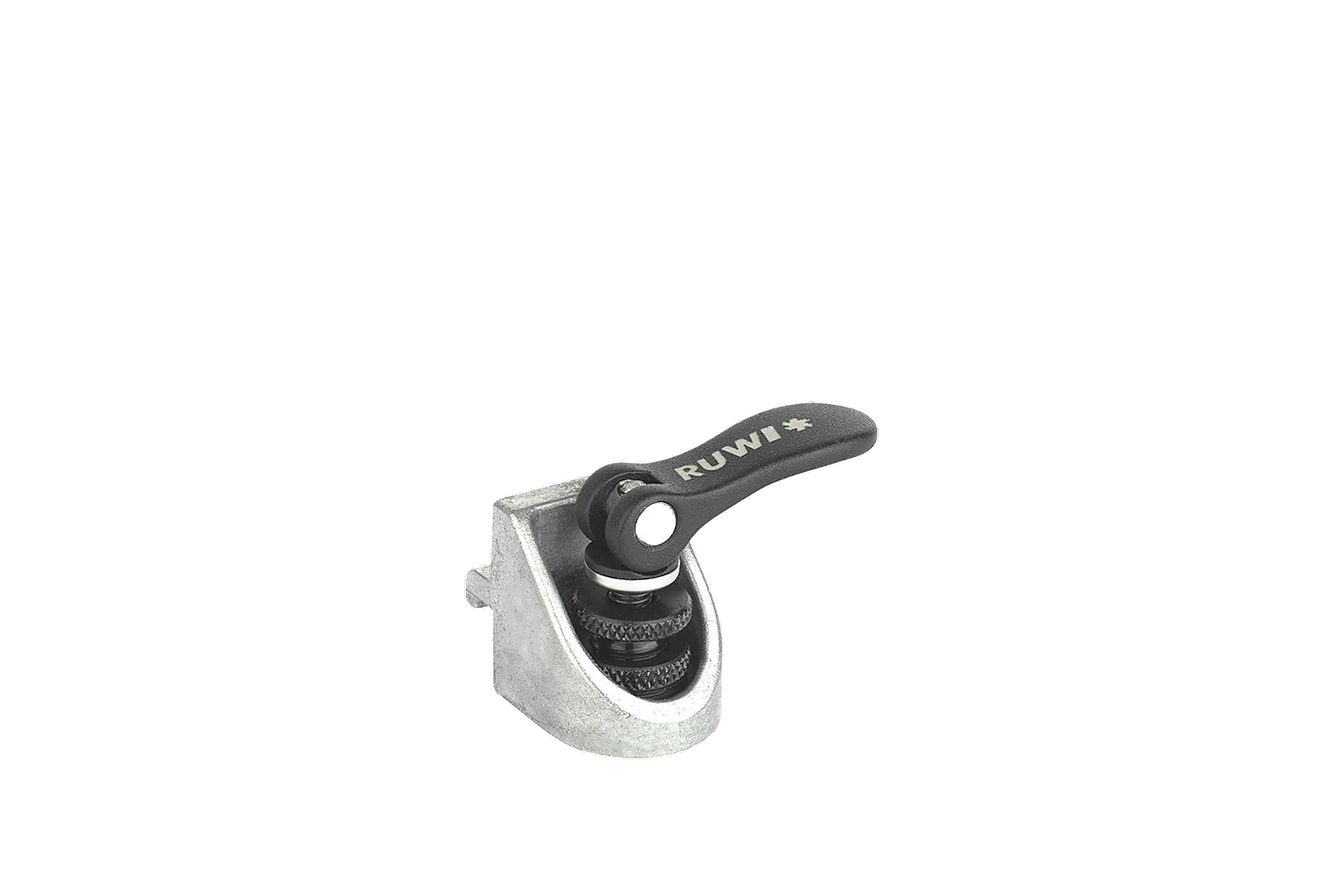

Name: Klemmwinkel mit Schnellspanner für Nut
Brand: RUWI
SKU: RUWI27600
Price: 38.77 EUR
Availability: InStock

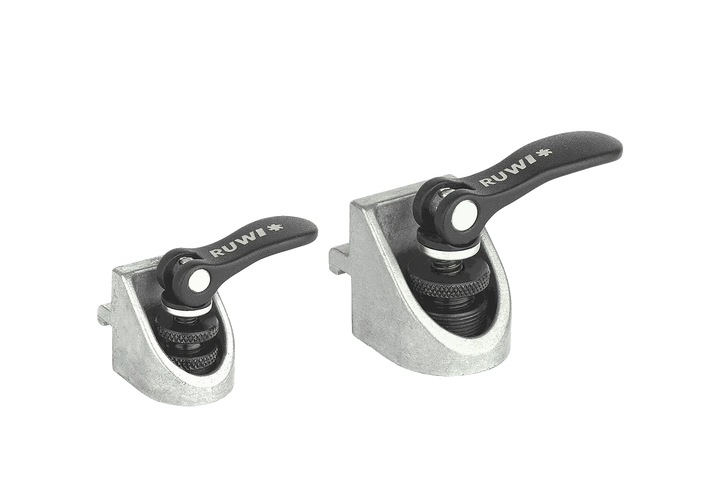

Équerre de serrage avec système de serrage rapide pour rainure

RUWI Klemmwinkel mit Schnellspanner, Nahaufnahme an der Kreuzung zweier Aluprofile, Hebel umgelegt

Zwei RUWI Klemmwinkel mit Schnellspanner verbinden zwei gekreuzte Aluprofile im rechten Winkel

RUWI Klemmwinkel mit Schnellspanner, mehrere Winkel auf einer Aufspannplatte mit Nuten von oben

RUWI Klemmwinkel mit Schnellspanner als Anschlag- und Befestigungspunkte für ein Aluprofil auf dem Nuttisch

RUWI Klemmwinkel mit Schnellspanner fixieren ein grünes Werkstück am Aluprofil auf dem Nuttisch

€38,77

TVA comprise hors frais de port

Calculé pour ton entreprise

Déductible immédiatement l'année de l'achat

Moins de 800 € nets : le montant total vient en déduction de tes bénéfices de l'année d'achat, à condition que l'appareil puisse être utilisé de manière autonome ; les accessoires sont amortis avec la machine (article 6, paragraphe 2, de la loi allemande relative à l'impôt sur le revenu (EStG)) · 38,77 € bruts

Calculer en fonction de ton taux d'imposition et du mois de livraison →Quel dispositif de serrage convient à votre pièce ? Accéder au guide de sélection →

Entreprise, taux d'imposition de 30 %, livraison au cours du mois en cours. L'amortissement exceptionnel prévu à l'article 7g suppose un bénéfice maximal de 200 000 € l'année précédente ; au-delà, seul l'amortissement dégressif est applicable. À titre indicatif uniquement, ce n'est pas un conseil fiscal.

Nutbreite

Nut 6

Nut 8

qualité artisanale

Par des professionnels du bois, pour des professionnels du bois

Une livraison rapide et fiable

En stock – Délai de livraison : 1 à 3 jours ouvrés
En cours de réapprovisionnement – bientôt de nouveau disponible

Les colis sont expédiés par DHL ou DPD et vous sont généralement livrés sous 1 à 2 jours ouvrés. Vous recevrez le numéro de suivi par e-mail.

tables de fraisage, tables élévatrices et d'autres outils volumineux sont livrés par le transporteur Schenker, généralement sous environ 3 jours ouvrés. Sur demande, le transporteur peut livrer à la date de votre choix : il vous suffit de convenir d'un rendez-vous par téléphone avec lui. Si le délai venait à s'allonger, nous vous en informerions au préalable.

Dimensions de l'emballage
• Expédition dans un carton par DHL ou DPD
• Dimensions : 190 × 140 × 50 mm

Nos outils et nos machines sont conçus pour une utilisation à long terme. Nous n'utilisons que des composants de haute qualité et avons acquis une grande expérience qui nous permet d'éviter les problèmes en atelier. C'est pourquoi nous n'avons aucun problème avec les demandes de garantie, même au-delà des deux ans. Nous cherchons toujours à trouver une solution satisfaisante pour tous.

Nous avons 100 % des pièces de rechange en stock.

Accessoires

[{"id":57680204431740,"title":"Nut 6","option1":"Nut 6","option2":null,"option3":null,"sku":"RUWI27600","requires_shipping":true,"taxable":true,"featured_image":{"id":85634724856188,"product_id":16161984971132,"position":10,"created_at":"2026-10-16T22:27:11+02:00","updated_at":"2026-10-16T22:27:13+02:00","alt":null,"width":1800,"height":1200,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-6-27600-1-freigestellt-01.webp?v=1792182433","variant_ids":[57680204431740]},"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 6","public_title":"Nut 6","options":["Nut 6"],"price":3877,"weight":200,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083837","featured_media":{"alt":null,"id":69830702596476,"position":11,"preview_image":{"aspect_ratio":1.5,"height":1200,"width":1800,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-6-27600-1-freigestellt-01.webp?v=1792182433"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}},{"id":57680204464508,"title":"Nut 8","option1":"Nut 8","option2":null,"option3":null,"sku":"RUWI27650","requires_shipping":true,"taxable":true,"featured_image":{"id":85634724823420,"product_id":16161984971132,"position":11,"created_at":"2026-10-16T22:27:11+02:00","updated_at":"2026-10-16T22:27:12+02:00","alt":null,"width":1800,"height":1200,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-8-27650-1-freigestellt-02.webp?v=1792182432","variant_ids":[57680204464508]},"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 8","public_title":"Nut 8","options":["Nut 8"],"price":3877,"weight":160,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083844","featured_media":{"alt":null,"id":69830702563708,"position":12,"preview_image":{"aspect_ratio":1.5,"height":1200,"width":1800,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-8-27650-1-freigestellt-02.webp?v=1792182432"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}]

{"id":57680204431740,"title":"Nut 6","option1":"Nut 6","option2":null,"option3":null,"sku":"RUWI27600","requires_shipping":true,"taxable":true,"featured_image":{"id":85634724856188,"product_id":16161984971132,"position":10,"created_at":"2026-10-16T22:27:11+02:00","updated_at":"2026-10-16T22:27:13+02:00","alt":null,"width":1800,"height":1200,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-6-27600-1-freigestellt-01.webp?v=1792182433","variant_ids":[57680204431740]},"available":true,"name":"Klemmwinkel mit Schnellspanner für Nut - Nut 6","public_title":"Nut 6","options":["Nut 6"],"price":3877,"weight":200,"compare_at_price":null,"inventory_management":"shopify","barcode":"4260461083837","featured_media":{"alt":null,"id":69830702596476,"position":11,"preview_image":{"aspect_ratio":1.5,"height":1200,"width":1800,"src":"\/\/ruwi.de\/cdn\/shop\/files\/ruwi-klemmwinkel-schnellspanner-nut-6-27600-1-freigestellt-01.webp?v=1792182433"}},"requires_selling_plan":false,"selling_plan_allocations":[],"quantity_rule":{"min":1,"max":null,"increment":1}}

Quel dispositif de serrage maintient votre pièce ?

Le Finder de serrage vous guide de la pièce à usiner vers le dispositif de serrage adapté.

Lancer le Finder →

Der RUWI Klemmwinkel mit Schnellspanner verbindet Aluprofile werkzeuglos im rechten Winkel mit ihrer Unterlage – einem weiteren Profil, einem Nuttisch oder dem Nutentisch einer Maschine. Seine Nase greift in die Nut des anstoßenden Profils, der integrierte Schnellspanner sitzt in der Nut der Unterlage. Legst du den Hebel um, zieht der Spanner die Nase nach unten und presst das Profil mit rund 3 kN fest auf die Unterlage; legst du den Hebel zurück, ist die Verbindung gelöst und du kannst das Profil versetzen. So positionierst, fixierst und verbindest du Profile, ohne zu schrauben.

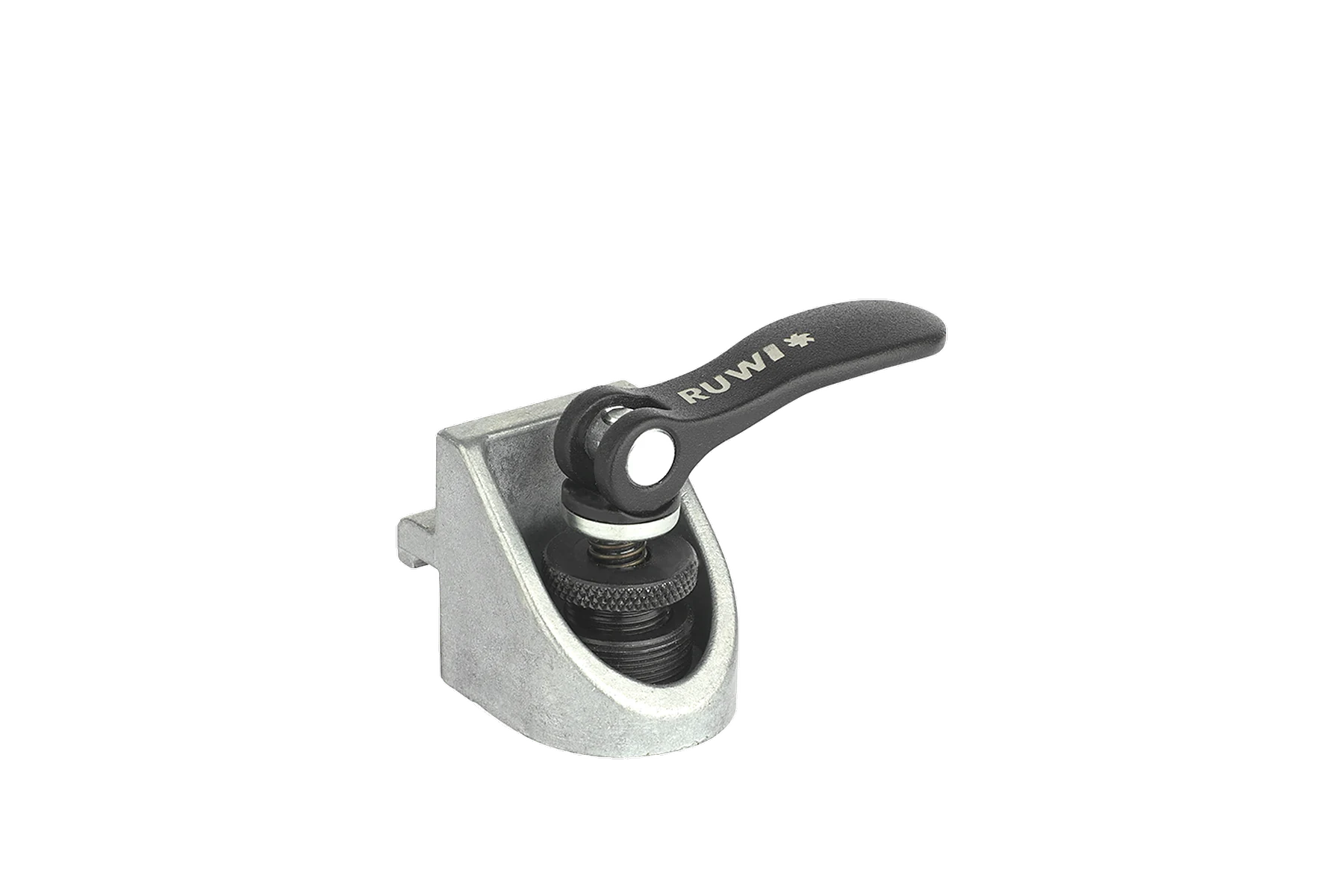

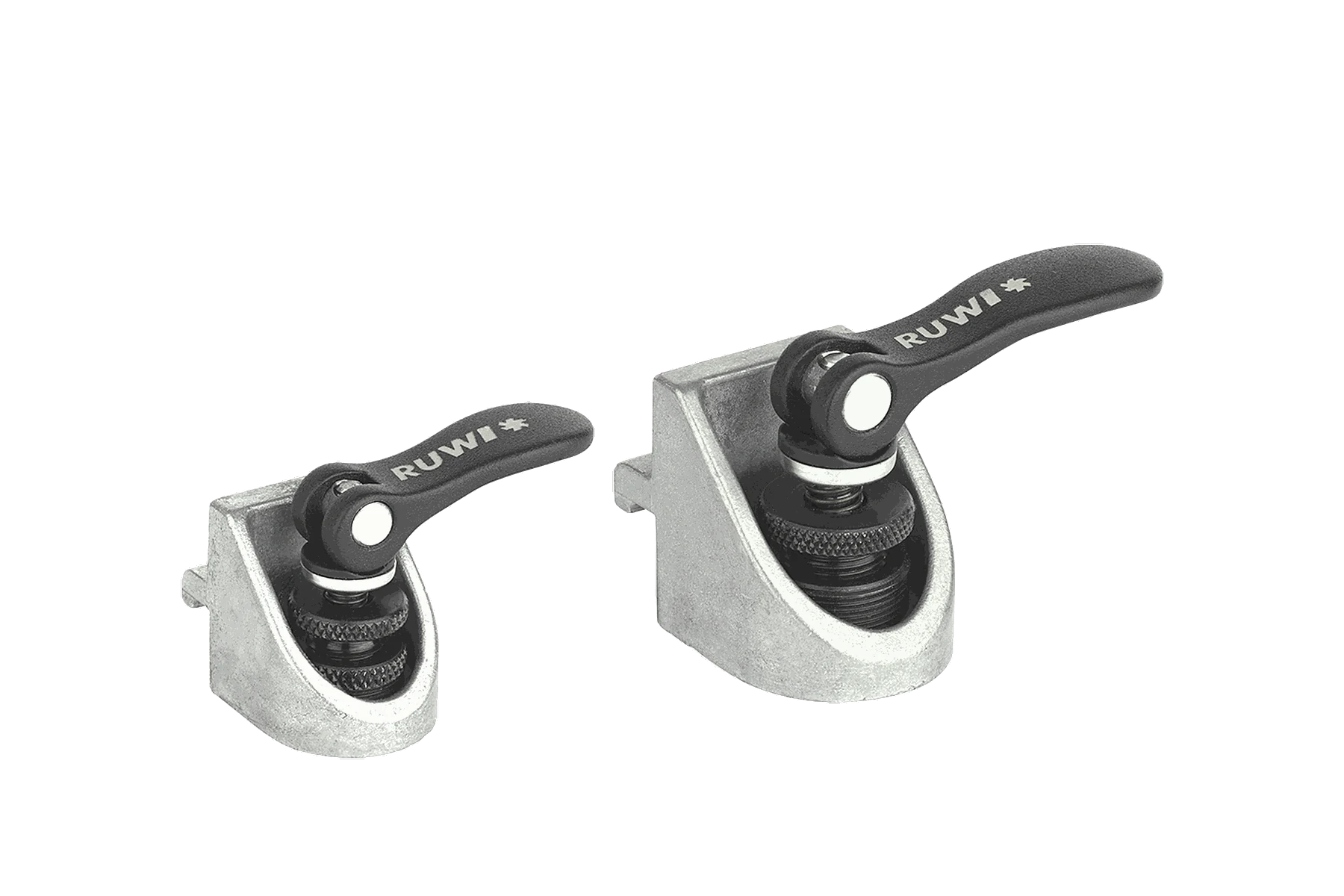

Zum Einsetzen setzt du zuerst die Nase in die Nut des anstoßenden Profils und dann den Spanner von oben an beliebiger Stelle in die Nut der Unterlage: gegen die Federkraft drücken und um 90 Grad drehen, sodass sich die Hammermutter quer unter die Nutflanken legt. Am Rändelring stellst du Höhe und Anpressdruck ein und legst den Hebel um; gelöst wird in umgekehrter Reihenfolge, die einzelnen Schritte zeigt die Anleitung unter Downloads. Den Winkel gibt es in zwei Baugrößen: für Nut 6 (34 mm Gesamthöhe, 6 mm Verstellhöhe) und für Nut 8 (44 mm Gesamthöhe, 8 mm Verstellhöhe). Der Korpus ist aus Zinkdruckguss und brüniertem Stahl, der Exzenterhebel aus pulverbeschichtetem Aluminiumguss.

Voici comment l'utiliser

Profile verbinden und fixieren: Im Vorrichtungsbau setzt du Querprofile in Sekunden an und ziehst sie mit einem Hebelgriff fest an, statt Nutensteine einzufädeln und Winkel zu verschrauben.

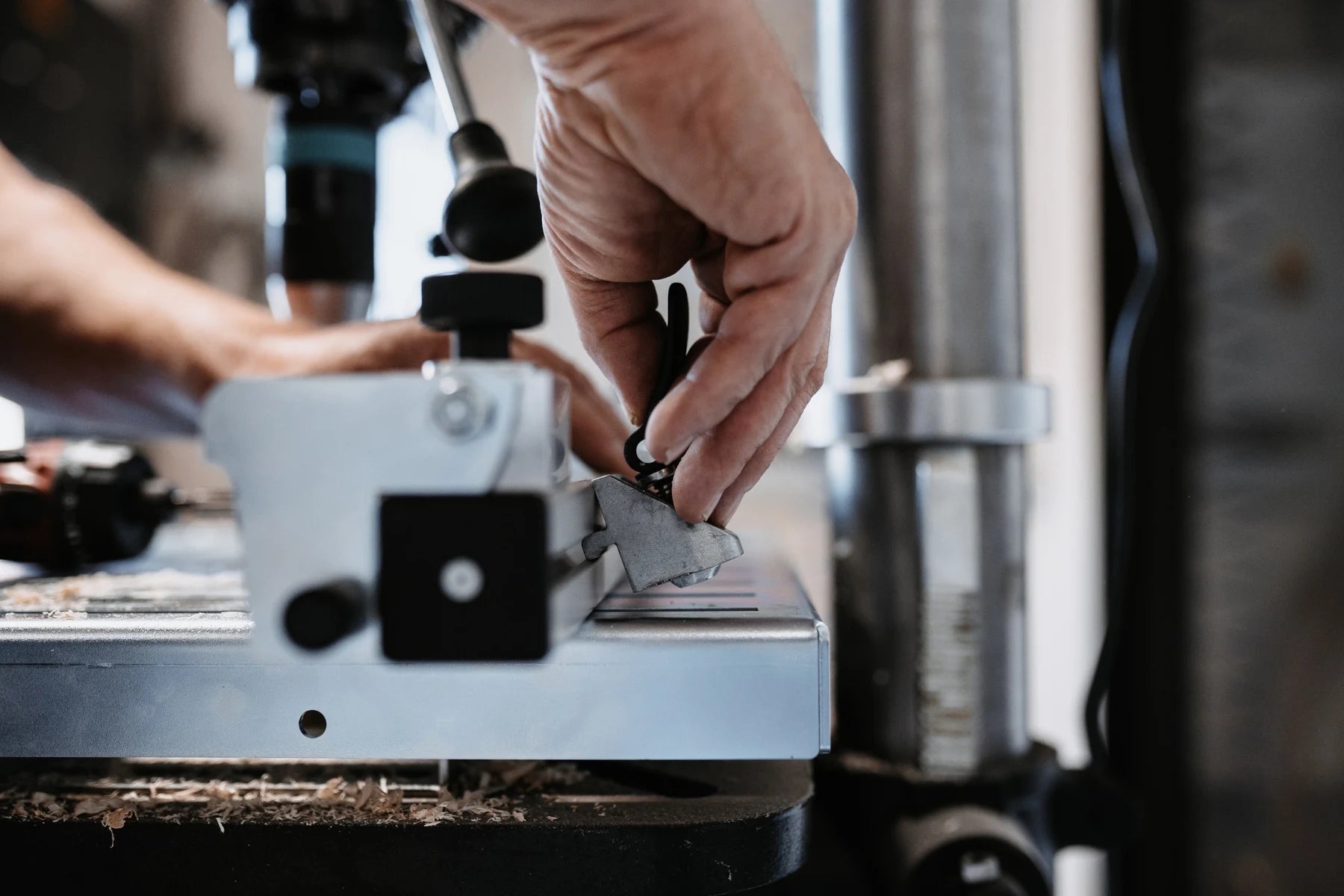

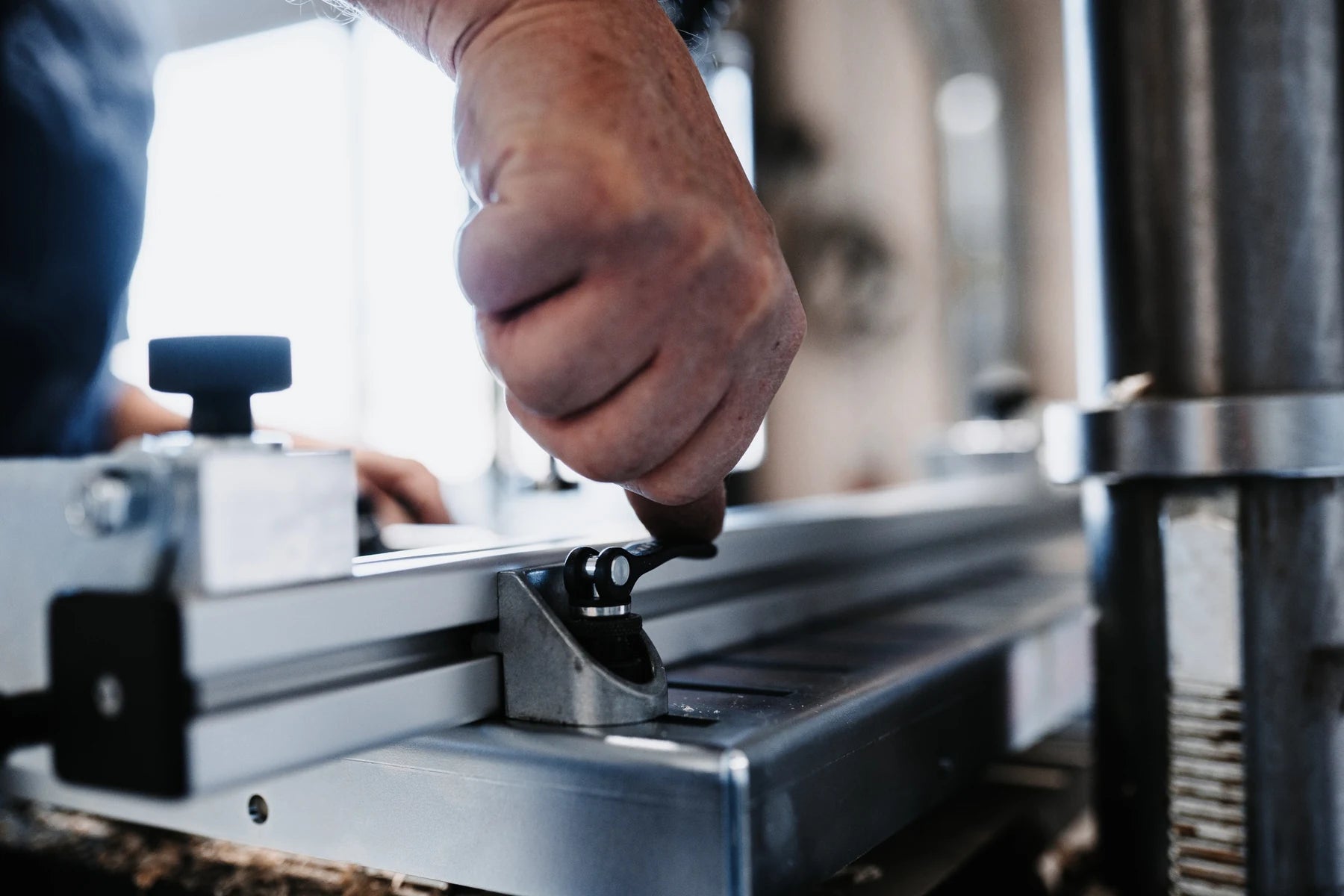

Anschläge auf Nut- und Maschinentischen: Ein Profil als Anschlag ziehst du mit dem Winkel fest auf den Nuttisch, etwa auf den Nutentisch einer CNC-Maschine, und versetzt es bei Bedarf in Sekunden. Nach diesem Prinzip wird auch das Anschlaglineal am RUWI Bohrtisch verstellt.
Rahmen aussteifen: Bei wechselnden Aufbauten verbindet der Winkel Profile im rechten Winkel kraftschlüssig miteinander und hält die Konstruktion in Form.
Montagehilfe für Prototypen: Konstruktionen aus Aluprofil entstehen und ändern sich im Fluss, und die Verbindungspunkte ziehen ohne Werkzeug einfach mit um.

Est-ce que cela s'adapte à ton profilé en aluminium ?

Beim Bestellen wählst du die Nutbreite: Nut 6 oder Nut 8. Für die Unterlage zählt dabei allein die Nutbreite – der Spanner klemmt in Item-, Bosch- und anderen Systemprofilen ebenso wie in Nuttischen und Maschinentischen mit Nut 6 oder Nut 8. Das anstoßende Profil, in das die Nase greift, muss dagegen ein Item- oder Item-kompatibles Profil sein: beim Winkel für Nut 6 aus dem 30er-System, beim Winkel für Nut 8 aus dem 40er-System. Die Nase ist auf die Nutform dieser Profile abgestimmt und passt nicht in Bosch-Profile. Die Schnellspann-Mechanik entspricht dem Schnellspanner Ø 15 mm beziehungsweise dem Schnellspanner Ø 20 mm; alle Baugrößen zeigt die Schnellspanner-Übersicht.

Téléchargements

Notice d'utilisation des équerres de serrage (PDF)

Tous les détails

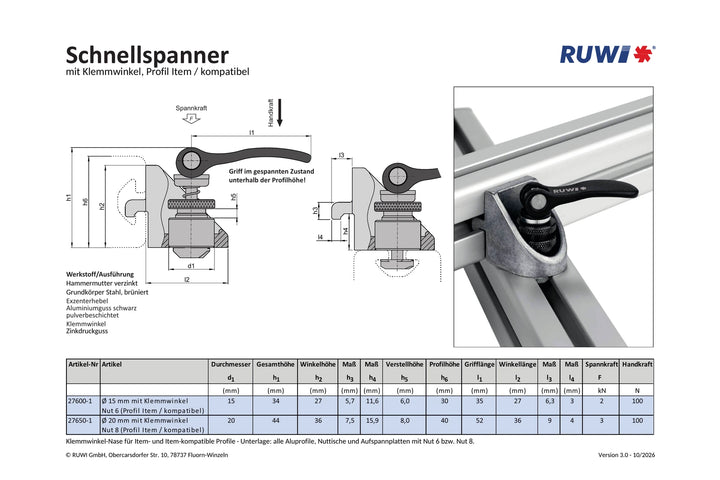

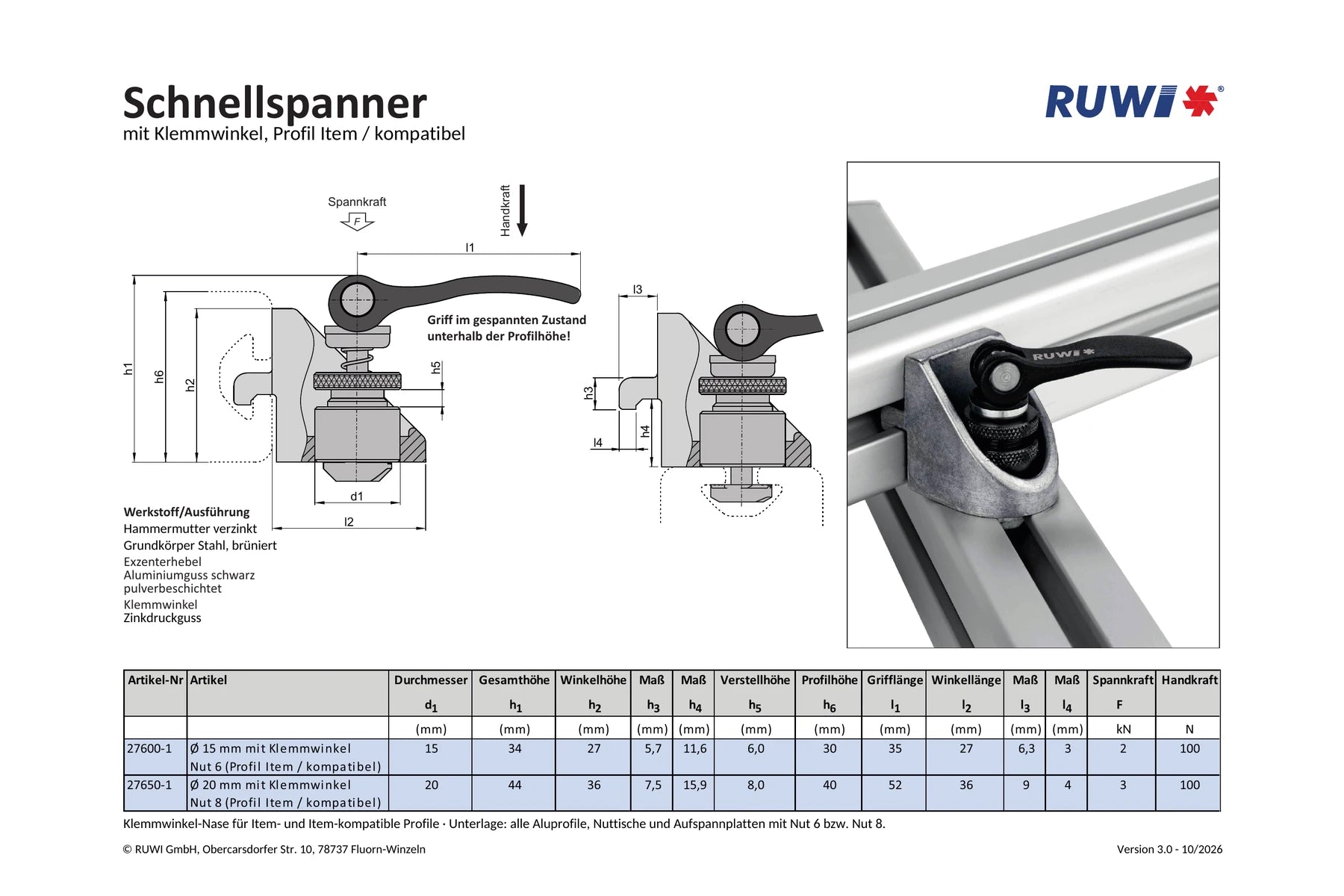

Abmessungen
Gesamthöhe: 34 mm (RUWI27600-1, Nut 6) oder 44 mm (RUWI27650-1, RUWI27650-4, Nut 8 bis 10)
Verstellhöhe: 6 mm (RUWI27600-1) oder 8 mm (RUWI27650-1, RUWI27650-4)

Material
Werkstoffe: Zinkdruckguss und brünierter Stahl
Exzenterhebel: Aluminiumguss, pulverbeschichtet

Kompatibilität
Bei RUWI27600: Item und Item-kompatibel im System 30, Nut 6

Bei RUWI27650: Item und Item-kompatibel im System 40, Nut 8

Tische: Nuttische und Aufspannplatten mit Nutbreite 8 mm

Spannkraft
Spannkraft: ca. 3 kN

Gewicht
Gewicht: ca. 200 g (Nut 6) oder ca. 150 g (Nut 8)

★★★★★
