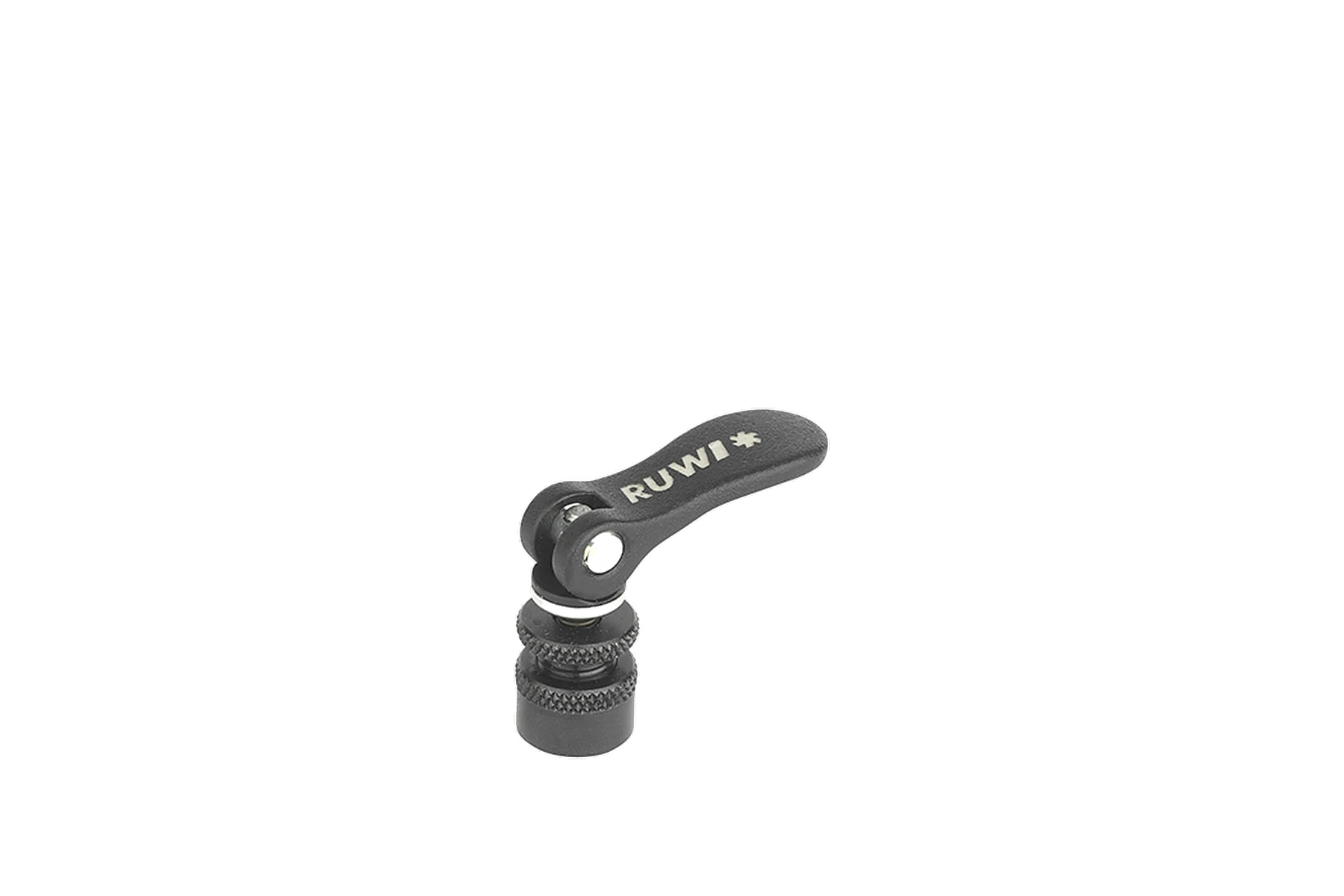

Serrage rapide Ø 15 mm pour rainure 6

Le serrage rapide RUWI Ø 15 mm permet de fixer des pièces, des équerres et des butées sans outil dans la rainure 6 des profilés en aluminium, des profilés rainurés et des plaques de serrage. Au lieu de visser un écrou coulissant à l’aide d’une clé Allen, il suffit d’actionner le levier excentrique : le point de serrage se verrouille en quelques secondes et se desserre tout aussi rapidement. Il s’utilise par le haut à n’importe quel endroit de la rainure: relever le levier, appuyer contre la force du ressort dans la rainure, tourner de 90 degrés et basculer le levier. Pour le desserrer, procédez dans l’ordre inverse ; les différentes étapes sont décrites dans le mode d’emploi disponible dans la rubrique « Téléchargements ». Modèle le plus petit de la gamme, il est conçu pour l’étroite rainure 6 et s’adapte aux profilés Item, compatibles Item et Bosch, ainsi qu’à d’autres profilés système présentant cette largeur de rainure.

Lorsque tu actionnes le levier, un excentrique tire l'écrou marteau vers le haut contre la contre-dépouille de la rainure profilée : il s'y emboîte par complémentarité de forme et est en outre serré par adhérence grâce à la force de serrage. Ainsi, avec une force manuelle d'environ 90 N, tu exerces une force de serrage d'environ 1,5 kN, qui maintient solidement en place les pièces, supports et butées les plus légers. Vous réglez la plage de serrage de 0 à 6 mm à l’aide de la bague moletée en fonction de l’épaisseur de la pièce que vous serrez entre le dispositif de serrage et le profilé ; avec une hauteur totale de 34 mm, le dispositif de serrage présente un profil particulièrement plat. Le corps de base est en acier, l’écrou à marteau galvanisé et le levier excentrique en fonte d’aluminium thermolaquée, fabriqués en Allemagne.

Voici comment l'utiliser

• Mise en place des butées et des supports : tu fixes les pièces à usiner, les équerres et les butées directement dans la rainure 6 de ton profilé en basculant le levier, au lieu d'enfiler et de visser des écrous coulissants.

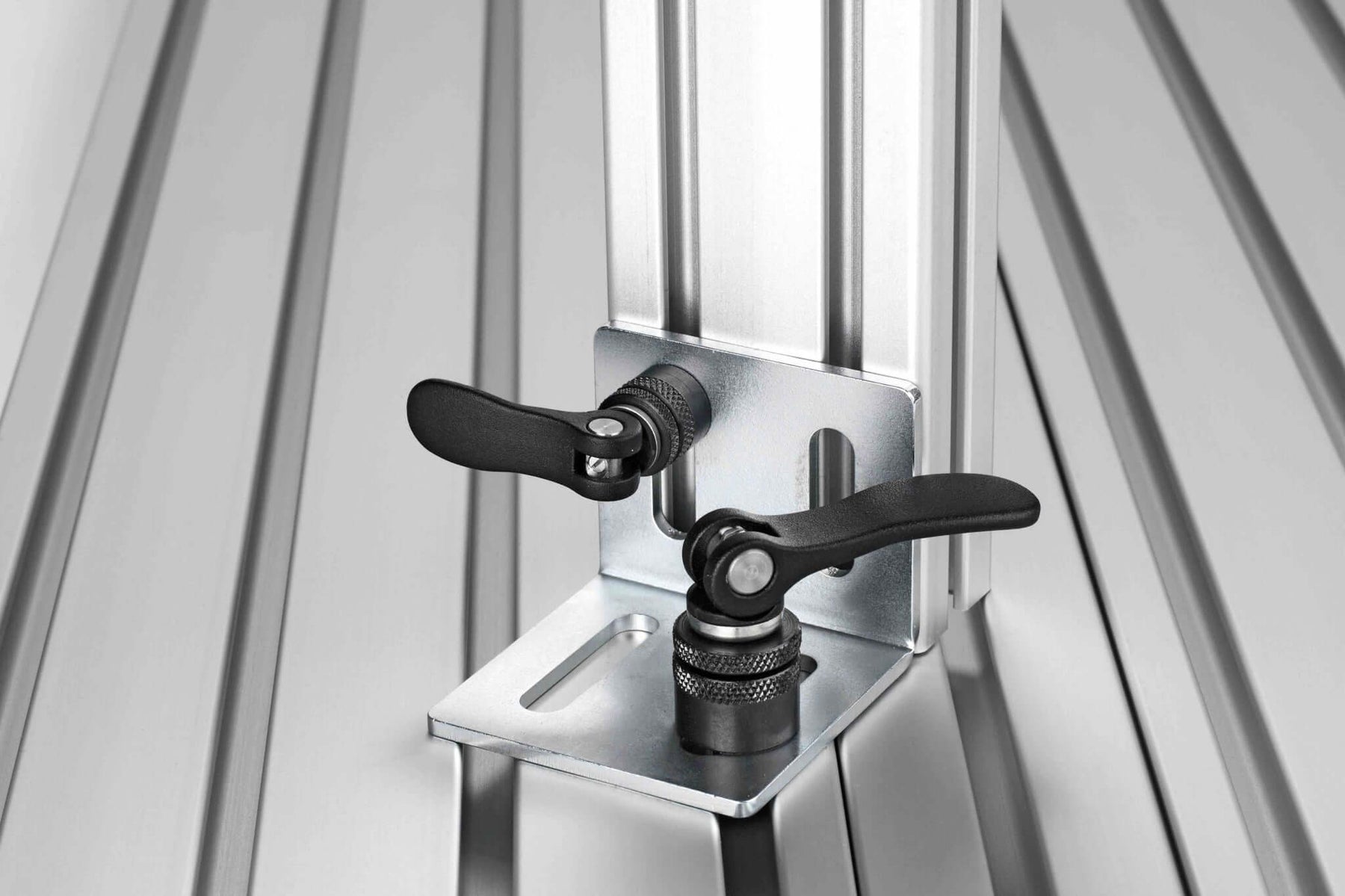

• Fixation d'une équerre à trou oblong : place l'équerre de butée et le support à trou oblong en continu à l'emplacement souhaité ; la plage de serrage jusqu'à 6 mm couvre les épaisseurs de tôle courantes.
• Construction d'appareils et d'équipements : les supports de capteurs et de composants peuvent être repositionnés en quelques secondes – aussi bien à la verticale qu'à l'horizontale dans des rainures latérales –, et le point de serrage se déplace avec la structure sans outil de réglage.
• Construction mécanique et prototypage : lorsque les montages changent fréquemment, cela t'évite d'avoir à desserrer puis resserrer les assemblages vissés à chaque modification.
• Aménagement de salons : les structures en profilés d'aluminium se montent et se démontent rapidement, car les points de fixation peuvent être serrés et desserrés sans outils.

Est-ce que cela s'adapte à ton profilé en aluminium ?

Ce tendeur s'adapte à tous les profilés en aluminium, rails à rainure et plaques de serrage dotés d'une rainure de 6 mm de large, qu'il s'agisse de la marque Item, d'un système compatible avec Item, de Bosch ou de tout autre système de profilés. Seule la largeur de la rainure est déterminante, et non la taille du profilé ni le fabricant ; tu n'as donc pas besoin de sélectionner un modèle particulier lors de ta commande.

Si le dispositif de serrage doit être solidement fixé dans un élément – par exemple dans une butée, une poignée ou un support –, optez pour le modèle à filetage extérieur et écrou de serrage. Pour débuter, le kit de démarrage « Starter Set » rainure regroupe 6 dispositifs de serrage rapide et des accessoires dans un seul ensemble. Vous trouverez les tailles plus grandes (Ø 20 mm et Ø 30 mm) pour les rainures 8 et 10 dans l'aperçu des serrages rapides.

Téléchargements

• Mode d'emploi des serrages rapides (PDF)
• Fiche technique des serrages rapides (PDF)

Tous les détails

Dimensions
Corps de base : Ø 15 mm
hauteur totale : 34 mm
Hauteur de la douille : 10 mm
hauteur de réglage : 6 mm
Zone lisse : 7 mm
plage de serrage : 0 à 6 mm
Longueur de la poignée : 35 mm
Longueur de l'écrou à marteau : 11,5 mm

Matériau
Corps de base : acier
Écrou à marteau : acier, galvanisé
Levier excentrique : fonte d’aluminium, thermolaqué

Compatibilité
Largeur de rainure : 6 mm
Profilés : profilés système en aluminium (Item, compatibles Item, Bosch et autres profilés système)
Tables : tables à rainures et plaques de serrage avec rainure 6

Forces
force de serrage : env. 1,5 kN
Force manuelle : env. 90 N
