Kit de fixation pour rainure Montage et table de soudage

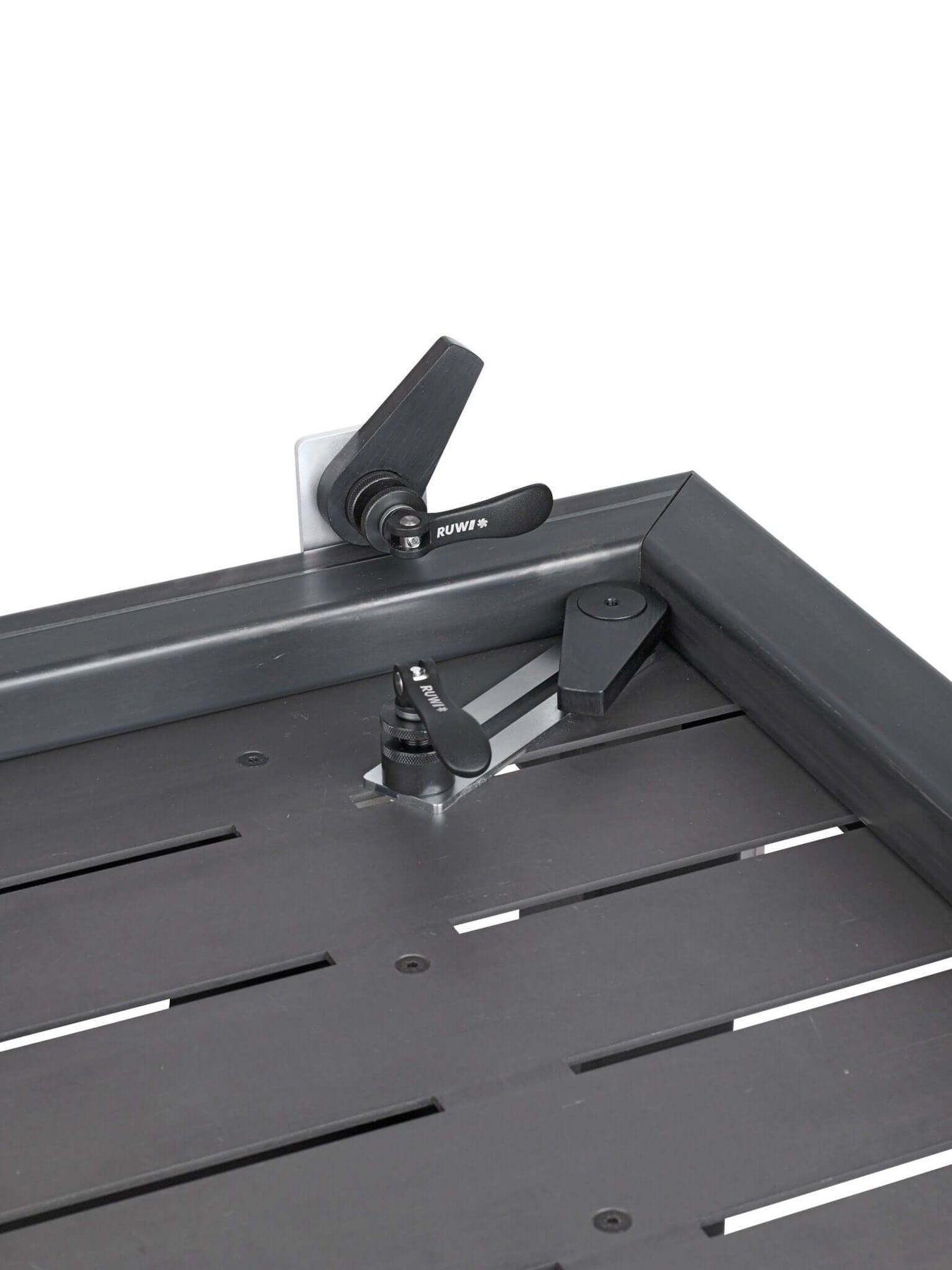

Avec le kit de système de serrage « RUWI », vous équipez votre table de soudage, de montage ou de travail pour un serrage sans outil sur des profilés de rainure 8 à 10. Le principe : appuyer, tourner, fixer. Grâce aux serre-joints rapides de Ø 30 et aux serre-joints excentriques en métal, vous fixez les pièces par le haut et par le côté – sans clé, en quelques secondes. plaques adaptatrices, les équerres d'adaptation et les vis de butée vous offrent des supports pour un serrage horizontal et vertical, tandis que le panneau de rangement (700 × 450 mm, tôle d'acier thermolaquée) avec goupilles de fixation permet de tout garder à portée de main sur le mur.

Voici le kit complet pour la construction métallique et la fabrication de gabarits : 6 serre-rapides Ø 30 mm, 4 « serre-joint excentrique » avec deux paliers pivotants, des « plaques adaptatrices » en trois versions (200 × 60 mm, 180 × 40 mm avec filetage M6, rond Ø 140 mm), des équerres d'adaptation et des « vis de butée » – les leviers sont en fonte d'aluminium, les corps de base en acier bruni, les plaques galvanisé.

Voici comment l'utiliser

• Mise en place des dispositifs : plaques adaptatrices définit les points de serrage, les serre-rapides les mettent en place sans outil – le dispositif pour le cadre réutilisable est monté en quelques minutes et se déplace tout aussi rapidement.
• Fonctionnement en série : le levier excentrique pivote, la pièce est mise en place – le levier revient en position initiale, pièce suivante ; six dispositifs de serrage rapide permettent d'équiper entièrement même les sous-ensembles de grande taille.

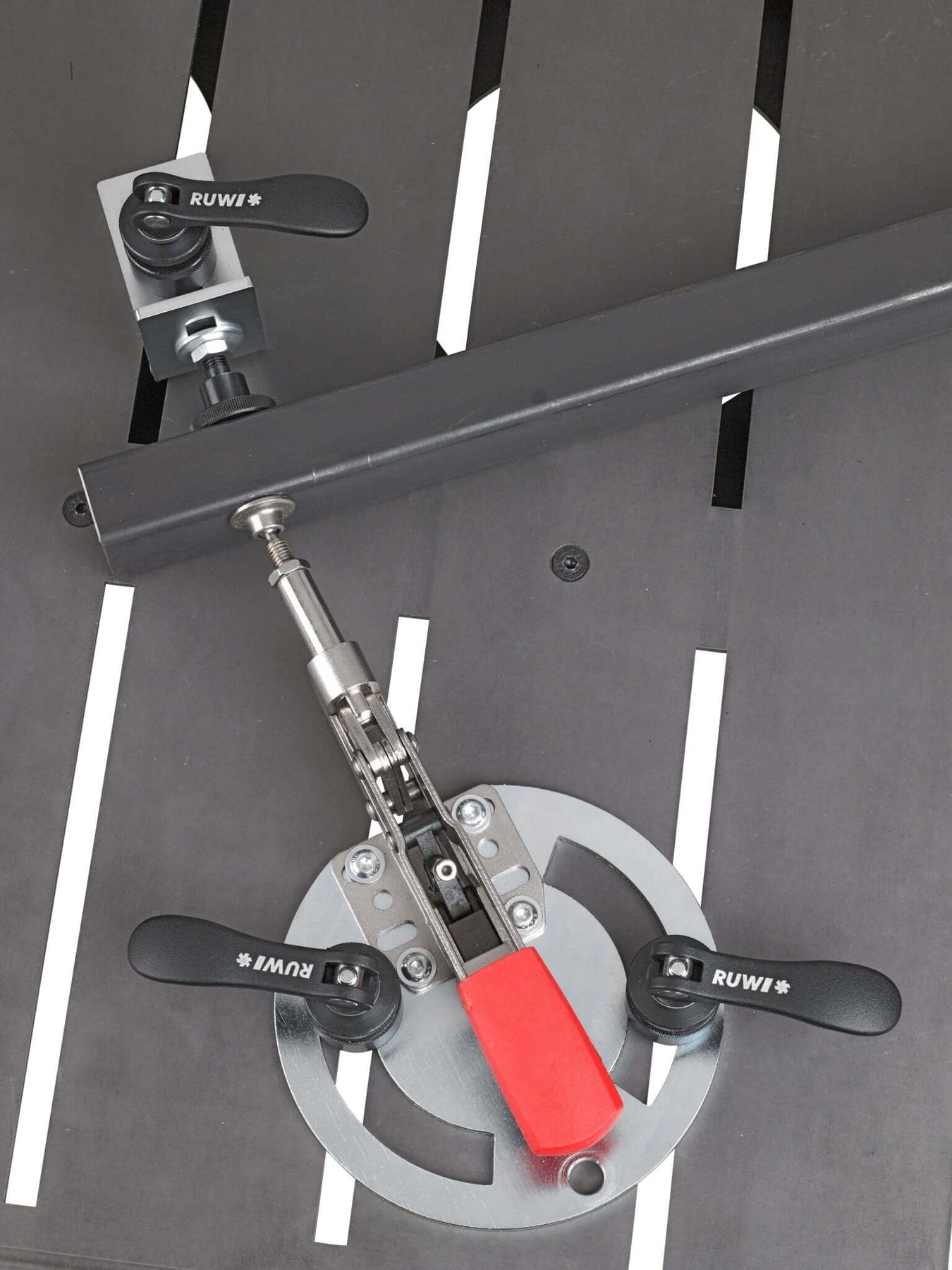

• Par le haut et par le côté : une plaque ronde pour le maintien vers le bas, une plaque rectangulaire avec un filetage M6 pour le point de pression latéral – la pièce est maintenue dans les deux sens.
• De l'ordre sur le mur : chaque pièce a son picot sur le panneau à côté de la table – la poignée est encastrée, rien ne se trouve entre les pièces à usiner.

Est-ce que ça va avec ta table ?

Ce kit est conçu pour des largeurs de rainure de rainure comprises entre 8 et 10 et s'adapte aux tables de soudure et de montage présentant cette largeur de rainure, ainsi qu'aux tables à profilés en aluminium – seul le rainure importe, et non le fabricant. Les tables RUWI compatibles sont la table de soudage table élévatrice avec rainure et la table à piedstable de soudage avec rainure. Le kit Premium pour la trame de 20 mm suit la même logique pour les tables à trame perforée ; pour les structures profilées plus légères, il existe le kit de démarrage rainure 8; les composants individuels sont présentés dans l'aperçu des fixations rapides.

Téléchargements

• Mode d'emploi des attaches rapides (PDF)
• Fiche technique des attaches rapides (PDF)

Tous les détails

Serrages rapides et mécanisme
Serrages rapides : 6 × Ø 30 mm, pour rainure 8 à 10
Matériau : levier excentrique en fonte d'aluminium, corps de base en acier bruni

plaques adaptatrices
Modèles : 200 × 60 mm, 180 × 40 mm (filetage M6), rond Ø 140 mm
Matériau : acier, galvanisé

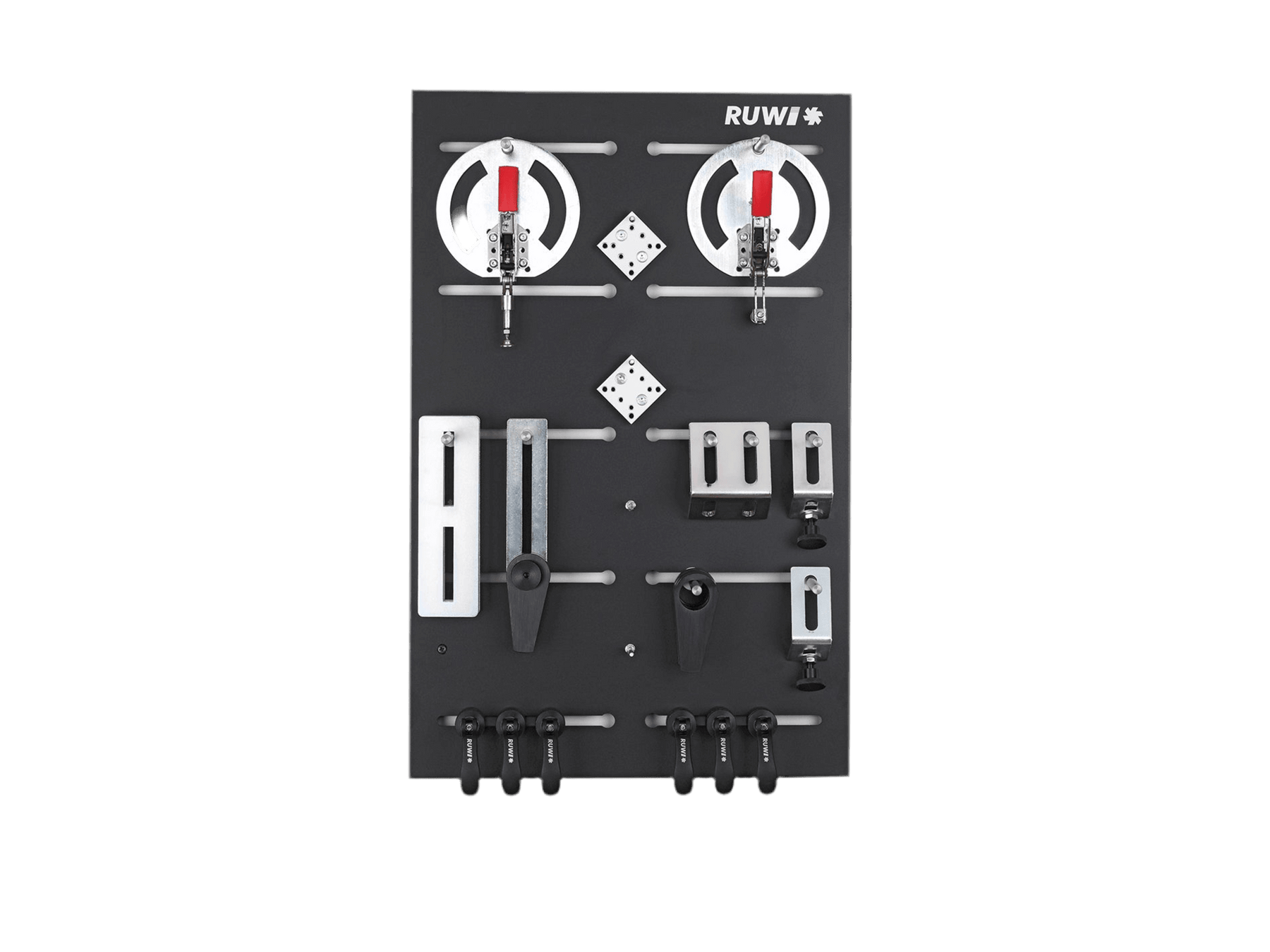

Panneau de rangement
Dimensions : 700 × 450 mm
Modèle : tôle d'acier, thermolaqué
