Lot de 2 boulons de serrage Vario, ø 16 mm

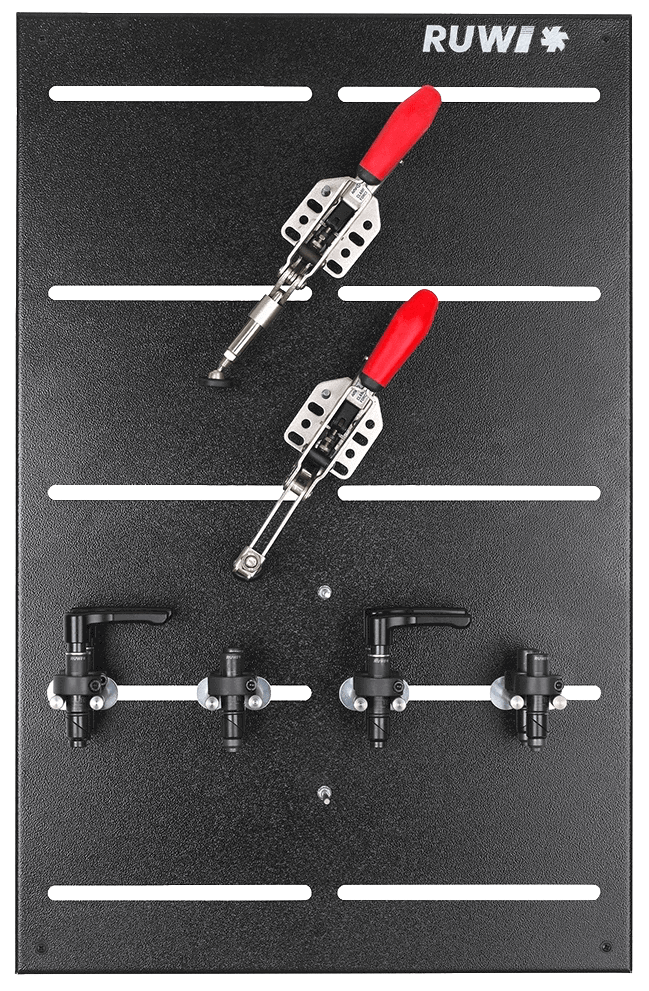

Avec ce kit, vous équipez entièrement votre table de soudage de systèmes de serrage grâce à des alésages de 16 mm. Il comprend six éléments de serrage et un panneau de rangement : un sauterelle horizontale et un sauterelle verticale, que vous fixez dans chaque alésage à l'aide d'boulon de serrage s de Ø 16 mm, ainsi que quatre boulons de serrage Vario – deux avec levier de serrage pour un déplacement rapide, deux avec vis pour une force de maintien élevée.

Vous réglez les boulons de serrage Vario à la hauteur de la pièce à usiner à l'aide de l'graduation , gravée au laser (plage de serrage , de 0 à 36 mm), et maintenez votre pièce par le haut. Le sauterelle horizontale serre par le côté, tandis que le sauterelle verticale serre par le haut – tous deux dotés d'compensation de course pour les composants soumis à des tolérances. Le panneau mural (700 × 450 mm, tôle d'acier thermolaquée) permet de garder toutes les pièces à portée de main grâce à ses goupilles de fixation.

Voici comment l'utiliser

• Mise en place des couches de serrage : maintenir les boulons en place, appuyer sur les tendeurs par le côté et par le haut – l'ensemble est prêt à être agrafé, et la couche se met en place en quelques minutes.
• Quatre dispositifs de maintien en alternance : des goupilles « levier de serrage » pour un changement rapide au rythme de la cadence, et des vis-goupilles là où la force de maintien est essentielle.
• Lire la hauteur au lieu de la deviner : l'échelle gravée au laser permet de régler chaque boulon de manière reproductible à la hauteur de la pièce.
• De l'ordre sur le mur : chaque pièce a son picot sur le panneau – la poignée est encastrée, rien ne se trouve entre les pièces.

Est-ce que ça va avec ta table ?

Ce kit est conçu pour les tables à trame de tables de soudage avec des alésages de 16 mm et une épaisseur de matériau d'au moins 4 mm. Le même kit est disponible pour les trames de Ø 28 avec des boulons plus grands (plage de serrage 0–75 mm) ; les serre-joints verticaux et sauterelle horizontale sont présentés dans l'aperçu « Serre-joints, verticaux et sauterelle horizontale » ; pour les tables à profilés en aluminium avec rainure , il existe le kit de système de serrage pour rainure.

Tous les détails

Panneau de rangement
Dimensions : 700 × 450 mm
Matériau : tôle d'acier, thermolaqué

Système de fixation
Tendeurs : modèles horizontaux et sauterelle verticale avec boulon de serrage (Ø 16 mm pour le RUWI27800, Ø 28 mm pour le RUWI27801)
Goujons de serrage Vario : Ø 16 mm, plage de serrage de 0 à 36 mm, hauteur totale 78 / 109 mm pour le RUWI27800 ; Ø 28 mm, plage de serrage de 0 à 75 mm, hauteur totale 129 / 168 mm pour le RUWI27801

Système de serrage
grille de trous: Ø 16 mm ou Ø 28 mm selon le modèle (épaisseur du matériau à partir de 4 mm)
